大画面、大梦想！是时候普及投影了，出色家用NEC日电CD3100H体验

投影这件东西至少申请了有一年 ，可能是大妈看我锲而不舍，突然让幸福降临，所以小伙伴们不要放弃啊，愈挫愈勇才是王道 。

对大屏幕的渴望，我觉得是每个人都有的。看电影都要选IMAX厅，对家里40-60寸的电视怎能轻易说满意，而我的大屏幕梦可是在2011年就开始了，那时候720P投影还动辄大几千块钱的时候，而我对投影已经是垂涎欲滴了，无奈那时候还是学生，4000+的投入，应该顶好几个月的生活费了。

但是学生嘛，就是有时间，爱折腾，所以就用有限的资金DIY了一台LCD投影，而且还给当时选定了一个目标，使用LED光源。那时候的投影DIY论坛大多以高压卤素灯为主，用LED的几乎没有，能找到的参考资料也甚少。这段现在看起来挺心酸的历史待会儿再讲，我们先来看看本次众测的主角，NEC CD3100H家用投影。

=====================第一篇：开箱========================

▽NEC的投影比较偏向商用风格，整体包装非常简洁，只有侧面标签上能够看到型号，本以为外箱打开后会有个彩盒，不过这个也不重要，只要包装牢靠环保也挺好的。

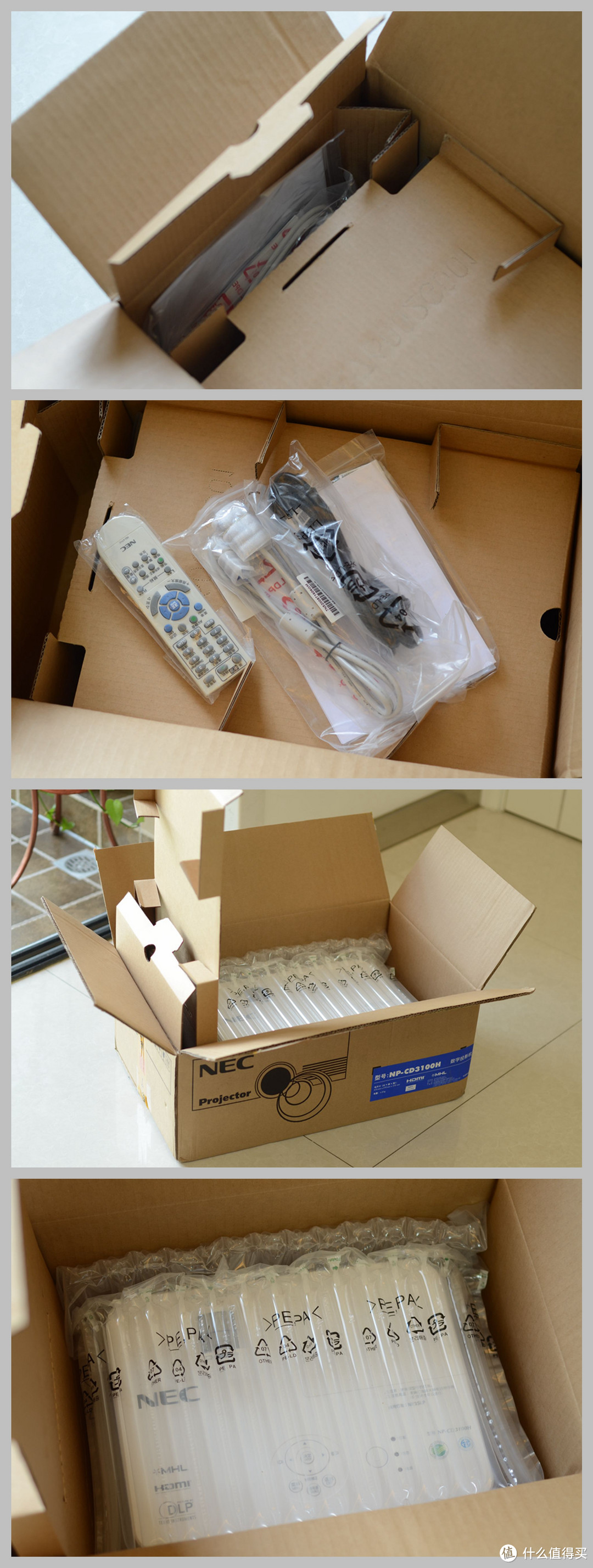

▽包装箱设计巧妙，顶端有个缺口，能够打开一个小盒子，所有的配件都放在里面，包括说明书保修卡、遥控器、电源线、VGA线、还有一个光盘。

▽投影机主体采用在酒瓶物流过程中常见的充气缓震包装，为投影提供了全方位的保护，这样的包装足够应付长途运输。不得不吐槽就是面向2016年推出的新品了，居然还给配一条VGA线，实在是有点说不过去。

▽说明书、保修卡、快速入门、光盘等，其实这里还是能够看得出NEC浓浓的商业风格，不拘小节（没有设计），说明书完全没有对日常使用的说明，只是一些注意事项。NEC为这款投影提供了灯泡6个月，整机2年质保。整机2年还是挺不错的。

▽这个遥控器的布局非常经典，如果我没记错，同样的模具在创维电视、光电机顶盒上都出现过，也不是说公模的产品不够好，起码这个遥控器的握感还是很舒服的。但是最关键的是没有针对投影夜间使用进行优化、比如按键带夜光，这样关灯以后还能够清晰操作。

=====================第二篇：投影细节=====================

▽乳白色的机身，简洁的设计语言，可以很轻松的融入家庭中，虽然定位于家用，NEC日电CD3100H具备1080p(1920×1080)FULLHD分辨率，六色色轮，对比度8000:1，亮度达3000流明，支持3D，并且内置了一个8瓦扬声器，如此强悍的亮度，让我们在遮光环境不是特别好的家庭使用场景的表现有了期待。

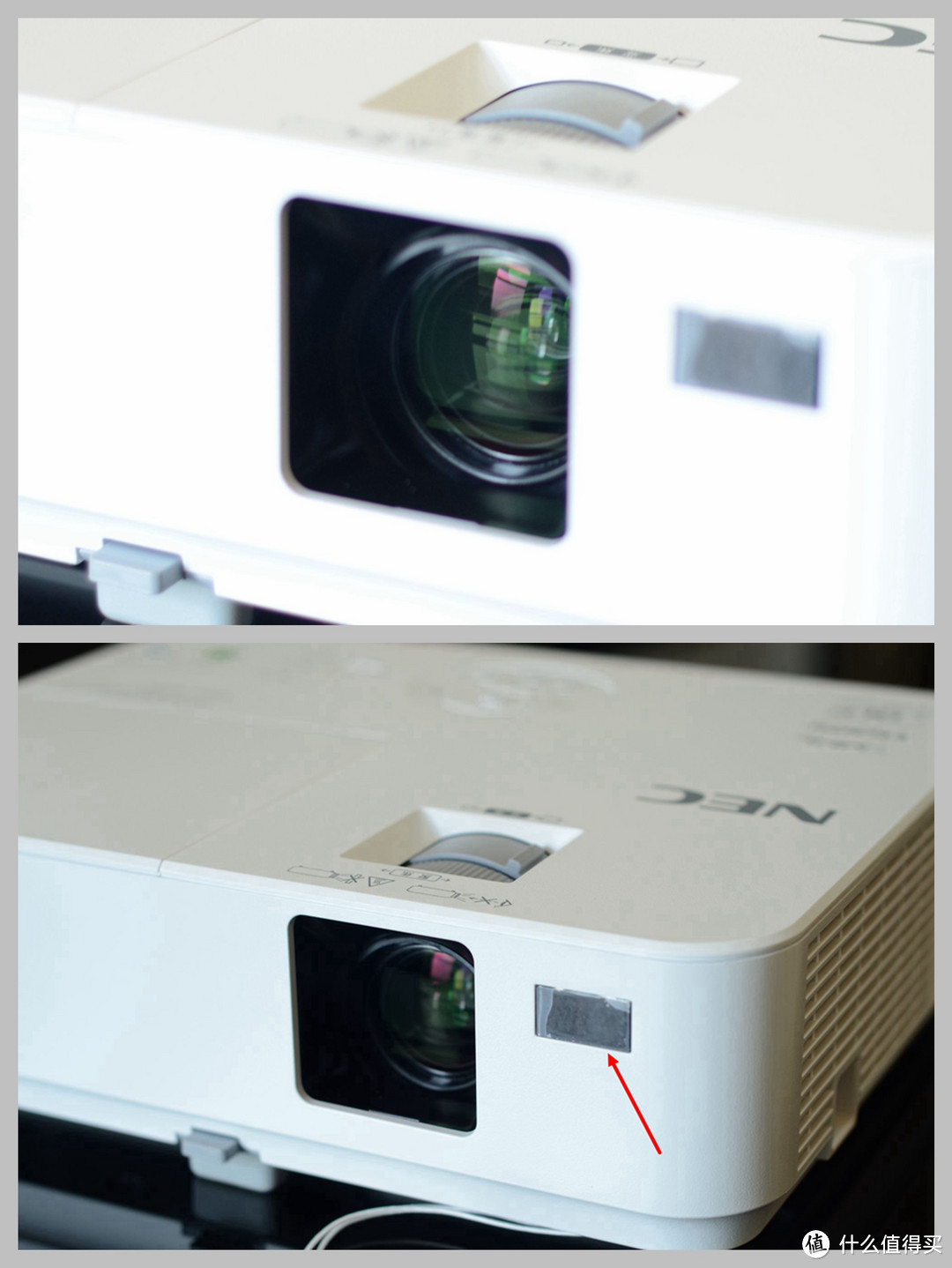

▽可以看到镜头的绿色镀膜，镜头右侧的红外发射接收窗口（箭头所指），应该肩负遥控器接收以及3D眼镜同步信号发送的两大功能。

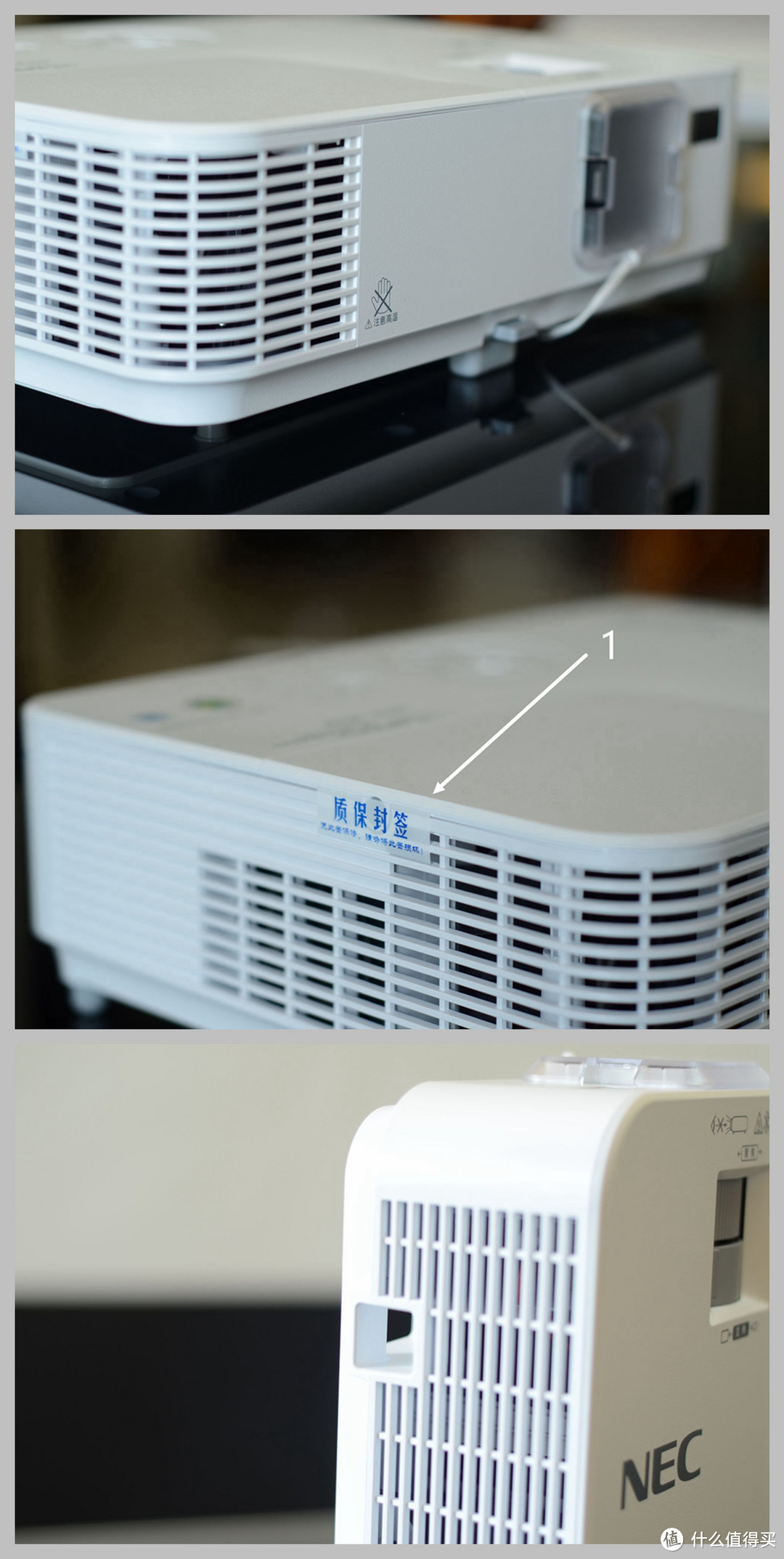

▽机身四周，除后部外，其余三面皆有散热开口，散热效果应该很理想。背部无风口的设计可以让你很放心地将投影尽可能靠近后墙，由于本投影非短焦机型，所以对投影距离要求稍高（后面再讲）

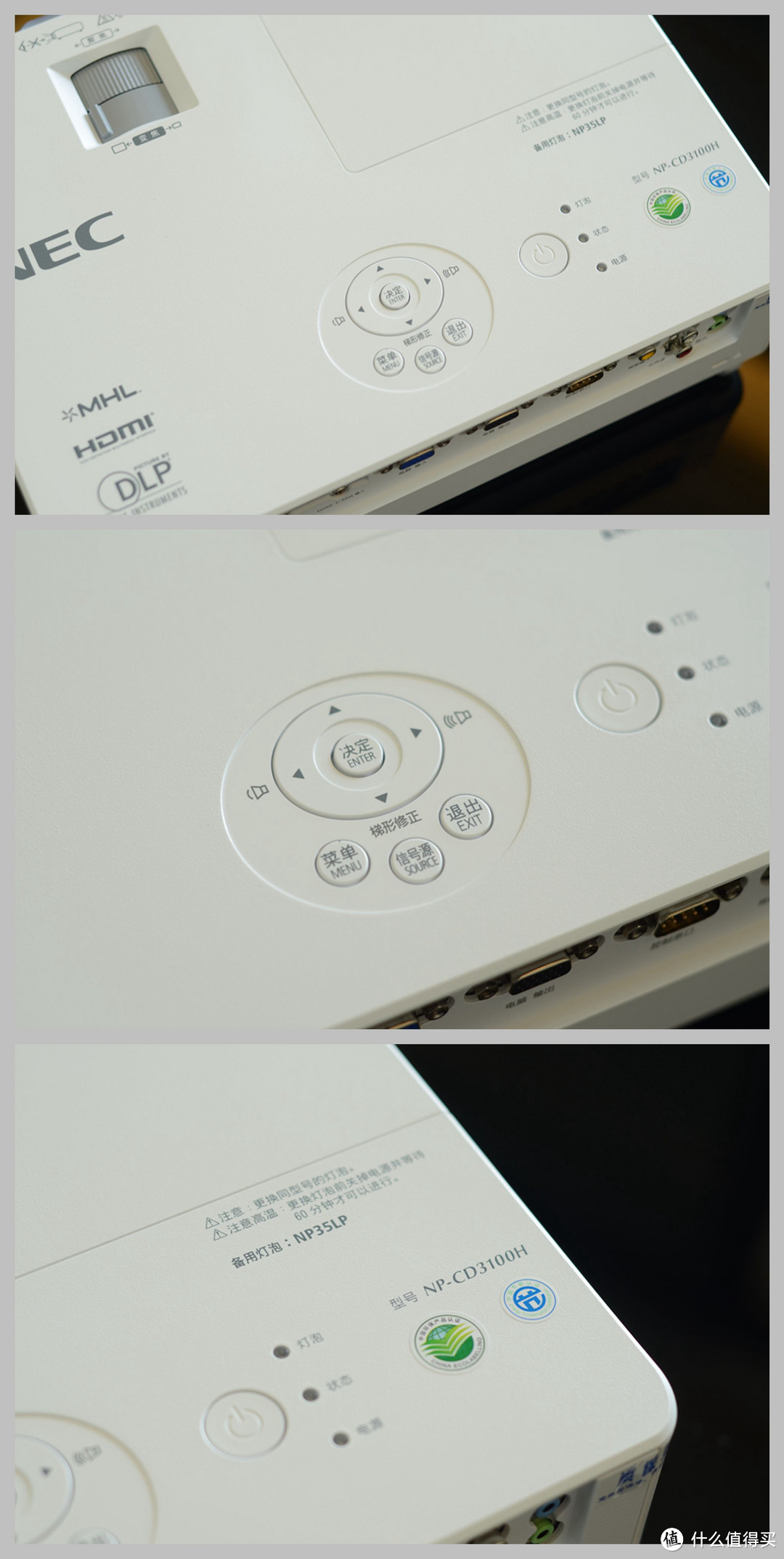

▽机身顶部（挂装的时候就是底部）集中了操作区，分别是镜头（左上）、灯泡室（右上）、按键（中下）、电源键及状态灯（右下）。按键区域将常用按键直接放在面板上，可以很方便地进行调试、特别是挂装的时候能在机身上进行梯形矫正操作，备用灯泡的型号是NP35LP，马云家并未有此型号出现，按照常理更换灯泡价格在300-500元，还是可以接受的。

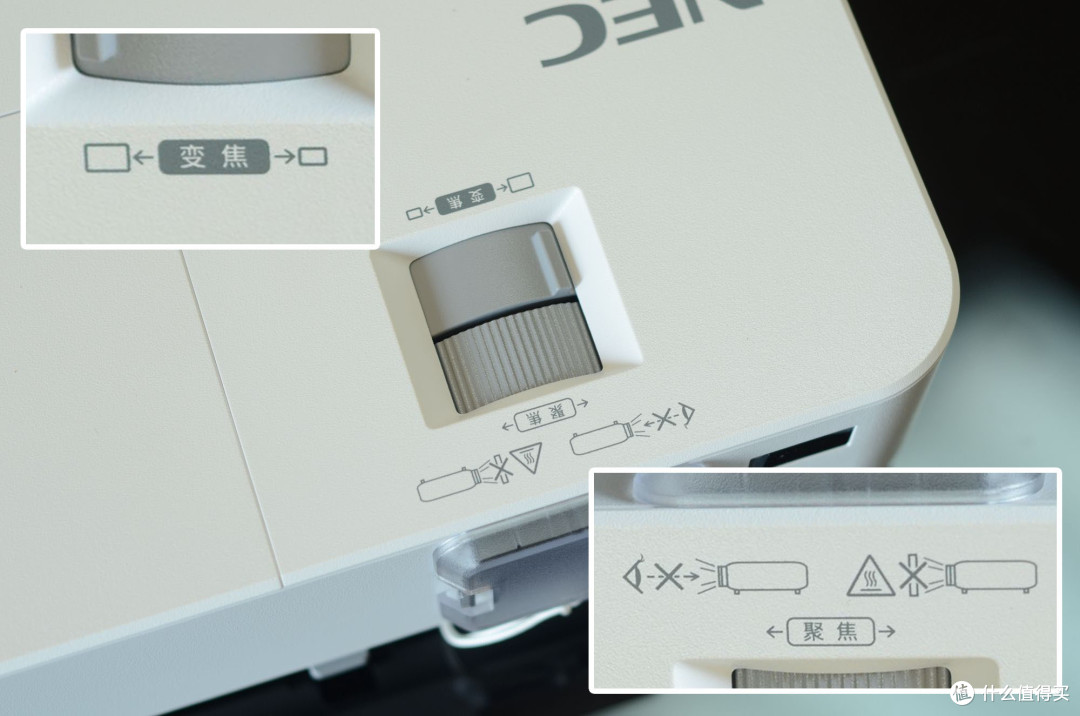

▽变焦和聚焦环，手动调节。没有自动对焦来得高科技，不过投影这种东西并不需要经常调节。

▽机身正前方有提示高温请勿触摸，整个机身有3个地方张贴了非常明显的保修贴纸，考虑到家用的定位，这个细节确实值得NEC改进，不能再用商业机的思维了。

▽机身底部一共有四个吊装安装孔，安装螺丝都为M4螺丝。后脚垫能够通过旋转升高，里面有一根M2的螺柱（目测）

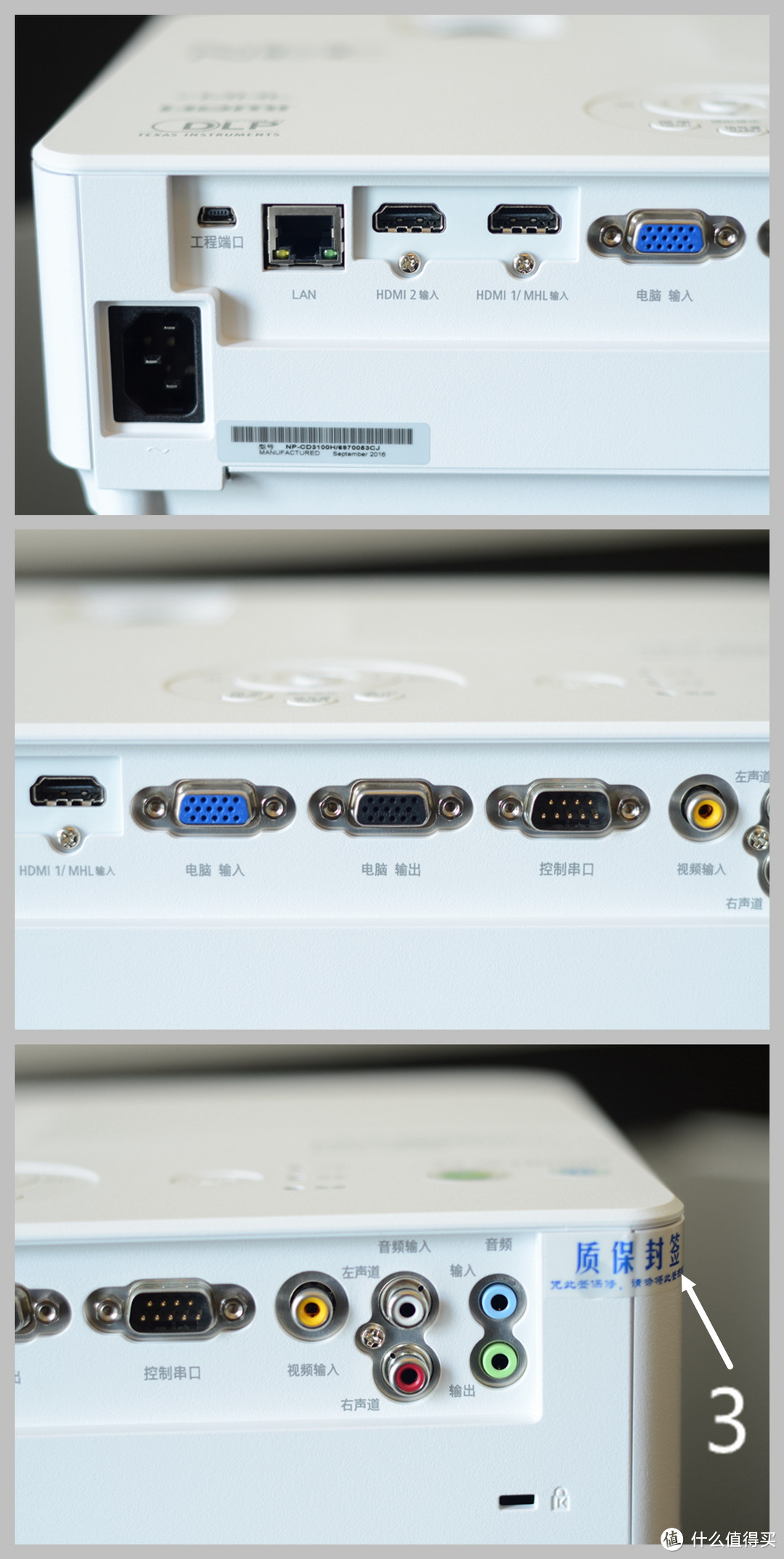

▽CD3100H的接口十分丰富，除了常规的HDMI，HDMI1还支持MHL功能，如果插入支持MHL的设备，就能将移动端的画面输出到巨大的屏幕上。CD3100H保留了商业机上的VGA输入及输出端，甚至保留了AV视频信号端子，还有一个控制串口可以接驳远程控制面板、除此之外还具备一个LAN借口，比较遗憾的是有一个miniUSB接口却仅仅是工程端口（可能是用来刷固件的），既然定位家用了，保留一个VGA和AV端口作为兼容性的保证是非常好的，也体现出了大厂的责任，但是VGA输出、串口控制这类的接口的存在价值就没有多少了，毕竟这些功能普通家庭用户用到的可能性很小。

=====================第三篇：试投、布局====================

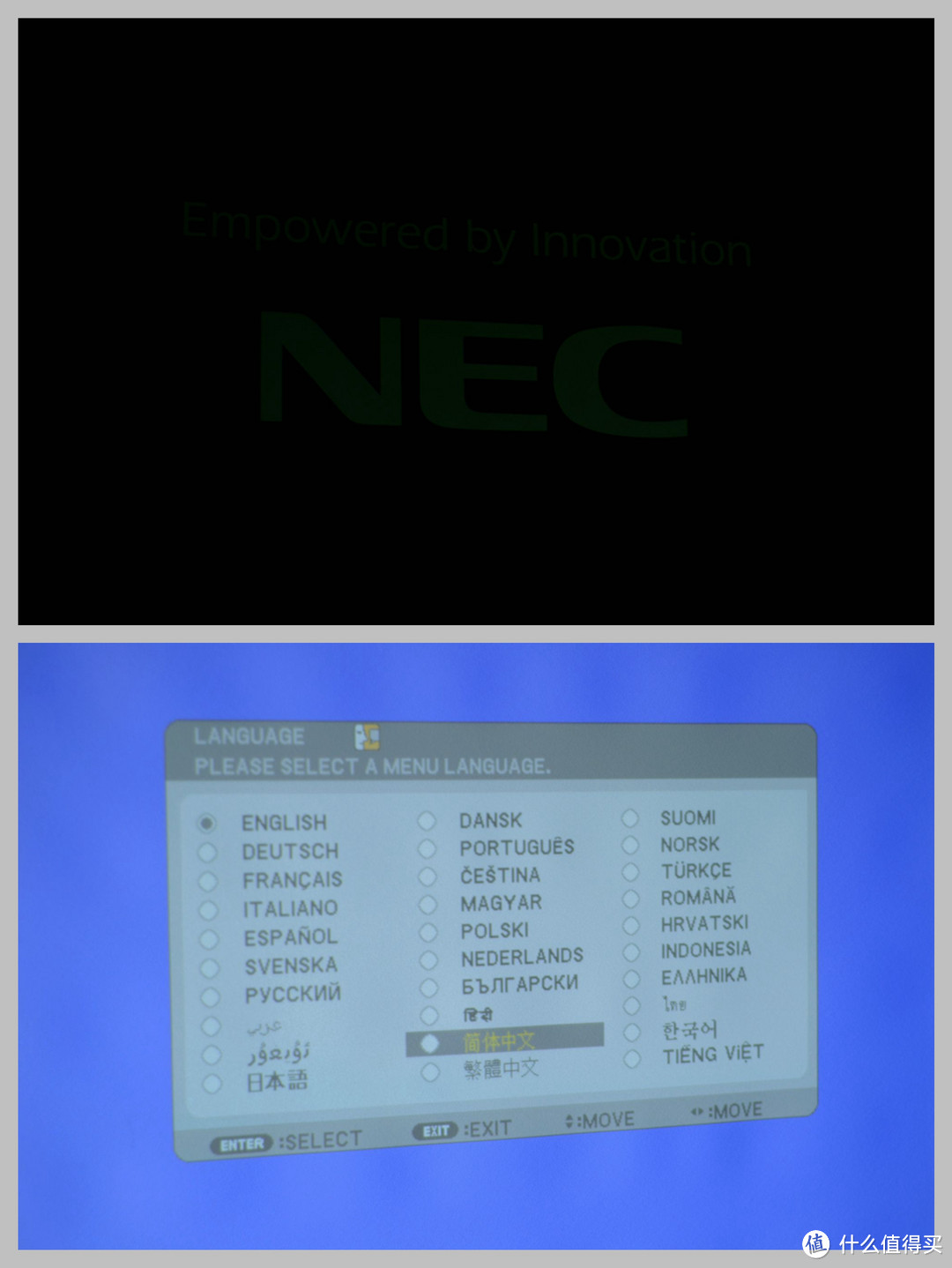

▽激动地连上电源，赶紧开机看看效果！第一张图是冷启动，灯泡需要一个点亮的过程，LED就没有这样的过程，但是3000流明的亮度，是现阶段LED比较难达到的。第一次开机需要选择语言，可选的语言种类非常多，这也体现了NEC在全球的市场份额。

▽OK，成功点亮了投影，接下来就是考虑放在哪里，如何安装了。CD3100H的投射比为1.5-1.8，100英寸16:9屏幕的宽度是2.21m，所以投影距离最短2.21*（1.5）=3.315米，最长2.21*（1.8）=3.978米，想想我们家客厅宽度有4米，所以就下单买了100寸的幕布。

关于幕布的选择，由于装修的时候没有预留幕布槽，如果选择电动幕只能将幕布挂在墙面上，有点强迫症的我有点接受不能，然后我发现了一个神器，这就是地拉幕。与普通幕布吊装向下降不同，地拉幕通过液压挺杆和支撑架将幕布从底端卷轴中向上撑出。100英寸的地拉幕，外壳尺寸长度2米4。外壳下有两个可以旋转出来的脚垫。

▽因为有液压挺杆的帮助， 将幕布从卷轴中提起比较容易，大约是提起1Kg的东西需要的力量。卷轴提起后0.5米以上，就可以在任意一个位置悬停，不会自动收回。整个展开的高度大约在2米左右。

▽幕布解决了，主要问题来了，投影如何安装。由于机器开箱后一直是直接放在沙发靠背上，沙发与吊顶中间有个置物的搁板，于是我想把投影放在搁板上，这样就不需要安装吊架了，省时省力。于是定做了一个亚克力板，准备将搁板延长一点出来放置投影。

▽等了两天亚克力板到了以后发现两个问题， 一是搁板位置不在屏幕正中间，如果想要追求镜头在幕布中轴线上，就必须将亚克力板外移，5mm厚度的亚克力强度显然不够了。第二个问题也是最严重的问题，直接导致让我放弃将投影放在搁板上的计划。

▽我做了几张图给大家直观地感受一下，由于投影设计之初有两种投影模式，一是放桌面正投，一种是挂吊顶上倒投，这样从投影镜头中出来的画面并不是一个以水平线对称的扇面，投影扇区下边缘几乎水平，正投倒头都能将角度控制在合理范围内，但是如果放在搁板，也就是屏幕中线附近位置，无论正投还是倒投投影机的机身都会与水平面呈较大角度，虽然能够用梯形校正调节，画面素质降低不说，画面大小严重缩水！所以搁板方案PASS

▽PASS掉了搁板的方案，所以投影似乎只剩下正放在沙发上和吊装两种方案，吊装需要考虑走线布线，时间上可能来不及，所以在一切计划好之前，还是先将投影放在沙发上，由于没有预留投影的任何线材，就算今后吊装了走线也是件麻烦事儿，所以本着最少连线的初衷，海美迪电视盒子放在投影一侧，而音频采用无线传输的方案，为了尽可能减少无线音频传输的延迟，我选择了支持APTX II的蓝牙音频发射和接收装置，对没有预留HDMI或者音频线，想上投影又不想远距离布线的值友也有一定参考价值。

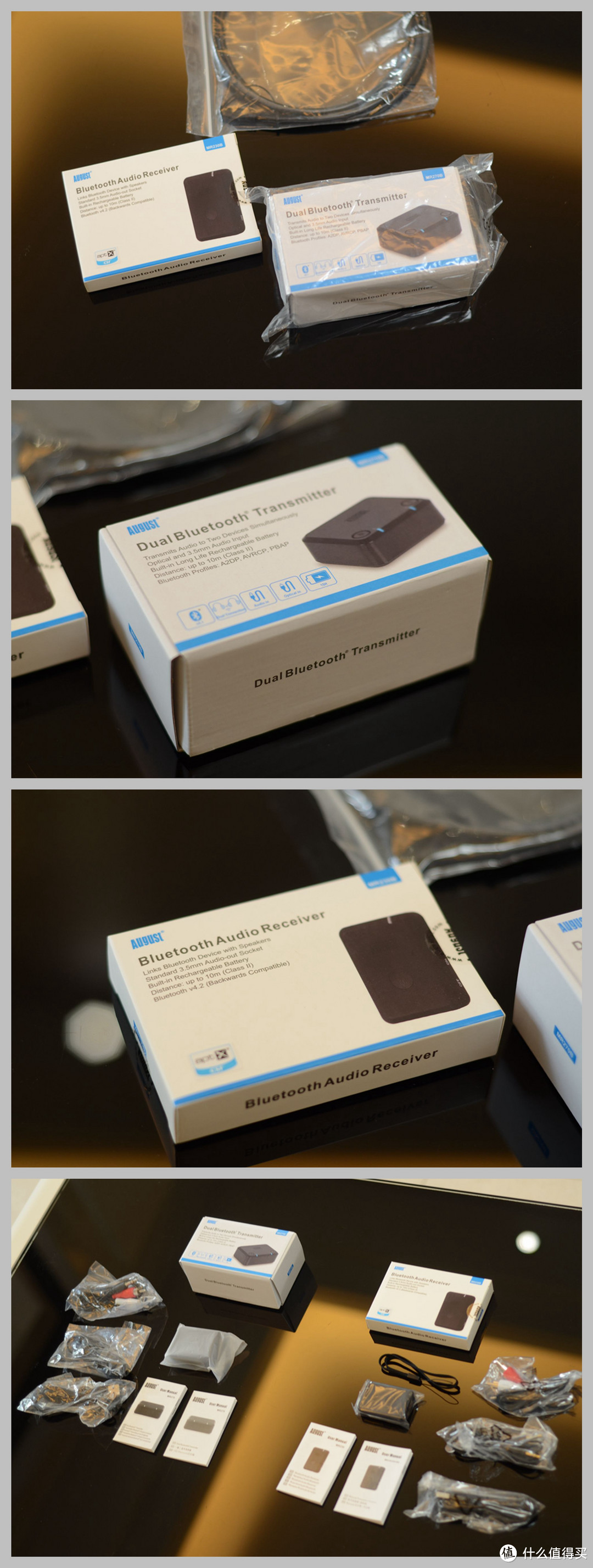

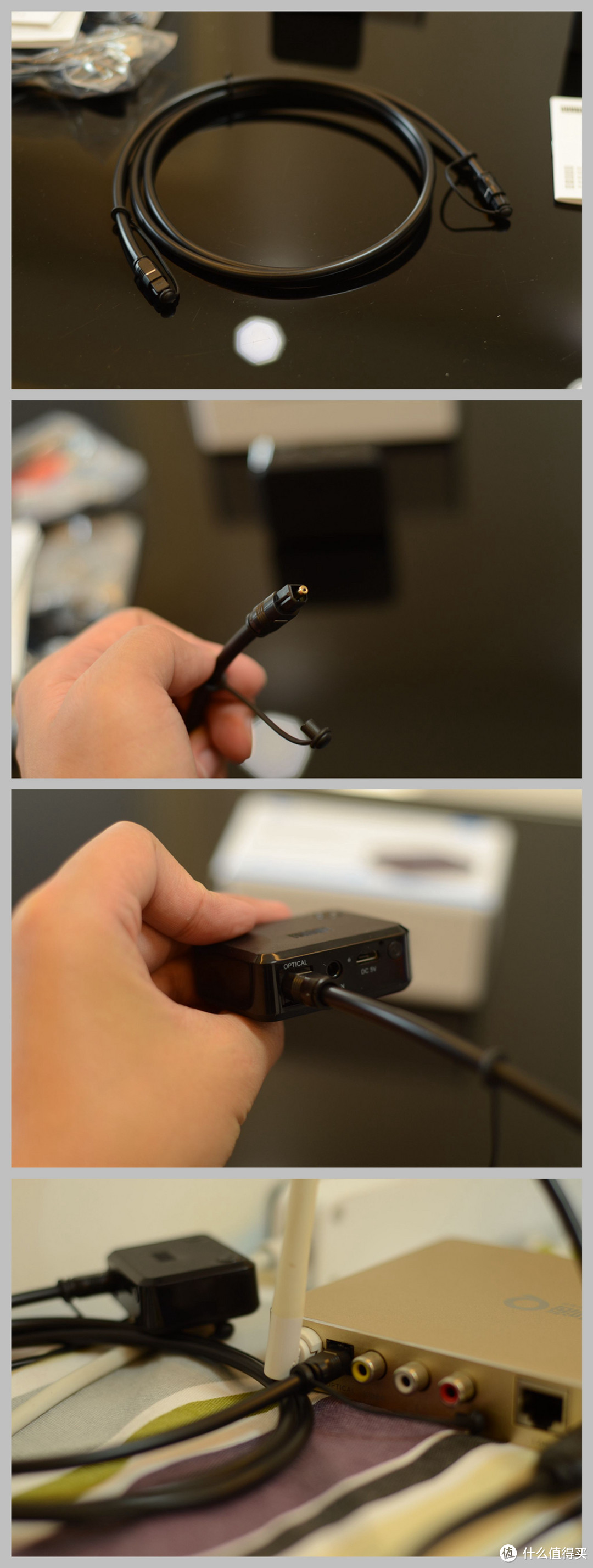

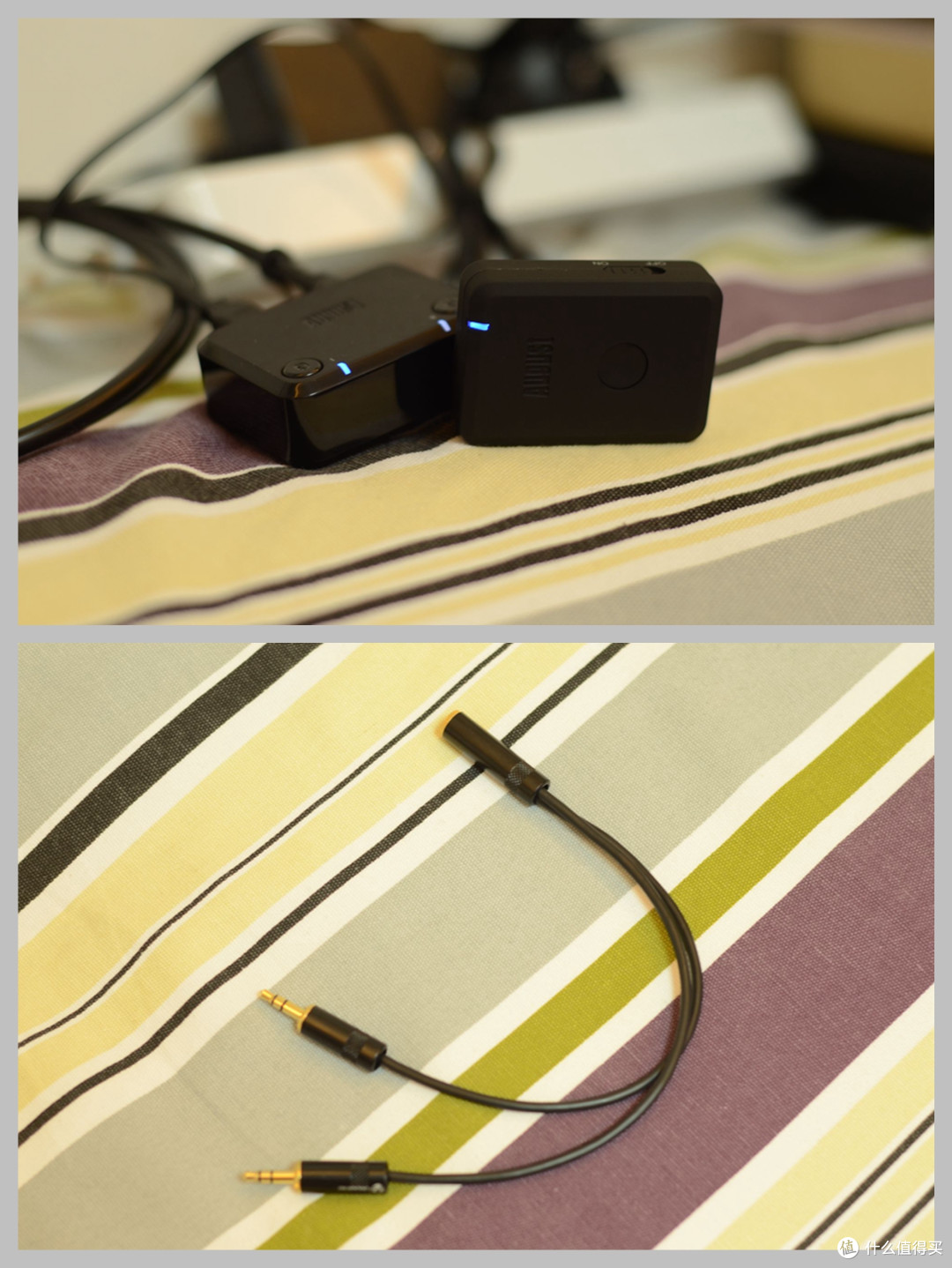

▽无线发射与接收装置，都支持APTX，另买了一根光纤用来连接发射器与海美迪电视盒，因为看评论说光纤连接可以降低延迟并对音质有一定提升。

▽蓝牙发射器有支持两个设备连接，同时也能作为接收器使用，推荐大家购买两个发射器，因为发射器无论是功能还是做工都比接收器好了不止一个档次。发射器底部有软质橡胶防滑垫，背部是光纤接口、音频接口、充电接口。

▽接收器表面是类肤质图层，按键比较松垮，整体质感不如发射器好。

▽将光纤一头插在发射器上，一头插在电视盒子上，连接完成。充电问题很好解决，海美迪电视盒有三个USB接口，这个蓝牙发射器功率并不大，完全可以直接将发射器插在电视盒的USB上。

▽同时按发射器和接收器的按键（发射器有两路，选择一路），待两个设备的指示灯都交替闪烁红蓝灯不一会儿就配对成功，两个设备都亮起了蓝色的灯。我特意为接收器购买了一分二的音频线（注意不要是分耳机麦克风的一分二音频线），这样使用电视的时候就不需要频繁插拔音频线了，但是需要注意的是电视与接收器同时连接的时候，接收器打开会拉低电视音频输出电平，关掉接收器开关就好。不过比我设想要多一个步骤。

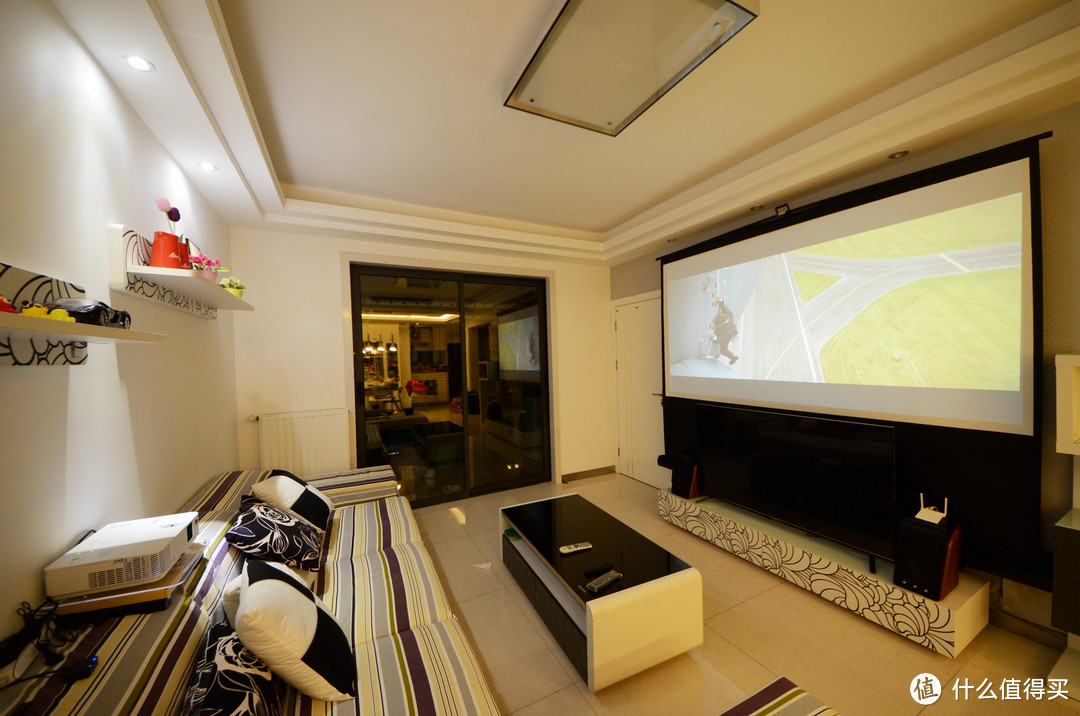

▽所以第一阶段的效果如图所示，100英寸的幕布几乎占满了整个电视墙，3000流明的亮度，即使开三盏射灯，餐厅灯火通明依旧可以获得很高的画面亮度。

=====================第四篇：显示效果====================

▽为什么说刚刚那个只是第一阶段的效果，因为虽然我家客厅建筑图纸上宽度有4m，但是除去墙体。幕布到墙、镜头到墙、剩下的可能连3.5米都没有了，所以在有限的空间内投满100英寸还差一点点，虽然我购入了弯头电源插头和HDMI转接头挤榨空间，但是空间依然是不够的。

▽所以最后CD3100H在榻榻米房安了家，这里的空间情况就要远好于客厅，而且这里的布线压力也比客厅小很多，最关键的关键在于，客厅可以一波人看国产神剧，而榻榻米房可以看大片好不干扰。最后还是打算上挂架，音频依旧采用APTX蓝牙连接。

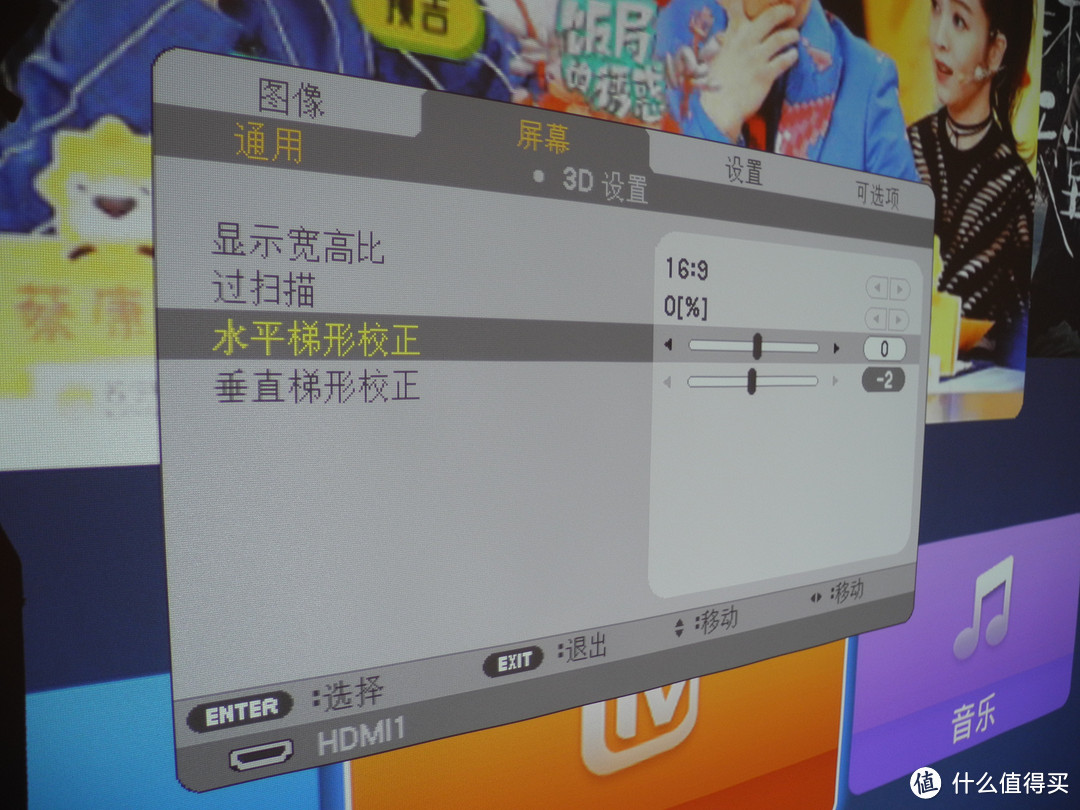

▽由于位置比较正，其实并不需要很大的梯形校正，这里垂直-2仅仅是演示。

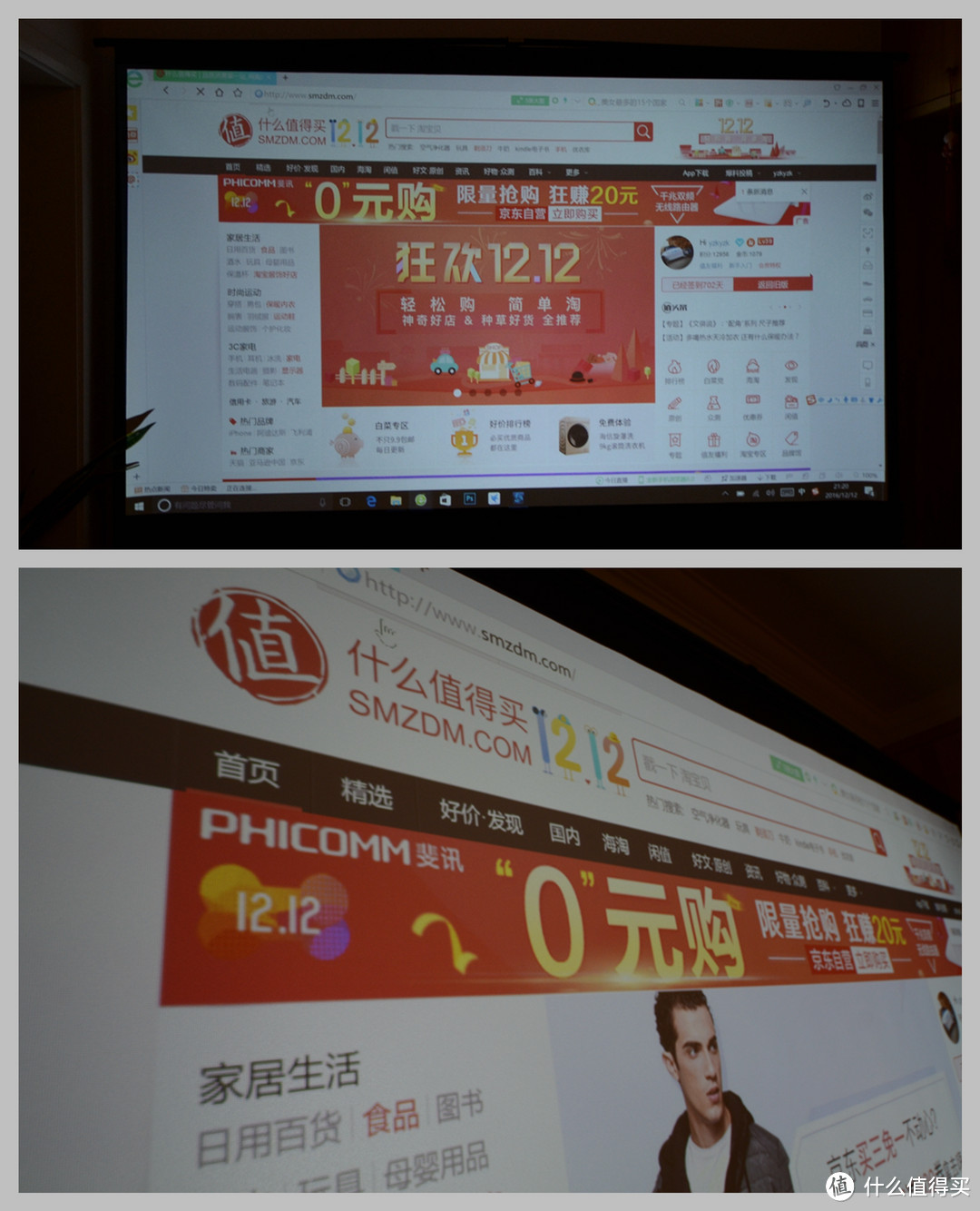

▽效果展示：张大妈首页打头阵，十分清晰，网页浏览毫无压力。

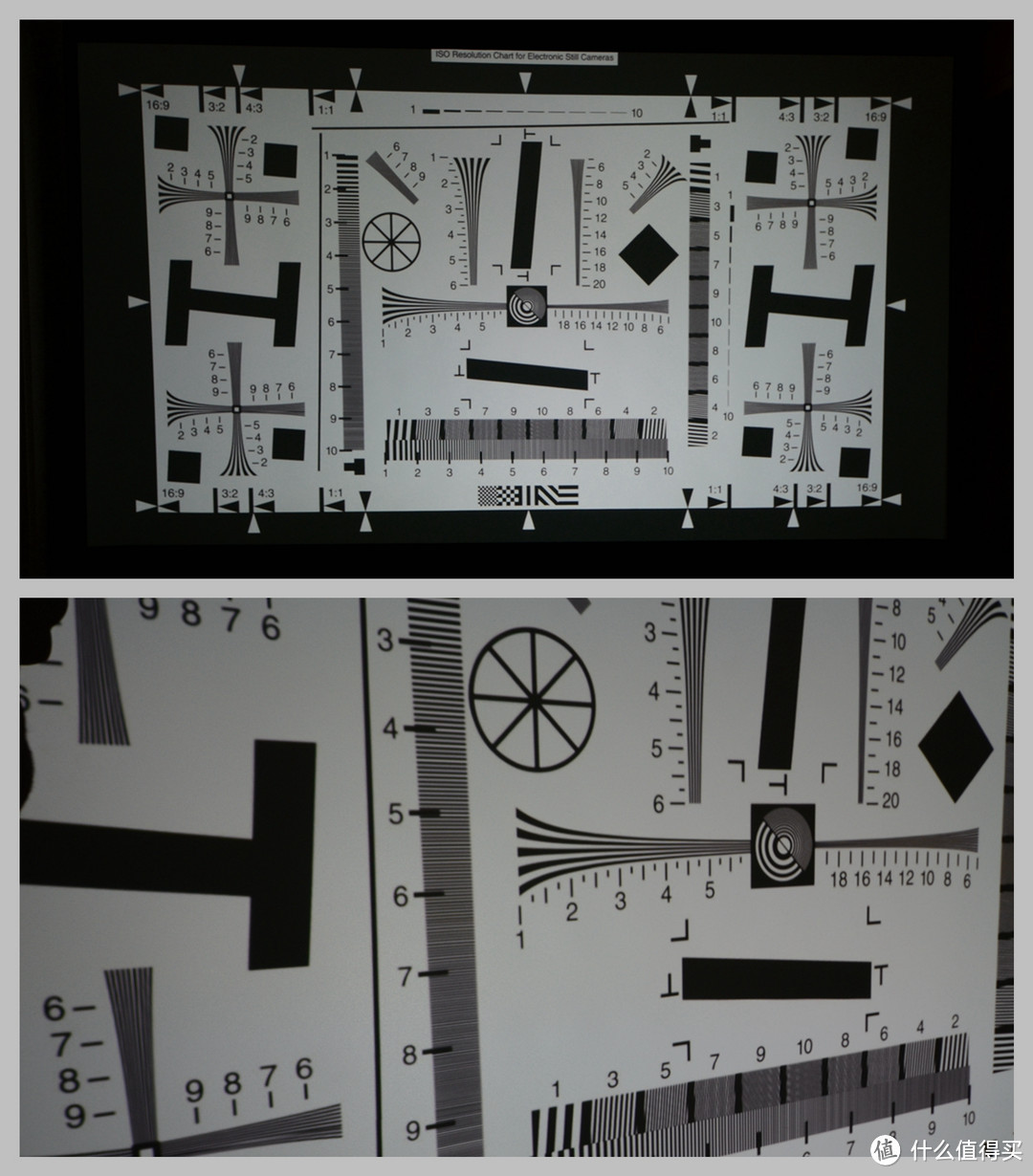

▽分辨率测试，1920*1080的物理分辨率，分界线能到6-7，这与普通的1080P液晶屏没什么区别，在分辨率上它是合格的。

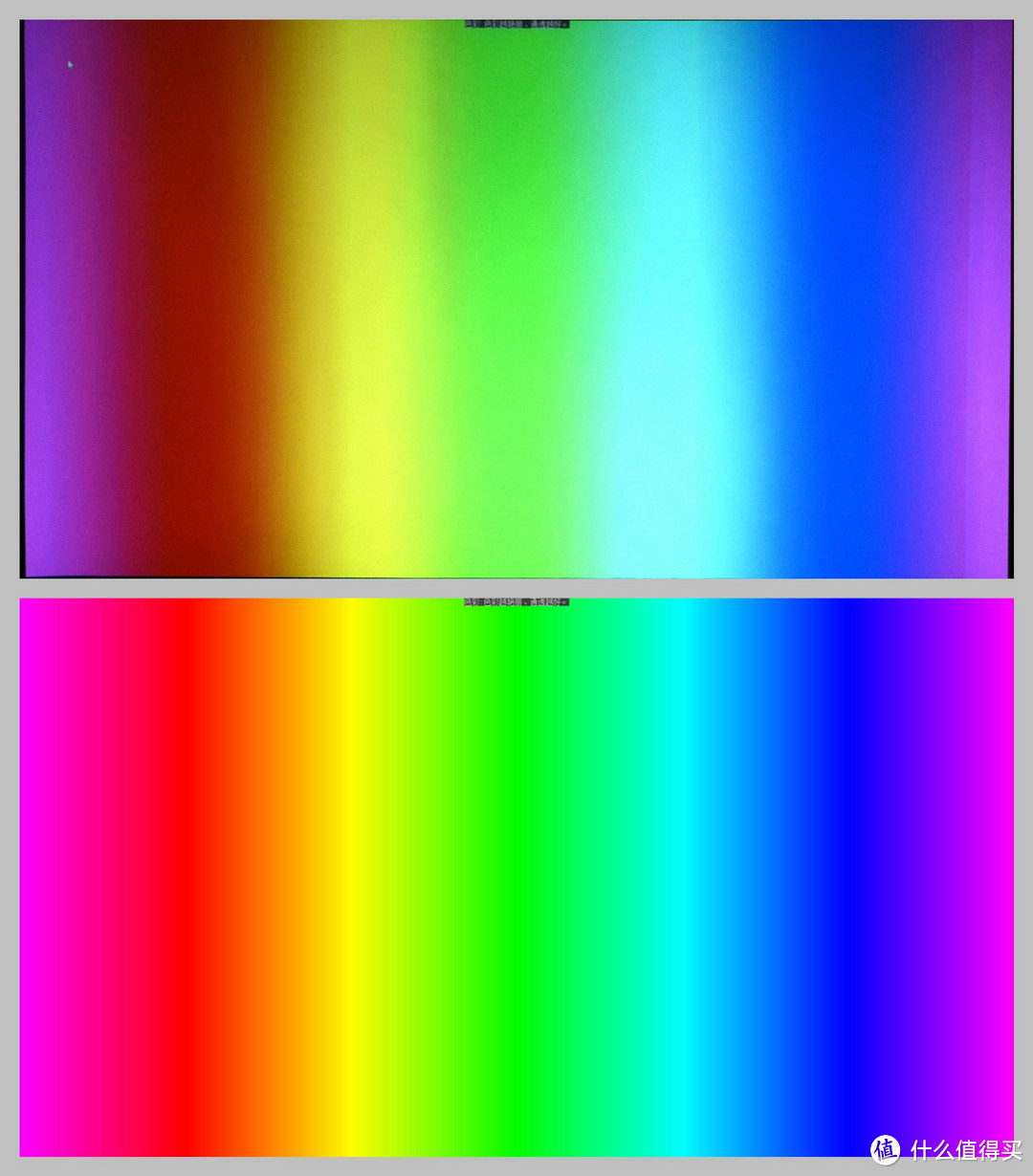

▽色彩表现，由于拍摄非垂直正摄，使用超广角镜头四周有比较明显暗角，真实显示效果比这个要优秀很多，轻大家只关心色彩表现。左边是实拍图，右侧是原图大家感受一下。

▽这张图可以明显看出区别，CD3100H蓝色显示效果非常好，红色与黄色稍微欠缺一点，紫色和橙色过渡比较生硬。单DLP应该都是这样，其实已经不错了，与普通LCD区别不大。

▽8000:1的对比度，字体轮廓都清晰可见，实际能分辨文字的分辨是箭头所指地方。大家可以自行判断。

▽样张表现，红色部分还是很艳丽的。

▽蓝色的天空和湖面表现得非常好，与原图几乎一致，绿色部分没有原图那么翠绿，绿色不足也能够从样张中表现出来。

▽这张也充分应证了紫色与红色过渡不够好，总的来说就是桃红色偏紫色更多了。

▽蓝色的大海反而表现更好，更加深邃的蓝。

▽这张除了夕阳不够暖之外，与原图表现几乎一致。

▽接下来看看文字表现，其实环境够暗，投影分辨率够，对焦准确，文字表现都不会差。

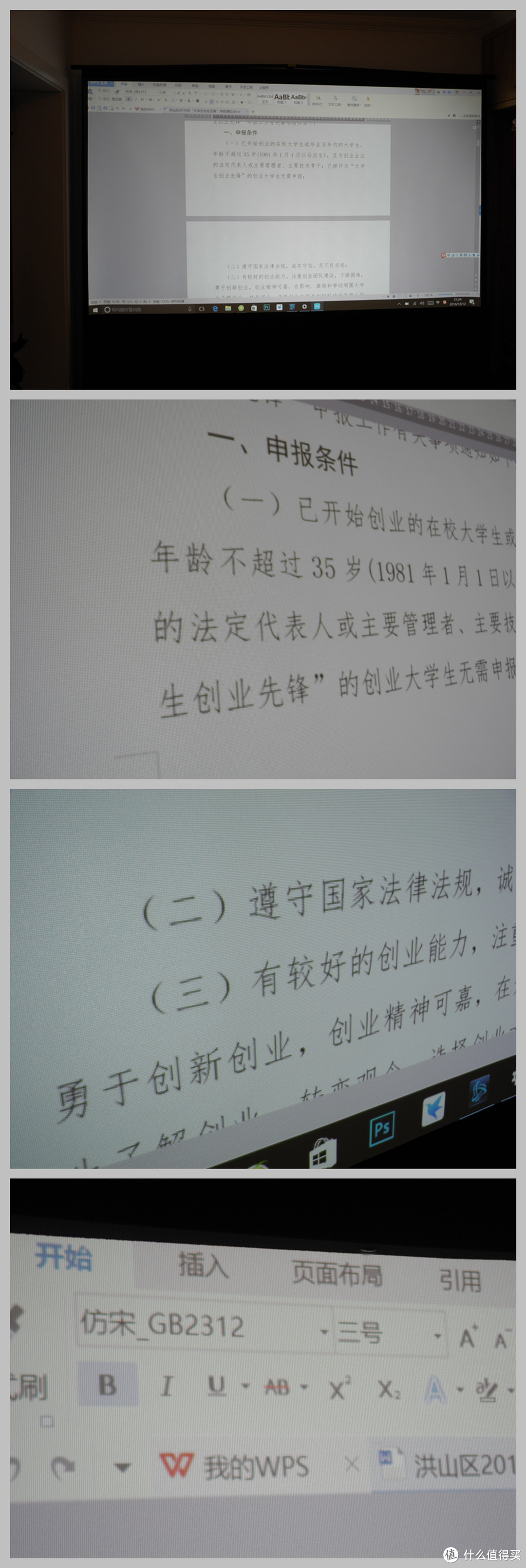

▽WPS文字表现，纸张部分的文字是特别清晰的，边缘会有一点点劣化，工具栏没有纸张中文字那样的锐利。不过完全不影响使用。

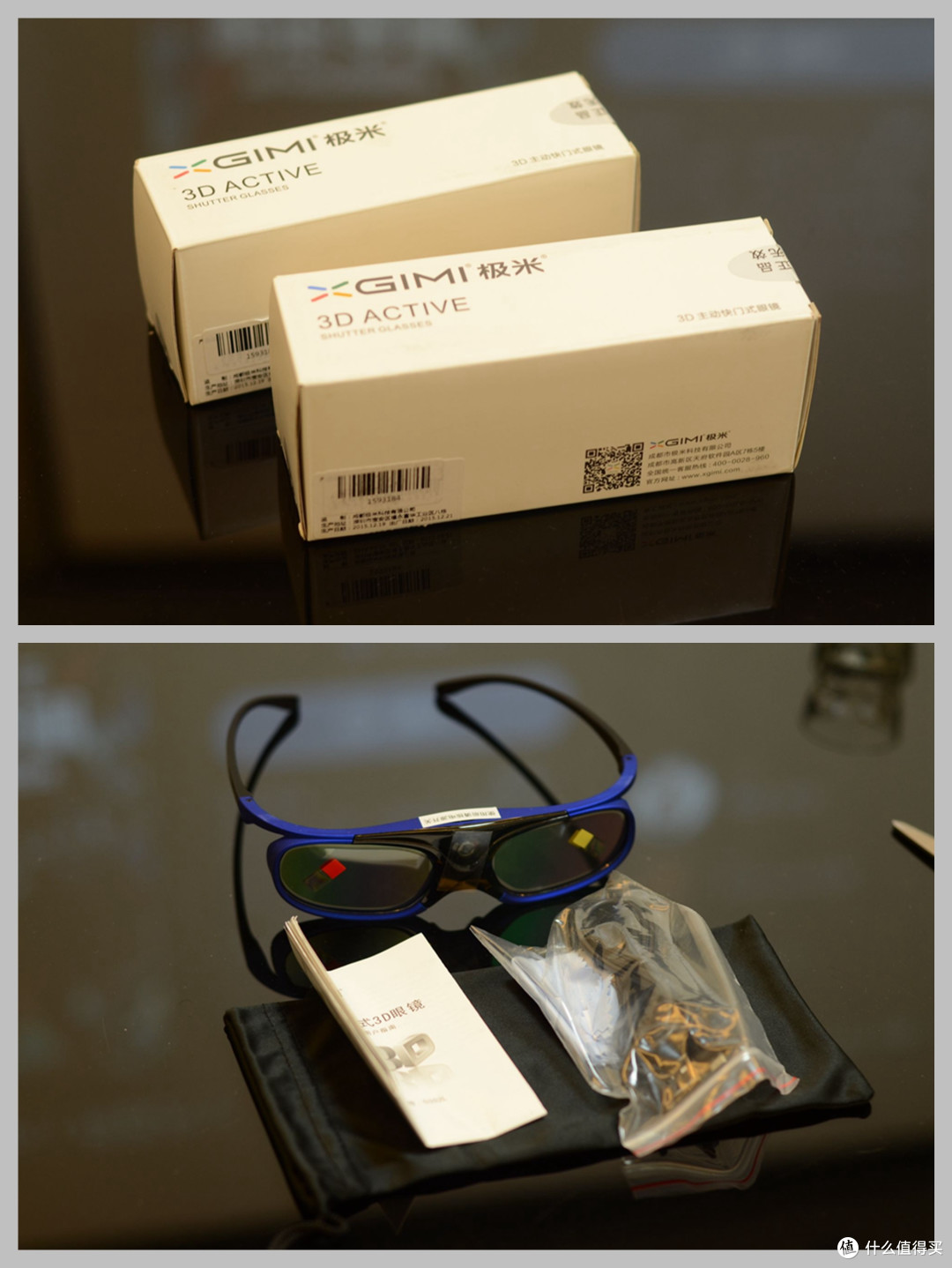

▽3D功能，NEC CD3100H是支持DLP Link 3D功能的，所以理论上支持DLP Link的3D眼镜都能使用，我搜了主流的购物网站，并没有NEC原装的主动快门眼镜售卖。所以购买了别家的3D眼镜，使用证明完全没有问题，兼容性还不错。

▽播放器使用的是暴风影音，默认会是左右单独显示的，需要将播放器和显示器“投影”设置成3D模式才可以开启左右3D，其中显示器设置需要设置“仅在显示器2上显示”才会有“3D显示模式”的开关。设置完成后，由于信号切换，投影会黑屏一瞬间，然后就进入了3D显示模式。

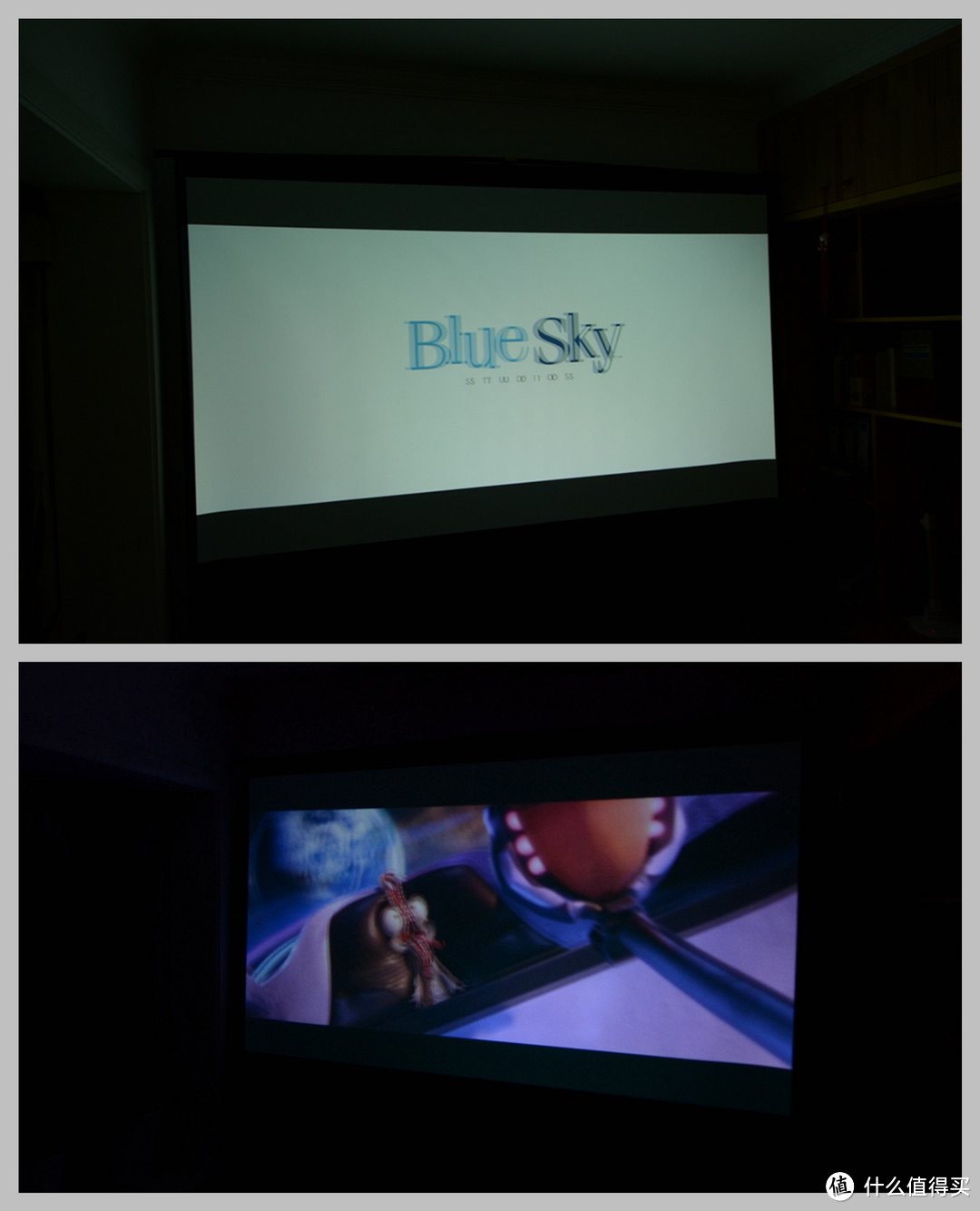

▽左右3D显示效果出色，3000流明的亮度透过眼镜下降也能接受，在家看3D的感受，只有亲眼看过才能体会。

===================第五篇：噪音、功耗及发热==================

▽大家比较关心的噪音问题，确实会有一定的噪音，1m以外影响比较小。关机的时候会强制大风量散热一段时间，噪音会有比较大的提升，建议用完不要立刻断电。

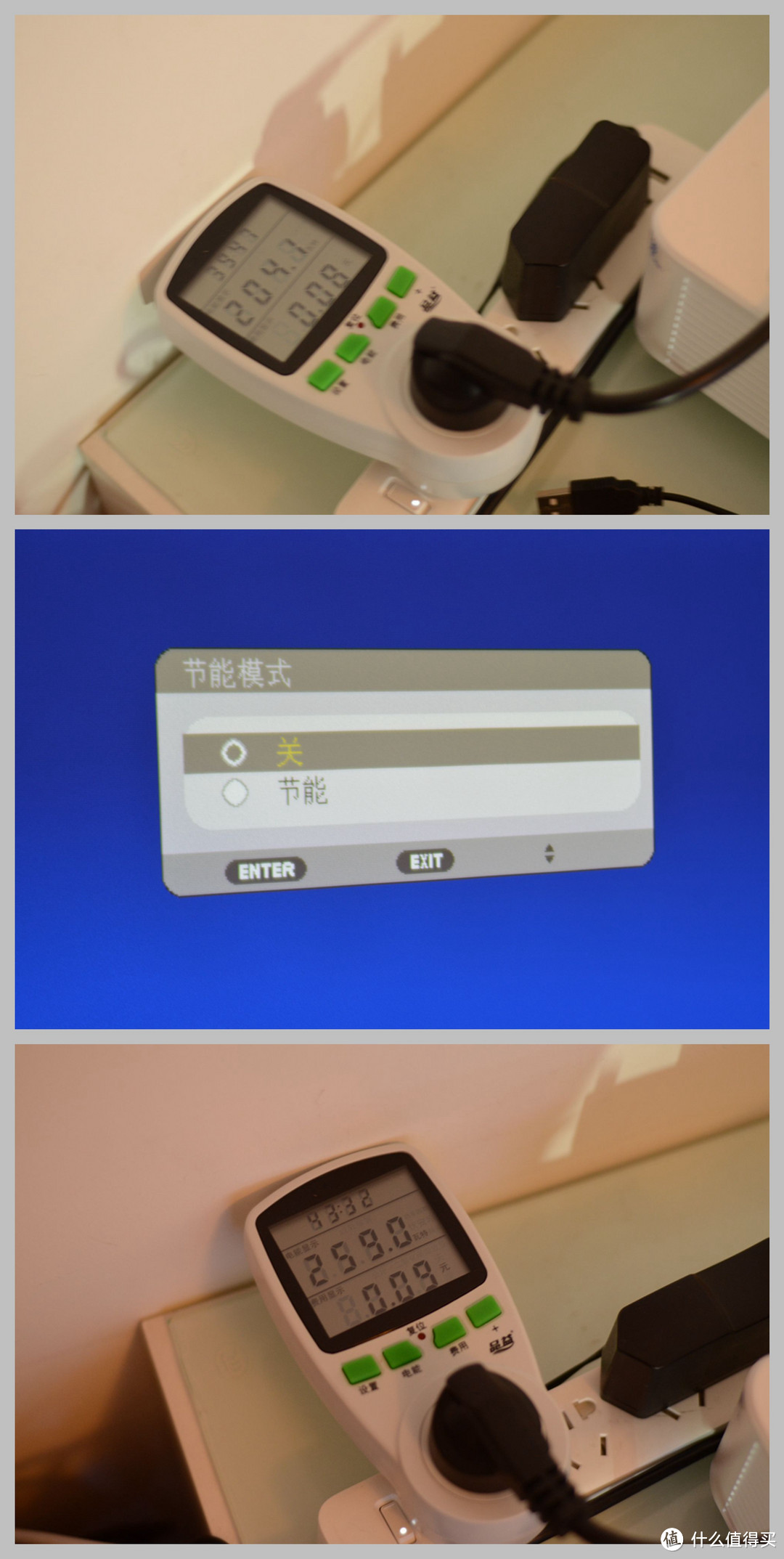

▽节能模式功耗204W，非节能模式259W，差距并不大。所以我建议可以使用节能模式。看3D电影的时候再使用高亮度模式即可。

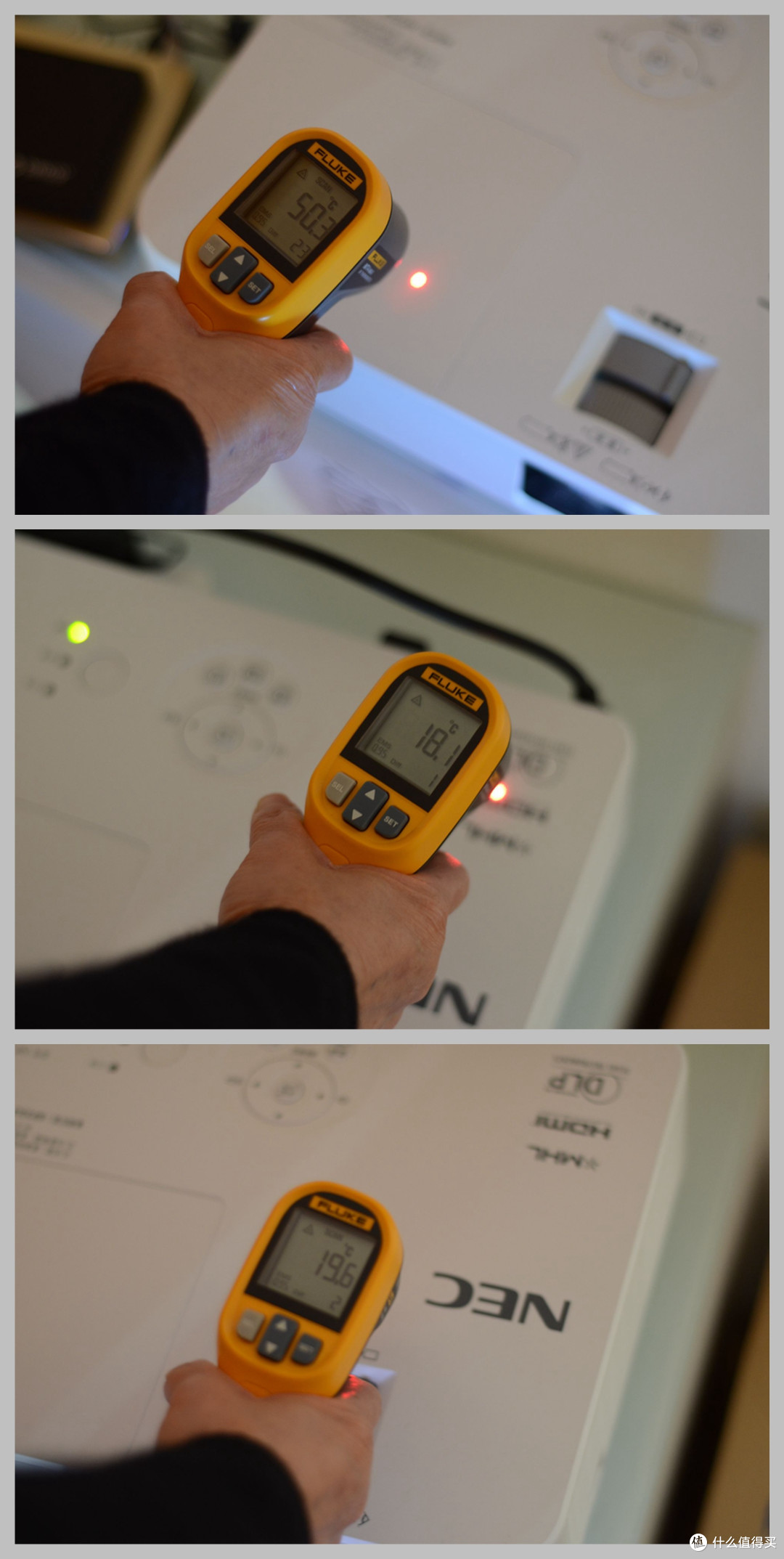

▽出风口位于机身正面左侧，出风口最高温度可以达到72度，建议这个地方离人体稍微远一点。进风口温度20摄氏度。

▽机身顶部最高温度50.3度，出现在灯泡附近。其余地方温度都很低。

▽顶部平均温度都在20摄氏度左右。

===================特别篇：大学时代的DIY===================

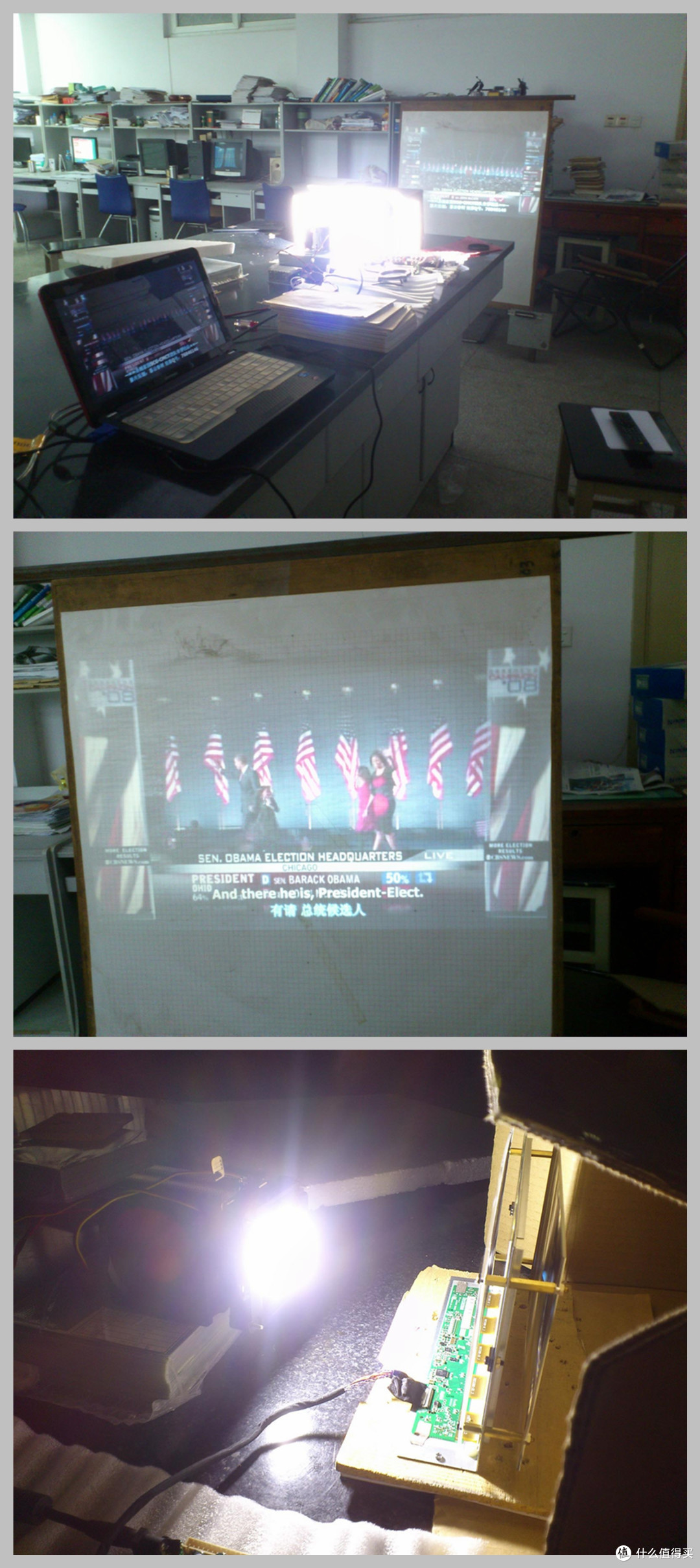

▽这部分写写2011年暑假DIY的一部LED投影，虽然这机器看起来粗制滥造，但是它的存在给我们的宿舍生活带来了 ，丰富的精神生活。效果如下图，是不是有些学生党坐不住了，这是开了一盏台灯的效果，左边有一台激光一体机，所以整个画面往右偏了。

▽LED散热系统使用的是超频3红海散热器，双热管，我给加了一个风扇，一个抽风一个送风。100W的功率，实测能够达到90W以上。

▽没记错应该是8.9英寸奇美的屏幕，1280*768的分辨率。需要自己拆下屏幕背光模组和偏振片，拆完的液晶屏是半透明的。

▽机箱还没到，先拿个纸盒子代替就开始测试效果了。居然当时看的是观海的视频 ,点光源透过菲涅尔透镜转为平行光源射过液晶屏，通过液晶屏的光线就有了颜色，形成了图像，再透过另一片菲涅尔透镜汇聚到镜头，最后投射到幕布上。

▽机箱到了，机箱是卤素灯光的机箱，LED的安装其实很拙劣。并没有找到合适的反光碗和透镜，索性就没有用，所以亮度损失比较大（这是最大的遗憾，那时候也没有精力再去折腾透镜了，因为透镜一改、焦距要改、机箱不够长要加长会有一系列麻烦）。

▽不知名的镜头，参数忘记了。

▽液晶驱动板，接口和功能还算齐全。与机箱也挺匹配的。

▽自己DIY的东西，最怕不安全，特别是在宿舍使用，所以特意用了自带保险的电源线、电源接口也使用了带保险的电源接口，安全性*2。

▽最后上成品，这张是唯一一张当时使用幕布拍摄的屏摄图，使用的是教室的4:3玻珠幕，所以会有一部分画面出了幕布，但是效果自认为还是不错的，只是亮度较低（与CD3100H对比简直碾压）。最后，这个DIY还拿去学校参展了

▽为什么说是碾压呢，看下图就好。由于DIY投影LCD上方遮光没做好有一条白线，这条白线就在屏幕正下方，通过这个白条可以看到在降低曝光的情况下，CD3100H依旧可以使画面过曝。所以亮度方面，3000流明不是盖的。

===================总结：大屏时代到来===================

▽看到这里突然想到去年带年近90的外婆去看功夫熊猫，老人家穿着纸尿裤看完直呼过瘾，现在不用去电影院也能让她在家看到大屏幕，她看得很认真。所以没有人能够抵挡大屏幕的诱惑，而如今高清资源一个盒子就可以搞定、投影技术也如此的成熟，是时候给家里添一台投影机了，亮度不再是问题、没有埋线也不能成为借口。

▽最后分析本次众测的主角，NEC CD3100H，它的亮度无疑是它最大的优点，白天拉上窗帘，晚上开几盏小灯完全对它构不成威胁。对于普通家庭来说，没有什么比亮度更重要了，CD3100H表现不错。6色轮的色彩虽然有遗憾，但是满足日常观影也是足足的够用了。

▽如果说NEC CD3100H投影的缺点，我觉得大多数是这个价位单DLP投影的通病了，或许要求极高的玩家可以考虑更加高端的3DLP投影。如果说真要说NEC的缺点，那应该就是NEC的商业头脑还没有往家用转变，也就说为普通消费者照顾得比较少，没有温馨详细的使用说明，菜单操作也给第一次上手的人会造成一定的误解（例如节能模式只能在无信号的界面，也就是蓝屏才能操作，HDMI有信号正在显示时会提示无法进行该操作，这个提示与遥控器上按下自动对焦按钮的提示一样，而该机器没有自动对焦功能，用户会很自然地联想到该机也没有节能模式，实际却是有的）

▽最后，如果大家看中移动和便携，可以考虑最近大热的LED微投，而如果你想坐家里能够获得尽可能好的观影体验，那么选传统投影肯定是没错的，3000流明的亮度也不是LED微投轻轻松松能够达到的，LED发展速度快，但是淘汰速度也快。买一台投影还是指望能够多用几年，性能还能在主流水平。最大亮度3500小时的灯泡使用寿命，一天一部电影也能使用近5年，看得多折算一下也能看2-3年，那么这样算下来灯泡的成本其实也没有多少。NEC在商用投影的表现，也让我对它的产品质量有信心，品牌起码不会说没就没了，售后也相对方便一些。

最后祝大家买到合适自己的投影，享受大幕时代的到来！感谢张大妈给予此次众测机会！欢迎打赏
