看完非公版RX5700XT奢华的散热器之后才知道AMD公版涡轮为啥热

创作立场声明：Tony哥的PC日常

天生拧巴的AMD公版散热设计

从上古时代的X800开始，我们就不断吐槽ATi（AMD）在公版散热器的设计选用上非常反人类。这种吐槽延续至今，至少也有16年了。自笔者2004年第一次接触蓝宝石贴牌的X850XT公版大涡轮之后，对这种散热器的好感度就从未改善过。

16年前的*级A卡：ATi Radeon X850XT

剥开表象看本质：AMD公版散热器拆解显露高温原因

早期的A卡至少在功耗上不那么离谱（不像现在的旗舰动辄300W+），因此噪音和发热量并非我们重点关注的对象，反倒还觉得那种造型设计威武霸气。在笔者发布的文章：《AMD官方：要习惯95°C的显示卡温度，RX5700的110°C其实也并不热 》中，对于AMD官方此等宣言实在是看不过去啊！难道你真的不考虑改善一下公版显卡的散热器设计吗？毕竟这是一件非常影响客户（不仅是消费者，也包括AIB伙伴）口碑的事情。

还是以当红小生AMD RX5700/5700XT为例，笔者今天从国内外网络资讯中，搜罗了以下各类拆解图，我们一起来看一下这个人人口碑相传的："A卡为啥这么热"的梗，到底从何而来。

2019年度AMD最“热”显卡：RX5700/RX5700XT

RX5700公版系列的散热器里面到底长啥样？

自上而下：风罩→散热片+涡轮扇→均热板→PCB→背板（RX5700XT为例）

那么设计如此复杂的散热器，为啥还这么热呢？往下看：

AMD RX5700公版涡轮散热器拆解图

AMD RX5700XT公版涡轮散热器拆解图

你没看错，它们的均热板翻过来看，银白色区域GPU散热片本体部分就这么点点大的面积！

上图右侧银白色这个长方形区域就是RX5700的散热片本体。尺寸非常小，仅能覆盖核心部分区域，而上图左侧则完全是留给涡轮散热风扇的部分。为什么显卡的高温元件能飙到110°C？ 往下看！

RX5700系列显卡PCB正面布局

由于显卡PCB布满了元器件，发热量较高的三大部分：GPU、GDDR6显存、供电部分，都被积压在显卡左侧区域，而右侧的涡轮风扇在排风过程中，很难像传统下压式风扇那样将冷风传输至显卡每个部分。我们再看一遍均热板+散热器本体部分：

散热器+均热板本体反转图

可以看到，由于均热板内风道并不顺畅，涡轮风扇的扇叶要高于均热板底部才可转动，而所有的发热元器件，都安装在均热板底部，因此涡轮风扇的风力再大、转得再响，冷空气也很难高效地通过均热板的预留孔隙传到到PCB表面上，进而导致显存、供电模组的温度难以释放，最终借由均热板推升整个显卡的温度。

公版RX5700显卡在普通游戏中，显卡热点可以轻松摸到96°C甚至更高

非公版AMD显卡为何温度低？继续拆开看~

以下选出近期AIB厂商已发售的非公版AMD RX5700/5700XT系列显卡，我们通过拆解图看一下，为何非公版的A卡温度可以这么低？

实例一：SAPPHIRE 蓝宝石白金版 RX5700XT：

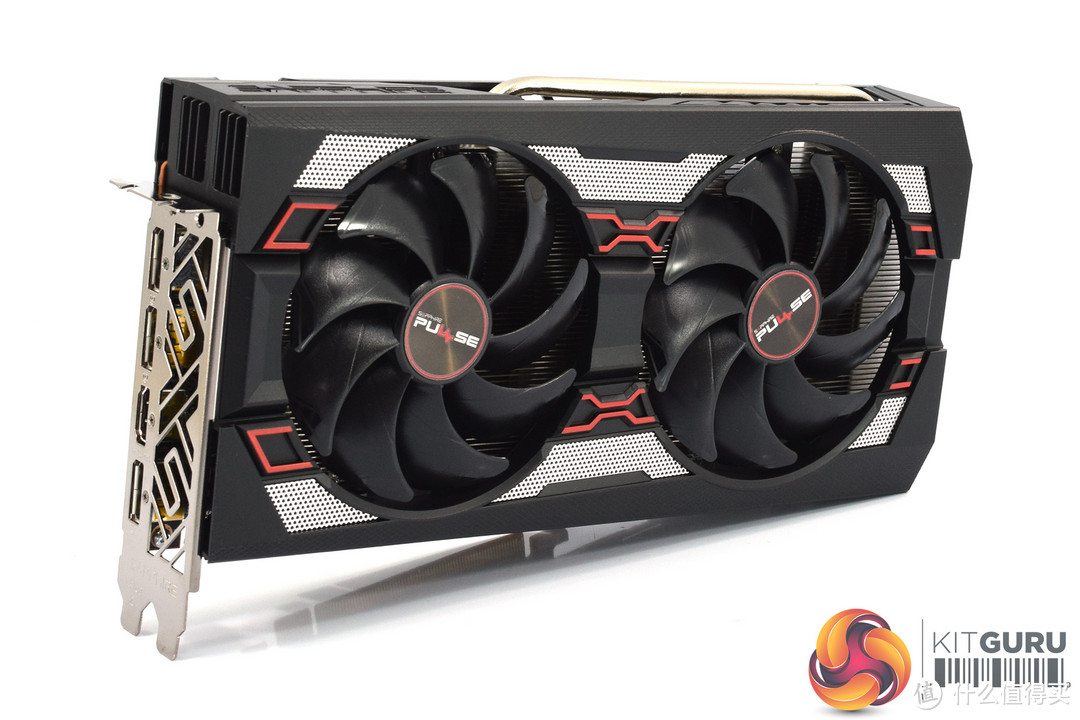

白金/超白金系列的散热器我们已经见识过了，基本上可以作为AMD非公显卡的低温代表。

蓝宝石非公版5700XT拆解图

可以看到，蓝宝石完全重新设计了RX5700XT的PCB，感觉更多借鉴了原有Polaris产品的供电布局。供电部分从显卡左侧大量迁移到显卡右侧，进而均摊整张PCB的热量。

这种好处显而易见，下压式散热器通过垂直进风，将冷空气通过散热鳍片完全吹到整张PCB上，让整张显卡无一发热死角。高温区域如GDDR6显存、供电模块也通过均热板和散热器本体连接，主动+被动双重降温。

蓝宝石RX5700XT的散热器本体细节图

显存、供电模块均热板细节图

实例二：XFX 讯景黑狼版 RX5700XT：

XFX作为笔者一生黑的AMD品牌，在这次RX5700XT非公版的设计表现上，总算是可圈可点。这张卡在公版PCB的布局上仅做小改（XFX你个懒货！），采用了全新设计的黑狼散热器，我们往下看

原图摘自超能网

黑狼版5700XT的PCB元器件布局不够均匀，有大量公版设计的痕迹

背部装甲留足了孔隙利于显卡后背散热

往下就厉害了！这个新版的黑狼散热器啊，我真的黑不起来啊！

物理改命——逆天散热器设计！

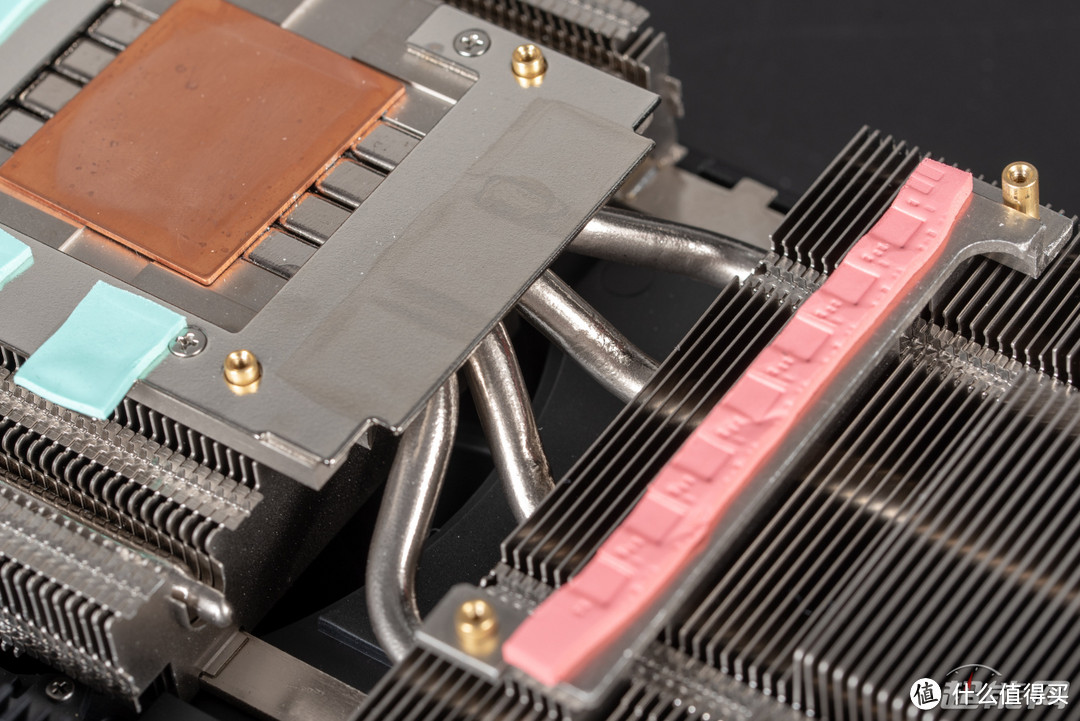

供电部分均热板有独立的直吹散热鳍片风道

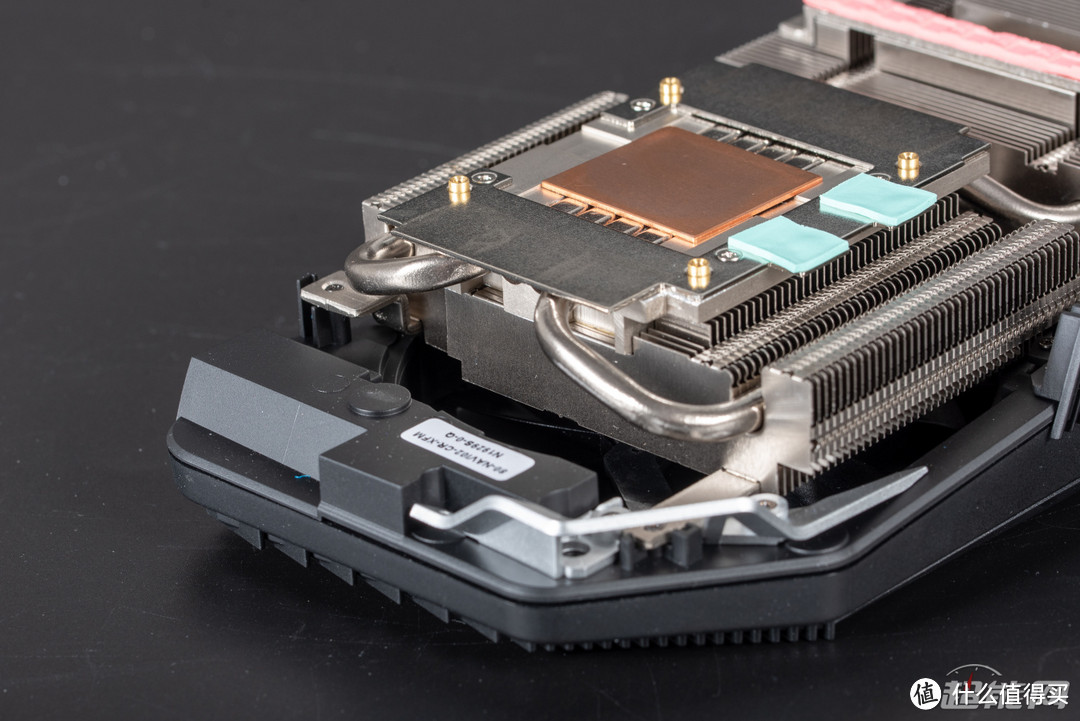

作为中等价格的RX5700XT，散热堆料到这个份儿上还是可以的

实例三：撼讯红魔版 RX5700XT：

非公版最强AMD RX5700XT是谁？没有疑问啊，2.15GHz主频的红魔啊！那么它怎么压制这颗火龙王？往下看！

老外发布的红魔拆解评测！哎，啥时候咱们也可以有厂商送测啊！

不想描述了，满眼都是钞票！自己看吧！

供电规模，卡身尺寸（注意PCIE插槽和PCB的高度对比），堆料的非理性程度，变态！

上图如果看不太明白，洒家画个重点，看下图：

看明白了不？红圈是PCIE插槽，所有显卡一样高，荧光绿圈是这张显卡的PCB尺寸！

如果没感觉到这张卡有多大，滚轮往上翻，回去看看黑狼和白金以及AMD公版的PCB才多大~然后回来一起说：

”卧槽“

散热器部分，格局和XFX黑狼版一致，但是尺寸整体放大！

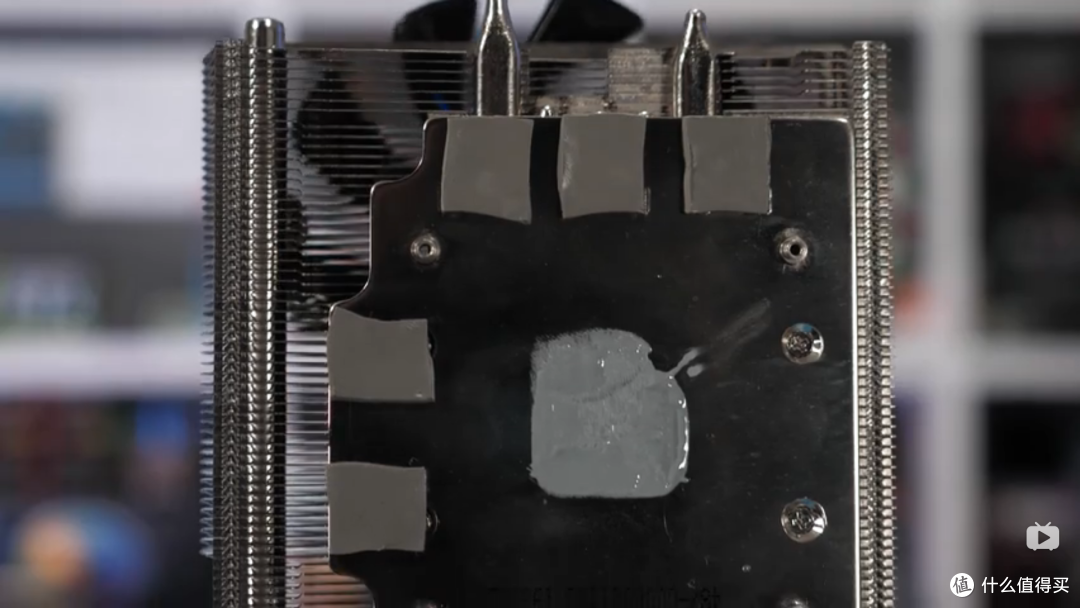

散热器鳍片、热管、均热板、接触面全部镀镍处理

撼讯红魔RX5700XT热管+供电散热片细节

散热鳍片密度... ...口怕！！！

光这一套3扇组的散热器，成本值个￥600以上没人有反对意见吧？

总结 & 选购建议

看完了辣鸡AMD公版显卡的散热器，再看看从低到高白金、黑狼、红魔三款核心AIB的非公版散热器，有何感想？是不是觉得AMD的显卡，被自家的散热器坑到没朋友？

从公版上市到现在，几乎没有人对RX5700系列的性能骂过什么脏话，圈内一边倒地对Navi架构革新和性能提升表达了自己的认可。就是公版卡的这个发热量还有噪音，导致了5700系列叫好不叫座的结果。

其实AMD的GPU真的没什么大问题，多了说耗电量多那么30~50瓦，这都不是事儿，唯一的大问题就是这个公版涡轮散热器，拜托苏大娘别继续了！即便你说公版显卡是为了应对一切尽可能有的恶劣应用环境，可是那种使用环境的用户和采购量对于这个等级的Radeon游戏卡，能有多大销售比例啊？真正恶劣场景的用户都去买你家的Fire系列专业卡了啊！踏踏实实做游戏卡的散热器多好？

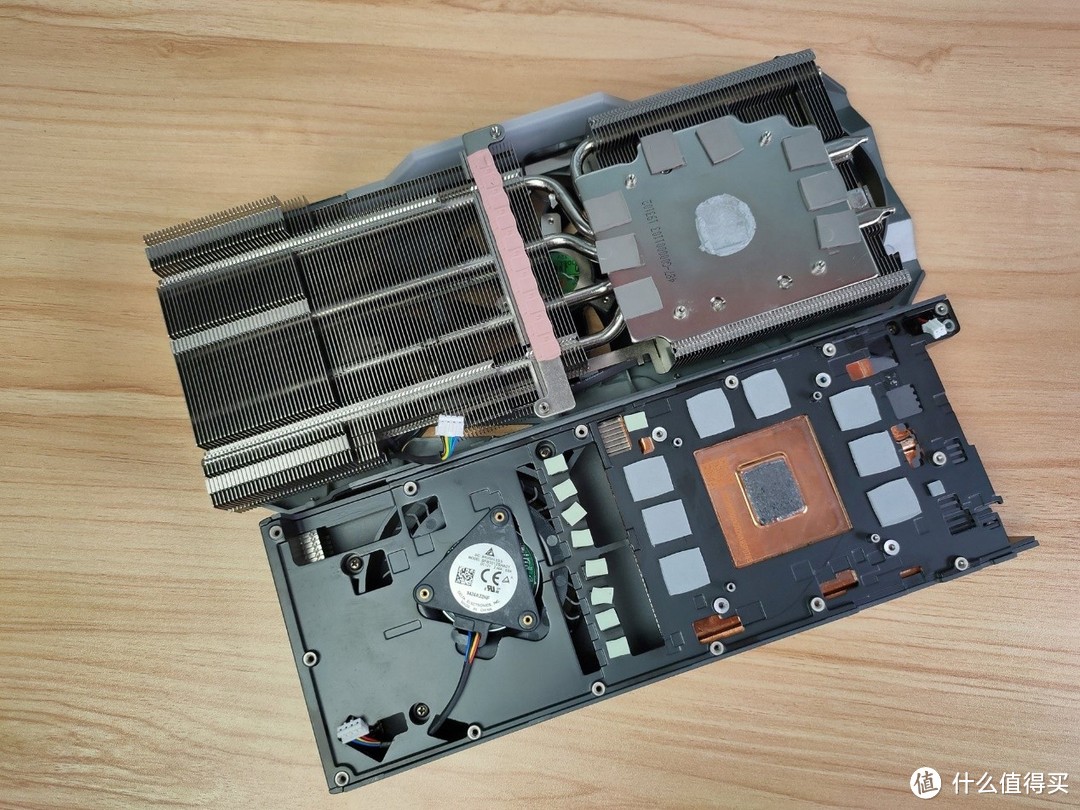

撼讯红魔 vs AMD公版涡轮散热器

退一万步说，即便你说这个公版卡不怕被塞进闷罐机箱，我也不认为闷罐用户们能给你们点几个赞！反倒他们骂得更欢~

以上就是本期吐槽内容，感谢大家的阅读！拜拜ヾ(•ω•`)o
