饼のPC硬件 篇十一:金河田电源破局的开始?金河田金牌A+电源评测

2020-10-09 21:50:48 18点赞 7收藏 4评论

你是AMD Yes党?还是intelNVIDIA的忠实簇拥呢?最新一届#装机大师赛#开始啦!本次装机阵营赛分为3A红组intel NVIDIA蓝绿组混搭组还有ITX组,实体or虚拟装机都能参与,可使用值得买定制化DIY装机工具在文中展现配置单!每个小组均有精美礼品,优秀文章还可角逐装机大师终极大奖,点击参与<<<

上半年10代酷睿发布,接着这段时间新RTX30系显卡的发布,虽说产品在性能上都有不少提升,但是功率也是水涨船高,以往500W主流电源显得有些不够看了。金河田也趁着这个时间推出了面向主流级市场的金牌A+系列电源,目前有550W/650W/750W三个功率款式,价格方面则依然是“金河田”式的性价比,这颗电源相较于金河田以往的产品的确是有一个明显的提升,那么提升了多少呢?直接来看看产品就知道了。

金河田电源破局的开始?金河田金牌A+电源评测

金河田这次终于舍得在外包装设计方面下一点点心思了,黑色与金色的搭配看起来高级感还是有的,中间还有一个黑桃A的牌。

金河田电源破局的开始?金河田金牌A+电源评测

电源特点介绍。

金河田电源破局的开始?金河田金牌A+电源评测

一个套娃式的外包装,需要拉开外包装才能看到这个。

金河田电源破局的开始?金河田金牌A+电源评测

电源主体有一个绒布袋包裹,上下两层泡棉,模组线有一个单独的线包装着。

金河田电源破局的开始?金河田金牌A+电源评测

包装内部所有配件。

金河田电源破局的开始?金河田金牌A+电源评测

金河田电源破局的开始?金河田金牌A+电源评测

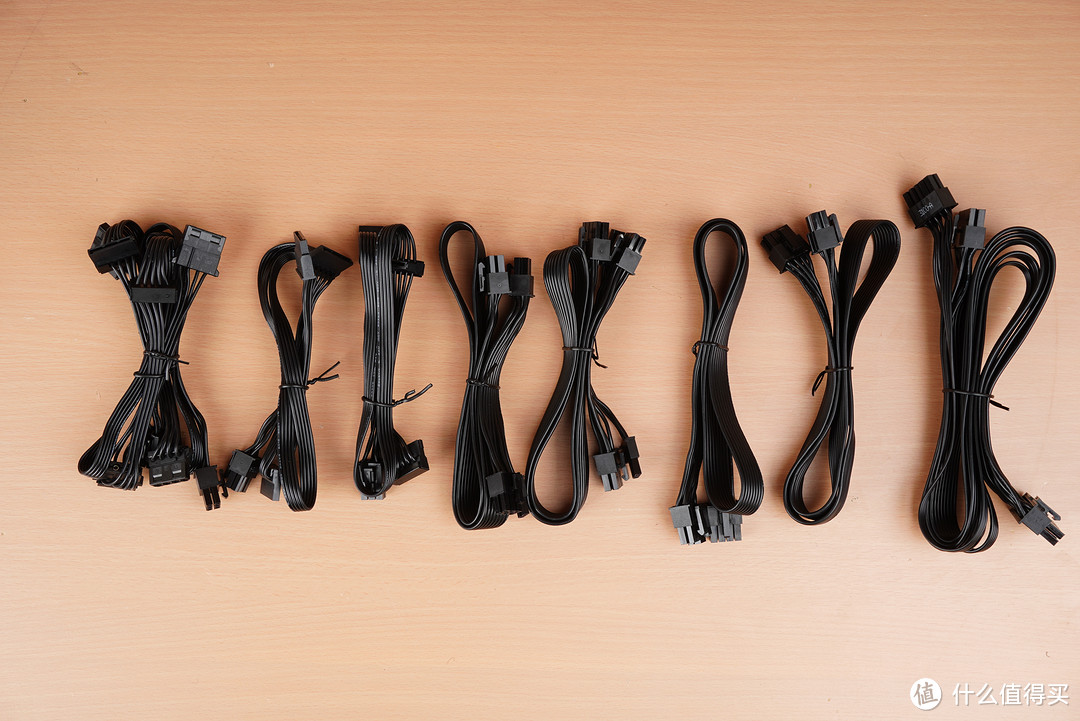

电源采用全模组线材设计,提供有1个24pin主供电接口、2个4+4pin CPU供电接口、4个6+2pinPCI-E供电接口、8个SATA供电接口和4个D型4pin供电接口,均为黑色扁平线材,其中24pin主供电线材的长度为500mm以上,6+2pin PCI-E供电线材长度为600+100mm,4+4pin CPU供电线材长度为640mm。

金河田电源破局的开始?金河田金牌A+电源评测

线材均采用了18AWG的规格。

金河田电源破局的开始?金河田金牌A+电源评测

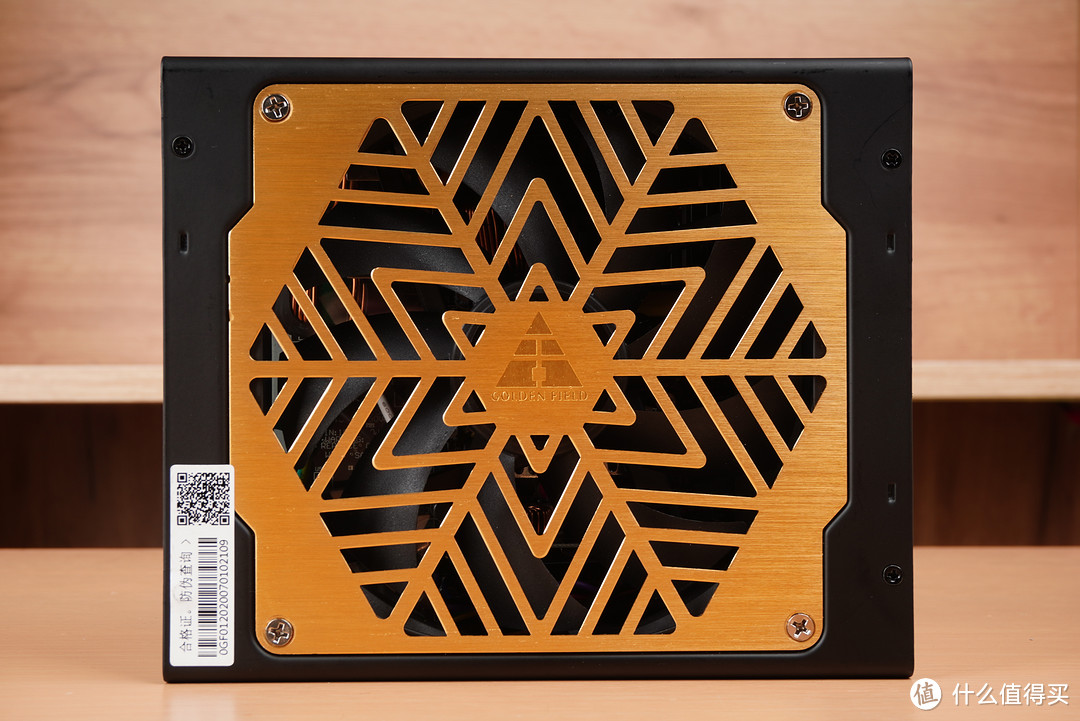

电源风扇位搭配了暗金色的风扇格栅,采用铝合金材质,表面还有拉丝工艺,与电源黑色的主题显得十分精致大气,内部配置了一把14厘米的风扇。电源表层也有一层类肤涂层,因此摸起来的感觉十分的温润细腻,质感非常不错。

金河田电源破局的开始?金河田金牌A+电源评测

不过稍有一点比较可惜的是电源整体长度达到了18厘米,对于机箱的电源空间会有一定的要求。

金河田电源破局的开始?金河田金牌A+电源评测

金河田金牌A+ 650W额定功率为650W,采用的主动式PFC+全桥LLC谐振+同步整流+DC to DC结构,单路+12V的设计,最大输出电流为54A,相当于648W功率,终于舍弃掉了老旧的双路+12V输出设计了,以往的+12V双路对于现在的硬件功率需求来说是完全不够用的;+5V与+3.3V则由+12V转化而来,每路输出均为最高16A,联合输出功率为103W。

金河田电源破局的开始?金河田金牌A+电源评测

电源全模组接口,不过只有三个PCI-E电源接口。

金河田电源破局的开始?金河田金牌A+电源评测

AC接口带有独立开关,支持100-240V的交流输入,明显是一款宽幅电源。

金河田电源破局的开始?金河田金牌A+电源评测

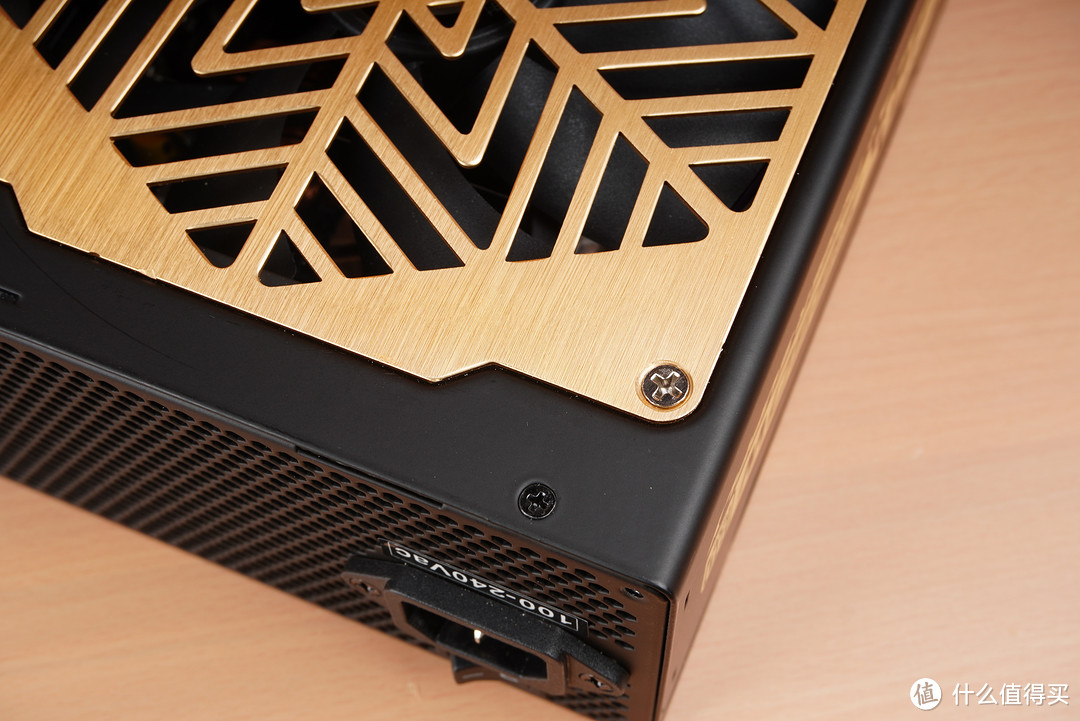

通过特异功能即可把封贴无损移除,接下来就来看看电源内部做工以及用料到底如何。

金河田电源破局的开始?金河田金牌A+电源评测

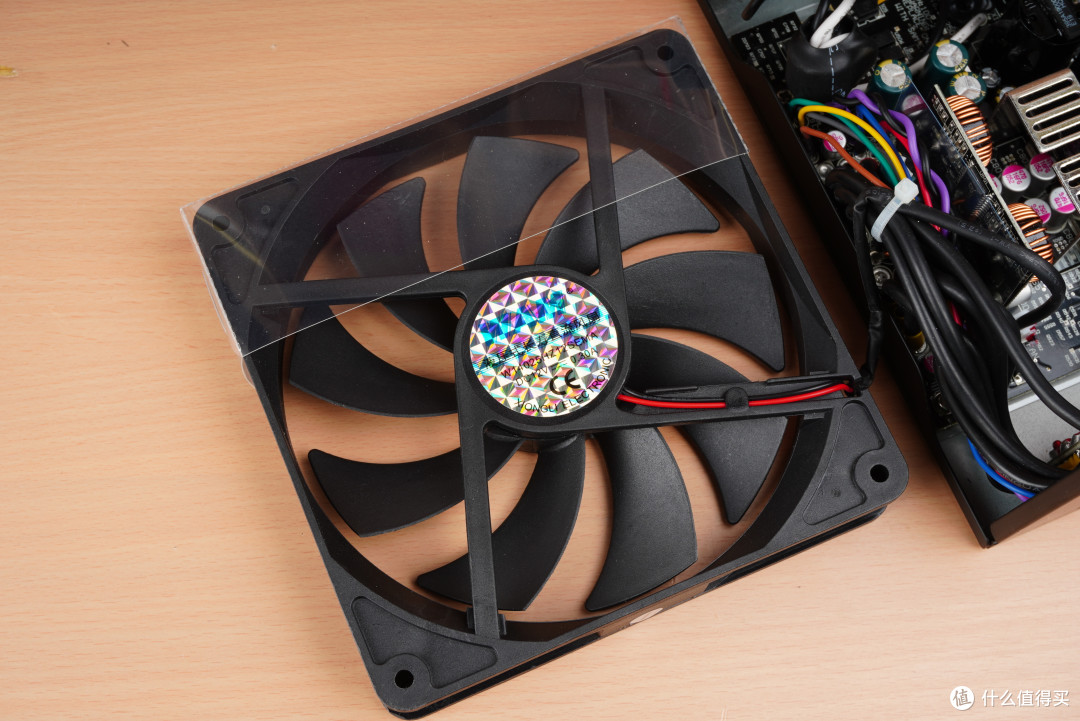

移除电源铝上盖后就看到了电源内部的液压风扇,工作寿命长达30000小时。

金河田电源破局的开始?金河田金牌A+电源评测

电源采用的风扇来自XiongLi的WAM系列,型号W14025HZ12SEMA,规格为DC12V 0.3A,采用液压轴承,9扇叶设计。

金河田电源破局的开始?金河田金牌A+电源评测

金河田电源破局的开始?金河田金牌A+电源评测

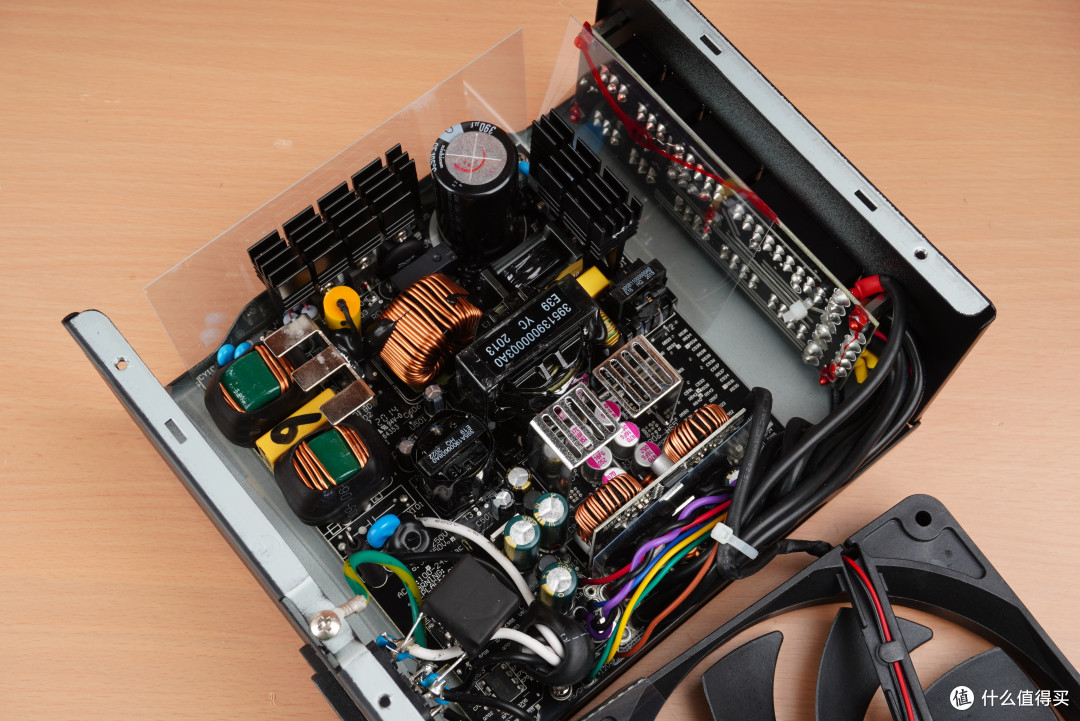

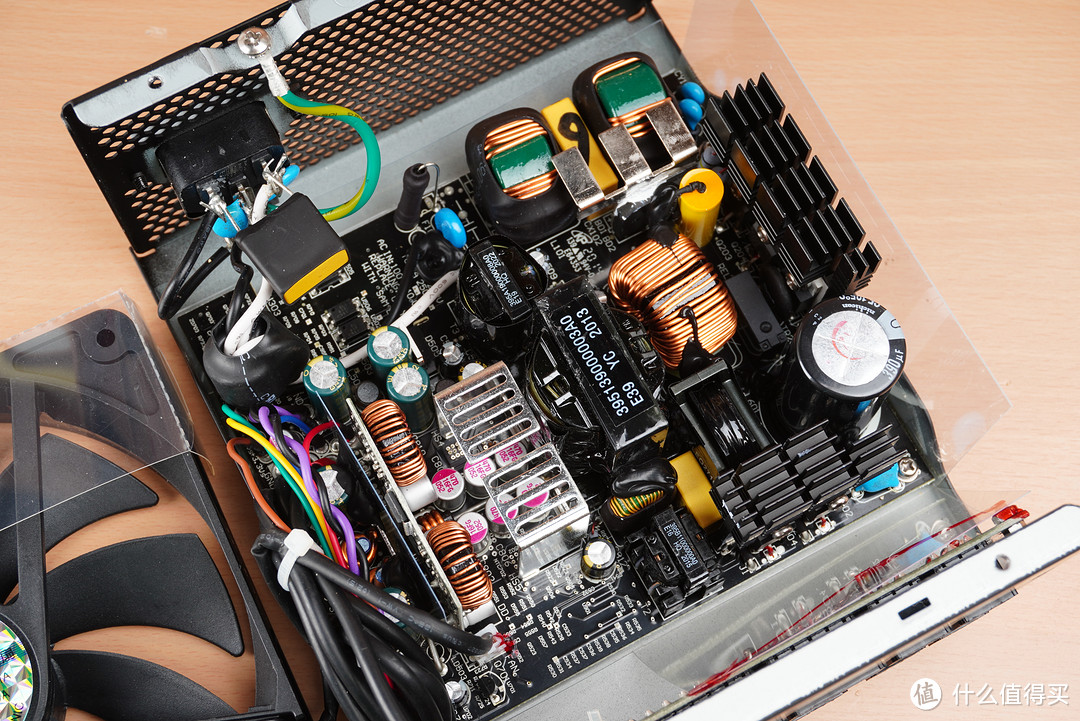

电源内部结构一览,做工看着貌似还可以,从这里也可以看到电源的模组接口PCB并不是采用现在主流的直插设计,采用了相对老旧的采用导线与电源主PCB连接,这也会导致电源长度没法做到太短,希望下一个产品可以在这方面进行改进。

金河田电源破局的开始?金河田金牌A+电源评测

电源一级EMI直接固定在了AC插座上,拥有1个X电容和1对Y电容。

金河田电源破局的开始?金河田金牌A+电源评测

电源二级EMI则有1个X电容、1对Y电容和2个共模电感。

金河田电源破局的开始?金河田金牌A+电源评测

整流桥配有独立的散热片,这点很多电源都没有设计到。

金河田电源破局的开始?金河田金牌A+电源评测

电源的主开关管也配置了散热片,PFC的开关管与二极管则共用一块散热片。PFC二极管是英飞凌的IDH06G65C6,规格为650V/6A@145℃;PFC开关管有2个英飞凌的IPA50R190CE,规格为550V/11.7A@100℃/190mΩ。

金河田电源破局的开始?金河田金牌A+电源评测

电源主电容是来自尼吉康,规格是400V/390μF/105℃。

金河田电源破局的开始?金河田金牌A+电源评测

电源采用全桥LLC谐振方案,配置有4个主开关管,型号均为GPT10N50G,规格为500V/10A。

金河田电源破局的开始?金河田金牌A+电源评测

从这里可以看到散热片背面与正面均有2个主开关管,因此毫无疑问的是典型的全桥LLC谐振配置。

金河田电源破局的开始?金河田金牌A+电源评测

电源的主变压器与待机变压器。

金河田电源破局的开始?金河田金牌A+电源评测

电源+12V同步整流部分,这里竖起来的两块散热片是连接了布置在背面的4个+12V同步整流MosFET,型号均为PSMN2R6-40YS。

金河田电源破局的开始?金河田金牌A+电源评测

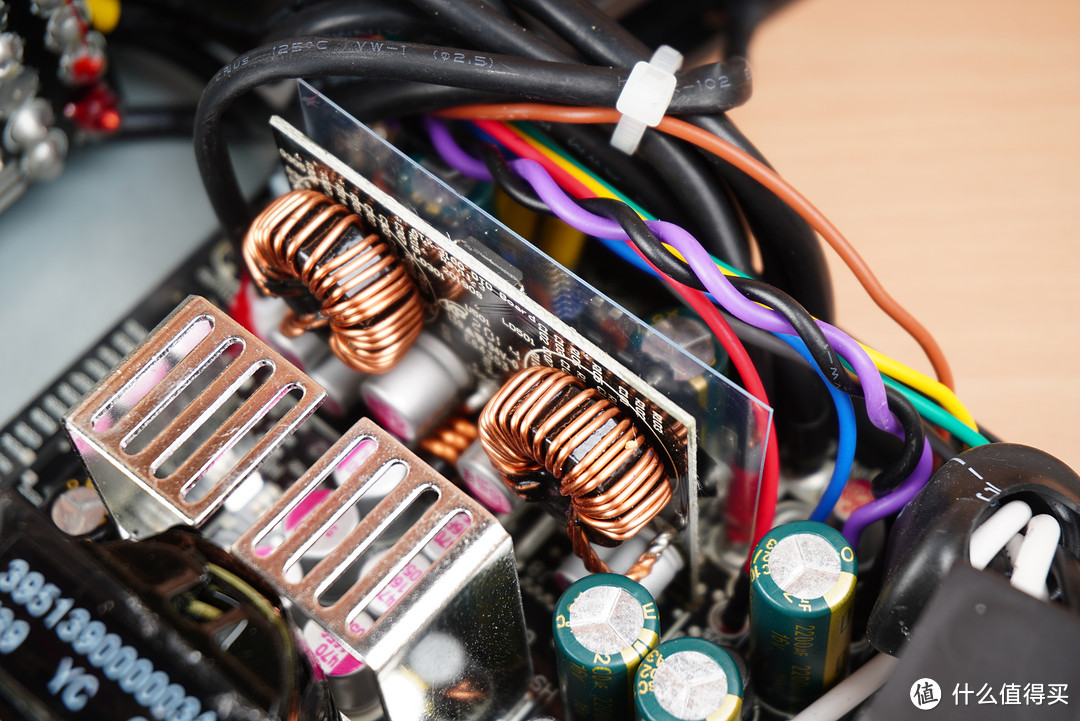

+5V、+3.3V均采用了DC toDC的设计,这也是目前主流金牌电源的做法,配置了独立的子PCB,图中竖起来的那块就是了。PWM控制器是常见的APW7159C。

金河田电源破局的开始?金河田金牌A+电源评测

模组PCB上配置了2个固态电容进行滤波。

金河田电源破局的开始?金河田金牌A+电源评测

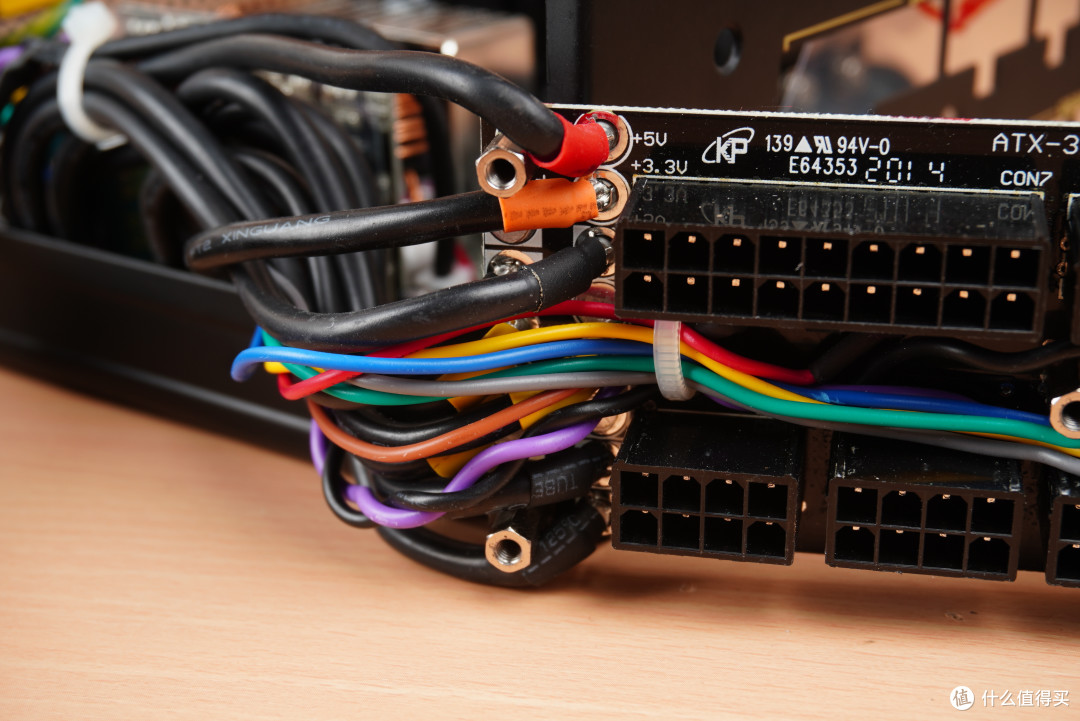

导线末端的处理也非常到位。

金河田电源破局的开始?金河田金牌A+电源评测

总的来说金河田金牌A+650W电源还是可以的,目前官方定价是599元,给了5年的质保,日系主电容,内部用料做工也还可以,属于是对得起价钱的,不过要是活动安排一下来个更低价格就可以变得香起来了。颜值应该是金河田电源产品里面的峰值了,他自身长度对于650W的电源来说就稍微长了点,要是能精简一下就会更好了。
