Besiter 倍斯特 GATE-0503排插带USB拖线板拆解测试

2019-02-17 11:00:00 5点赞 19收藏 6评论


购买理由

之前见过几次爆料,虽然手上有好几个USB输出的插线板了,但见到优惠,多屯一个也是极好的。

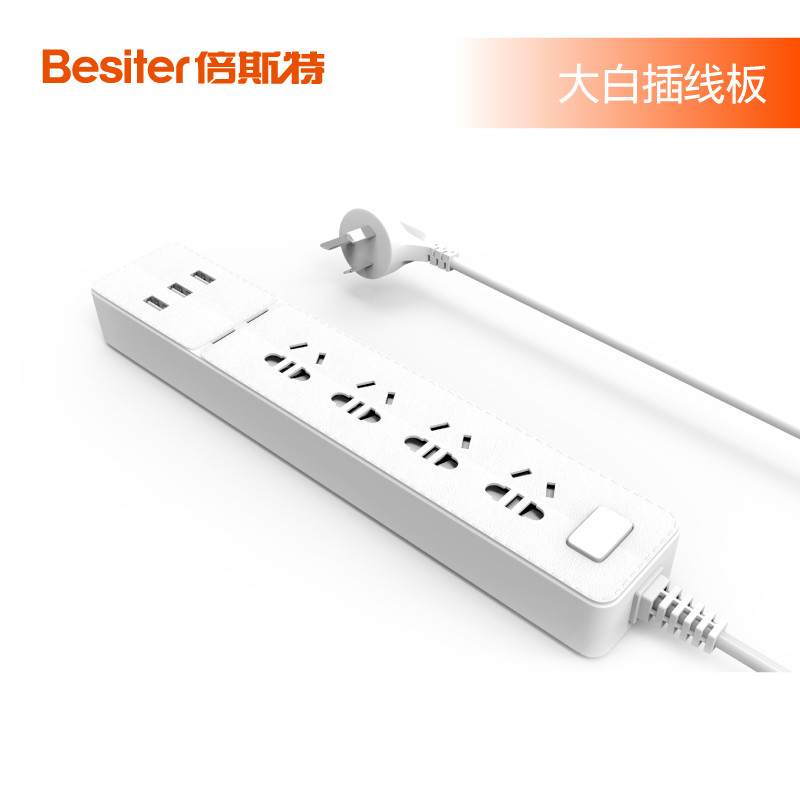

好价besiter/倍斯特 GATE-0503排插带USB拖线板4插位插座多功能接线板29.9元值友爆料原文:3USB接口2.4A急速快充,4个5孔,3个USB这个价位,还等什么疯狂醉虎| 2 评论3 收藏5去购买






外观展示

个头比小米插线板略大,分量也更重一些。个头比小米插线板略大,分量也更重一些。

还有2条自带的魔术带用于收纳还有2条自带的魔术带用于收纳

表面做成仿皮材质效果,还像模像样的弄了根缝制线,实际手感也是不错的,应该不容易划痕表面做成仿皮材质效果,还像模像样的弄了根缝制线,实际手感也是不错的,应该不容易划痕

保护门保护门

插口,最大输出5V3.4A插口,最大输出5V3.4A

电源灯是蓝色的,按下开关才会亮,实际下面只是一颗蓝色光LED电源灯是蓝色的,按下开关才会亮,实际下面只是一颗蓝色光LED

线材来源于不知名企业,应该是合格的线材来源于不知名企业,应该是合格的

背面贴纸背面贴纸

螺钉是三角形的,很容易拆螺钉是三角形的,很容易拆

脚垫双面胶质量不好,撕开后像纸一样就没任何粘性了,得去重新找双面胶粘上脚垫双面胶质量不好,撕开后像纸一样就没任何粘性了,得去重新找双面胶粘上

四周卡扣,撬开就是四周卡扣,撬开就是

内部,布局内部,布局

保护门固定还可以保护门固定还可以

一体铜条,厚度没有测试,但还算扎实一体铜条,厚度没有测试,但还算扎实

Besiter 倍斯特 GATE-0503排插带USB拖线板拆解测试

电源芯片,一片AM22A,网上介绍最大功率就是18W电源芯片,一片AM22A,网上介绍最大功率就是18W

电路板背面原件电路板背面原件

Besiter 倍斯特 GATE-0503排插带USB拖线板拆解测试




使用感受

测试了下电流输出能力:

空载电压5.23V空载电压5.23V

1A负载下,电压5.19V1A负载下,电压5.19V

2A负载,电压5.14V2A负载,电压5.14V

2.5A负载,电压5.12V2.5A负载,电压5.12V

3A负载,电压5.1V3A负载,电压5.1V

3.5A负载,电压5.11V3.5A负载,电压5.11V


总结

做工中规中矩,铜条厚度还算扎实。

USB电路设计较为简洁,也许是电源芯片功能已经足够,带负载能力合格,单口最高能5.11V&3.37A,电压保持能力还可以。
