明纬开关电源HSP-300-5测试

最近，工作了10年的LED屏，电源出问题了。小黄鱼上找了一款2手的明纬电源替换。

明纬电源型号是HSP-300-5，输出300W 5V 60A；原来的是联创的 A-200-5，输出200W 5V 40A。

比较一下体积。

明纬的电源功率大一半，体积却只有一半不到。

这款电源带功率因素校正，而且效率很高，说明书标称5伏输出可以达到87%的效率。发热少，自然体积就小。

安装尺寸、原理框图和使用条件。

整体成色不错，生产日期大概2017年。

用漆包线泡在水里面作为负载，测试一下温升和效率。

刚收到货状态下的电流54.1A。

输出电压4.66V，应该是调整过的。输出功率252.1W。

通电1分钟后的温升，最高26.2℃（环境温度27℃）。

通电10分钟后的温升，最高47.5℃（环境温度27℃）。

通电30分钟后的温升，最高48.2℃（环境温度27℃）。温升已经稳定。热点在开关管，另外PFC电感热量也比较高。

测试过程中水烧开了。

下面测试效率，电压调到5.168V。

此时输出电流57.0A，输出功率294.58W。

输入功率341.39W，电源效率86.3%，耗散功率46.81W。

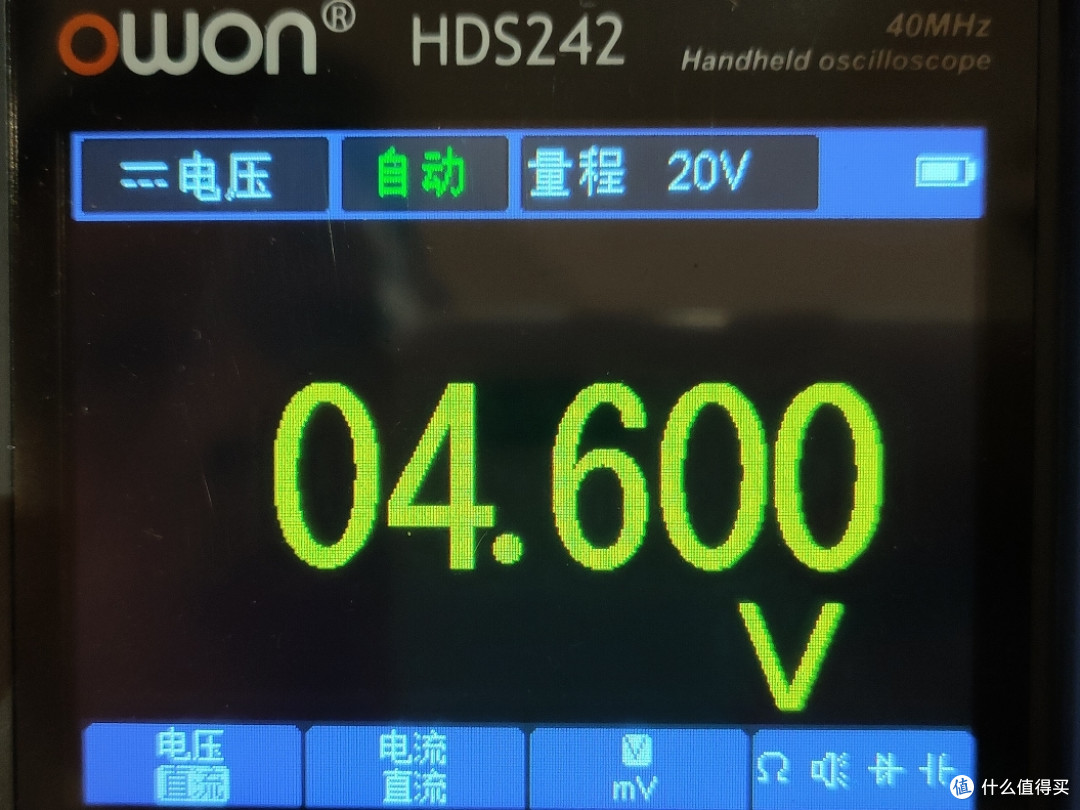

LED屏供电电压低一点，发热没那么严重，所以后面的测试输出电压调到4.6V。

此时输出电流34.2A，输出功率157.32W

输入功率187.36W，电源效率84%，耗散功率30.04W。

输出电压4.602V。

此时输出电流17.65A，输出功率81.23W，耗散功率24.69W。

输入功率105.92W，电源效率76.7%

输出电压4.606V。

此时输出电流8.54A，输出功率39.34W。

输入功率54.86W，电源效率71.7%，耗散功率15.52W。

空载功率2.33W。
