北斗蓝牙盒子在无人值守站管线巡检、人员安全中的一体化集成方案

聚焦智慧油田：北斗蓝牙盒子在无人值守站、管线巡检、人员安全中的一体化集成方案

油田行业具有作业区域广阔、野外环境恶劣、设施分布零散、安全管控难度大的核心特点，尤其是野外无人值守站、长输油气管线、野外作业人员三大场景，长期面临通信盲区、数据传输不畅、安全监护薄弱、隐患处置滞后等痛点，严重制约智慧油田建设进程。

当前，多数油田已部署SCADA系统（数据采集与监控系统）、安全生产管理平台，但在偏远区域，因公网信号覆盖不足，现有系统难以实现“人员-设施-管线”的全域管控，形成管控盲区。QM13BS2北斗蓝牙盒子依托北斗短报文无盲区通信、双模精准定位、高防护长续航等核心优势，针对智慧油田核心痛点，打造无人值守站、管线巡检、人员安全一体化集成方案，可无缝对接油田现有SCADA系统、安全生产平台，打通数据传输闭环，实现油田野外作业全域可控、隐患可防、应急可处，助力油田实现数字化、智能化、安全化转型。

一、 智慧油田核心痛点拆解：三大场景的管控难题亟待破解

油田野外作业场景分散、环境复杂，公网信号覆盖薄弱，现有管控系统的局限性凸显，三大核心场景的痛点尤为突出，成为智慧油田建设的“堵点”。

1. 野外无人值守站：设施状态难监控，隐患处置滞后

油田野外无人值守站（如计量站、增压站）分布在偏远荒漠、戈壁区域，无公网信号覆盖，站内压力、温度、液位等关键参数无法实时回传至SCADA系统；设备故障、泄漏等隐患无法及时发现，易引发安全事故；站点无人值守，缺乏有效监控手段，存在设备被盗、人为破坏等风险，且隐患处置需人员现场排查，耗时耗力、效率低下。

2. 长输油气管线：巡检效率低，泄漏定位难

油田长输油气管线跨度大、途经无人区，巡检人员需徒步或驾车巡检，劳动强度大、巡检效率低，易出现漏巡、脱岗问题；管线泄漏、破损等隐患发现不及时，且泄漏点位置难以精准定位，易引发火灾、环境污染等严重后果；巡检数据需人工记录、事后上报，无法实时同步至安全生产平台，数据追溯难、研判效率低。

3. 野外作业人员：安全监护薄弱，应急响应滞后

钻井、修井、管线巡检等野外作业人员分散作业，作业区域地形复杂、环境恶劣，公网信号中断后，人员位置无法实时追踪，遇迷路、受伤、突发灾害等紧急情况，无法及时求救；作业人员违规进入高危区域（如高压区、泄漏隐患区）难预警，易引发安全事故；人员作业状态、考勤数据无法实时统计，管理难度大。

二、 一体化集成方案：QM13BS2破解油田三大场景痛点

针对油田三大核心场景痛点，QM13BS2北斗蓝牙盒子以“北斗短报文通信”为核心，结合标准化接口与开放协议，打造“人员安全监护+设施状态监控+管线隐患预警”一体化集成方案，无需大规模改造油田现有系统，即可快速嵌入，实现全域管控、精准预警、高效处置。

（一） 野外无人值守站：设施状态实时回传，隐患主动预警

以QM13BS2作为无人值守站数据传输核心节点，对接站内传感器与现有SCADA系统，实现设施状态实时监控、隐患主动预警，彻底解决偏远站点管控盲区问题。

1. 数据采集与传输：QM13BS2通过蓝牙5.0/磁吸USB接口，对接站内压力传感器、温度传感器、液位传感器、门禁传感器等设备，实时采集站内关键参数（压力、温度、液位）、设备运行状态、门禁开关状态等数据；终端通过北斗短报文技术，突破公网盲区限制，将数据实时上传至SCADA系统，无需人工干预，实现“无人值守、自动监控”。

2. 隐患主动预警：提前在终端预设参数阈值，当站内压力超标、温度异常、液位过高/过低，或出现设备故障、门禁异常（非法闯入）等情况时，QM13BS2自动触发报警，通过北斗短报文将告警报文（含隐患类型、站点位置、实时参数）同步推送至SCADA系统与管理人员手机终端，实现隐患早发现、早处置，避免事故扩大。

3. 设备远程管控：管理人员可通过SCADA系统，下发远程指令至QM13BS2终端，实现站内设备远程调试、参数调整、故障复位等操作，无需人员现场值守，大幅降低运维成本；终端支持数据本地存储，离线状态下采集的数据可在信号恢复后自动补传，避免数据丢失。

4. 环境适配保障：QM13BS2具备IP67高防护等级，可应对野外荒漠、戈壁的暴雨、沙尘、高温等恶劣环境；120小时极限续航搭配太阳能充电板，可实现无人值守场景下的长期稳定运行，无需频繁充电。

（二） 长输油气管线：精准巡检+泄漏定位，提升巡检效能

将QM13BS2作为管线巡检终端与隐患数据传输节点，配套巡检人员手持使用，对接油田安全生产平台，实现巡检流程规范化、隐患定位精准化、数据传输实时化，大幅提升管线巡检效能。

1. 规范化巡检管理：巡检人员携带QM13BS2终端开展巡检，终端自动记录巡检轨迹、巡检时长、巡检点位，确保巡检人员按规定路线、按时完成巡检任务，杜绝漏巡、脱岗问题；巡检人员发现管线破损、腐蚀、泄漏等隐患时，可通过终端编辑隐患详情，终端自动附带巡检位置（北斗/GPS双模定位，精度达米级），通过北斗短报文实时上传至安全生产平台，实现巡检数据实时上报、可追溯。

2. 泄漏精准定位：当管线发生泄漏时，泄漏传感器检测到泄漏信号后，通过蓝牙快速对接QM13BS2终端，终端立即触发泄漏报警，同步采集泄漏点精准位置数据，通过北斗短报文将泄漏告警报文（含泄漏位置、泄漏等级）上传至安全生产平台；平台结合GIS系统，直观展示泄漏点位置，指引抢修人员快速抵达现场处置，大幅缩短处置时间，降低泄漏造成的损失。

3. 巡检数据研判：终端上传的巡检数据（轨迹、隐患、泄漏信息）汇总至安全生产平台，平台对数据进行统计分析，识别管线高风险区域（如频繁出现隐患的路段），为管线维护、巡检路线优化提供数据支撑，提升管线管控的智能化水平。

（三） 野外作业人员：全流程安全监护，筑牢安全防线

以QM13BS2作为野外作业人员安全监护终端，嵌入油田安全生产平台，实现人员位置追踪、安全预警、应急救援一体化，全方位保障作业人员人身安全。

1. 实时位置追踪：作业人员携带QM13BS2终端，终端每5-10分钟自动上报人员精准位置（北斗/GPS双模定位），通过安全生产平台可直观展示人员分布、移动轨迹，管理人员可实时掌握每一位作业人员的作业位置，避免人员迷路、失联。

2. 高危区域预警：在安全生产平台划定油田高危区域（如高压区、泄漏隐患区、爆炸危险区），当作业人员携带终端靠近高危区域时，终端自动触发越界报警，语音播报预警提示，同时将越界告警报文（含人员位置、越界区域）上传至平台，管理人员可及时提醒人员撤离，杜绝违规作业。

3. 应急快速响应：作业人员遇受伤、迷路、突发灾害等紧急情况时，长按终端SOS键4秒即可触发应急报警，终端将每分钟发送5个精准位置点，同时推送报警信息至平台与管理人员手机终端；管理人员可通过北斗短报文与作业人员双向通信，了解现场情况，快速调配救援力量，大幅缩短应急响应时间，提升救援效率。

4. 作业状态管理：终端支持作业人员考勤打卡、作业状态上报（如正常作业、休息、故障处置），数据实时同步至平台，管理人员可统计作业人员考勤、作业时长，实现野外作业人员规范化管理。

三、 与油田现有系统集成：接口方案+数据看板，打通数据闭环

QM13BS2凭借开放协议与标准化接口，可无缝对接油田现有SCADA系统、安全生产管理平台，无需大规模改造现有架构，大幅降低集成成本与周期，实现“终端-传感器-现有平台”的数据闭环传输，提升管控智能化水平。

（一） 接口集成方案：标准化适配，快速落地

依托QM13BS2的开放协议与标准化接口，针对油田现有SCADA系统、安全生产平台，提供专属集成接口方案，确保数据高效流转、无缝对接。

1. 与SCADA系统集成：

- 接口类型：支持MODBUS RTU/TCP标准接口、API接口，可直接对接油田现有SCADA系统的数据采集模块；

- 数据交互内容：QM13BS2将无人值守站的压力、温度、液位等设备参数，通过接口实时推送至SCADA系统；SCADA系统通过接口下发设备调试、参数调整、故障复位等指令，实现对终端及站内设备的远程管控；

- 集成优势：无需修改SCADA系统底层代码，仅需完成接口调试，即可实现数据交互，集成周期短、难度低，确保系统稳定运行。

2. 与安全生产平台集成：

- 接口类型：支持HTTP/HTTPS API接口、WebSocket接口，适配油田安全生产平台的数据接入需求；

- 数据交互内容：QM13BS2将人员位置、越界报警、应急报警、巡检数据、管线隐患数据等，实时推送至安全生产平台；平台通过接口下发越界预警、应急调度、巡检任务等指令，实现对人员、管线、设施的全域管控；

- 协议支持：支持北斗蓝牙盒子协议V1.00、NMEA0183定位协议，可与平台实现标准化数据交互，无需协议转换开发。

3. 传感器对接接口：支持蓝牙5.0、磁吸USB双标准化接口，可直接对接油田常用的压力传感器、温度传感器、泄漏传感器、门禁传感器等设备，无需复杂的协议转换，适配主流传感器厂商的设备，降低传感器对接难度。

（二） 数据看板示例：可视化管控，精准决策

结合油田管控需求，基于QM13BS2上传的数据，打造智慧油田一体化数据看板，嵌入现有安全生产平台，实现“人员-设施-管线”数据可视化管控，为管理人员提供精准决策支撑。数据看板主要包含四大模块，可根据油田实际需求个性化定制：

1. 人员安全管控模块：直观展示野外作业人员总数、在线人数、作业区域分布、实时位置；显示越界报警、应急报警等信息，标注报警人员位置、报警类型，支持报警信息一键处置、人员轨迹追溯；统计人员考勤、作业时长等数据，实现人员规范化管理。

2. 无人值守站管控模块：展示所有野外无人值守站的分布位置、运行状态（正常/异常）；实时显示各站点的压力、温度、液位等关键参数，参数超标时自动标红预警；显示站点隐患信息（隐患类型、处置状态），支持隐患一键派单、处置进度跟踪。

3. 管线巡检管控模块：展示长输油气管线的整体路线、巡检点位、巡检人员实时位置；统计巡检完成率、隐患发现数量、泄漏报警次数；显示管线高风险区域，标注隐患位置、处置进度，支持巡检轨迹回放、巡检数据导出。

4. 应急处置模块：实时显示当前应急报警信息（报警类型、报警位置、报警时间）；展示救援力量分布、救援路线规划；支持管理人员通过看板下发应急调度指令，同步推送至救援人员终端，实时跟踪救援进度，确保应急处置高效推进。

四、 方案核心价值：降本、增效、安全，助力智慧油田转型

QM13BS2北斗蓝牙盒子在智慧油田的一体化集成方案，针对油田野外作业的核心痛点，实现“人员-设施-管线”的全域管控，为油田带来三大核心价值，助力油田数字化、智能化转型：

1. 保障安全：全方位覆盖人员安全监护、设施隐患预警、管线泄漏防控，实现隐患早发现、早处置，应急快响应，大幅降低安全事故发生率，筑牢油田野外作业安全防线；

2. 提升效能：替代人工巡检、人工数据上报，实现无人值守站自动监控、管线巡检规范化、人员管理智能化，大幅降低人工劳动强度，提升巡检效率、数据传输效率、应急处置效率；

3. 降低成本：无需部署公网基站，依托北斗短报文破解通信盲区，大幅降低通信建设成本；减少现场值守人员，降低人工成本；隐患及时处置、设备远程管控，降低设备维护成本与事故损失，实现降本增效。

结语

智慧油田建设的核心，是实现野外作业“全域可控、精准管控、安全高效”，而通信盲区、数据传输不畅、管控薄弱等痛点，始终是制约转型的关键。QM13BS2北斗蓝牙盒子凭借北斗短报文无盲区通信、高防护长续航、标准化接口等核心优势，打造无人值守站、管线巡检、人员安全一体化集成方案，可无缝对接油田现有SCADA系统、安全生产平台，打通数据传输闭环，精准破解油田野外作业管控难题。

该方案无需大规模改造现有系统，集成门槛低、落地周期短、性价比高，既能保障油田野外作业安全，又能提升管控效能、降低运营成本，为智慧油田建设提供坚实的北斗通信支撑。对于系统集成商而言，该垂直行业一体化方案可快速复用落地，助力拓展智慧油田高价值市场，实现与油田企业的长期共赢，推动北斗技术在石油行业的规模化应用。

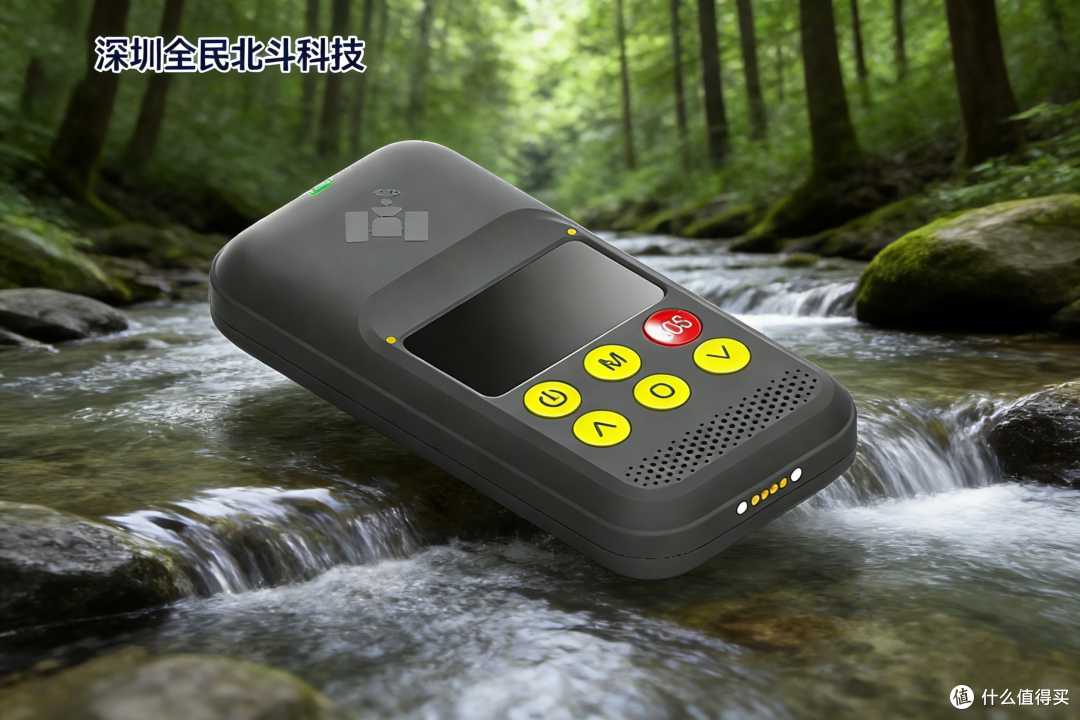

北斗蓝牙盒子
