这份指南系统梳理了PCB设计中的28条黄金法则，从元器件布局到信号布线，直击设计痛点。无论是新手入门还是资深工程师复盘，都能从中获得清晰、可执行的优化思路，有效提升电路板的性能与稳定性。
智能速览
布局遵循先大后小、先难后易的核心原则。
关键信号线优先布线，并保证其回路面积最小。
差分走线需等长等距，以发挥其抗干扰优势。
相邻层走线方向应正交，以有效避免层间串扰。
确保电源与地层的完整性，是整个系统稳定的基础。
采用3W、20H等规则，能有效抑制电磁干扰。
精华内容
想要设计出稳定可靠的PCB，绝非易事。从元器件的合理摆放，到每一根信号线的精心规划，都蕴含着诸多细节与准则。下面将深入探讨这些关键的设计规则。
布局之道

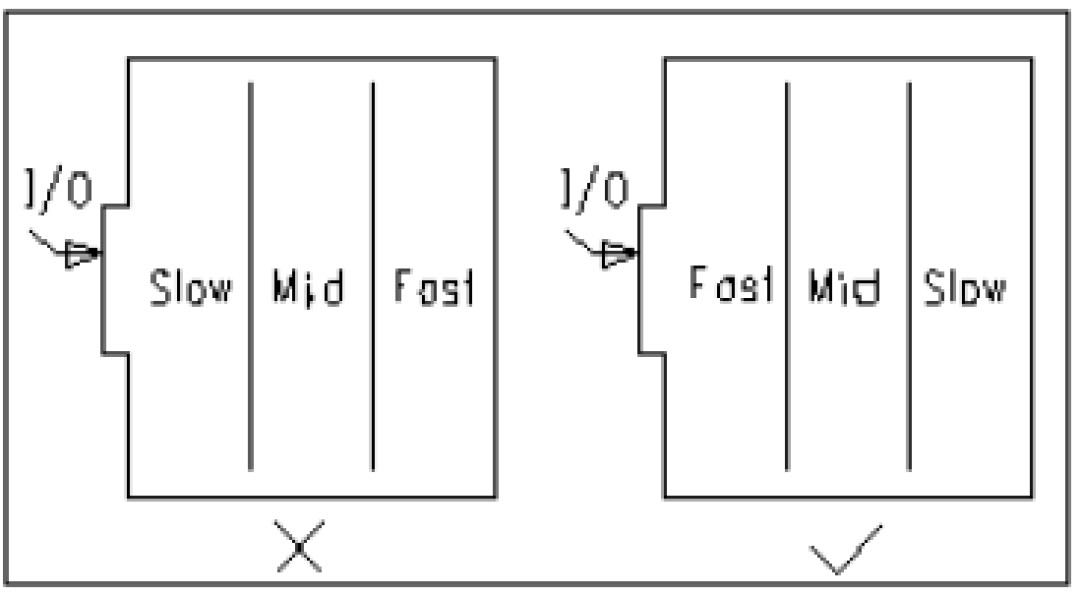

元器件布局是PCB设计的第一步，也是决定成败的基础。首先，应遵照“先大后小，先难后易”的原则，将重要的单元电路和核心元器件优先放置。布局时需参考原理框图，按照单板的主信号流向安排主要元器件的位置，确保信号路径顺畅。
其次，元器件排列要便于后续的调试和维修，小元件周围不能放置大元件，需要调试的元器件周围要预留足够空间。对于结构相同的电路部分，应尽量采用“对称式”布局，同时兼顾均匀分布、重心平衡和版面美观。
散热问题同样关键，发热元件应均匀分布以利于散热，而温度敏感器件则必须远离发热量大的元器件。最后，去耦电容要尽量靠近IC的电源管脚，使其与电源和地形成的回路最短，以保证电源纯净。
布线策略
布线阶段的核心目标是保证信号完整性与电磁兼容性。布线应遵循优先次序：模拟小信号、高速信号、时钟信号等关键信号优先布线，并从连接关系最复杂的器件和连线最密集的区域开始着手。
一个基本规则是相邻层的走线方向应成正交结构，避免不同信号线在相邻层同向走线，从而减少不必要的层间串扰。如果板层结构限制无法避免，则应考虑用地平面隔离。此外，任何情况下都应避免出现一端浮空的布线（Dangling Line），以防产生“天线效应”，减少不必要的辐射干扰。
电源线与地线应尽量粗而短，根据1mm线宽对应1A电流的经验值来设计，并保持它们构成的环路面积最小，这是保障系统稳定的基础。
信号完整性
在高速电路设计中，保证信号质量至关重要。差分走线是关键信号常用的设计方式，其优势在于强大的抗干扰能力和能有效抑制EMI。要实现这些优势，布线时必须严格遵守“等长、等距、尽量靠近”的原则，以确保差分阻抗一致，减少共模分量和反射。
应极力避免直角走线，因为它会使传输线线宽变化，造成阻抗不连续，进而产生信号反射和EMI。时钟线是对EMC影响最大的因素之一，应少打过孔，避免与其它信号线长距离并行走线，并远离板上的电源部分。时钟发生芯片和晶振下方不应走线，应铺铜隔离。
为减少线间串扰，应保证线中心间距不小于3倍线宽，即“3W规则”，此条件下可保持70%的电场不互相干扰。若要达到98%的电场隔离，则需采用10W的间距。
高级技巧
在实际设计中，一些高级技巧和检查规则能进一步提升PCB品质。蛇形线常用于调节延时以满足时序要求，但设计者要有清醒认识：蛇形线会破坏信号质量，应尽量避免使用，仅在必要时（如保证信号保持时间）才谨慎采用。

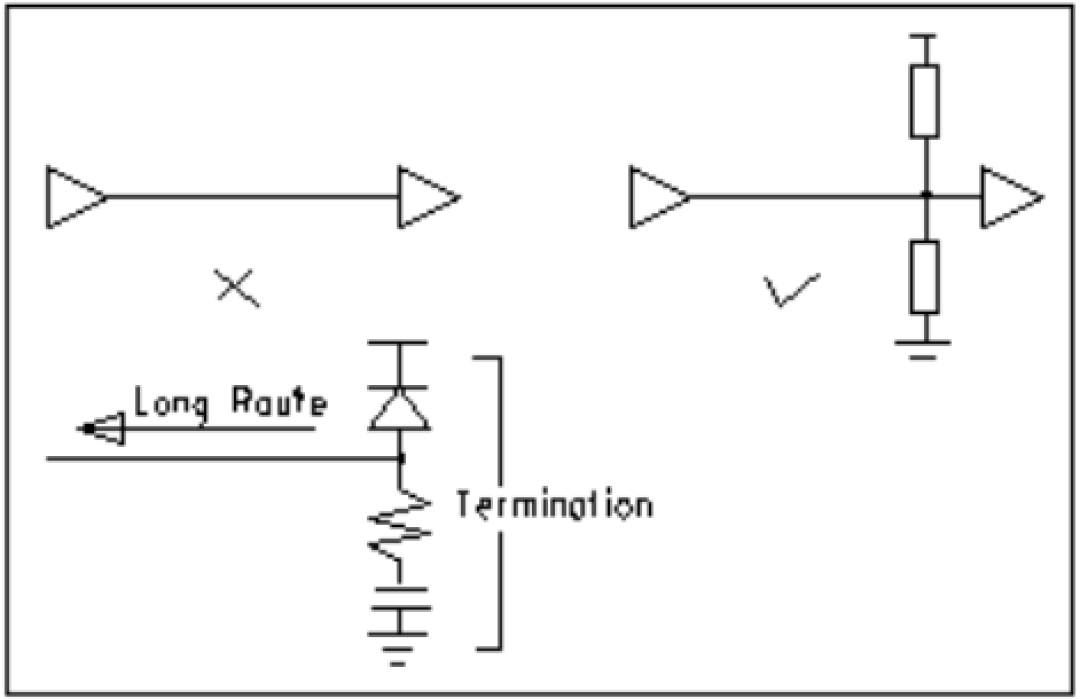

阻抗匹配是高速数字电路设计的核心，同一网络的布线宽度应保持一致，线宽变化会造成阻抗不均匀，在高速信号下产生反射。当布线延迟时间大于信号上升时间的1/4时，就必须考虑阻抗匹配，可采用始端串联或终端并联等方式。
针对电磁兼容性，还有“20H规则”，即将电源层相对地层内缩20H（H为电源与地之间的介质厚度），可将70%的电场限制在接地层边沿内，有效减小边沿效应产生的电磁辐射。最后，必须检查并消除信号线的自环和过长的分枝，这些都可能成为辐射干扰源。
掌握这些设计规则，是从理论走向实践的关键一步。优秀的PCB设计不仅关乎功能实现，更是对性能、稳定性和可靠性的综合考量。随着技术不断演进，你对这些准则的理解又有哪些新的感悟？
