H5228露营灯升降压DC-DC恒流驱动IC方案设计
2025-12-25 14:51:27
0点赞
0收藏
0评论
H5228露营灯升降压DC-DC恒流驱动IC方案设计
一、方案介绍：

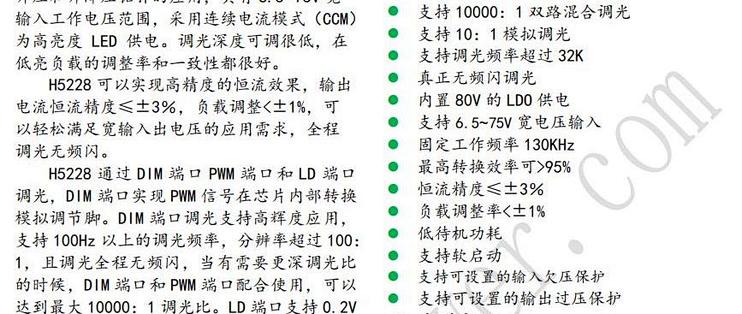

惠海半导体 H5228 是一款调光性能优异的 LED 恒流驱动器，支持降压、升压、升降压三种拓扑架构，适配 6.5~75V 超宽输入电压范围，采用连续电流模式（CCM）为高亮度 LED 稳定供电，凭借出色的低亮负载调整率与一致性，满足各类复杂照明场景的深度调光需求。
芯片核心优势聚焦高精度恒流与无频闪调光：输出电流恒流精度优异，负载调整率＜±1%，可轻松应对宽电压输入输出的应用场景；全程调光无频闪，既能保障视觉舒适度，又能完美适配教室照明、护眼台灯等对频闪要求严苛的领域。
调光功能灵活且扩展性强，支持DIM、PWM、LD 三端口协同调光：
DIM 端口可将 PWM 信号转换为模拟调节信号，适配 100Hz 以上调光频率，调光分辨率超 100:1，满足高辉度照明的细腻调光需求；
当 DIM 端口与 PWM 端口配合使用时，调光比可提升至 10000:1，实现极深度调光，覆盖从强光到微光的全场景需求；
LD 端口支持 0.2V~2.5V 电平范围的模拟调光，外接电容至地时还可灵活设置软启动时间，避免开灯瞬间的电流冲击。
此外，芯片的 DIM、PWM、LD、UVLO 管脚内置上拉电阻，VFB 管脚内置下拉电阻，未使用时可直接悬空，大幅简化外围电路设计；输出电流通过 ISENSEN 脚对 VIN2 端口的检流电阻精准设定，变更检测电阻位置即可支持共阳接法，适配更多样化的电路设计方案。
H5228 采用 ESOP-16 封装，集成度高、布局灵活，为高集成度照明方案提供稳定可靠的驱动选择。
二、方案应用：
H5228是专为智能调光设计的高性能高压DCDC转换芯片，已在各大照明厂大批量应用，出货量大、稳定成熟、性价比高。
