蓝牙传输CAN报文：方案选型与实践指南

在工业自动化、汽车电子和智能设备等领域，CAN总线因其高可靠性和实时性，成为设备间通信的核心标准。随着无线技术的普及，通过蓝牙传输CAN报文的需求日益增长，这种方式能灵活连接移动设备与CAN网络，简化调试、数据采集和远程监控流程。本文将系统梳理蓝牙传输CAN报文的技术要点、推荐方案及实践注意事项。

一、核心需求与技术挑战

通过蓝牙传输CAN报文，本质是将CAN总线的帧数据（如CAN 2.0A/B标准帧、CAN FD帧）封装为蓝牙数据帧，再通过无线链路传输。其核心需求包括：

- 实时性：工业控制场景要求传输延迟低，通常需控制在100ms以内

- 可靠性：确保CAN报文不丢失、不错序，支持重传机制

​- 兼容性：适配不同CAN设备（如CAN控制器、ECU）和蓝牙版本

​- 易用性：支持即插即用，提供标准化API或上位机软件

同时，技术挑战主要来自两方面：一是蓝牙自身的传输延迟和抗干扰能力可能影响CAN报文的实时性；二是需在蓝牙协议栈中实现CAN报文的解析、封装与校验，确保数据完整性。

二、推荐方案：蓝牙CAN模块选型

目前主流的实现方式是采用集成CAN控制器和蓝牙模块的蓝牙CAN转换器（或称"蓝牙CAN模块"），无需用户自行开发底层驱动，开箱即用，稳定性更高。以下是两类主流推荐方案：

1. 经典蓝牙（BR/EDR）方案

- 代表模块：基于CSR8670、TI CC2564等芯片的CAN模块

- 优势：

- 传输速率稳定（最高3Mbps），适合中等数据量的CAN报文传输

​- 支持SPP（串口仿真协议），可将CAN报文封装为串口数据，上位机通过虚拟串口即可接收，兼容性极强

​- 连接稳定，抗干扰能力优于低功耗蓝牙早期版本

​- 适用场景：工业设备调试、汽车诊断工具、需要持续传输CAN报文的场景

2. 低功耗蓝牙（BLE）方案

- 代表模块：基于Nordic nRF52840、TI CC2640等芯片的CAN模块

​- 优势：

​- 功耗极低，适合电池供电的移动设备（如手持诊断仪）

​- 支持GATT协议，可自定义服务和特征值，方便手机APP（iOS/Android）直接读取CAN数据

​- 蓝牙5.0及以上版本支持长距离传输（最远100米）和高速率（2Mbps），兼顾距离与速度

​- 适用场景：智能传感器数据采集、便携式CAN监控设备、低功耗物联网场景

三、关键技术指标与选型建议

选择蓝牙CAN模块时，需重点关注以下指标：

1. CAN协议支持：确认模块是否兼容目标CAN标准，如CAN 2.0A（11位ID）、CAN 2.0B（29位ID）、CAN FD（灵活数据速率），以及波特率范围（通常支持250kbps、500kbps、1Mbps等）。

​2. 蓝牙版本与协议：经典蓝牙优先选支持SPP的模块，确保与传统上位机软件兼容；低功耗蓝牙建议选5.0以上版本，兼顾功耗和传输性能。

3. 传输延迟与可靠性：工业级模块通常支持报文缓存和重传机制，延迟可控制在50ms以内；部分高端模块还支持CAN报文过滤功能，只传输需要的帧，减少数据量。

​4. 供电与接口：模块需适配现场供电（如5V/12V），接口方面，CAN端需支持CAN_H/CAN_L差分信号，蓝牙端支持UART或USB与上位机连接。

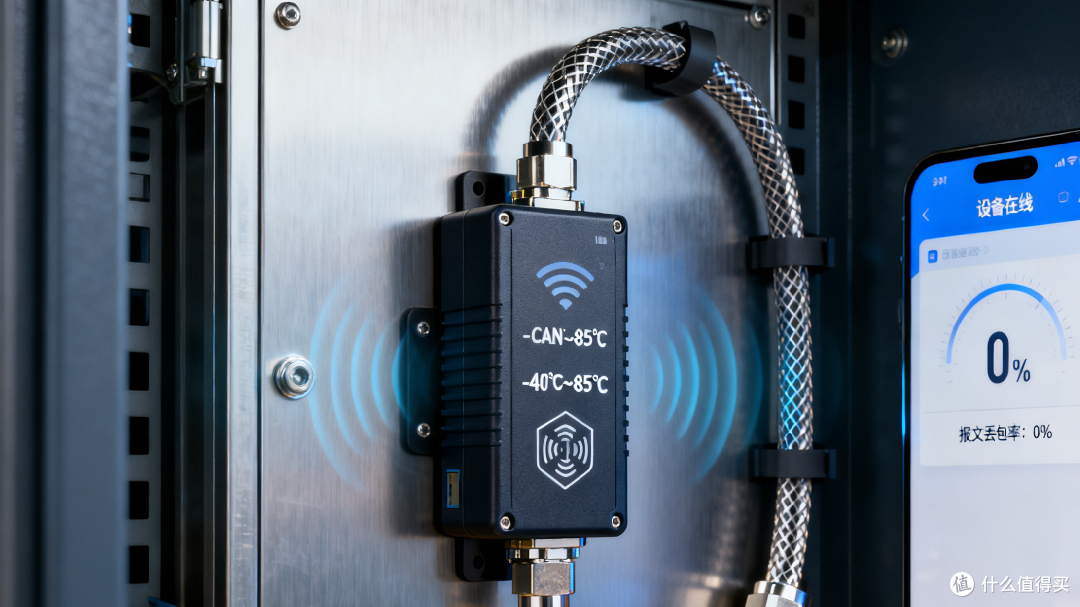

​5. 工业级设计：若用于恶劣环境，需选择具备防电磁干扰（EMI）、宽温（-40℃~85℃）、防振动的工业级模块，确保长期稳定运行。

四、实践部署与优化建议

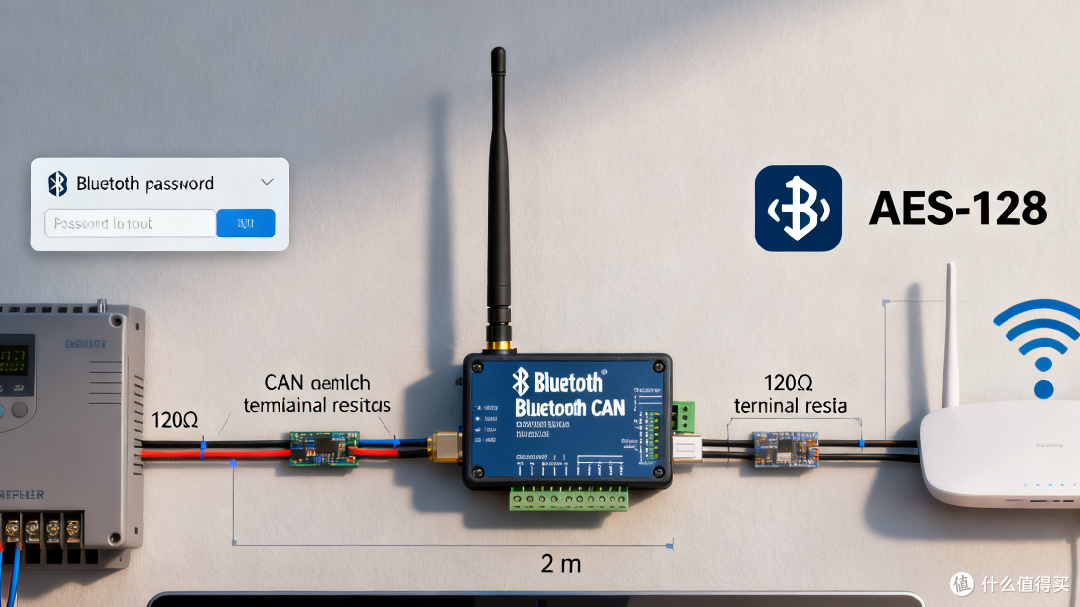

1. 硬件连接：将蓝牙CAN模块的CAN_H/CAN_L与目标CAN总线对应连接，注意添加120Ω终端电阻（若总线两端未接），避免信号反射；蓝牙端通过USB或串口与电脑、手机等设备连接。

​2. 软件配置：通过模块自带的配置工具或APP，设置CAN波特率、蓝牙名称、配对密码等参数；上位机端可使用CANoe、CANalyzer等专业软件，或通过Python、C#调用串口/蓝牙API解析数据。

​3. 抗干扰优化：

​- 避免将模块与Wi-Fi路由器、变频器等强干扰源近距离放置

​- 采用屏蔽线连接CAN总线，减少电磁干扰

​- 若使用低功耗蓝牙，选择空旷环境部署，避免墙体遮挡导致信号衰减

​4. 数据安全：对于敏感场景，可通过蓝牙配对密码、数据加密（如AES-128）等方式保护CAN报文不被窃取或篡改。

五、总结

蓝牙传输CAN报文是一种灵活高效的无线通信方案，通过选择合适的蓝牙CAN模块，可快速实现CAN网络与移动设备的连接，降低布线成本，提升系统扩展性。在选型时，需根据实际场景（实时性、功耗、环境）选择经典蓝牙或低功耗蓝牙方案，并关注CAN协议兼容性、传输可靠性和工业级设计等核心指标。

未来，随着蓝牙5.3、CAN FD等技术的普及，蓝牙传输CAN报文的实时性和数据吞吐量将进一步提升，为工业物联网、智能汽车等领域的无线化升级提供更有力的支持。
