一、前言


了解主板硬件参数的小伙伴,肯定对B760芯片组的通道数印象深刻,相比较于上代的B660芯片组,其将4条PCIe3.0通道升级成了PCIe4.0,这样就可以轻松支持两块PCIe4.0 x 4的固态硬盘了。便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

但精通计算的小伙伴也发现了,在支持两块PCIe4.0 x 4固态硬盘都跑到满带宽的情况下,依然还有PCIe4.0 x 2的通道数剩余,是不是还能再来一个PCIe4.0 x 2的M2固态插槽呢?便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

主流的B760主板都是mATX规格的,其主板面积并不大,想要在这么大的空间内,塞下三个M2插槽,还是有点难度的。蘑菇自己知道的、三个M2插槽的B760M主板,也就华擎的B760M PG SONIC和七彩虹的一款B760M。便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测


其实这个问题很好解决,将主板的规格从mATX增大到ATX,主板空间不够的问题迎刃而解,既能轻松放下三个M2插槽,还能增加一些PCIe插槽,提高主板的拓展性。这对于一些想要更强拓展性,但预算够不到Z790主板的小伙伴来说,还是非常不错的。便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

华擎的匠心系列B760 Pro RS D5主板,就是这样一款ATX规格的B760主板。并且,其相比较于相同定位的mATX型号,除了拓展性方面有提高之外,在主板的供电方面亦有加强,同时保持了基本相同的售价,真正“加量不加价”!对于一些对机箱大小没有那么敏感的小伙伴,换个ATX机箱,选择这块主板,性价比非常高。便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

华擎(ASRock)B760ProRS匠心系列D5主板支持CPU13700/13600F(IntelB760/LGA1700)1199元京东去购买




二、华擎匠心系列B760 Pro RS D5主板 开箱


▼主板的包装盒要更大一些,毕竟里面是ATX规格的主板。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

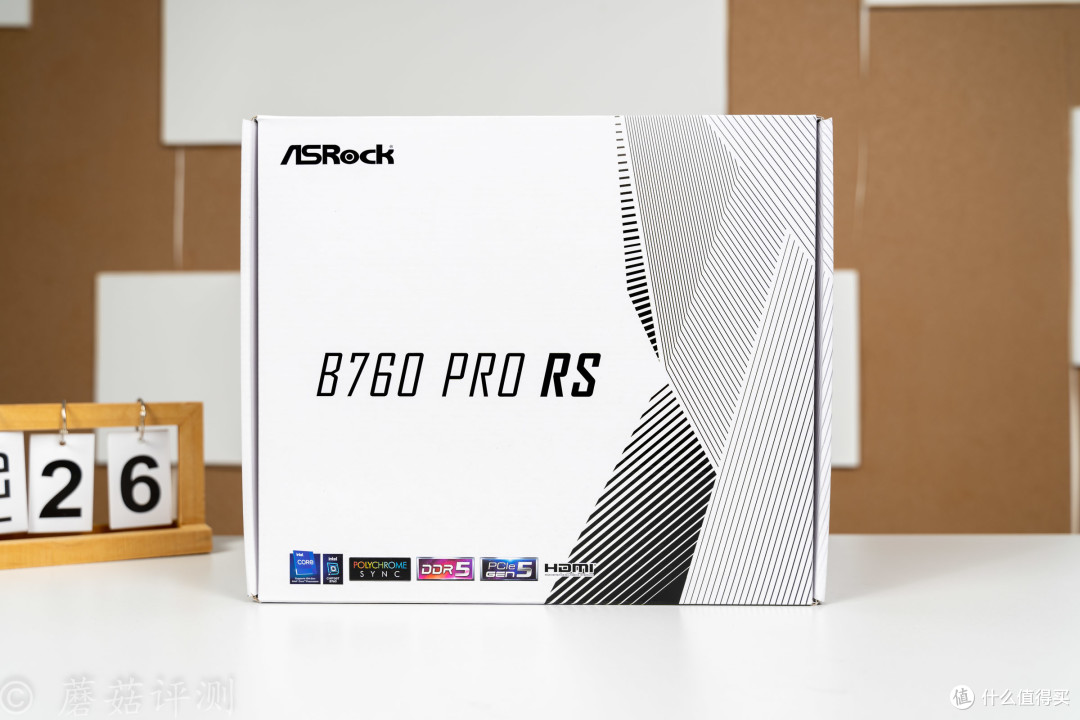

▼包装盒的外观设计很简约,采用白黑配色,左侧是主板的型号。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼包装盒的背面有主板的详细参数,在M2插槽方面,可以清楚的看到有两个PCIe4.0 x 4,一个PCIe4.0 x 2。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼包装盒内部的设计也很不错,主板放底部,有泡沫保护,配件放上面,还有独立的包装袋,好评。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼包装盒内除了主板之外,还有一本说明书,两根SATA线,以及一些固定螺丝。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测




三、华擎匠心系列B760 Pro RS D5主板 外观


▼主板的外观很漂亮,正面覆盖了不少金属件,还都是银白色的。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板的左侧供电和上侧供电覆盖的金属件体积很大,最上面的M2插槽也标配了金属散热件。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼底部就是南桥部分有银色的金属散热件了,旁边是一些M2插槽和PCIe插槽。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板的CPU辅助供电插槽采用双8Pin设计,不错不错。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼右侧有四个4Pin的风扇供电插座,两个灯效插座,分别是一个5V三针ARGB、一个12V四针RGB。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼下面是主板24Pin供电插座,底部有机箱前置USB3.0插座和Type-C插座。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板标配四个内存插槽,均支持DDR5。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板的CPU针脚保护盖设计的不错,中间还有华擎的LOGO贴纸,周围是数量众多的电容、电感,看着供电规格有点给力。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼最上面的M2插槽标配了一个金属散热片,下面的PCIe5.0 x 16插槽有金属件包裹,提升整体的强度和寿命表现。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼左侧还有一个M2 WIFI插座,方便拓展M2无线网卡。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板的右下角,有四个SATA3.0接口,底部还有四个DeBug指示灯。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼中间部分,上下各有一个M2插槽,还有两条全长的PCIe插槽,最上面的是一个PCIe3.0 x 1,中间是个PCIe4.0 x 4,最下面是一个PCIe3.0 x 1。下面两个PCIe插槽很不错,全场的,方便安装一些设备,可以起到很好的辅助固定的作用。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板底部,各种接口非常丰富。从左到右依次是音频插座、12V四针RGB插座、5V三针ARGB插座、雷电设备插座、清空Cmos跳线插座、4Pin风扇供电插座两个。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼右侧还有一个USB2.0插座、扬声器插座、TPM设备插座和机箱跳线插座。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板的IO面板上面,USB2.0接口两个,视频接口两个,一个HDMI、一个DP,5Gbps带宽的USB 3.2 Type-A接口四个,10Gbps带宽的USB 3.2接口两个,一个Type-A、一个Type-C,2.5G的Lan口一个,音频接口三个。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板背面,也有一些接口之类的。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板左下角有一排的贴片LED,这部分有漂亮的LED灯效。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼右侧还有一个eDP 1.4插座,可以非常方便的接一些屏幕之类的,显示个性的图片或参数。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测




四、华擎匠心系列B760 Pro RS D5主板 拆解


▼接着就是主板的拆解,看看更加细致的用料之类的。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板正面有四块金属散热片,其中两块负责供电,一块负责M2、一块负责南桥。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼负责供电部分散热的金属块体积巨大,且有横向和纵向的散热鳍片设计,可以充分利用机箱内部不同方向的机箱风道,提高散热效率。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼去掉各种覆盖件之后,主板的颜值也很漂亮,PCB的表面有漂亮的黑、白配色的涂装。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板的供电规格看起来不错,左侧有6相供电,上侧也有6相供电。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板的CPU辅助供电插座采用双8Pin设计,触点都是实心金属的,过流能力更强。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼下面是供电电路的PWM控制器,丝印RT3628AE,最大支持8+1双通道PWM控制信号输出。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼左侧有6相供电,上面5相用的是DrMos,丝印SIC654,最大稳定输出电流50A,用料非常不错。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼最下面1相是上下桥式供电,负责处理器的外围供电,丝印SM4337,最大稳定电流55A。再下面是一颗单相的PWM控制器,集成驱动的。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼上侧有6相供电,清一色的DrMos,丝印SIC654,最大稳定输出电流50A。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼仔细观察主板背面PCB的走线,上侧最左侧1相供电是Vgt供电,那么,这块主板的供电规格就是10+1+1相供电,其中Vcore供电10相,超级并联结构,50A的DrMos,Vgt供电1相,50A的DrMos,外围供电上下桥设计,都是SM4337,最大稳定电流55A。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板的内存插槽供电也是单相,上下桥设计,清一色的SM4337。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板前置USB插座旁边,有两颗芯片,红框丝印P13EQX,是一个最大支持10Gbps带宽的MUX/DEMUX设备,给旁边的两个USB插座提供支持;橙框丝印ASM1543,Type-C主控芯片,主要用于支持Type-C识别功能。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板南桥芯片,很小一颗,四周有橡胶垫,用于保护芯片不被散热片压坏。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板后部IO,后面有很多芯片,红框芯片丝印P13EQX,最大支持10Gbps带宽的MUX/DEMUX设备,给主板后部的USB接口提供支持;橙框芯片丝印RTL8125BG,2.5G带宽Lan口主控芯片。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板后部还有一个ASM1543,给主板后部的Type-C接口提供支持。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板中间,有一个ASM1074,是一个USB3.0的HUB芯片,在南桥旁边。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板的左下角,声卡芯片,小螃蟹的ALC897,旁边是音频电容。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼中间还有一个ARM架构的单片机芯片,丝印NUC121ZC2AE,一般用于主板灯控。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼监控芯片,丝印NCT6796D,用于检测主板的各项参数。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

▼主板的右下角,红框部分,SATA接口的下面,有四个DeBug指示灯,贴片LED的,方便日常快速排故;橙框芯片为主板的BIOS存储芯片,传统的8角封装。

便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测




五、总结


华擎这块匠心系列B760 Pro RS D5主板的综合表现还是非常不错的,将主板的规格尺寸提升到了ATX,拥有了更大的面积,可以放下更多的M2插槽和PCIe插槽,标配了M2 WIFI插座,充分利用B760芯片组,极大的提高了主板的极限拓展能力。便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测

在细节方面,这块主板的表现也是非常不错的。供电部分的用料很棒,采用10+1+1的供电规格,Vcore和Vgt供电都是清一色的50A的DrMos,且覆盖有体积不小的金属辅助散热片,CPU辅助供电插座采用双8Pin设计。主PCIe插槽是PCIe5.0 x 16的,外面有金属件包裹,提高稳定性和寿命表现。便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测


唯一让蘑菇不爽的是,只有一个USB2.0插座,比常见的主板少了一个。便宜大碗,加量不加价,华擎匠心系列B760 Pro RS D5主板 拆解评测


谢谢大家!

The End

作者声明本文存在利益相关性,请大家尊重作者及分享的内容,友善沟通,理性决策~

展开 收起
