侧置冷排&ATX电源——18L MATX机箱黑色主题装机
2022-07-18 17:27:10
4点赞
12收藏
3评论
此次带来特别一点的装机方案，用18L MTAX机箱安装ITX主板，塞进ATX电源、240一体水冷和310mm的显卡，280一体水冷也是可以安装的会更好一些，相比传统使用MATX主板、SFX电源，ATX电源拥有更大的功率更大的风扇也更静音。机箱使用机械大师C28黑化版，我摒弃了左侧玻璃侧板替换通风网板，同时选配了240280侧置冷排支架。硬件方面采用intel 12代平台，主板选择华硕ROG STRIX B660-i Gaming WiFi，显卡来自索泰GeForce RTX3070 PGF OC，内存来自美商海盗船复仇者DDR5 6000 32G，电源是安钛克HCG850金牌，一体水冷散热器选择了九州风神的冰堡垒240。文中会详细介绍安装过程。
硬件配置清单：

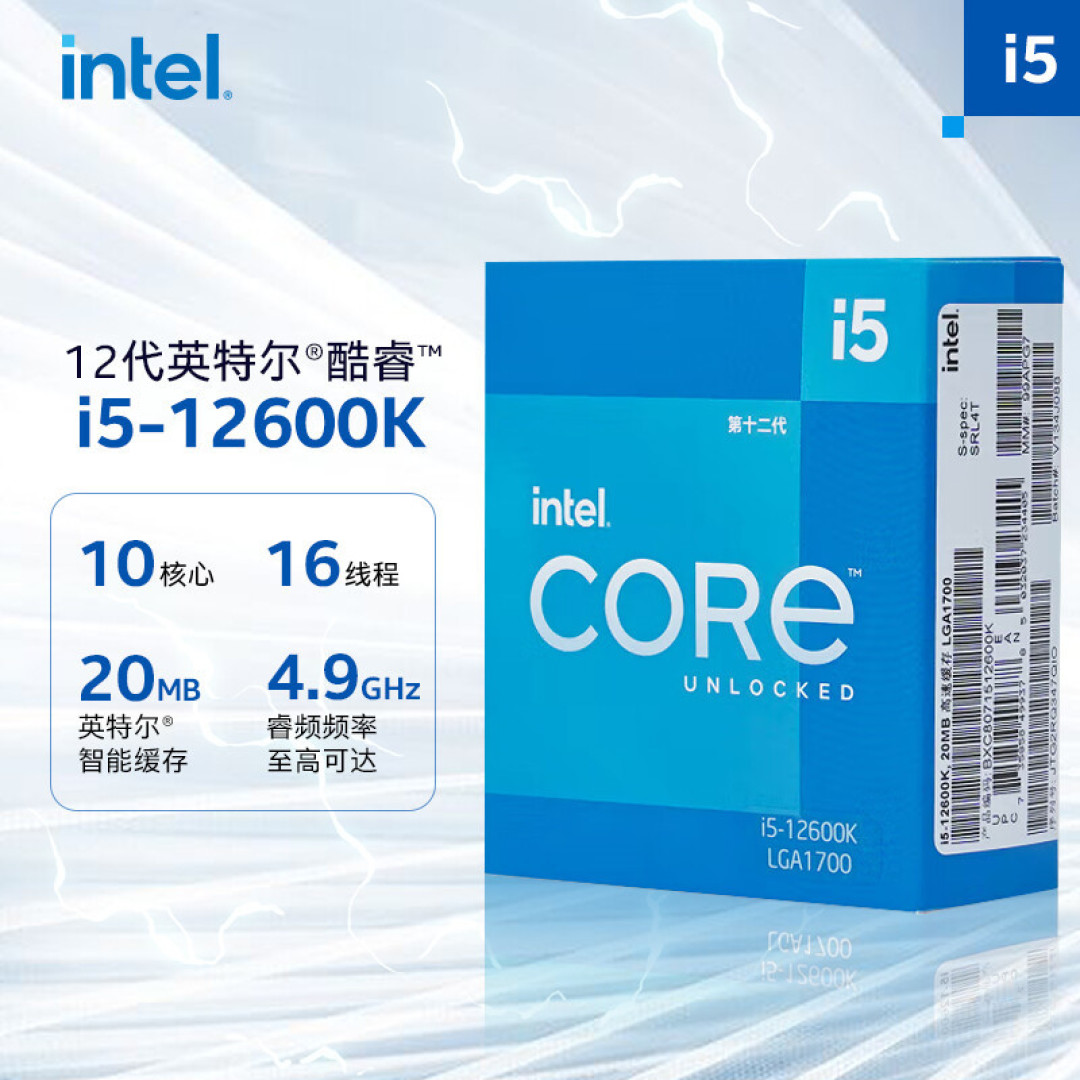

CPU：intel i5-12600K
主板：华硕 ASUS ROG STRIX B660-i Gaming WiFi
显卡：索泰 ZOTAC GeForce RTX3070 PGF OC
内存：美商海盗船 CORSAIR Vengeance DDR5 6000 32Gb
SSD：三星 Samsung 980Pro
机箱：机械大师 Mechanic Master C28
电源：安钛克 Antec HCG 850
散热：九州风神 DeepCool 冰堡垒240
一、整机展示
整机黑色调，无侧透，蓝色灯光稍稍点缀。
主机右斜45°。
打开侧板，机箱侧面灯效展示。
换个角度。显卡支架是媳妇的印章：）
索泰 ZOTAC GeForce RTX3070 PGF OC侧面灯效。
机箱顶部镂空设计，透出冷头及风扇悠悠的蓝光。
机箱尾部一览。
透过尾部12cm风扇位，可以看到九州风神冰堡垒240无限镜冷头灯效。
九州风神FC240风扇灯效。
索泰ZOTAC GeForce RTX3070 PGF OC背板PGF圆形灯效。
机箱IO 1个USB3.0 TypeA，一个10G Type-C，机箱开关内置白色LED指示灯。
无光状态下主板侧展示。
主板背侧展示。
尾部一览。
安钛克HCG850电源。机箱背板和电源之间还有一段距离，通风没问题。
二、装机环节。
机箱来自机械大师C28全黑版本，上次装过一次白色版本，外铝内钢MATX机箱，尺寸：342X185X284mm，铝合金外壳厚2mm，内部钢框架厚1mm，支持162mm塔式散热及240水冷，支持ATX及SFXSFX-L电源，AIR前面板斜纹开孔通风设计。
机箱背侧主板位置超大面积镂空，方便安装散热器背板。
左上角是电源延长线接口，右侧是12cm风扇位，网罩上有机械大师的Logo，下方是四个PCIE槽位。
底部预装四个铝合金CNC脚垫。
整机所有面板均预贴黑色防尘网，强化通风的同时加强防尘。
附件包括螺丝配件盒、SFX-ATX电源转换架、尾部12cm风扇防尘网、图文说明书，这次螺丝刀和之前尺寸略有不同，手柄更粗壮握持更有力。
选配的240280冷排侧装支架。
首先拆除顶部改版、边条。
拆除前部面板及边条。
拆除前面电源支架。
主板安装CPU、内存、SSD。
将主板安装到机箱中，同时将USB3.0、TypeC线材、开关机线材等提前接好并整理好，USB3.0主板接头最好用扎带扎紧避免挡电源造成挤压。
将电源支架安装到电源尾部，电源铭牌朝向主板侧，排风口朝向主板背侧。
安装电源到机箱顶部，锁紧螺丝。
安装模组线。采用侧置冷排方案的话，电源距离冷排风扇距离足够大，线材通过方便。
但是还是建议使用扁平线或者细的模组线，避免安装冷排后和扇叶碰触。
安装显卡，显卡上方正好是电源出线口，可能会有点挤，模组线够软的情况下没什么问题，但是要使用显卡支架避免下沉，机箱附件盒有附赠，这里我用媳妇的印章充当显卡支架。
锁紧显卡尾部挡板。
冷排安装风扇。
安装冷排转换支架。
安装水冷头。这里水冷管的走向最好装之前打弯模拟一下，怎样充分利用冷头上方充足空间还不让水冷管碰触到冷排风扇扇叶，因为不同品牌水冷管长度、走向、软硬程度不同，这里使用九州风神冰堡垒240仅做安装参考。
具体模拟水管弯曲走向示意。安装冷排到机箱侧面。
机箱顶部展示。
侧面展示。
背面展示。
前部展示。
整机安装完成（侧板未安装），等待通电测试。
三、配件开箱。
主板选择的华硕ROG Strix B660-I Gaming WiFi。主板尺寸为标准ITX版型规格，8 层 PCB ，通体黑色搭配银色装饰，斜线切割的散热模块质感十足。
一体式I/O+VRM散热装甲，上面印有SRTIX字样。
采用8+1 （ DIGI + 数字供电）相供电，intel LGA1700底座。
标配双DDR5内存插槽，搭配第12代Core处理器支持双通道DDR5-4800到6200MHz,，最大64GB(2×32GB)容量。24PIN 供电接口旁边是机箱IO跳线、USB TypeC3.2Gen1、传统的USB TypeA 3.2Gen1以及4组SATA6G硬盘接口。最上面还有Q-LED 指示灯，可以辅助开机自检根据颜色判断硬件故障等。
顶部VRM散热模块非常厚实，层层波浪式设计可以有效提高散热面积辅助散热。旁边是单8Pin CPU供电。
M.2散热模块上的ROG败家之眼，没有设计灯光。
接口方面：包括1个HDMI接口,1个DisplayPort接口，3个USB2.0，3个USB3.2，2个USB3.2 Gen2x2 Type-C，一个2.5LAN口，无线网卡天线接线端以及音频接口。
主板背面同样印有巨大的ROG Logo，另一个主板M.2 PCIE4.0接口被放置在主板背面。
显卡选择了索泰ZOTAC GeForce RTX3070 PGF OC。其外观设计依旧是熟悉的银灰与黑的PGF玩家力量至尊的系列标志配色。这款显卡采用了12相供电电路设计，8条6mm纯铜镀镍热管以及2个鲨鱼盾鳞风扇组成的散热系统可以轻松压制240W的TGP。Boost频率达到了1785MHz，比公版的1725MHz高了60MHz，TDP也从公版的220W提升到240W，还有17%的可上拉空间，足够3070的超频要求。
正面标配三颗鲨鱼盾鳞风扇，中间都有PGF的Logo。
显卡侧面展示。
顶部有索泰英文名字的Logo，自带RGB灯效。
外接供电方面则是双8Pin接口。
显卡背面标配金属背板辅助散热，中间是一颗PowerBoost去耦电容。
背板右侧圆形中间是PGF系列显卡的专属标志，而环绕着它的是一圈RGB灯效。
标配六热管散热强悍。
接口方面，拥有3个DP 1.4a以及1个HDMI 2.1接口。
内存选择了美商海盗船复仇者DDR5 6000 32GB (16GB × 2)，C36时序，海力士颗粒，超频潜质不错。
内存为矮条无光设计，兼容所有塔式风冷，散热片磨砂质感，中间灰底Vengeance的logo，两侧和下方则搭配有三角形的装饰暗纹。
顶部通体黑色只保留了两个海盗船的帆船Logo，低调简约。
HCG 850金牌电源的机身长度为14厘米，配备一颗12厘米的风扇，同时电源正面还有密集的格栅孔，利于风扇进风，还能防止机箱线材进入，保护风扇。
电源背面详细注明了HCG 850的各项参数，其中+12V输出电流最高达70A，对应了840W功率，+3.3V与+5V通过DC to DC电路从+12V调压输出，最高输出电流都是20A，路联合输出的额定功率最高为100W，整体额定功率是850W。
侧面非常简洁，中间巨大的Antec HCG 850字样。
在模组接口上，HCG 850金牌电源划分了三种类型，第一种是主板供电接口，为10+8pin的设计；第二种是SATA供电和D型4pin接口供电，共有4组；第三种是PCI-E和CPU供电接口，共有3组。
电源尾部通体镂空设计方便热气排出，右侧分别是Hybrid Mode的开关、电源开关以及电源插孔。Hybrid Mode关闭状态下，电源风扇是温控状态，可以随着电源负载变化而自动调整转速。
散热选择了九州风神的冰堡垒240一体水。
标准的360铝制冷排，双面可安装4把12cm风扇。冷排采用十二条水道，搭配单波散热鳍片，冷排的的FPI（每英寸鳍片数）为20， 高密度的鳍片可以增大散热面积，提升散热效能。
冷排出入水口为钢制环形箍，非常牢固，避免水冷管过度弯折造成漏液。
侧面圆形胶塞是九州风神自家研发的ANTI-LEAK防漏液泄压阀，采用动态平衡技术，内置泄压囊来平衡封闭式冷排内部的气压。当冷排处于高温状态气体膨胀时，泄压囊受到挤压，突破防爆阀向外排出多余气体，使内部增加的压力得到释放，从而避免高压漏液的风险。
冷排另一侧一角的装饰块，松石绿的九州风神Logo搭配网孔面板。
冷头银灰色外框，磨砂质感，中间是亚克力装饰盖，这款冷头采用了九州风神第四代高性能水泵，相比上一代改进了微水道，提高了冷夜流速30%，最高转速3100RPM，最大限度提升散热性能。
水冷头进出水管头非常纤细不挤内存。
风扇为全新版本的FC120 FDB轴承风扇，最大转速2250RPM，风量约为58.85CFM。
四、测试环节
CPU-Z信息及单核多核跑分。
GPU-Z信息。
AIDA64Cache&Memory以及 GPU Benchmark测试。
TXBench 硬盘读写测试。
CINEBENCH R23 测试。
Port Royal测试。
Time Spy Extreme基准测试。
Fire Strike Ultra测试。
CPU PROFILE测试。
空调室温27°C，单烤Aida64 FPU 15分钟，12600K 温度61°C左右，3070 39°C左右。
空调室温27°C，双烤Aida64 FPU+Furmark 4K 8SMAA 15分钟，12600K 温度67°C左右，3070 76°C左右。
总结：
这个方案就是想把本是SFX电源机箱方案替换为ATX电源，MATX主板让步为ITX主板，增加大功率电源的可选范围。本想使用极限的280一体水冷测试，但是手头只有240，风道设计为下方显卡从底部通风网孔吸风，240一体水冷风扇吹冷排向机箱外排风，没有添加风扇，冷排会吸收顶部、前部、尾部冷气以及底部显卡上升的热风，12600K温度本身温度不高，240一体水承担部分显卡热量，经过单烤、双烤测试，CPU温度也没有太大影响，这种方案适合低U高显的配置，不适合温度高的高端CPU和高端显卡同时搭配，不过如果更换280水冷极限温度会好很多。另外这个方案没有必要再添加额外的风扇了，四面透风显卡和水冷都自然吸气就好。
以上，仅供装机参考，仅代表个人观点，谢谢观看！
