i5 12400+ROG STRIX B660-G装机非K超频记,综合性能可提升15%以上
前言
2009年对于DIY玩家来说绝对是一段疯狂难忘的时光,硬核依稀记得当初Intel的Pentium E5200(五电容版)和AMD的Athlon X2 5000被玩家称之为“年度神U”,奔腾Pentium E5200电气元件极其接近更高端的E8000系列,因此它的超频潜力十足,大多数玩家都能从2.5Gz直上4.0GHz(默认外频从200Mhz拉至320Mhz),400多元的CPU摇身变成千元级性能。
后来,Intel在第二代酷睿i中加入内置时钟发生器,它不止控制BLCK频率,因此外频就只能做很小幅度的调整,超频CPU变成了拉倍频的方式,而非K处理器是锁倍频,也就是不能超频,而在目前十二代酷睿时期,主板厂商使用了另一种方式去解锁非K处理器超频—使用外置时钟发生器绕开限制,即便调整外频也能保证相对稳定性。
ROG STRIX B660-G GAMING WIFI就是一款能满足非K超频的主板,硬核这次就来装一台机器折腾,以下是配置列表和型号,先详细介绍一下配件,后面是上机对比测试,大家可自行选择感兴趣的部分阅读。
CPU:Intel Core i5 12400散片
散热器:九州风神冰堡垒360白色水冷
主板:华硕ROG STRIX B660-G GAMING WIFI
内存:金士顿Fury Beast DDR5 5200 16GBX2
固态:影驰HOF PRO 20 1TB
显卡:影驰GeForce RTX 3080金属大师MAX OC[FG] 12GB
电源:九州风神DQ850M-V3L
机箱:乔思伯MOD-3 Mini
装机配件介绍
这次超频选择的是i5-12400,除它之外理论上i5-12490F(首选,毕竟更大的L3缓存,定位主流)、i7 12700甚至i9 12900等非K处理器都可以实现,主流玩家还是i5较为合适,尤其是小核对于大多数游戏来说,它并没有大核作用大,像i5-12400/i5-12490F这种纯大核的千元级处理器就很适合折腾,不建议选择i5-12600。
目前能支持非K超频的Z690和B660主板不少,其中包括华硕这款ROG STRIX B660-G GAMING WIFI(以下简称ROG B660-G),它属于比较高端的B660产品,归属于ROG STRIX系列,主板是MATX板型,I/O装甲和散热片采用了双色+像素风格设计,拥有外置时钟发生器以至于支持非K超频。
主板I/O装甲上拥有败家之眼和WiFi图案RGB灯,采用12+1+2相供电,CPU供电是整合式的50A DRMOS,搭配8+4pin的CPU供电接口,带动高端的i9-12900也是毫无压力。四条DDR5内存插槽,最高支持双通道DDR5-6000MHz,目前600元就能买到单根16GB DDR5 4800裸条内存(三星颗粒)还是值得一玩的。
主板第一根带金属加固强化的PCIe X16插槽是支持5.0的,第二根PCIe X16插槽则是PCIe 3.0X4模式,还有两根短规格的是X1插槽。
两根M.2插槽均拥有散热马甲片,最高支持PCIe 4.0 X4模式,长度都是2242/2260/2280类型,插槽采用了便捷式卡扣设计,安装和移除都挺方便的。
右边区域是四组SATA 6Gb/s接口,且拥有机箱前置USB 3.2 Gen 2 Type-C和USB 3.2 Gen 1 Type-A扩展端口
主板是一体式I/O挡板,I/O接口组合是非常丰富的,采用1*USB 3.2 Gen 2x2 Type-C、1*USB 3.2 Gen 2 Type-C、2*USB 3.2 Gen 1 Type-A、1*USB 3.2 Gen 2 Type-A、4*USB 2.0,其中靠近3.5mm音频口的Type-C是音频专用,设备声音传递更稳定和清晰。其他方面,2.5G有线网卡、AX201 WiFi-6无线网络、USB BIOS Flashback、1*HDMI 2.1和1*DP1.4等功能也是一应俱全。
独立分割区域的Realtek ALC S1220声卡,配备尼奇康滤波音频电容,支持SUPREMEFX技术。
其他功能方面,ROG B660-G拥有四组4Pin风扇接针(包括CPU和水泵各一组),还有3*3pin可编程ARGB+1*4pin RGB接针,能满足玩家扩展设备需求。
内存是金士顿FURY BEAST DDR5 5200 16GBX2,纯黑色散热马甲无灯设计,这次只超频CPU不折腾内存,直接使用X.M.P配置文件就完事了,如果你想同时折腾内存,建议选择三星颗粒的实惠DDR5,和这套内存也差不了多少价格。
固态硬盘是影驰名人堂HOF PRO 20 1TB,采用PCIe 4.0主流级主控群联PS5016-E16,采用海力士3D NAND,整体性能已经远超PCIe 3.0旗舰SSD,它的外观设计非常漂亮,采用夹汉堡式的铝材散热材质,有颜值之余散热也得到保证。
既然要对比i5 12400超频前后的性能,那么一款高端显卡自然不能落下,这次测试采用来自影驰的RTX 3080金属大师MAX OC[FG] 12GB,其支持三年个人送保售后服务,也算得上卖点之一了。
配件一览,除了标配的可拆卸式显卡支撑架以外,还提供了一块两槽规格的挡板,确保显卡可以安装在一些只支持两槽的小型机箱里。
这款显卡外观最大的卖点是采用压铸金属上盖导流罩,质感也比主流显卡好很多,整卡没有RGB灯光适合不喜欢光污染的玩家,显卡含挡板全长是33.2cm,导流罩搭载三枚11片扇叶的90mm静霜风扇,属于较大规模的三风扇非公产品。
肩部区域只有GALAX和GEFORCE RTX的LOGO,边角处理是圆润设计的,采用标准双8pin外接供电,正好能满足RTX 3080 12GB的功耗要求。
金属背板保持和导流罩一样的银色,靠近尾端部分有大面积镂空部分,也就是目前非公常用的贯穿式通风散热设计,形状是呈金属大师LOGO的,看起来比较特别。
内部结构采用了六根6mm镀镍复合热管,核心部分覆盖大面积铜底,并且搭配显存和供电一体压铸模块,散热效率还不错的,后面涉及游戏测试可给大家看看显卡实际散热表现。
视频输出接口是DP 1.4a*3+HDMI 2.1*1的搭配,万能组合支持8K超高清,同时多屏输出也无压力,挡板默认使用三槽规格,材质是镀镍不锈钢工艺处理,长时间使用也可抗腐蚀和氧化。
最近《明日战记》机甲科幻大片上映,正好乔思伯这款MOD 3 Mini机箱完美满足机甲粉丝的追求,外观上和之前的MOD 3设计是一致的,均采用一种夸张又凌厉的线条来展现机甲风格,只不过体积比MOD 3要小一号,最大支持MATX主板安装,说实话白色系还挺好看的。
之前接触MOD 3吐槽过它的I/O接口,新款MOD 3 Mini终于改成了Type-C+Type-A的组合,音频接口改为一体式的,电源键的质感依然不错,有金属拉丝处理和周边RGB灯带包围。
MOD 3 Mini由于属于开放式机箱,因此能实现全结构拆卸的,个人认为能给玩家MOD留有一定程度的余地,此外,机箱还采用滚花合金螺丝和滚花铝柱设计,手拧拆装人性化不错,底部电源最长支持165mm,除了1600W以上的大功率电源,其他主流产品兼容性是没问题的。
顶部最大可安装360冷排,使用这种规格部分区域会超出冷排安装位置,少两颗螺丝固定,并不会影响使用,顶部还有一个可拆卸增高圆柱安装位,可以增大冷排裸露的面积。
背部也是4mm钢化玻璃,由于开放式结构空间设计充裕,它拥有49mm厚的理线空间,对于线材繁多的装机方案也毫无压力,只是理线区域一览无遗。
背部支持挂载一个2.5英寸SSD和一个3.5英寸HDD,相对MOD 3来说数量减少,M.2 SSD当道的年代其实影响并不大的。
对于i5 12400+RTX 3080 12GB这种组合,其实750W电源就能满足,但由于i5 12400涉及超频以及将来升级需求,这次测试故采用九州风神这款DQ850M-V3L,拥有七年售后质保(个人认为已经能满足两三套配置迭代),价格比同级850W全模产品性价比更高一些。
DQ850M-V3L整体长度为14CM,相对主流ATX电源来说更迷你,能适应更多不同类型的机箱(尤其是目前小机箱也有很多支持ATX规格),风扇通风格栅是规整的正方形,品牌辨识度较高,电源支持低负载风扇停转0噪声。
全模组接口设计,接口类型和数量其实和旗下PQ 850大同小异,从这个角度可以看到,四边角区域有一定的圆润化处理。
电源提供了1*24Pin主板供电线,2*8pin CPU供电线(其中一根是4+4形式),3*(6+2pin)X2 PCIe显卡供电线,2*SATA供电线(每根四个接口)和1*大4Pin供电线(提供四个接口),全扁平化设计。
DQ850M-V3L采用全日系固态电容用料,通过了80 PLUS金牌认证,转换效率超过92.6%,采用全桥LLC+DC to DC结构,+12V输出最大可达849.6W,通过控制部分用料和功能成本,保持主体不缩水,适当减短质保时间,这款电源是走更高竞争力的路线。
i5 12400超频后的负载散热压力并不低,所以采用360水冷压制是最好的解决方案,测试使用的是九州风神冰堡垒360,属于最新上架的白色版本,拥有五年超长质保,定位旗舰级产品。
冰堡垒360采用全新无限镜面冷头+大面积ARGB灯光的冷排风扇组合,冷排内采用动平衡防漏液,延续了九州风神自主研发的防漏技术,白色版本颜色覆盖整体(包括线材部分),很适合白色主题装机。
冰堡垒360的无限镜面,本身具有叠层式看起来就比较立体,亮机后拥有双光环灯效会加强这种风格,中间LOGO片是可以360°手拧旋转的以适应不同安装方位,配件附赠透明空白的LOGO片,可定制化贴纸(等同于创意式RGB效果),采用第四代自主研发高性能水泵,硬核实测过这款水冷压制i7-12700KF超频(P核心5.2Ghz+E核心4.0Ghz)确实无压力。
水管配备有两个理管夹的人性化设计
冰堡垒360的冷排风扇是透明扇叶+中轴灯珠的ARGB常见设计,采用FDB轴承,最大转速达到2250RPM,可带来85.85 CFM最大风量,边角有减震降噪的包胶处理,风扇颜值也还不错。
三枚风扇侧面设计有菊链式接口,一根电线ARGB集成了ARGB和风扇供电功能,只要把它们相邻连接起来就行,最后一枚风扇的接口再汇总一根总线。
对接这根总线是拥有4pin风扇接口、SATA供电和3pin ARGB母头(带一个扩展的公头),只要将这些连接到主板和电源就完成线材连接步骤,大大减少了装机的繁琐性,线材也是白色好评。
整机成品和灯光展示
不得不说这套机器还是很抢风头的,如果是采用全白色配件,相信成品效果会更好
机箱由于是这种开放式结构,配件的视觉角度是斜向的,特别且好看
RTX 3080金属大师MAX OC[FG] 12GB显卡,完全无光设计,剩余安装空间还很大,与电源之间的间距还是得注意一下,还有电源风扇口安装必须是朝下的,不然电源吸走显卡热量会爆炸。
背面离线,个人对于这方面比较随性,仅仅是简单扎了几根扎带
整机RGB光污染并不强,适度刚刚好
MOD 3 Mini机箱的画龙点睛之处,前部的RGB设计有点神似机甲头部
点亮之后整机的内部展示
九州风神冰堡垒360水冷头ARGB效果,双层无限镜面立体感很强
ROG STRIX B660-G GAMING WIFI主板I/O装甲上的RGB灯效,突然觉得WiFi图案莫名可爱
冰堡垒360整体RGB效果,散热风扇属于主流的灯光效果
i5 12400超频5.1GHz过程和性能提升
进入BIOS调试,i5 12400超频稍微和主流拉倍频的方式不同,i5 12400倍频是40X(需要手动设定),这个时候只要调整其BLCK频率就能超频,默认为100MHz,硬核这颗体质能拉到127.5MHz,130MHz的时候核心电压需要1.4V,过不了高负载的压力测试,所以最终达成超频结果是127.5X40=5100Mhz。
设置核心电压为1.33V,配合LV4防掉压使用,调整外频BCLK会影响Ring和内存频率,如果不想超频内存或者内存体质不好,可以手动设置下,这次测试为了体现CPU超频的提升幅度,内存仅仅超频至DDR5 5355Mhz(40-40-40-80),Ring频率自动提升。
鲁大师配置一览,使用的是Windows 11 21H2操作系统,最新GeForce Game Ready 516.59 WHQL显卡驱动,同时在BIOS中开启Resizable BAR技术,可为显卡提升一些性能。
CPU-Z理论性跑分,i5 12400超频前单核689多核5007,i5 12400超频后单核822多核6382,单核提升19%多核提升27%,理论成绩来说,这可是超越Ryzen 7 5800X的水平,尤其是单核性能直追i9-12900K。
AIDA64内存和缓存测试,相比DDR4来说,DDR5 5200带宽性能是挺优秀的,但是缺点就是延迟高,默认不超频的时候延迟高达78.1 ns,而经过BLCK频率调整之后,不但读取、写入和复制性能得到大幅度提升,而且内存延迟也降至59.8 ns,相比传统拉倍频方式,这种超频方式对内存和缓存性能也有一定提升。
CINEBENCH R23性能测试,i5 12400超频前单核1727 pts多核12442 pts,i5 12400超频后1994 pts多核15787 pts,单核提升15%多核提升27%,单核性能已经超越默频i9-12900K,多核性能直追Ryzen 7 5800X。
V-Ray Benchmark渲染器测试,i5 12400超频前8844,i5 12400超频后10930,提升幅度可达到23%
7-ZIP解压缩性能跑分,i5 12400超频前67分,i5 12400超频后80分,提升幅度可达到19%,解压缩也是日常操作的一部分了,超频提升作用还挺关键的,通过时间足足缩短了11秒。
X265 FHD Benchmark视频编解码,i5 12400超频前32秒完成,i5 12400超频后25秒完成,提升幅度有22%之多
3DMARK Time Spy理论游戏测试,i5 12400超频前CPU分为9809,i5 12400超频后CPU分为11835,提升幅度达到20%,一定程度上可代表游戏性能提升。
对于理论、日常和生产力性能来说,i5 12400超频全核5.1Ghz之后,以上项目平均性能可提升21.5%(除内存和缓存),最大幅度的项目是CINEBENCH R23,多核性能提升达到27%(理论上5.2GHz可以达到30%),这种超频幅度和性能提升,在常见的拉倍频方式中是很少见到的,毕竟主频拉升太恐怖了,正如当年的Pentium E5200一样。
i5 12400默认AIDA64 FPU单烤项目,在30℃室温下(非空调环境),10分钟后CPU Package温度最高59℃,各个核心温度也不过60℃,核心频率稳定4.0GHz,CPU Package功耗为75W,冰堡垒360这种规格的水冷压制下来,简直是太轻松了。
i5 12400全核超频5.1GHz,AIDA64 FPU单烤项目,在30℃室温下(非空调环境),10分钟后CPU Package温度最高89℃,其实超频之后散热压力其实不小的,强烈建议大家使用360水冷来配合压制,至于CPU功耗应该是不准确的,VID和核心电压也是偏离。

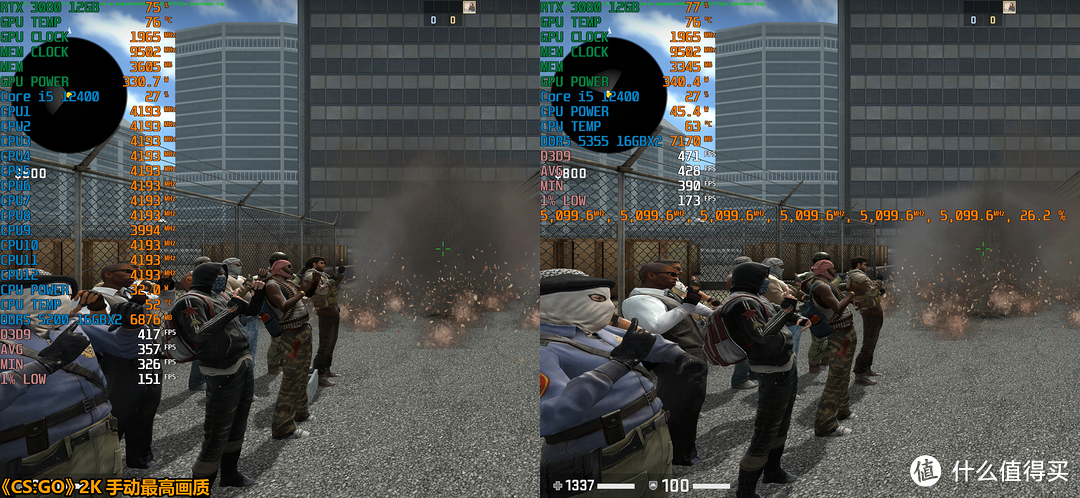

《CS:GO》2K手动最高画质,i5 12400全核超频5.1GHz平均帧率428fps,i5 12400默认状态平均帧率357fps,提升幅度达到20%
《幽灵线:东京》2K手动最高画质,i5 12400全核超频5.1GHz平均帧率145fps,i5 12400默认状态平均帧率137fps,提升幅度达到5.8%
《孤岛惊魂6》2K预设极高画质+高材质,i5 12400全核超频5.1GHz平均帧率122fps,i5 12400默认状态平均帧率111fps,提升幅度达到10%
《绝地求生》2K自定义三项超高+100%渲染,i5 12400全核超频5.1GHz平均帧率248fps,i5 12400默认状态平均帧率235fps,提升幅度达到5.5%
以上测试的游戏均是2K分辨率,更贴近实际使用情况,对于游戏来说,超频CPU收益确实小一点,但其实对主频敏感的游戏也有不少,比如年代比较久远的《CS:GO》,它就比较看中单核性能了,网游类一般都有这种特性,3A游戏大作相对来说较少,《孤岛惊魂6》是其中一个,平均性能提升就不总结了,测试项目太少了。
总结
全文一路测试下来,通过调整外频这种超频方式,提升幅度确实很大,尤其是i5 12400单核性能已经可以和i9处理器一战了,对于游戏玩家来说是不错的折腾方式,同时整一套超频配件算下来,确实要比带K处理器实惠不少,ROG B660-G这款主板本身定位高端B660,虽然只能搭配DDR5内存,价格和入门级Z690(功能和配置较丐)相近,但其实目前单根DDR4 16GB和DDR5 16GB价格相差并不大的,而i5 12400和i5-12600K价格相差接近1000元,在性能体验相近的情况下,显然i5 12400更值得一玩,当然超频是有风险和门槛,并不是每个玩家都适合这样折腾。
