记录一下我的自制铝型材橱柜之路-框架篇

HI，大家好，在尝试自制铝合金家具的路上，我沉迷了好几周的时间，在上一期的文章里，通过使用MAYCAD这个软件，成功的生成了BOM表格并将它发给了专门的铝合金厂家进行订制。

说到铝合金型材，虽然这个柜子的主体使用了很传统的2020规格材料，但实际上它并不能满足全部的需求。比如在柜体上安装铰链和抽屉的立杆，如果光使用2020型材的6MM定位槽的话，无论位置和尺寸，都需要进行大量的调整，后期工作非常复杂。

因此，在这里要使用一种型号为2040E的特殊型材，这是一种专为自制铝合金柜子安装铰链设计的型材，无论正面的封槽还是侧面的8MM槽都很合用。唯一的问题，就是这种特殊型材价格较贵，因此我只购买了4根用于柜体正面。

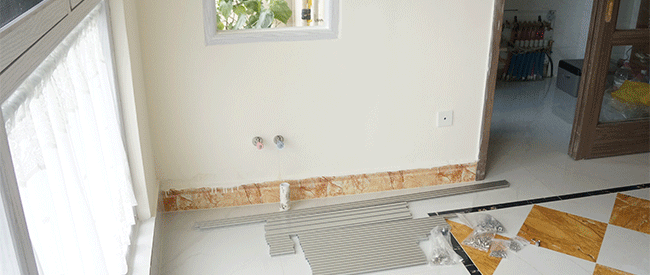

铝合金全家福

三种链接件

下单后，大约4-5天型材就到货了，随之而来的还有一些铝合金专用的连接件。由于这是第一次制作，因此我入手了角码、L型隐藏连接件、口哨连接件这三种，再加上一些螺丝螺母什么的，总花费在200元左右。

组装的过程非常好玩，基本就是搭积木的过程。由于铝型材厂家切割尺寸非常精准，因此并没有出现什么幺蛾子的事。唯一比较费时间的，是在不同的部位用哪种连接件。

根据实际组装经验，在整体框架部位，我使用的是角码链接，它的优点是连接强度大，而且后期调整非常容易，可以轻松的改变位置。

而在预期嵌入隔壁的部位，则使用了L型隐藏式链接件，这货安装好之后完全不会占用型材槽外的空间，后期装隔板非常方便。

口哨连接件在这次的组装过程中则没有使用，其实并不是说它不好用，而是因为我比较懒，装这种连接件需要先钻孔，太麻烦了，留给后面有特殊需求的位置再说啦。

正面立柱部位的2040E看起来很很漂亮，不仅封边效果好，而且开槽的位置非常合适，你说有多合适？咱们继续看

左边是普通2020通过转接片安装铰链的效果，右边是2040E安装铰链之后的效果，可以看到2040E的铰链可以直接装在槽内，看起来非常清爽。

既然是自制柜子，五金方面肯定不能亏待了自己。骑马抽先安排上！

由于事先设计的时候准备完善，因此安装骑马抽的过程也非常轻松，拧螺丝就可以了。

安装细节，可以看到为了节约资金，前端使用了2040E立柱，而后端我还是采用了普通的2020型材，通过5mm螺丝可以非常牢固的安装上去。

安装到这一步，这个柜子的铝合金主体和五金件就都完成了，之后最重要的工作，当然就是测量各个部位的实际尺寸，并下单定制面板、门板和隔板。那么下一篇，咱们就该进行安装这个柜子木质材料部分的工作了。

在结束本篇文章之前，最后还需要提一下的是这个柜子的地脚，我还是采用了切割型材+端面盖的结构，这样不仅风格比较统一，而且也比单独购买铝合金专用地脚要经济实惠的多。
