手电灯珠太老了，换个灯珠吧，记一次失败的DIY换灯珠经历!

前言

之前搞了一款杰特明老款手电-HT20，当时主要看上它的造型，光杯很深，而且是双18650，续航相对来说比较久，说实话手电到手确实不错比较扎实，但是吧，灯珠XML2有点老，尽管1000LM完全够用，还是想捣鼓下，HT20打了胶不好拆，经过我不断地大力出奇迹，嘿，真让我拧开了，于是乎换灯珠的念头一发不可收拾，今天就分享下这次失败的DIY换灯珠经历。附上上次入手HT-20的链接，有兴趣的小伙伴，可以去瞅瞅。

改造过程

拆解

HT20，头部实际上分了三节，驱动仓一节，中间光杯一节，顶部一节，这次拧开的是从头部拧开，从这里拧开可以直接拆出光杯来，但是驱动仓那一段还是没能拧开，灯珠基板都在驱动仓段，如果那一节能拧开，操作会方便很多。

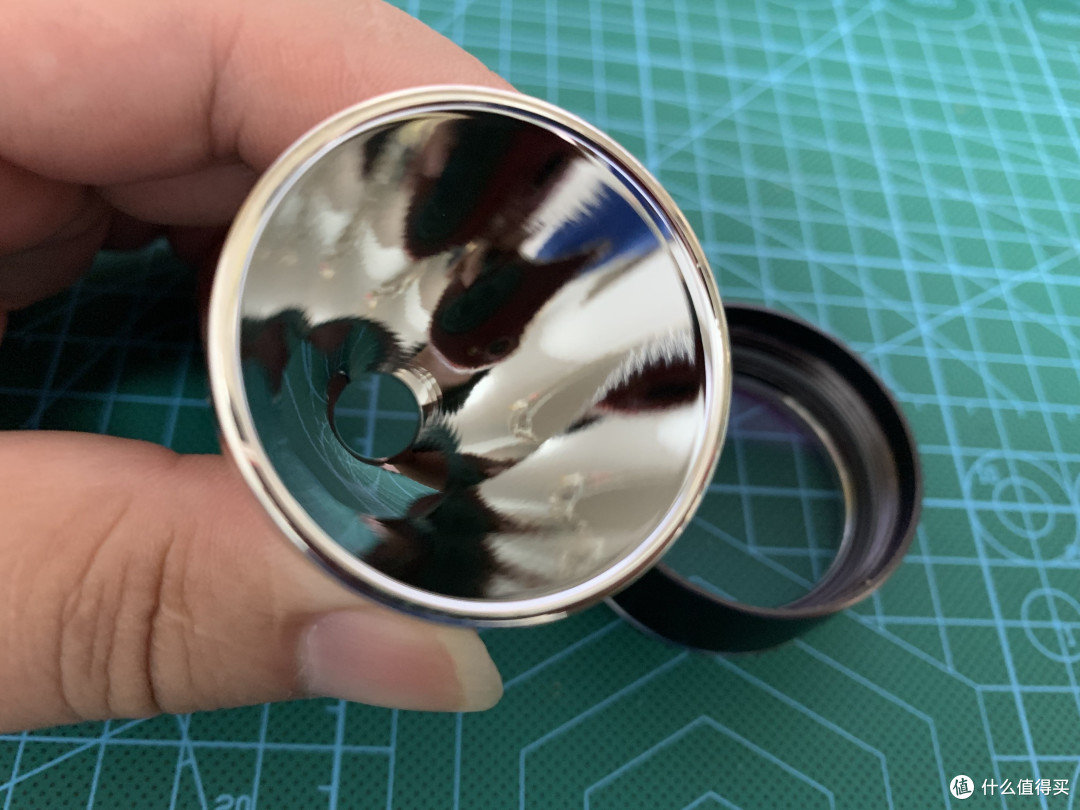

手电作为照明用品，光杯是很重要的一部分，同样的灯珠，实际照射效果各家都不相同，光杯调教很重要，整块铝合金加工而成的漏斗形，再抛光，无尘空间镀膜，组装，光杯最怕落灰。一定要小心，弄了脏东西进去就废了，千万别用嘴吹，万一真有灰尘颗粒用皮老虎吹！

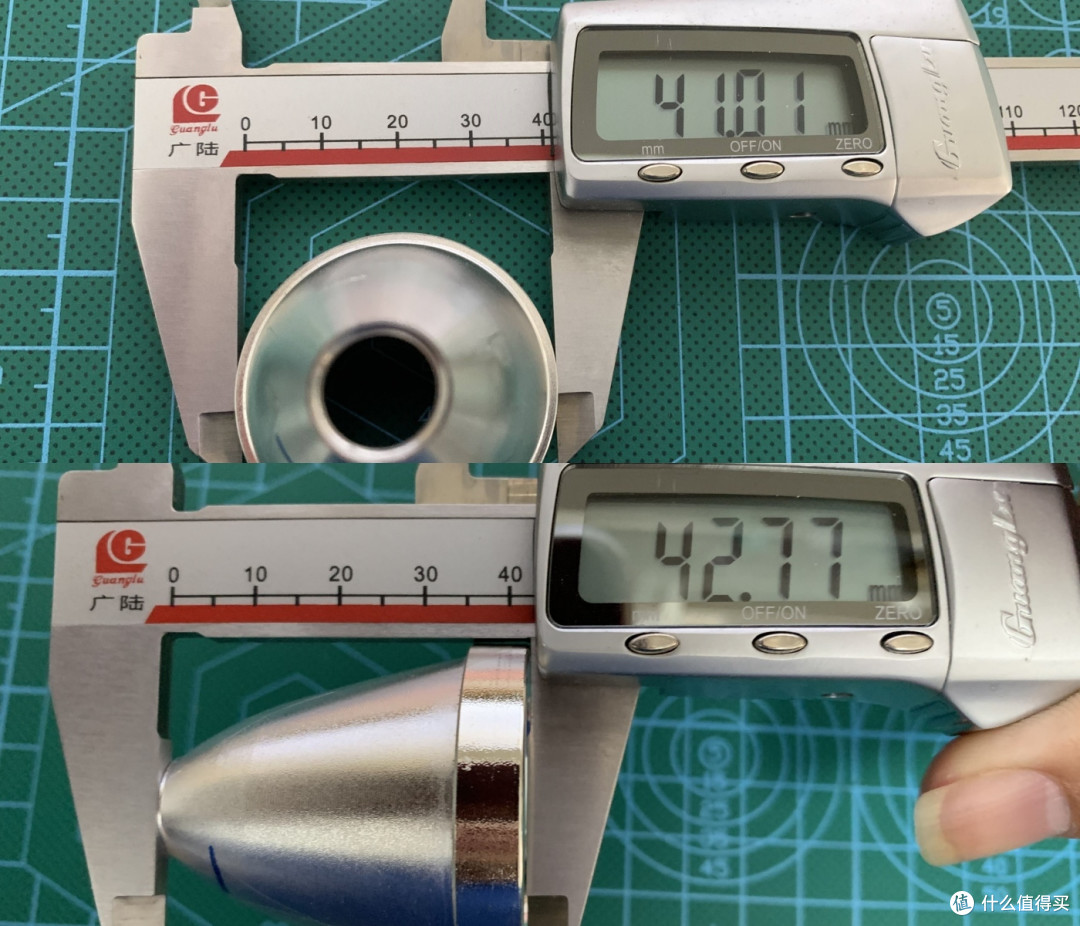

这个大光杯，41mm的直径，42mm的深度，这样的光杯在当时确实远射能力不错了。但在当下有了更强的灯珠，不配个当下更好的远射灯珠真有点浪费，今天必须改了它！

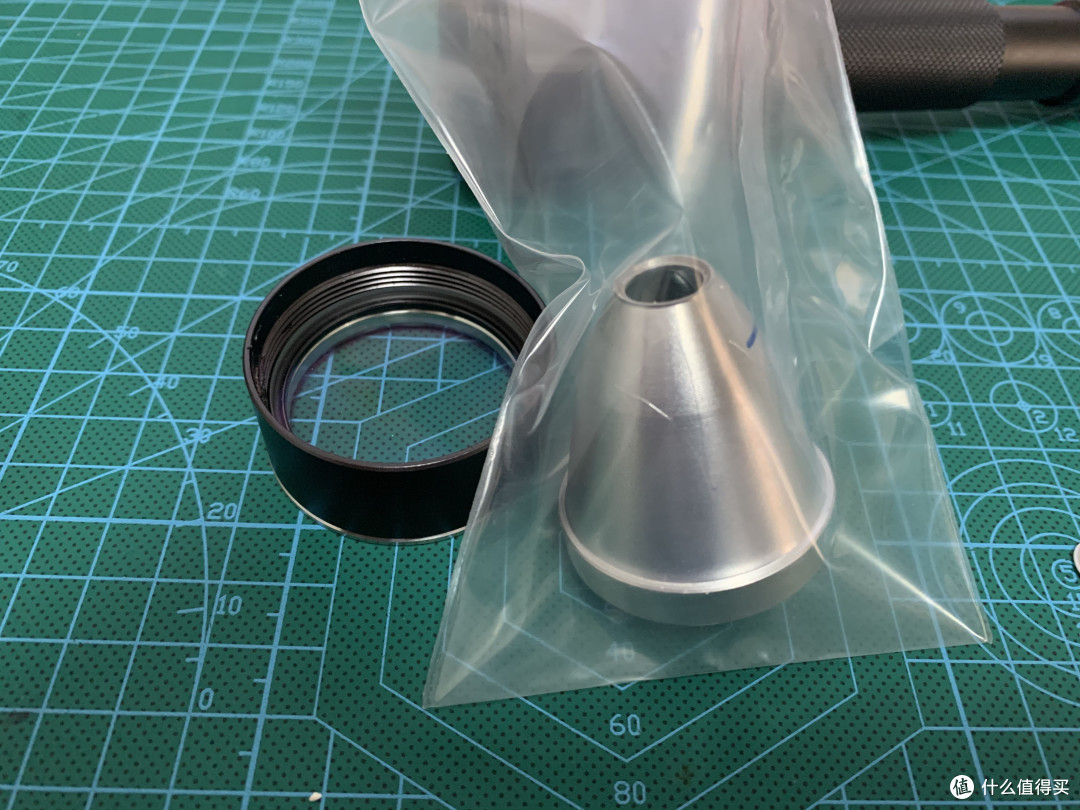

拆下来的光杯用自封袋装起来，接下来基本用不上它，保护起来以免被磕碰弄花了表面。

3mm厚的玻璃，用料确实扎实，玻璃也是从光杯这一侧拆下，所以说头部的不锈钢压圈，真的就是攻击头。

改装方案

原本打算将原配的XML2灯珠直接改成SFT40灯珠，SFT40灯珠远射能力要好的多，而且这个驱动也带得动，最多是功率不大，好处是不用再另外去找合适尺寸的驱动了，毕竟驱动我现在没法无损拆开。结果等我翻出自己的零件箱才发现没有SFT40灯珠，倒是有颗NM1灯珠，还是焊好基板的。

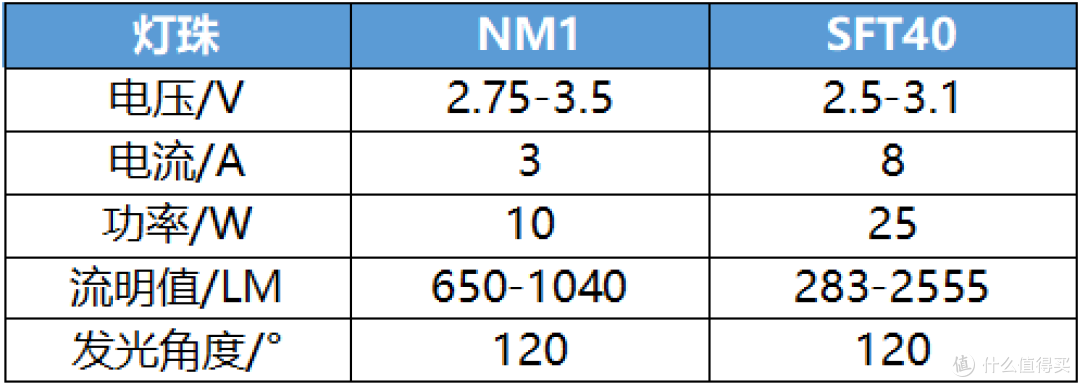

NM1灯珠远射能力也是不弱的，只是功率不大，流明值也上不去，在SFT40灯珠出来前，有段时间的产品，用NM1灯珠比较多，NM1灯珠颜色比较多，红绿蓝黄都有，之前还改装过不少灯头，都是用的NM1灯珠。这次只能退而求其次，就用NM1基板，也算是先试试水，如果还可以后面再换个SFT40灯珠也不错。

拆下来才发现原配的基板异形，两个突出的小耳朵刚好卡主半圆全口，起到定位作用。于是乎临时改了方案：直接用焊好的NM1基板替换旧的，临时先用起来，后面再去买SFT40灯珠。

改装工具

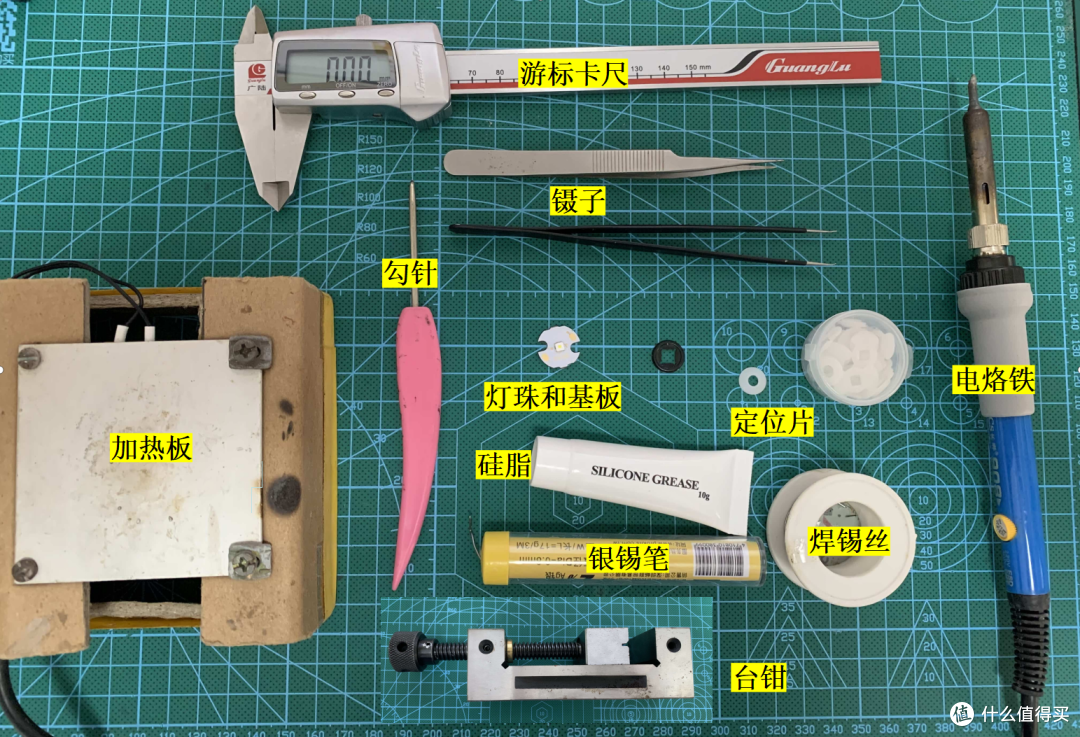

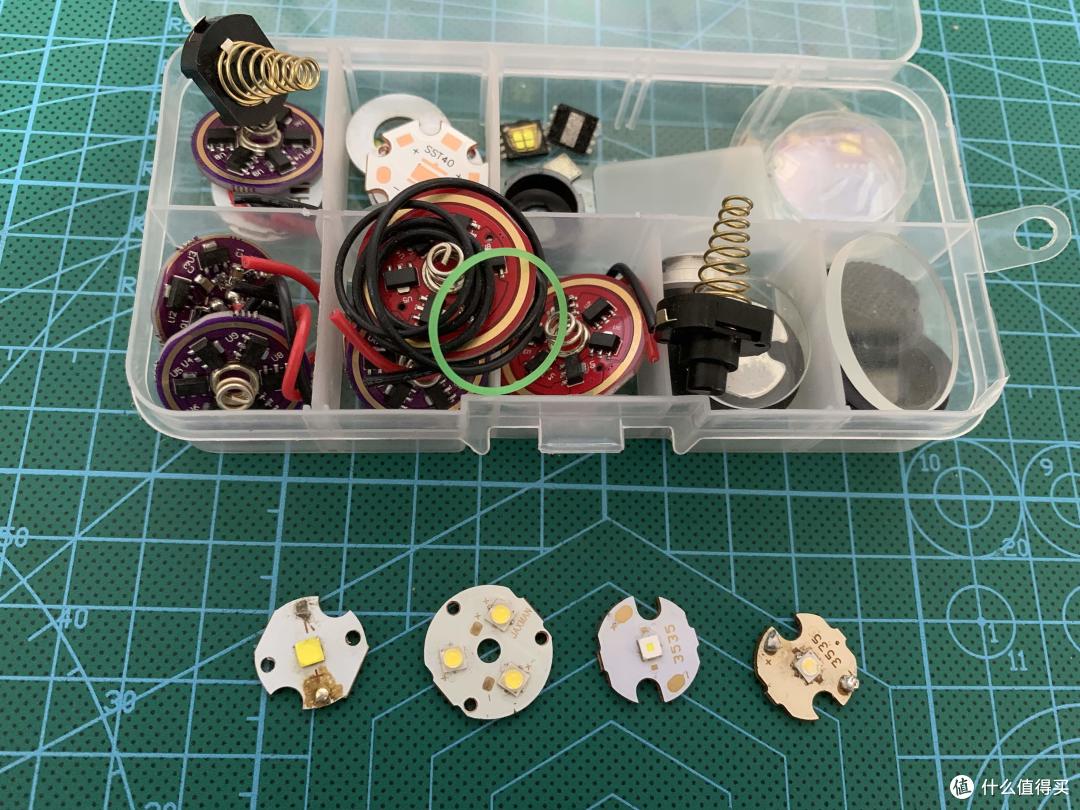

这次用到的工具基本都在这张图里面囊括了，都是些小东西，以前搞DIY时候留下来的，最值钱的就是那个台钳和数显游标卡尺了，加热板是朋友diy送我的，简单粗暴好用，就是体积大了点。

拆基板反而是最简单的一步，直接把电烙铁烧热，用烙铁头去刮引线的焊锡，加热的烙铁头很热远超焊锡的熔点，焊锡被融化，就可以拆下原配基板了。

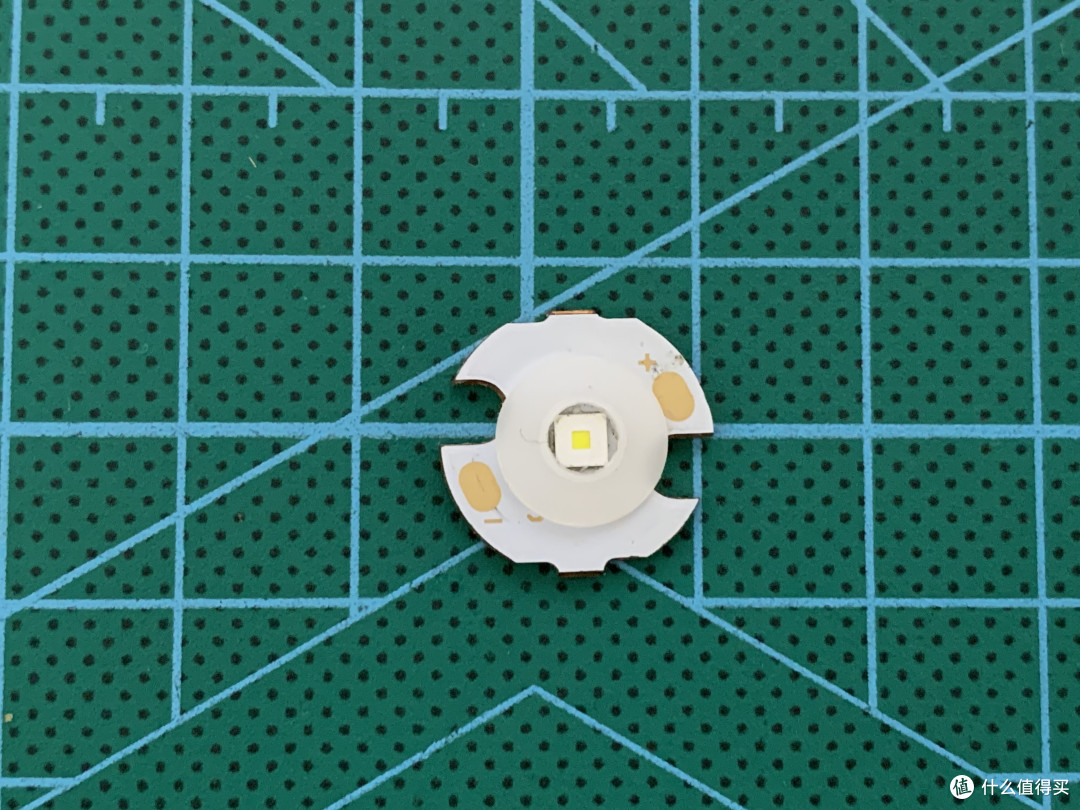

两块铜基板放在一起对比下，原配的异形基板和准备替换的NM1基板，NM1灯珠采用3030封装，比期5050封装的XML2灯珠明显要小的多。

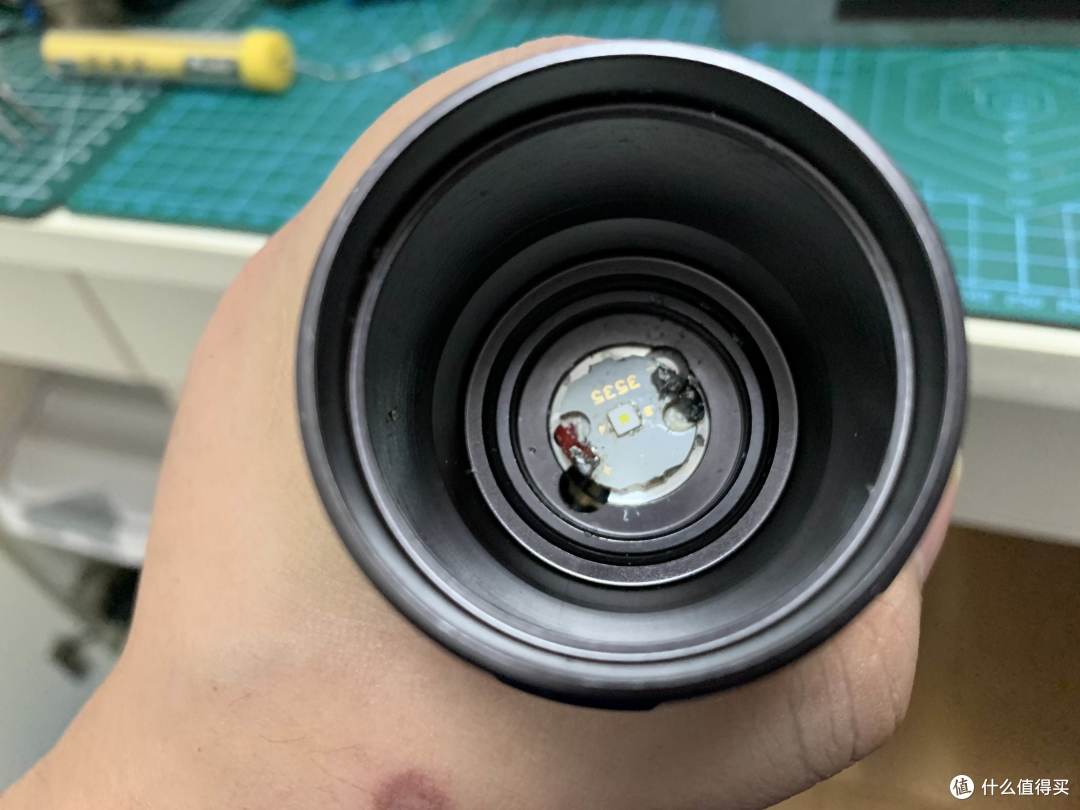

拆完基板后，能看到驱动仓平台上的灰色导热硅脂，旁边有两根引线连接到驱动的正负极，通常来说红色线是正极，黑色线是负极。这两根引线要跟铜基板上的正负极正确连接。

NM1灯珠已经焊接在铜基板上了，铜基板整体呈现白色，正负极两个接触点位置外露，是留给引线和基板焊接在一起用的，焊接时红色线连正极，黑线连负极。

这块基板起码放了有两年了，用之前还得测试下是否正常，直接上最简单粗暴地办法，找一节有电的锂电池，用之前准备的焊锡丝分别连接电池和铜基板的正负极，能点亮，确实还是好的，放在一边备用。

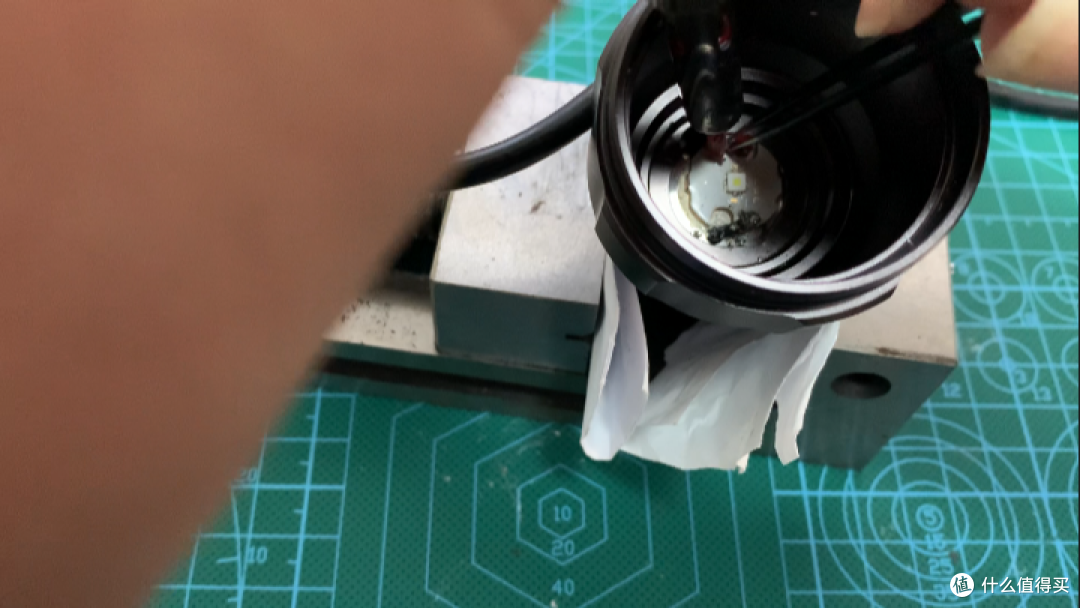

把新基板放进驱动仓，用台钳固定住驱动仓，这个光杯仓室太深了操作起来很别扭，镊子夹住引线，用电烙铁去加热引线上的焊锡，将引线牢牢的焊接在铜基板上。

焊接完成了，这会电路已经接通了，不着急安装，测试没问题再安装。下一步就需要测试了，直接装好电池，点亮测试。低中高爆闪，四个档位都正常，目前来说成功了一半，似乎是为了打击我高兴地太早了，也到此为止了，确实高兴太早了。

替换好后有个明显的问题，新的铜基板尺寸偏小且因为没有固定点，所以不能固定在驱动仓正中位置，装光杯时候会跑偏！

给螺纹打上硅脂，做个保养。安装光杯和压环时候出问题了：配套的白色定位片过小，小于光杯的定位孔！导致光杯会直接接触到铜基板，短接，直接不亮了！

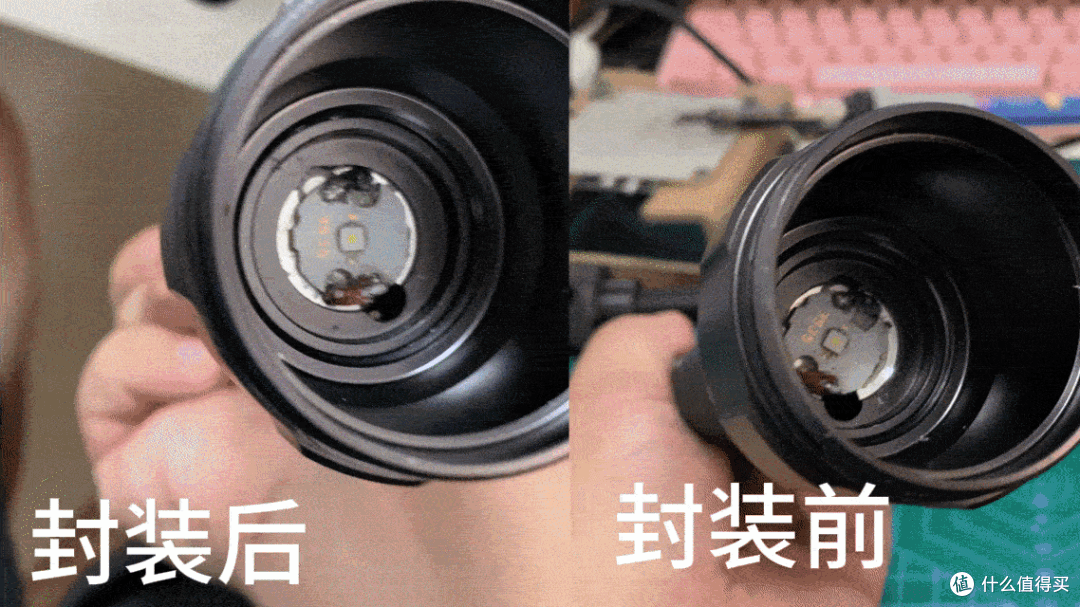

拧松以后，又能点亮，但肉眼可见的亮度变低了，从下面的视频对比明显看出封装前亮度比封装测试时亮的多，玩脱了！

这还不算，即使换上了原来的定位片也不能拧到底，否则依然不亮。而且光杯不居中，容易晃动，铜基板没固定，紧紧是放在驱动仓平台上，每次拧基板实际都会出现位移，射出的光简单说变成了歪光。。。

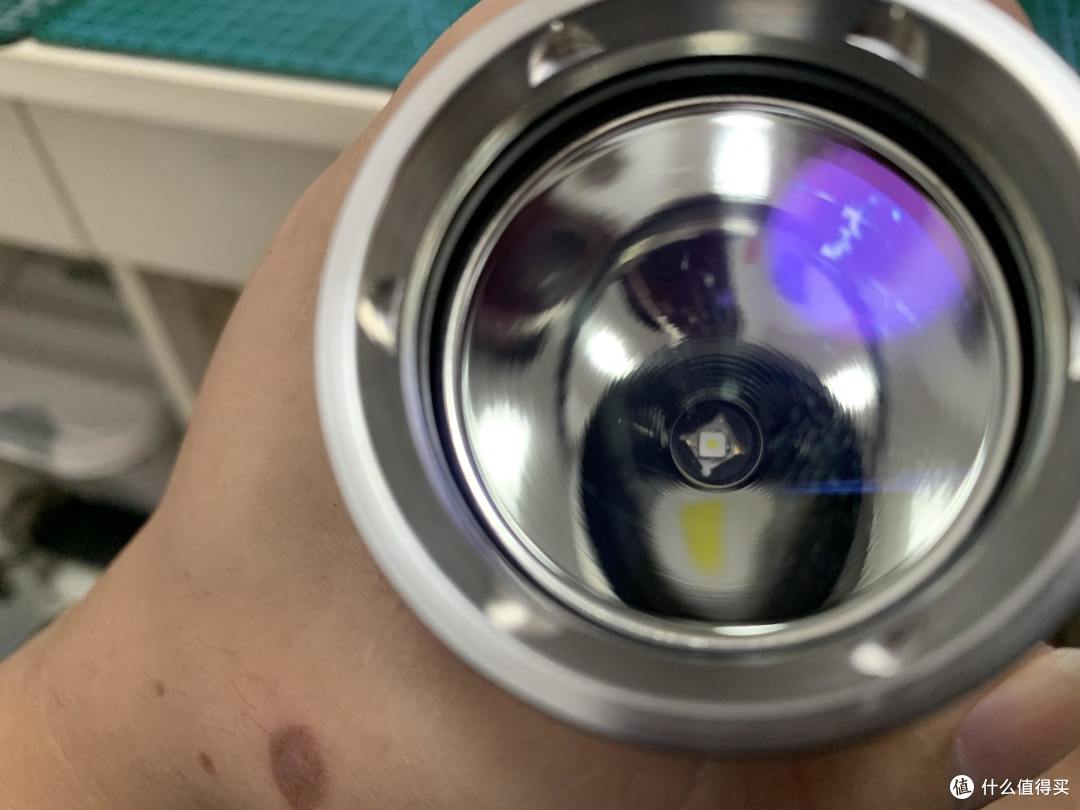

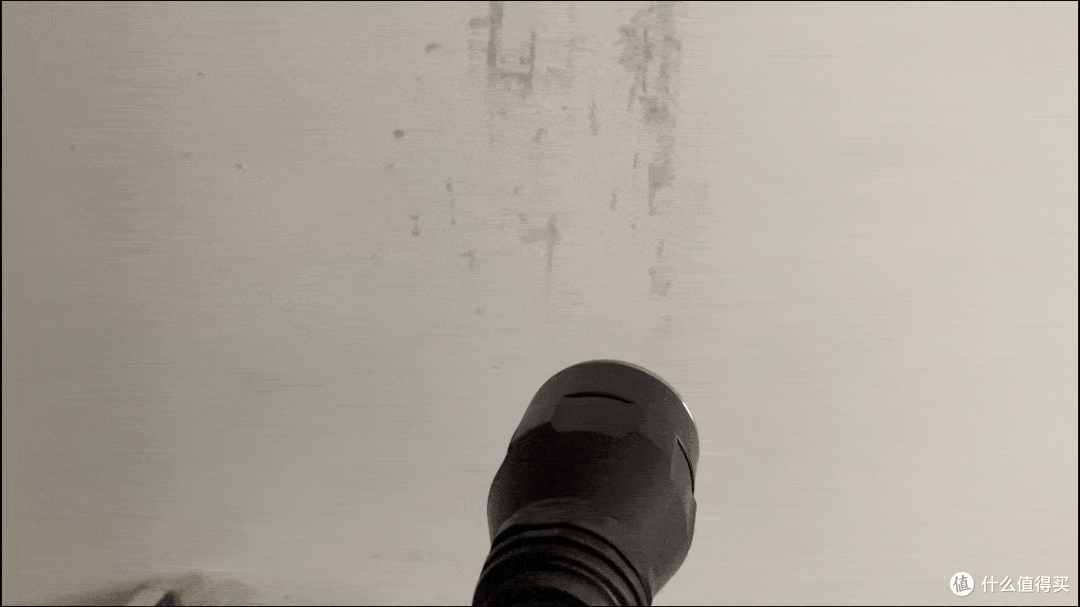

照墙测试结果直接显示黑心。。。。好了我宣布我发明了四周亮中间黑的手电筒！彻底失败了，全剧终！本次DIY换灯珠以彻底失败而告终！

总结

这次的DIY失败了，我总结了有3个原因：

1、基板尺寸过小，位置不固定，导致光杯歪斜，不匹配现有光杯出现黑心；

2、基板焊接时，焊接质量较差，拧紧光杯后会形成短接导致直接不亮；

3、NM1灯珠尺寸较小和现有光杯不适配，出现黑心。

针对这次失败，暂时也知道原因了就不准备折腾了，现在再去折腾意义不大，等下次买了SFT40灯珠再改进了，SFT40灯珠封装尺寸和XML2灯珠一致，用回原来的异形基板，这样跑偏的问题就不会存在了，黑心也就不存在了。再试试能不能从驱动仓拧开，这样可以更方便操作，最大可能杜绝掉焊接质量差导致短接不亮的问题。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
