前言

能华半导体推出了一款45W LED驱动电源参考设计，这款电源为单级高PF值反激设计，并且为原边反馈，无需光耦和输出电流检测电路，在初级完成恒压控制，电路精简，简化设计并降低成本。

这款LED电源采用能华半导体CE65H600TOEI耗尽型氮化镓开关管，采用TO252封装。器件额定耐压为650V，峰值耐压800V。电源支持176-264Vac输入，输出为54V0.9A，转换效率为90.5%。下面就带来能华半导体这款LED驱动电源方案的解析，一起看看设计和用料。

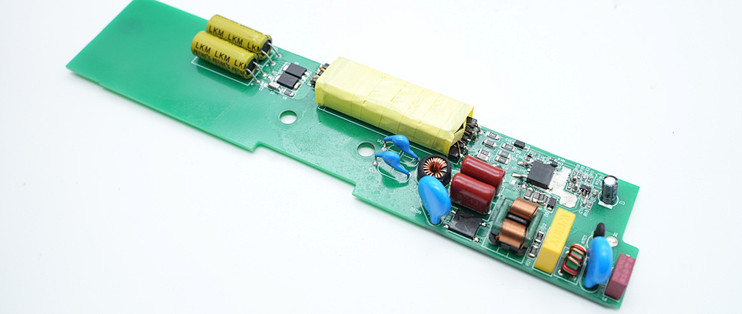

能华45W高PF氮化镓LED驱动电源参考设计方案外观

能华45W高PF氮化镓LED驱动电源DEMO采用了扁平化超薄设计，兼容了LED橱柜灯产品的超薄设计要求，氮化镓AC-DC部分非常紧凑，空白的PCB部分可以为后面DC-DC去频闪电路和DALI智能调光电路预留充足的空间，DEMO整体厚度控制得很出色。

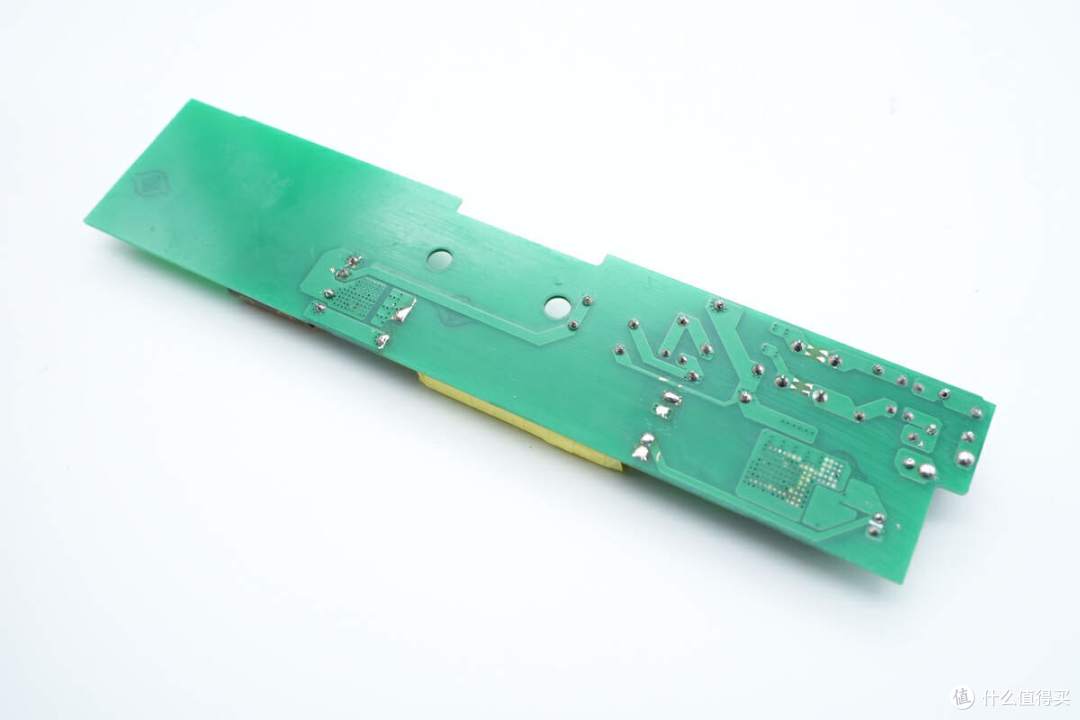

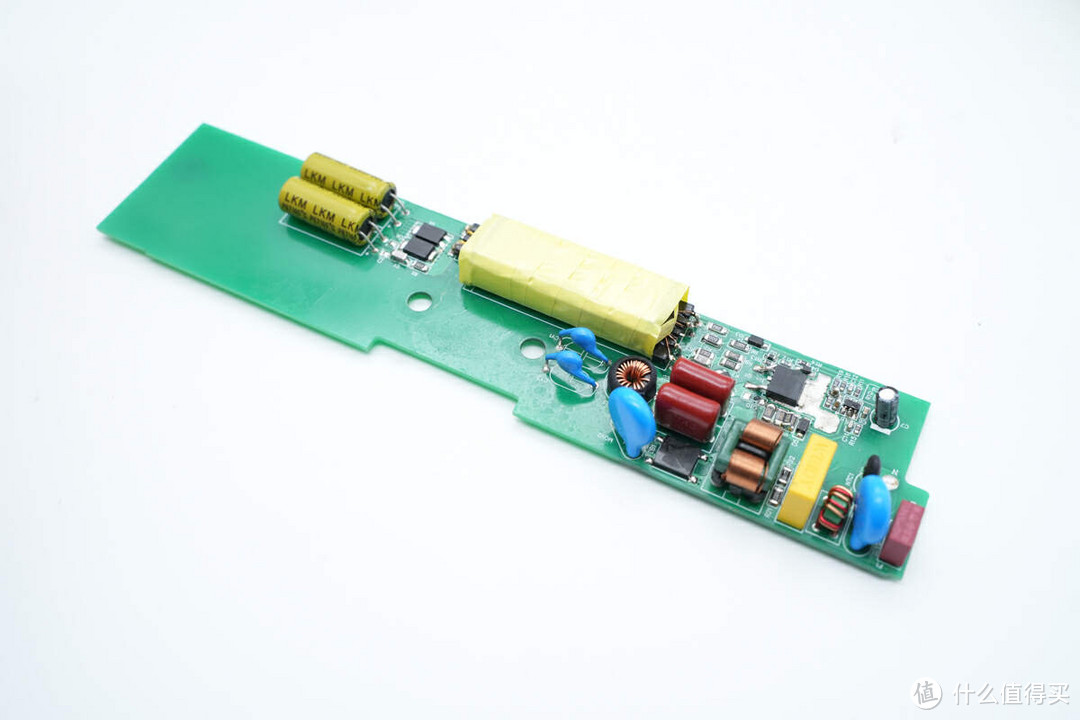

DEMO器件采用单面布局。

实测PCB板长度为177.46mm。

宽度为38.07mm。

厚度为15.92mm。

DEMO拿在手上的大小直观感受。

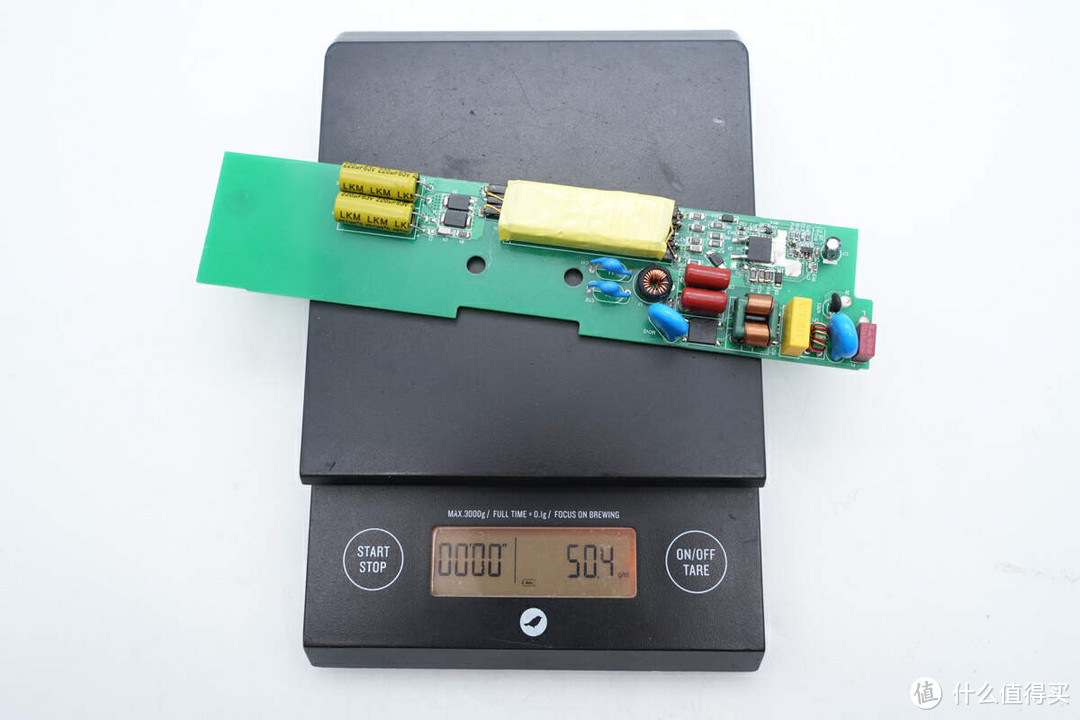

另外测得DEMO重量约为50g。

能华45W高PF氮化镓LED驱动电源参考设计方案解析

输入端保险丝规格为3.15A250V。

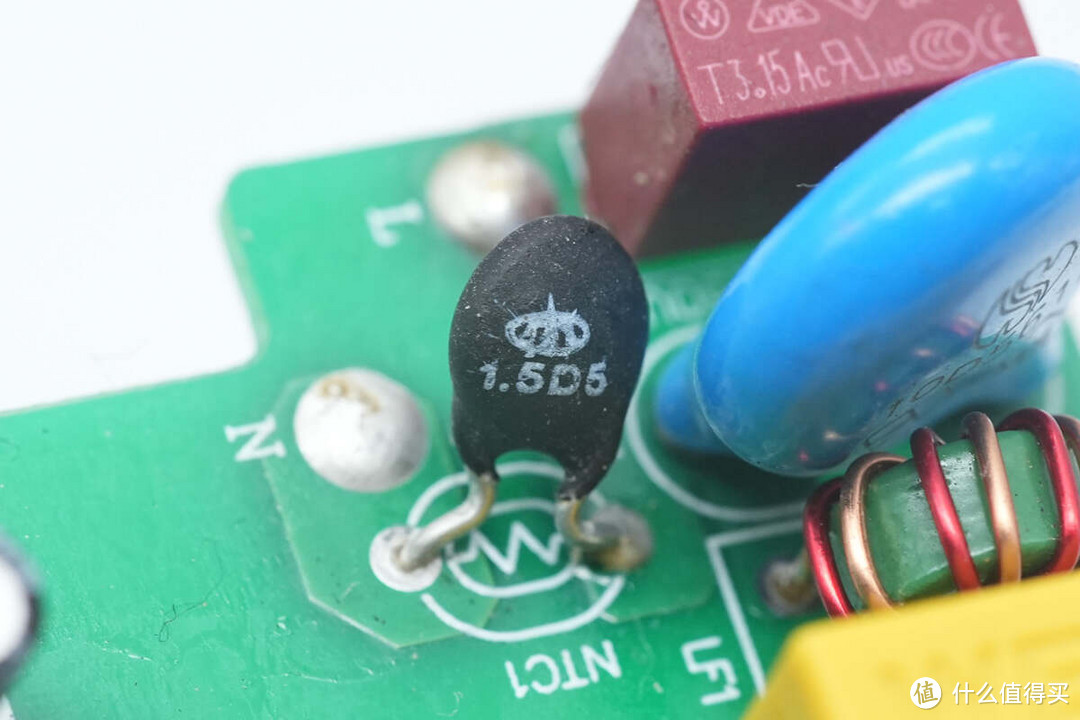

NTC热敏电阻用于抑制上电浪涌电流。

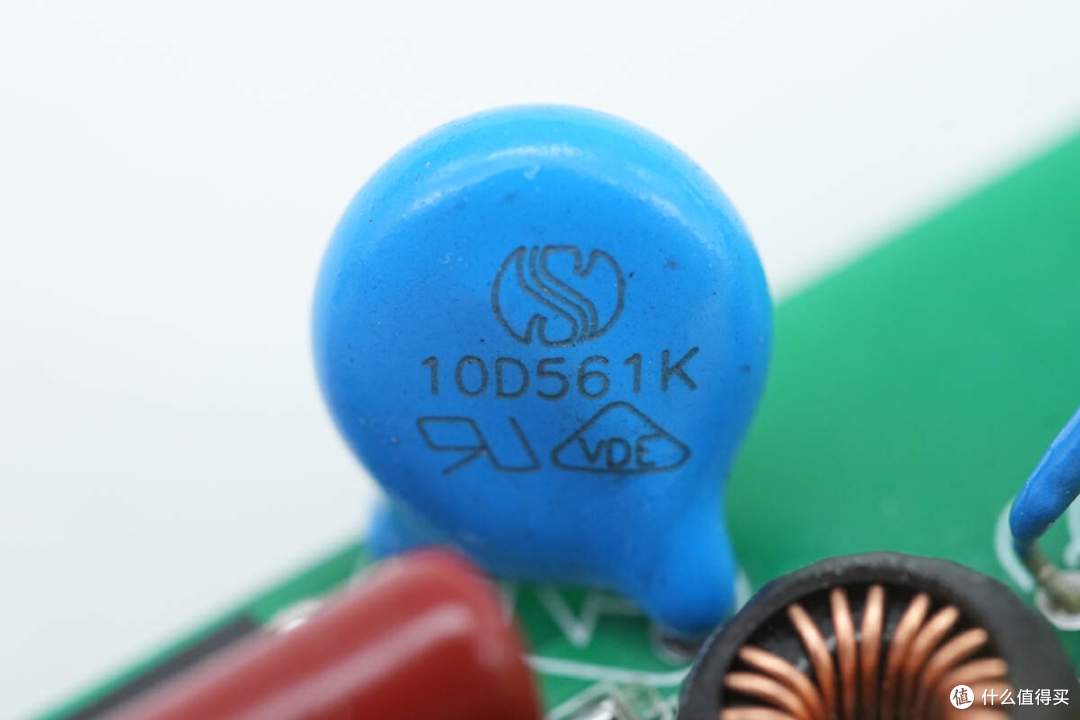

10D561K压敏电阻用于过电压保护。

共模电感采用磁环绕制。

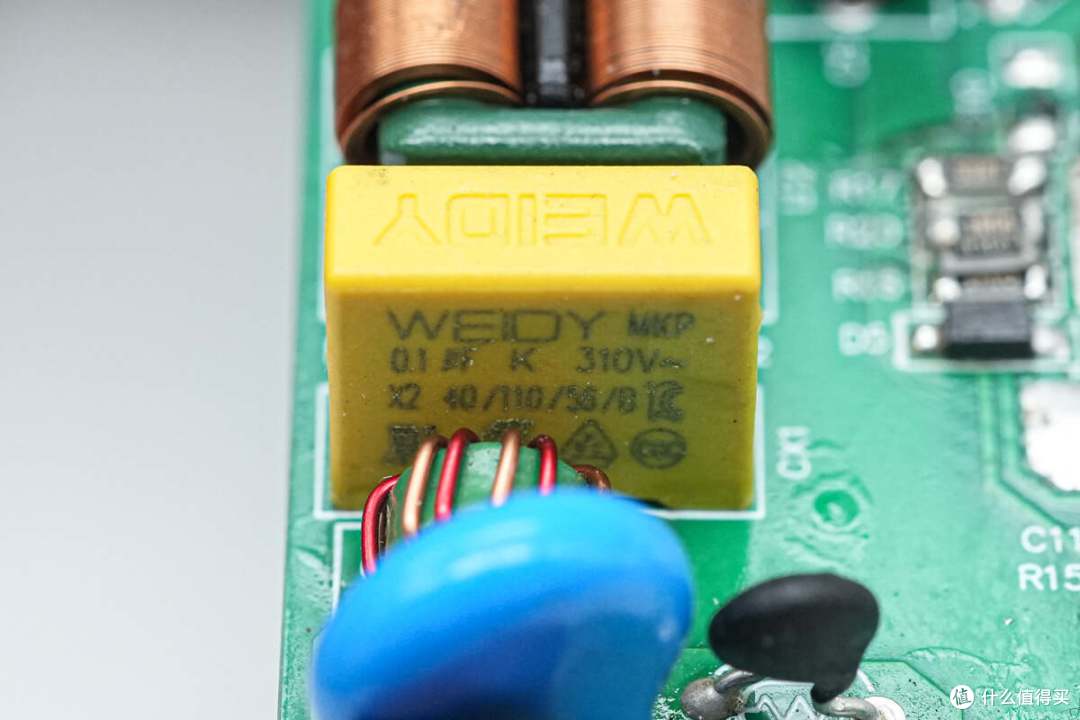

安规X2电容来自纬迪，容量为0.1μF。

第二颗共模电感采用扁铜线绕制。

整流桥来自佑风微，型号FMB40M，规格为4A1000V。

两颗薄膜滤波电容特写。

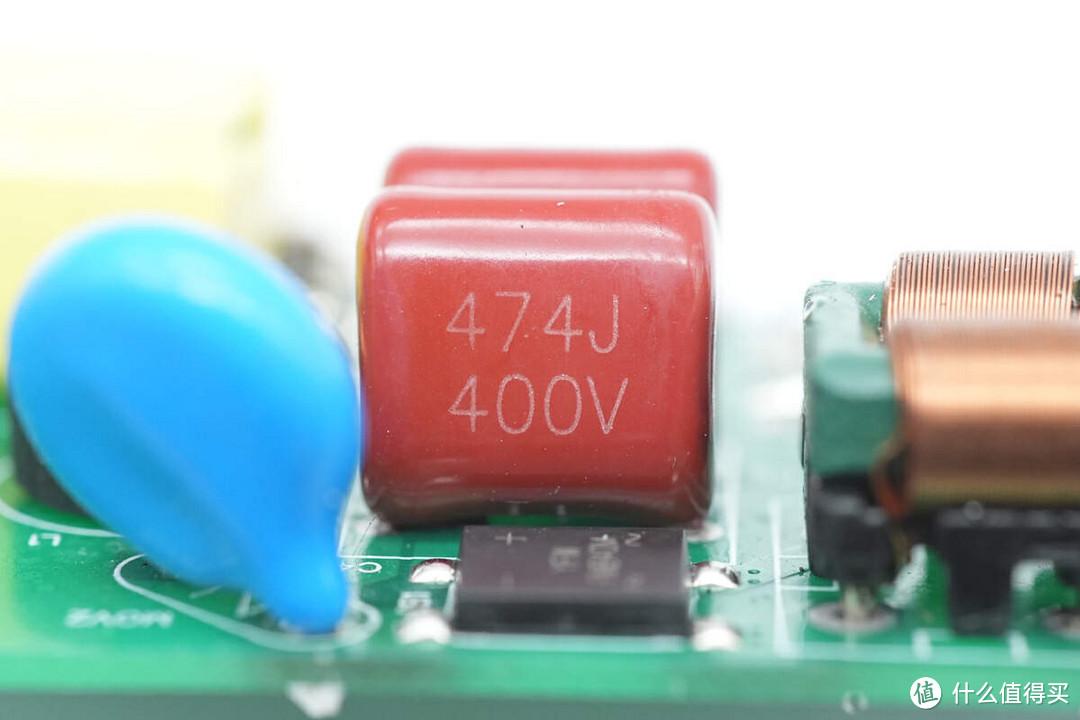

薄膜滤波电容规格为0.47μF400V。

滤波电感采用磁环绕制。

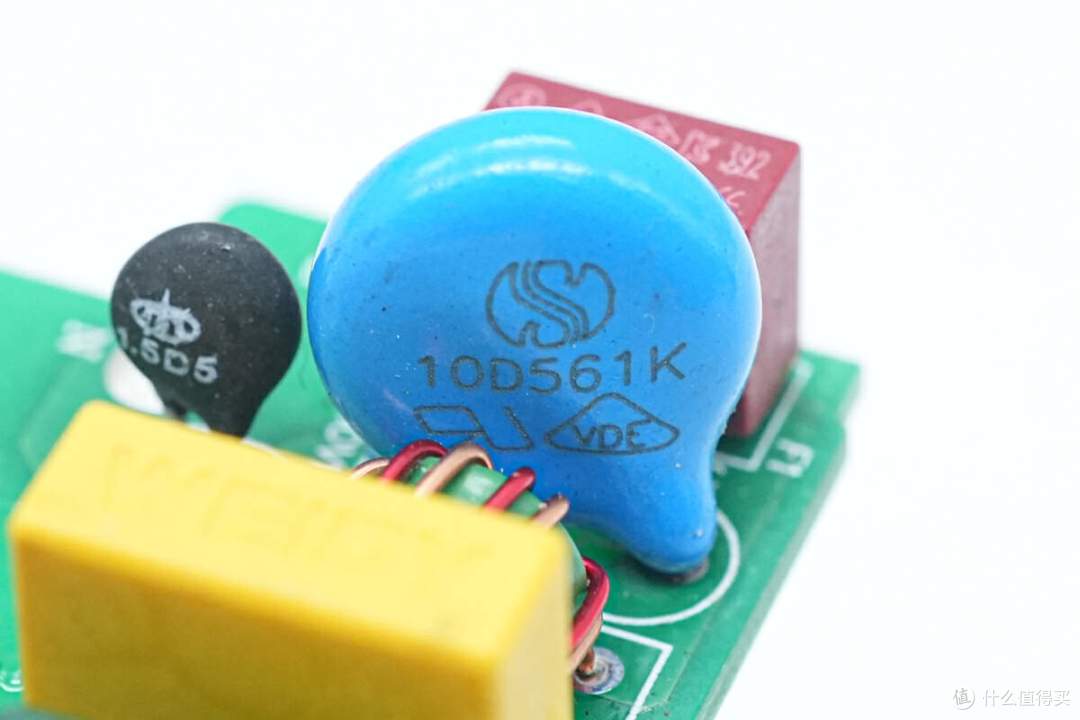

10D561K压敏电阻用于过电压保护。

电源主控芯片采用昂宝OB6566，是一颗PFC控制器，无需辅助线圈，支持逐周期电流限制，支持高精度可调节输出过电压保护等多种保护模式，支持无音频噪声运行。

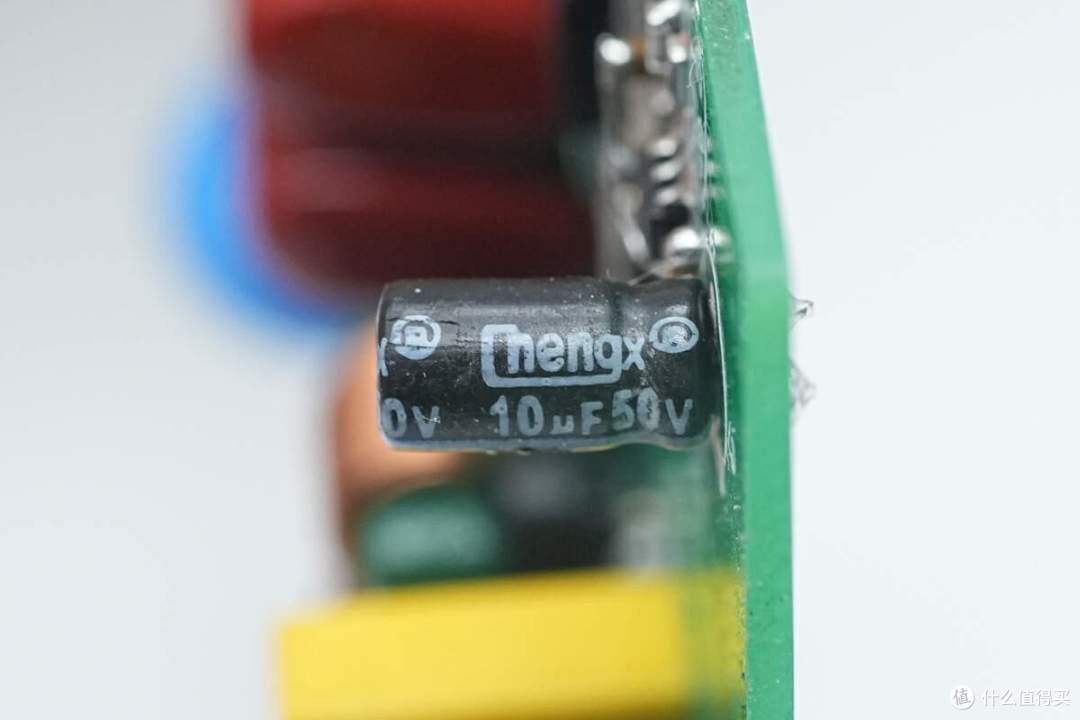

为主控芯片供电的滤波电容规格为10μF50V。

初级开关管采用能华CE65H600TOEI氮化镓器件，这颗Cascode型CoreGaN器件采用能华耗尽型工艺技术，耐压650V，瞬态耐压800V，导通内阻600mΩ，极低的门极电荷，使得器件的开关速度快，损耗低，可以大大提高系统能效。

另外其驱动电压范围±20V，大大提高了系统可靠性，并且和传统的Si MOSFET驱动兼容；这颗器件采用TO252封装，成本低，热容大而且热阻小，这种封装可以拓展器件的功率应用范围，有很强的散热能力和耐热冲击能力，使系统具有更高的热可靠性。

能华半导体 CE65H600TOEI 资料信息。

变压器采用胶带严密缠绕绝缘。

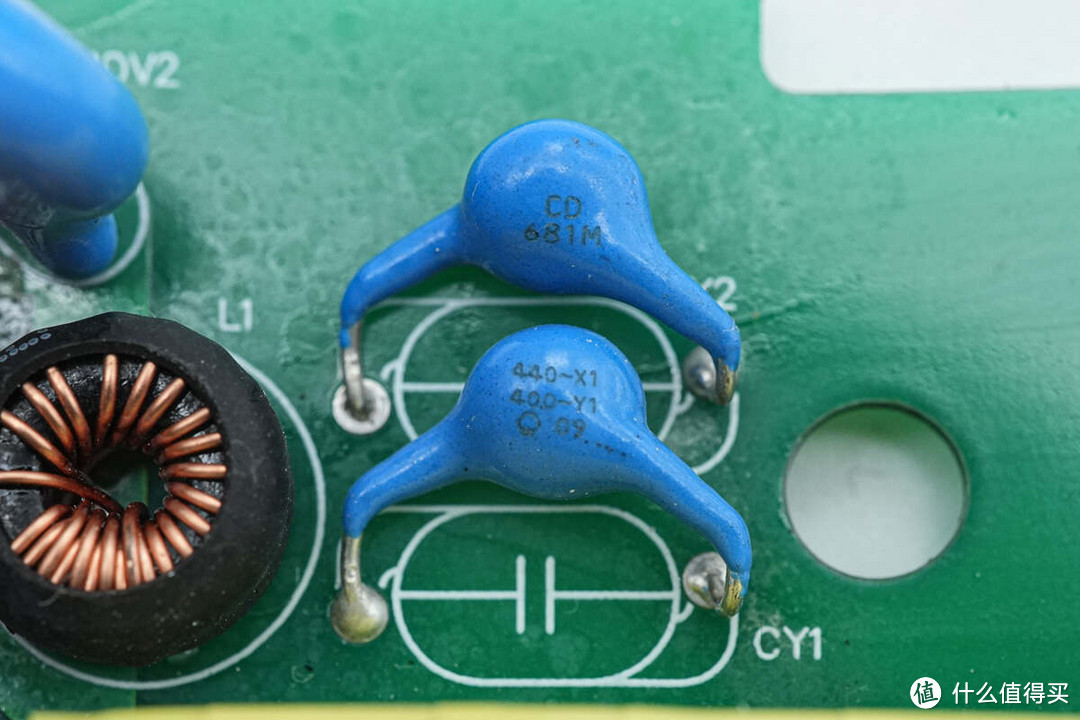

两颗蓝色Y电容特写。

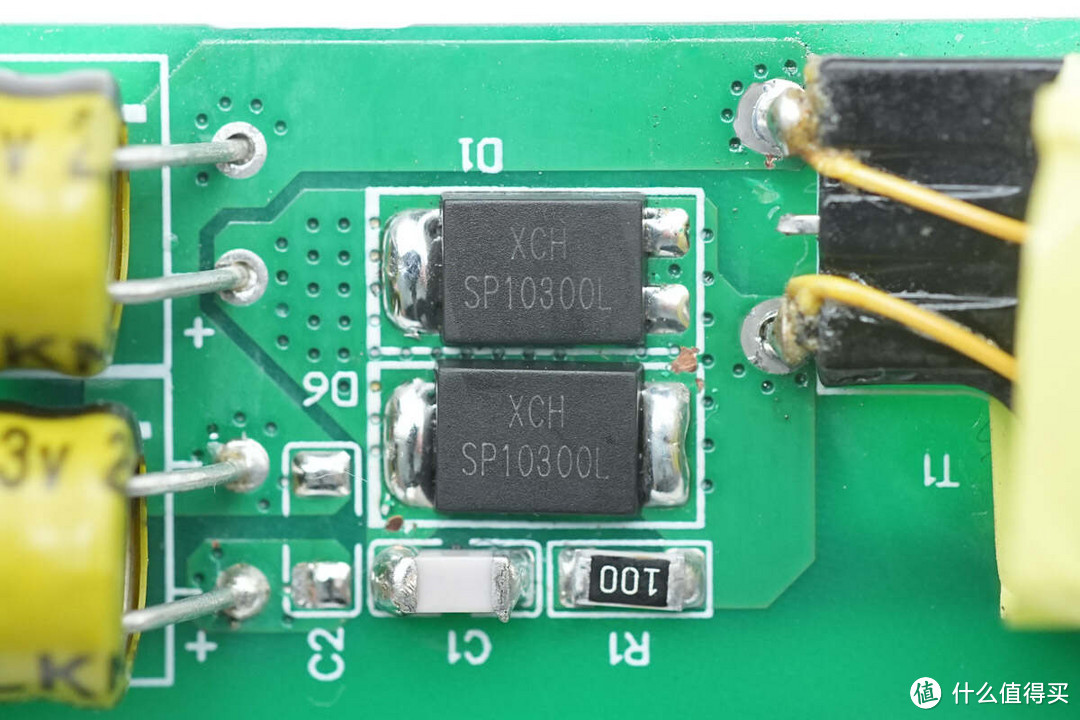

两颗整流管来自旭昌辉，型号SP10300L，肖特基二极管，规格为10A300V，采用TO-277B封装。

输出滤波电容来自永铭，为LKM系列长寿命电容，规格为220μF63V。

充电头网总结

能华半导体推出的45W氮化镓LED驱动电源参考设计为单级高PF值反激设计，原边反馈，无需高压滤波电容，反馈光耦，输出电流检测电阻以及恒流控制电路。恒压控制在初级完成，电路精简，简化设计并提高转换效率。

这款LED电源采用能华半导体CE65H600TOEI耗尽型氮化镓开关管，采用TO252封装。器件额定耐压为650V，峰值耐压800V。采用昂宝OB6566控制器，输出采用肖特基二极管整流，电解电容滤波。通过引入氮化镓器件到LED电源，显著提升了转换效率，降低了散热需求，缩小体积并降低成本，对环境更加友好。
