倾角传感器凭什么知道自己"歪了"？

​    ​    ​先问个实在的问题：一台塔吊的吊臂慢慢歪了半度，一只巴掌大的传感器是怎么知道的？它没长眼睛，也看不见水平面，却能在毫秒级时间里告诉你"偏了 0.5 度"。

    ​    ​答案说出来朴素得有点让人失望，它靠的是重力。

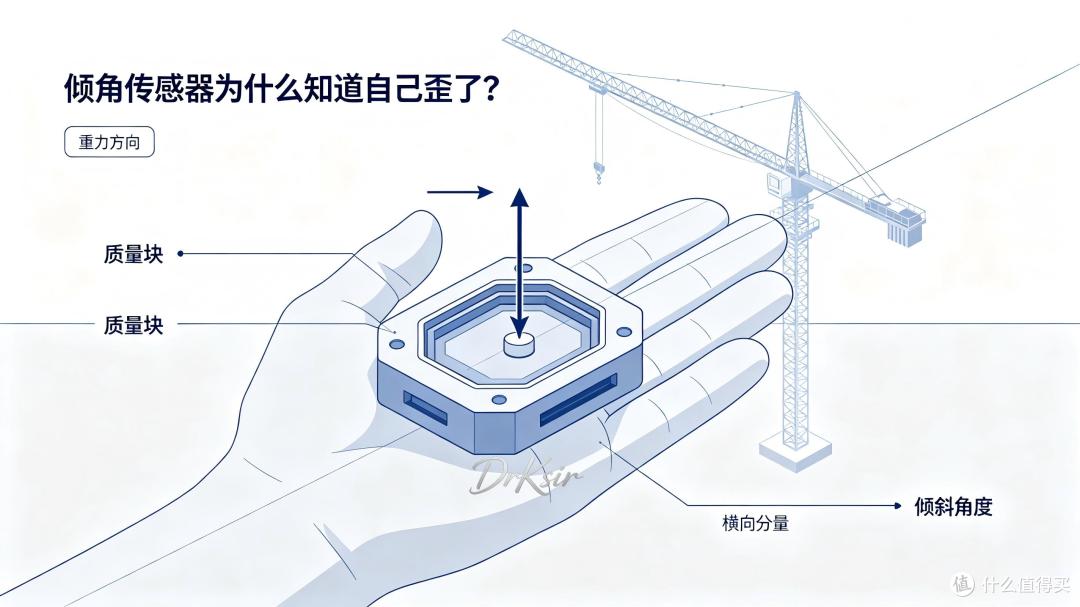

倾角传感器工作原理图

        ​一、倾角传感器测的到底是什么？

    ​    ​地球上任何东西，重力都把它往下拽。这个"往下"的方向，就是倾角传感器唯一的参考系。传感器肚子里藏着一个微小的质量块，想象成一粒米那么大的砝码。传感器水平摆放时，重力正好压在这粒"米"的正下方，测到的信号是零。你把它斜过来一点，重力这个竖直向下的力就斜着压在质量块上，分出一个横向的分量。斜得越厉害，横向分量越大。传感器要做的，就是把"重力分量的变化"翻译成"角度"。就这么简单。

    ​    ​那这个质量块是怎么把重力变成电信号的？市面上的倾角传感器，主流就三条路线。

    ​    ​二、三种原理，各有各的脾气

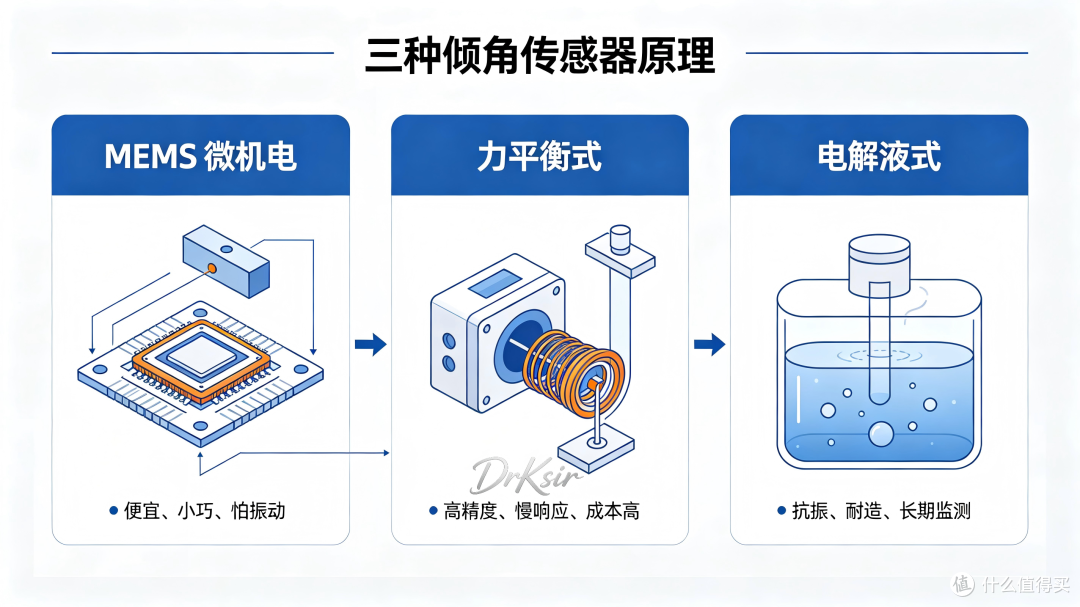

倾角传感器工作原理图

    ​    ​1. MEMS：便宜大碗的主流

    ​    ​MEMS 是微机电系统的缩写，说白了就是在指甲盖大小的硅片上，用半导体工艺刻出一根悬臂梁或者一个小质量块。倾斜时重力分量让它产生极其微小的位移，旁边的电容板捕捉到这个位移，转成电压信号。这种方案便宜、体积小、功耗低、响应快，现在工业上八九成的倾角传感器走的就是这条路。它有个软肋，怕振动。因为振动也会让质量块动，它分不清这到底是"倾斜"还是"机器在抖"。所以纯 MEMS 用在强振动场合，得靠滤波算法，或者加个陀螺仪来补。

    ​    ​2. 力平衡式：贵，但真的准

    ​    ​精度要求高的地方，用的是力平衡式，也有人叫伺服式倾角传感器。它的思路反过来了，不让摆锤真的动。传感器一察觉到摆锤刚要偏，立刻用电磁线圈把它拉回零位，维持平衡所需的电流大小，正好和倾斜角度成正比。这么一搞，精度能到 0.001°，长期漂移也小。代价是贵、体积大、响应慢。做地震监测、精密调平、结构形变监测的人，愿意为它掏这份钱。

        ​3. 电解液式：皮实耐造

    ​    ​还有一类电解液式的，靠导电液体里气泡位置的变化来测角度，抗振、皮实，适合长期埋在土里、水里做监测。

    ​    ​三、静态和动态，别混为一谈

    ​    ​这里得插一句很多人没搞清的事：静态和动态是两码事。上面讲的测重力分量，默认传感器是静止的，或者动得很慢。要是装在一台高速翻转的设备上，纯靠重力测角度会算错，因为除了重力，离心力和加速度也一起压在质量块上。这时候得引入陀螺仪，把角速度积分解算成姿态，这就是动态倾角传感器，准确说已经算 IMU 了。

    ​    ​四、结语：选传感器，选的是懂行的人

    ​    ​说到底，倾角传感器这行没什么玄学。原理几十年没变，变的只是硅片越刻越小、算法越跑越聪明、价格越来越亲民。真正拉开差距的，是厂商愿不愿意在温漂、抗振、长期稳定性这些看不见的地方下功夫。参数表上写得再漂亮，装到塔吊上风吹日晒半年，才是见真章的时候。

    ​    ​所以选倾角传感器，别只盯着精度那一栏数字。把你真实的工况讲清楚，装在哪、振不振动、温区多少、要测几个轴，让懂行的人帮你配。德克西尔做了十几年工业传感器，倾角传感器这块的选型坑基本都趟过。拿不准的，直接把你的应用场景发给我们，我们拆开讲给你听。
