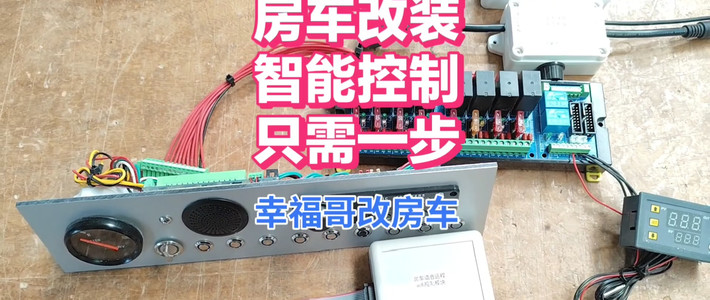

房车改装智能控制系统就只要一小步 幸福哥改房车

房车控制系统主要涵盖智能控制与水路控制两大功能板块。水路控制部分由水路控制板、温控模块、水箱控制模块及热水加热模块构成,各模块通过端子接入,故障时可随时更换。针对现有车辆的智能化改造,系统提供了高度兼容的解决方案,通过加装继电器模组、开关板及智能模块,即可在保留原车机械开关的基础上,实现语音与远程智能控制。
01系统架构与核心模块
该控制系统采用模块化设计,将功能划分为智能控制与水路控制两个独立部分。针对不同车型及改装需求,系统提供了灵活的配置方案。对于现有车辆的改造,核心在于利用继电器模组和智能模块对原有电路进行无损升级。
功能板块组成模块功能特点
水路控制部分水路控制板、温控模块、水箱控制模块、热水加热模块端子接入,故障可随时更换
智能控制部分继电器模组、开关板、智能模块语音控制、远程控制、支持机械开关功能

房车控制系统模块构成

02具体改装实施步骤
  1. 电器接线
    将每一路电器连接至继电器模组的常开端子。大电流线路已做过锡处理,公共端已连通;小电流控制线无需接线。大电流电器需每一路单独接线,控制线接至另一面端子。
  2. 开关板改造
    利用配套开关板改造原车开关面板。每一路开关包含四条线(两根开关线、两根指示灯线),无指示灯则接两根即可,按标识接入端子。
  3. 模块安装与调试
    插上插头保留机械开关功能,接入智能控制模块即可实现语音和远程控制。最后将控制面板恢复原样,完成不显山不露水的智能改造。
03常见问题解答
  • 快插端子的设计优势
    防呆设计避免插错;细排线配合插头可承受更大电流,为功能升级预留空间;方便随时更改开关排序以适应个人习惯。
  • 无实体按键车型适配
    仅需接好每一路电器,不接控制线,将智能模块插到模组上即可实现智能控制,无需开关板支持。
  • 轻触开关(自复位)适配
    智能控制模块内部预留了开关接口,插上端子线连接到相应的自复位开关上即可实现功能。
  • 防反接保护
    模组具备防反接功能,设有两条红线指示,接反则无电,支持试错操作。
