装机小白避坑指南：电源主板线材全解析

作为一名从零摸索的装机小白，本以为对着教程一步步来，就能顺利点亮新机，没想到却接连遭遇电源装反、主板短路、线材插错三重翻车，不仅耗时3天、烧掉1个电源，还差点报废整套配件。今天把血泪经历和避坑技巧全分享出来，帮新手避开90%的装机陷阱！

一、翻车现场：三大致命错误，步步踩雷

（一）电源装反：风道堵塞+散热报废，开机直接跳闸

装机初期最离谱的错误，就是把电源上下方向装反。没仔细看机箱电源位标识，仅凭感觉将风扇面朝向机箱内部，而非对准机箱底部/背部散热孔。

- 翻车后果：1. 风道完全堵塞：电源风扇吸不到外界冷风，内部热量堆积，开机5分钟就烫手；

2. 触发短路保护：热量过高导致电源内部过载，一通电就跳闸，反复尝试后直接烧毁电源；

3. 连累主板：电源异常供电导致主板供电接口发烫，万幸及时断电，没造成主板烧毁。

（二）主板短路：铜柱乱装+线材裸露，差点烧毁主板

电源更换后，本以为能顺利推进，结果主板短路问题接踵而至。核心原因有两个：一是机箱铜柱未对齐主板孔位，多装1颗多余铜柱，直接顶在主板背面电路层；二是部分线材外皮破损，裸露铜线接触主板金属触点。

- 翻车后果：1. 开机无任何反应：风扇不转、灯不亮，主板完全不通电；

2. 主板轻微烧痕：拆开检查发现，铜柱接触位置的主板电路有轻微焦黑痕迹，再晚发现几分钟，主板直接报废；

3. 反复排查耗时2天：从电源、内存到CPU逐一排查，最后才发现是铜柱和线材的问题，白白浪费大量时间。

（三）线材插错：三大高频接口全踩坑，开机黑屏+硬件不认

解决电源和短路问题后，线材连接又接连翻车，24pin主板供电未插牢、CPU供电与显卡供电混淆、前置面板跳线正负极接反，三大高频错误全中招。

1. - 24pin主板供电未插牢：插头没完全按到底，卡扣未卡紧，导致主板供电接触不良，开机反复黑屏、自动重启；

2. - CPU与显卡供电线混淆：把显卡8pin（6+2）供电线，插到主板CPU 8pin（4+4）供电接口，开机直接黑屏，CPU无法通电；

3. - 前置面板跳线接反：电源开关（POWER SW）、硬盘灯（HDD LED）正负极接反，导致开机键失灵、硬盘灯常亮不闪，折腾1小时才理清线序。

二、血泪教训：3个核心认知，新手一定要懂

1. 防呆设计不是万能的，别盲目硬怼：虽然电源接口、供电线都有防呆口，但暴力安装、方向看错，依然会插错！强行插入=硬件报废，插不进去时立刻停手，核对接口型号和方向。

2. 细节决定成败，小部件别忽视：机箱铜柱、线材外皮、卡扣松紧，这些不起眼的细节，恰恰是短路、烧硬件的元凶。装机无小事，每一步都要“慢一点、准一点”。

3. 新手别跳步骤，说明书是救命稻草：嫌麻烦不看机箱、主板说明书，全凭感觉和碎片化教程操作，是翻车的核心原因！说明书里有接口定义、铜柱位置、线序图示，比任何短视频都靠谱。

三、避坑指南：从装机到点亮，全程零翻车技巧

（一）电源安装：认准风道，杜绝装反

1. 核对机箱标识：电源位有明确“风扇朝下/朝后”标识，风扇必须对准机箱底部或背部的散热孔，保证进风顺畅；

2. 固定前先试位：放入电源后，先不拧螺丝，通电测试风扇转动方向，确认风道正确后再固定；

3. 模组电源先理线：提前规划线材长度，避免线材拉扯、弯折，防止后期线材破损短路。

（二）主板防短路：铜柱+绝缘+走线，三步到位

1. 铜柱精准匹配：对照主板孔位，一颗不多、一颗不少安装铜柱，多余铜柱立即取下，避免顶到主板背面；

2. 做好绝缘防护：主板底部与机箱接触处，确保无裸露铜线、金属碎屑；线材破皮立即更换，严禁裸露部分接触主板；

3. 走线远离主板：供电线、数据线沿机箱边缘走线，避开主板电路层，防止线材晃动摩擦主板造成短路。

（三）线材连接：三大核心接口，逐一核对

1. 主板24pin供电

- 接口特征：最宽的扁平接口，带卡扣；

- 正确接法：对准防呆口，垂直用力按到底，听到“咔哒”声，确认卡扣完全卡紧，轻拉线材不松动。

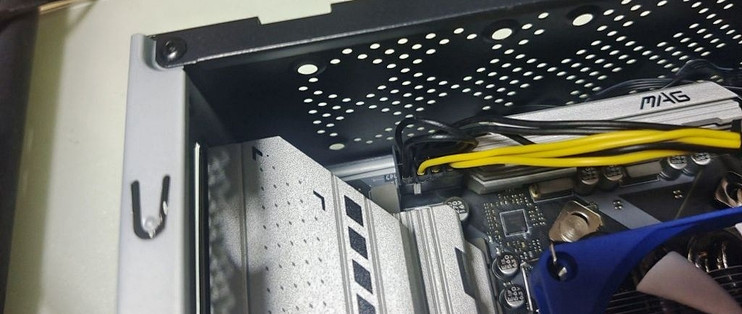

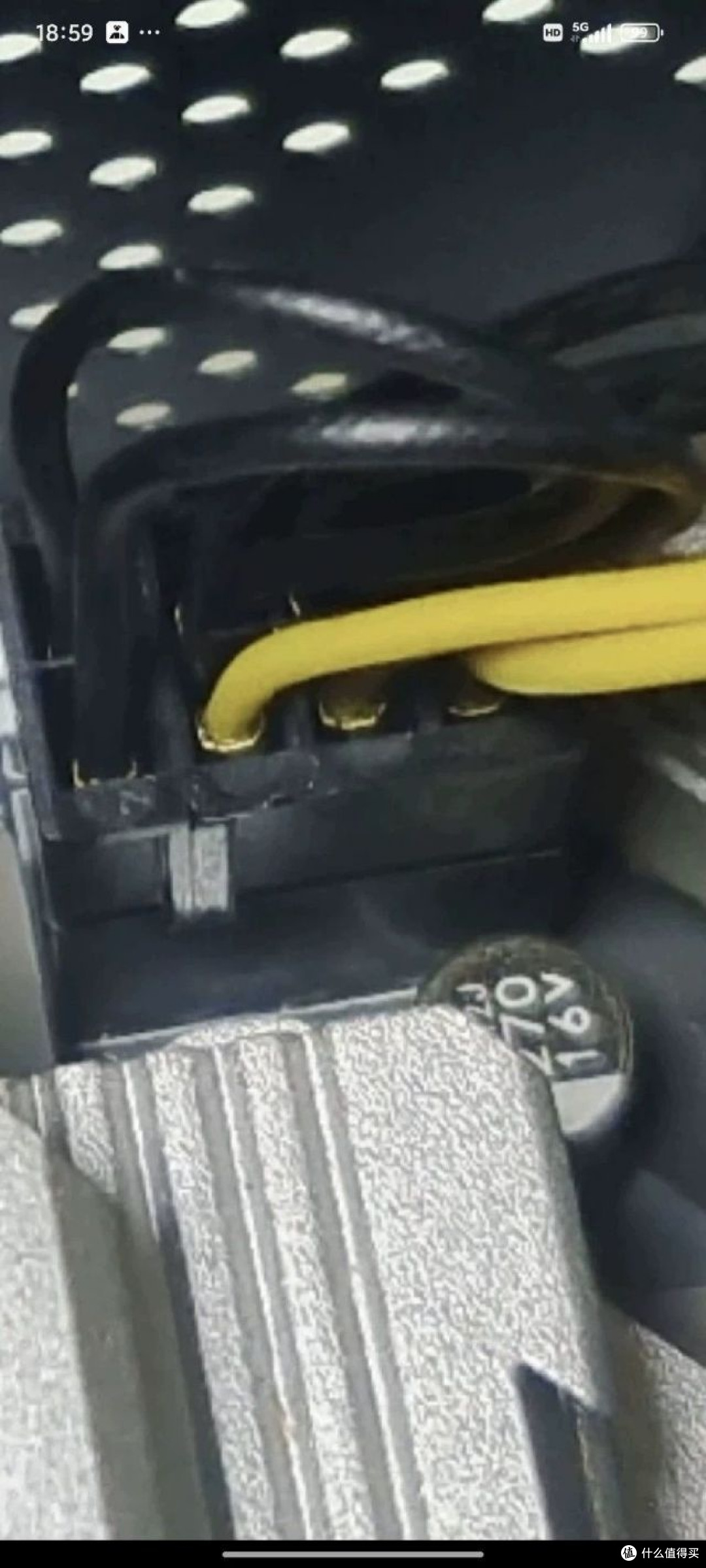

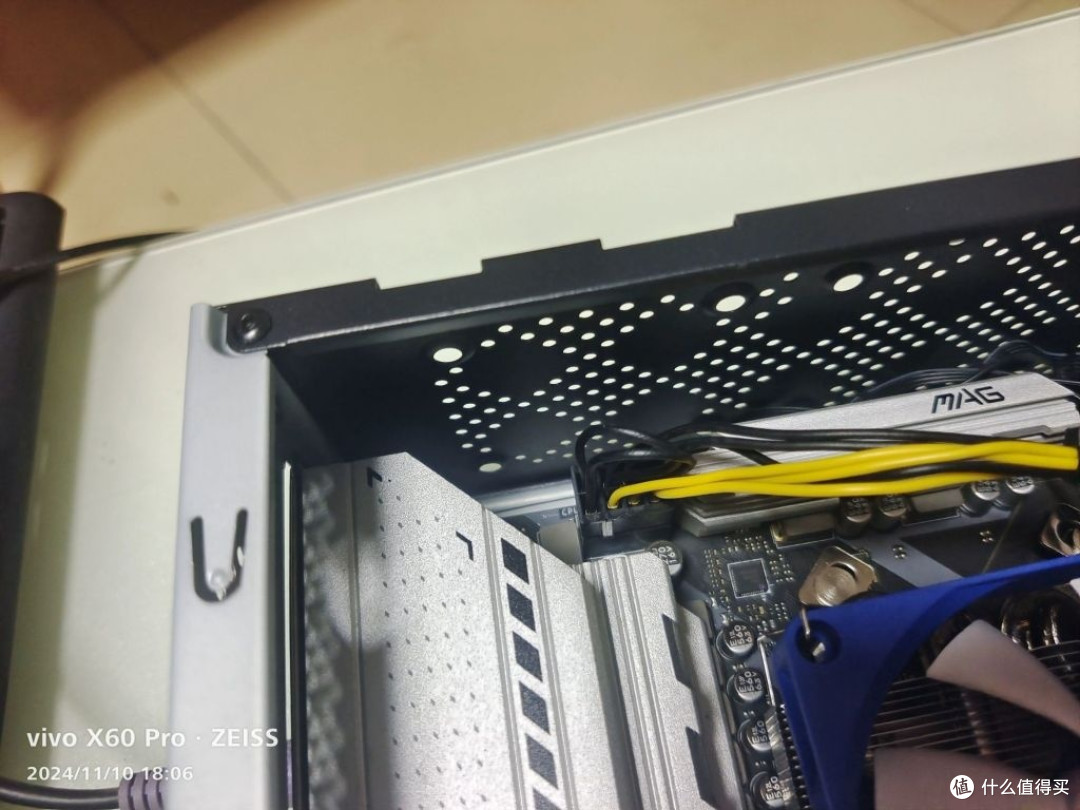

2. CPU 8pin（4+4）供电

- 接口特征：主板左上角，4+4可拆分接口，防呆口与显卡8pin不同；

- 正确接法：认准“CPU”标识，4+4合并后插入，插到底卡紧；严禁与显卡8pin（6+2）供电线混用。

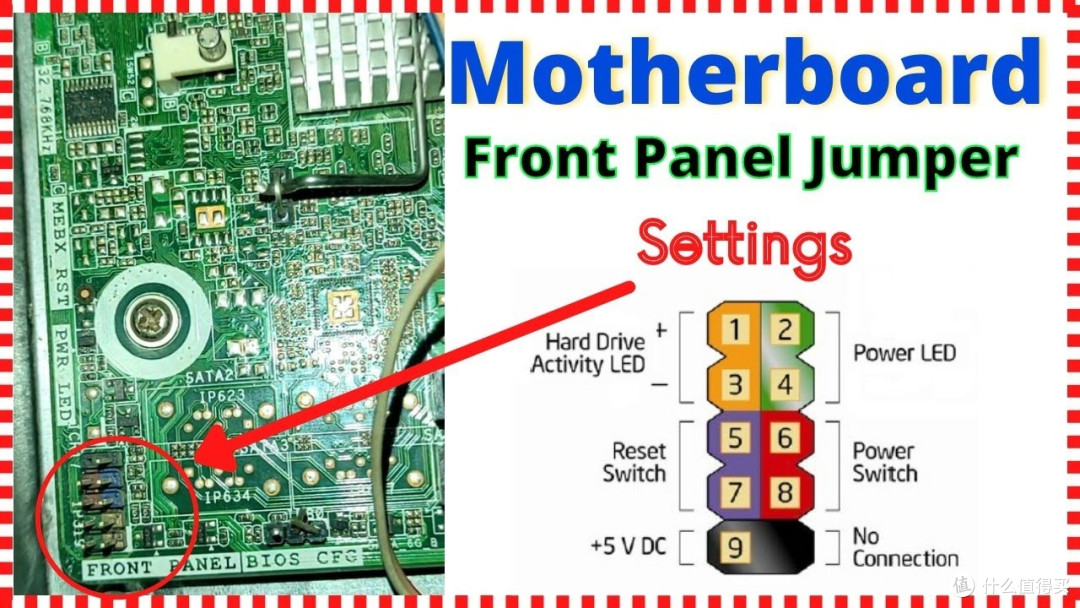

3. 前置面板跳线

- 核心口诀：彩色线为正，白/黑线为负，POWER SW不分正负极；

- 正确顺序：先接POWER SW（电源开关），能开机后再接HDD LED、RESET SW，对照主板说明书图示，逐一对应针脚。

（四）最终检查：点亮前必做3件事

1. 断电复核：拔掉电源插头，重新核对所有接口——24pin、CPU供电、显卡供电、SATA供电，确保无松动、无插错；

2. 静电释放：装机前摸一下机箱金属部分，释放手上静电，避免静电击穿主板元器件；

3. 清理杂物：检查机箱内部，无螺丝、金属碎屑掉落，线材无遮挡风扇，风道通畅。

四、写在最后

装机从来不是“拼积木”，看似简单的步骤，藏着很多新手易忽略的细节。我的翻车经历，核心就是急于求成、忽视细节、不看说明书。

希望这篇血泪实录，能给准备装机的新手提个醒：慢一点、细一点，严格对照说明书操作，不盲目自信、不暴力安装，就能避开电源装反、主板短路、线材插错的大坑，一次点亮新机!
