管道里的画面清不清楚，差的不是像素，是这几个细节

管道里的画面清不清楚，差的不是像素，是这几个细节

很多人第一次用管道检测设备，第一反应是看像素。

觉得像素高画面就清楚，像素低就不行。

真到了井口你才发现，画面糊不糊，往往跟像素关系不大。

是传感器、视角、灯光和视频格式一起决定的。

传感器决定画质下限

画面最底层的东西是图像传感器。

管道检测这种场景，光线暗、空间窄、镜头要伸进管子里贴近管壁，对传感器的要求跟手机完全不一样。

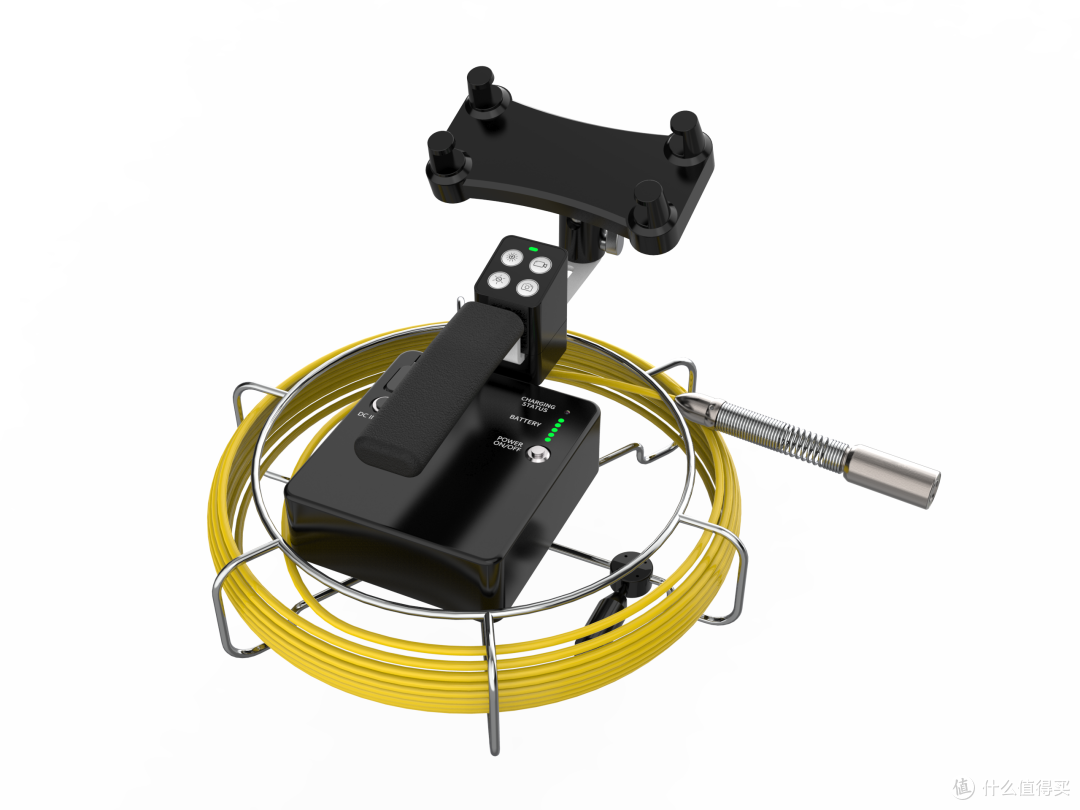

像优联 3188SC 这套管道视频检查系统，配的是 1/3 英寸 CMOS 传感器，有效像素 1920x1080，也就是常说的 1080P。

这个组合在管道检测里是主流配置。

传感器尺寸大了，进光量才够，暗环境下噪点少，画面才干净。

你拿一个像素再高的手机伸进排水管，出来的画面一样糊，就是因为传感器尺寸和镜头设计不对路。

广角比像素更影响效率

还有一个容易被忽略的数字，视角。

3188SC 配的 C23HT 摄像头，水平视角 101 度，垂直视角 54 度，对角线 123 度。

广角的意义很直接，同一个位置能看到更多管壁，少推几米就能判断情况。

管道里不是你想推多远就推多远，线缆每多走一米，现场就多一分卡住的风险。

视角广，意味着探头不用贴到问题点上，远远看一眼就能做初步判断，效率差别很明显。

拿同一个破损点来说，窄视角的摄像头可能要推进到离破损点半米的地方才能看清，广角摄像头两三米外就能发现异常，剩下的距离只是确认细节。

一次市政排查，要看的管段动辄几十米上百米，每段少推几米，一天下来能省下不少时间，线缆的磨损也小。

灯才是黑暗管道的主角

管道里是全黑的，这一点不用到现场也能想明白。

没有灯，再好的传感器也是白搭。

C23HT 摄像头带 9 颗 LED，亮度可以调节。

这个可调很关键，不同管材反光不一样。

塑料管反光强，灯调低一点，画面反而清楚，铸铁管吸光，灯开满才能看清细节。

固定亮度的设备遇到这种情况只能干瞪眼，可调亮度就能在现场慢慢试出最合适的档位。

视频格式影响你拿到的是什么

除了看，还要录。

3188SC 支持 H.264 视频压缩，录像、拍照都有，视频格式支持 NTSC/PAL。

H.264 的意义在于文件小、兼容性好，录完一段十几分钟的视频，手机上直接就能看，不用转格式。

现场录完，回去整理报告，把关键画面截出来，往报告里一贴，甲方看得明白，你也省事。

还有一点值得注意，录像是检测报告的证据基础。

同样一段管道的检测，有视频存档和没有存档，后续沟通完全两个状态。

有存档，半年后业主再来质疑，翻出视频对一下，问题在哪一目了然。

没存档，就只能凭记忆和口述，说不清也道不明，返工和扯皮都从这里来。

所以一台好的管道检测设备，录像功能不是附属品，是日常工作的标配。

还有一点，录像和拍照功能要能随手用。现场情况往往是一闪而过的，看到错口了，先拍下来，再慢慢推过去看细节。

能录能拍，回来整理报告才有素材，不然跑一趟现场，手里什么都没有，报告只能靠回忆写，那检测就白做了。

画面清楚之后，判断才有依据

说到底，画面清楚不是为了好看。

是为了让你在井口蹲了半小时之后，能对业主、对甲方说出一个有依据的判断。

堵在哪一段，是错口还是树根，是油垢还是塌方，镜头里的画面就是证据。

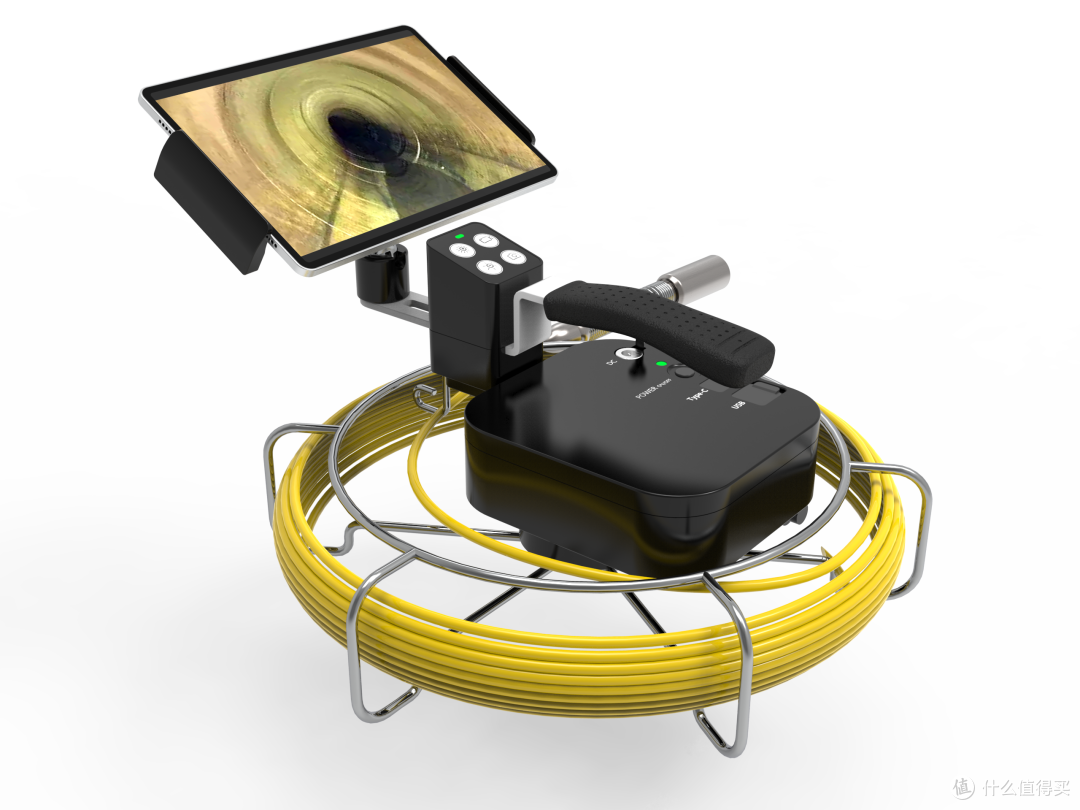

优联 3188SC 这套系统的价值，就是把地下看不见的部分，变成屏幕上看得见的画面，再把画面变成报告里的依据。

下次遇到不确定的堵点，别急着开挖，先想办法看一眼。

还有一点，管道检测设备的实用性，要看它在不同场景里能不能通用。

3188SC 的应用范围包括供水管道检查、排水系统检测、工业内窥镜检查、管道堵塞排查、管道状况评估、建筑管道验收和市政管道维护。

供水管看锈蚀和结垢，排水管看堵塞和错口，建筑验收看预埋管路是否通畅，一套设备能覆盖这些不同的活，采购时才划算。

对多数维修队和物业来说，不可能每个场景买一台设备，一台能通用的系统，就是最实际的选择。

常见问题

问，管道检测摄像头多少像素够用？

1080P 在管道检测里是主流配置，够用。画面清不清楚更多取决于传感器尺寸、镜头视角和照明，像素不是唯一指标。

问，摄像头视角大好还是小好？

管道检测建议选广角。水平 101 度、对角线 123 度的镜头，同一个位置能看到更多管壁，减少推进距离，现场效率更高。

问，LED 照明为什么需要可调亮度？

不同管材反光差异大，塑料管反光强、铸铁管吸光，可调亮度能在现场根据管材和环境调到最合适的档位。

问，录像格式重要吗？

重要。H.264 压缩的视频文件小、兼容性好，录完直接能在手机和电脑上查看，方便现场留档和整理报告。
