有人0基础把6层板投进SMT，有人连废两块板：国庆想让AI画板，先过这三道关
9月的硬件圈有一组很扎眼的对照。
一边，有人晒进度：从零基础做出一块6层PCB（电路板），板上3路电源转换、2个USB扩展，已经投了SMT（贴片代工），在等生产。另一边，同样照着"AI自动画板"的教程走，有人在B站评论区认栽：“我前两块PCB板都失败得很离谱，也很认栽，幸好是免费的”。哔哩哔哩哔哩哔哩
同一个工具、同一批教程，一个进了产线，一个连废两块板。差的不是模型忽强忽弱，是把板子交出去的方式不一样。
这个国庆你要是打算把"画板"这一环也交出去，这块板的成本怎么算、发厂前哪几件事必须自己过，比再问一遍"AI到底能不能画PCB"有用得多。
一、AI现在交得出的，是工程文件，不是能上机的板子
9月这半个月的公开实测，有几组数字很能说明问题。
一块F405六层飞控，AI配合嘉立创EDA从原理图做到PCB，87个器件全部连通，检查0错误，制造文件也导出来了。代价是跑了13个小时以上、消耗2.2亿+ Token，而成熟工程师配合AI做同一个任务，大约3小时、7000万+ Token就够。小红书
一块无线供电小板，从一句自然语言需求起步，用KiCad MCP做完，留下的是能在软件里打开、继续改的完整工程：原理图、PCB、物料清单、检查报告。作者特别声明，这只是可检查的工程起点，不代表已打样，更不代表能量产。

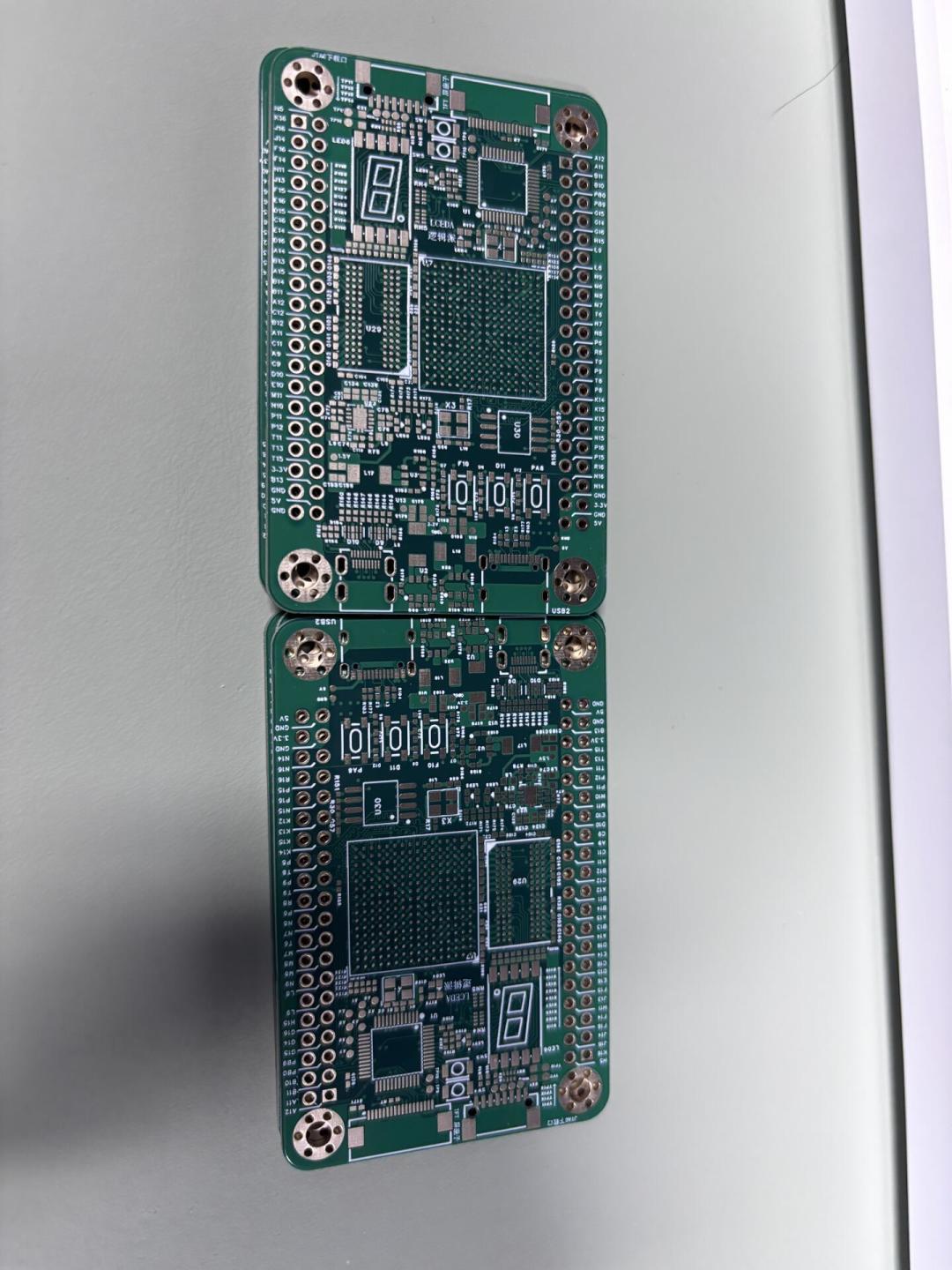

也有人用AI画的板子真焊上了：打板回来、元件焊完、上电实测，功能全部跑通。还有人两块板从设计到布线全程AI，SMT直接交嘉立创做，自称"全流程只用了9%额度"。小红书
放一起看，边界就出来了：AI能稳定交出一份能打开、能检查、能继续改的工程文件；简单、低速的板子已经有人走完打样到焊接。但"检查0错误"只说明它满足了你设的规则，不等于电路在真实环境能工作，更不等于能量产。
二、废板都废在三种翻车方式上，对应三道关
翻完这半个月的评论区和失败案例，翻车集中在三处。
第一种：照抄电路，不看你的实际工况。
B站那条425赞的"嘉立创接入DeepSeek画板"视频底下，最高赞质疑是这么写的：“直接照搬手册上的应用原理图，完全不分析实际上的滤波，分压，共地情况，甚至悬空它都不会做”。也有人晒出的板子被指"WiFi满功率100%会炸"。哔哩哔哩
电气关： 每一路电源、每一个电容、每一个没接的脚，有没有人真看懂？检查绿灯不算数。
第二种：检查全过，但板子没法用。
AI画的板最常被挑的毛病，恰恰是规则查不到的地方：Type-C没贴边放、插不进线；接线座朝内、线不好接；天线被地挡住；丝印乱飞；原理图上一堆网络标签叠在一起，人根本分不清哪根是哪根。小红书
有人的评价很直白——“这走线和自动布线没区别吧，连上就行”。它连通了，但没替你考虑这块板将怎么被使用。小红书
可制造关： 发厂前自己走一遍接口朝向、封装对不对、好不好焊、装不装得进壳。
第三种：工具本身还在抖，别把锅全算给模型。

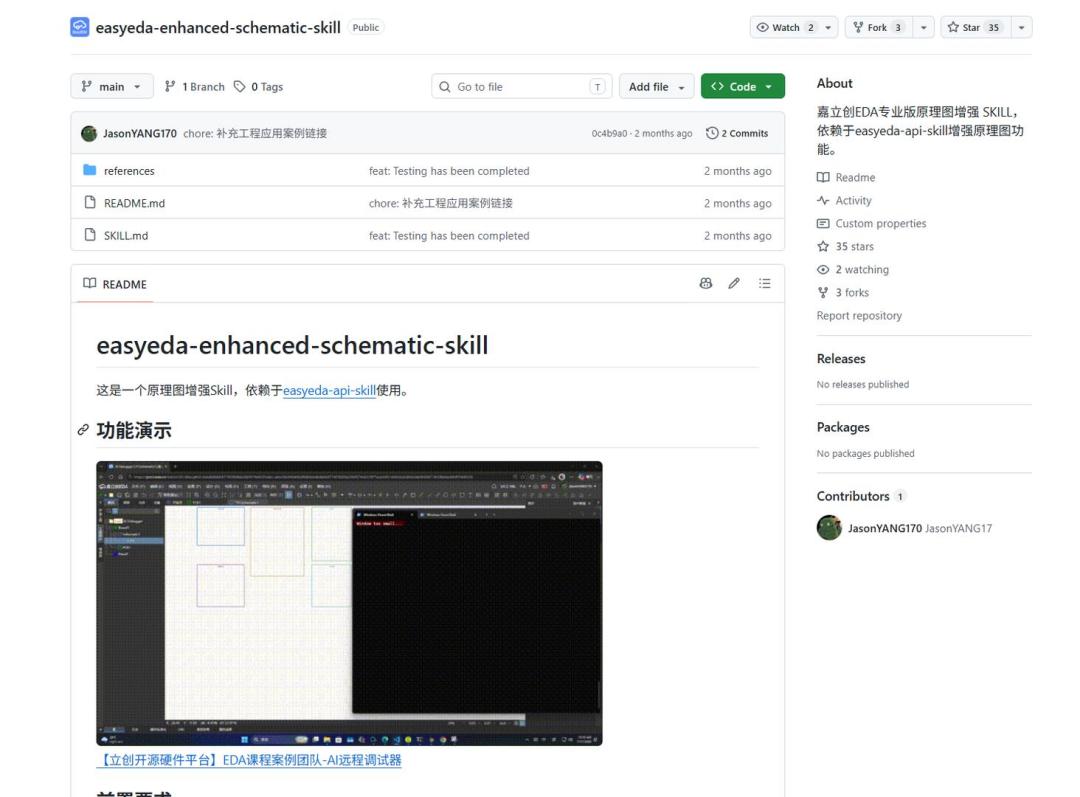

用嘉立创EDA官方插件的反馈很集中：“直接用eda官方插件mcp拉出来的确实一坨，我额外加了插件再加了些pcb设计skills会好一点，但也没达到能用的地步”。哔哩哔哩
有人点出原因：官方只给5个工具接口，几乎所有操作都是靠AI执行代码实现的。同期还有人吐槽新版画板bug多（拉线拉一半鼠标拖不动）、AI会有引脚漂移；反过来，KiCad路线被评价为"很顺"。哔哩哔哩
工具关： 选哪条工具路线，比选哪个大模型更影响翻车率。顺带一提，这类插件普遍允许AI执行代码，社区里已经有人专门问过安全问题；真要长期跑，用沙箱或限制它能动的目录。
三、一块板的成本账：token、打样、返工
Token这笔，差距比想象大。
同样一块六层板的复杂度，新手跑掉2.2亿+ Token，熟手只要7000万+。还有人死磕自动布局布线，自称"烧了快200亿token"。也有人只花了50块就试出结论——“这个水平，试用期都难过”。哔哩哔哩
规律很反直觉：经验越足，token越省。 因为熟手知道先定什么约束、什么时候叫停，不会让AI在错的方向上一路跑到黑。第一次干，就把订阅预算当学费，别当成本。
打样这笔，钱不多，轮次才要命。
下面是社区里AI硬件团队公开分享的行情，具体以厂家下单页为准：双面板30元5片（10cm以内）、四层板90元5片、六层板500元5片；一般打3-5轮才能稳定。小红书
两个提醒：免费打样的玩法今年刚变过（喷锡券已经"绝版"），别按老黄历规划预算；现在有人晒"免费打样6层板"，但要板子焊好、晒单成功才有这个资格。另外六层板单次不便宜——评论区那句"六层打板又不便宜，打个废板回来更是头疼，现阶段还是自己画"不是劝退，是成本判断：层数越高，越不该让AI直接发厂。小红书小红书
返工这笔，才是真正的大头。
打样费只是小钱。废一块板烧掉的是：等板回来的一周、重新定位问题的时间、再改一轮的token，还有整个假期的进度。那位"前两块板失败得很离谱"的网友，省下打样费，赔进去两次完整返工。
所以0基础想在国庆搓出一块能用的板，划算的是双面板打3轮、自己盯装配；一上来就奔六层，是500块乘N轮、2亿级token，再加上极高的返工概率。先在便宜板上把"提要求→审结果→改一轮"跑通，比第一块就冲层数值钱得多。
四、国庆想动手，看你的板子属于哪档
简单、双层、低速：可以交，但别全交。 AI出原理图和初稿布局，你定约束（输入电压、接口位置、板框大小、层数）和终审。这条路已经有人焊通实测了。
多层、带电源或射频：把AI当会画图的助手，不当能发厂的设计师。 布局布线可以让它跑，关键网络（电源、射频）必须自己收，发厂前人工把上面三道关过一遍。想省事就把SMT一起交给嘉立创这类一站式，能把"焊接翻车"从变量里去掉。
高速信号、内存布线这类：现阶段别指望。 行业里的说法很一致——复杂布线仍然是人的工作，自动布线器跑高速场景"都翻车了"；8Gbps以上的信号，没有电磁仿真就自动布线，等于赌博。AI在这里能帮你标风险点、写报告，不能替你做决定。知乎
最后
AI把硬件设计的起步成本打下来了，这点已经不用争。它没把画板变成一句话量产，而是把一个空白项目推进成了可以打开、检查、修改的起点。
国庆最划算的用法，不是赌它一次画对，而是拿最便宜的板子，把"提要求→审结果→改一轮"跑一遍。三道关你自己立住了，再让它去啃难的那部分。
