25元搞定86面板型MESH-老将WDR7650发挥余热

最近住进了新房，买的是带精装修的，当时交房的时候不懂，所以网线拉的不是很好，只有客厅电视柜和主卧前墙上有网口，主卧床头柜下的网络面板更离谱，里面没有网线。

从下面的户型图看，入户边上就是弱电箱，常规操作；电视柜位置有一个网口，还有一个就是主卧床尾墙上还有一个网口。

户型图

之前没怎么住这个新房，路由器用的是华硕AC66和两台TPLINK的WDR7650，ac66放在入门弱电箱做主路由，一台7650放在客厅电视柜，有线连接主路由，另外一台7650放在床头柜下方，和客厅的7650组无线MESH。

最近入住新房，网络需求增加了，所有一直在想如何优化网络环境。看了很多前辈的文章，得知WDR7650可以设置AP模式下的MESH（大概这么回事，如果说错了请轻喷）。同时又想利用上网口实现有线回程。

因为房子实在太小了，主卧只能放下一张床，床尾到墙只有不到70厘米的距离。所以这面墙上的所有面板都成了摆设，甚至不能挂壁放一台电视，更不用说放电视柜了，但是在地上放一台路由器也不现实。两台7650无线MESH也非常不稳定。

狭窄的空间

于是，有一个想法在脑海里诞生了。86面板型MESH，市面上没怎么看到有，于是打算改造7650，将它安装在面板上。

网上看7650的拆解图，内部结构并没有外表看起来这么高，只有几厘米高度，于是想把7650拆了，换一个外壳，直接安装在网络面板上，电源插在隔壁的插座上，这样既能用上网线，美观上也不会有太大的影响。

做工很烂

刚好网络面板和其他插座并没有挨在一起，也给我的发挥留下了空间（其实是算错尺寸，导致外壳大了几个厘）。

之前做过亚克力的电脑机箱，所以外壳首选也是亚克力，亚克力用途广，加工也非常简单。

首先，先把7650的外壳拆了，沿着底部边上撬一圈，里面的卡扣就出来了，还是很好拆的。

底部没有螺丝

三个网口

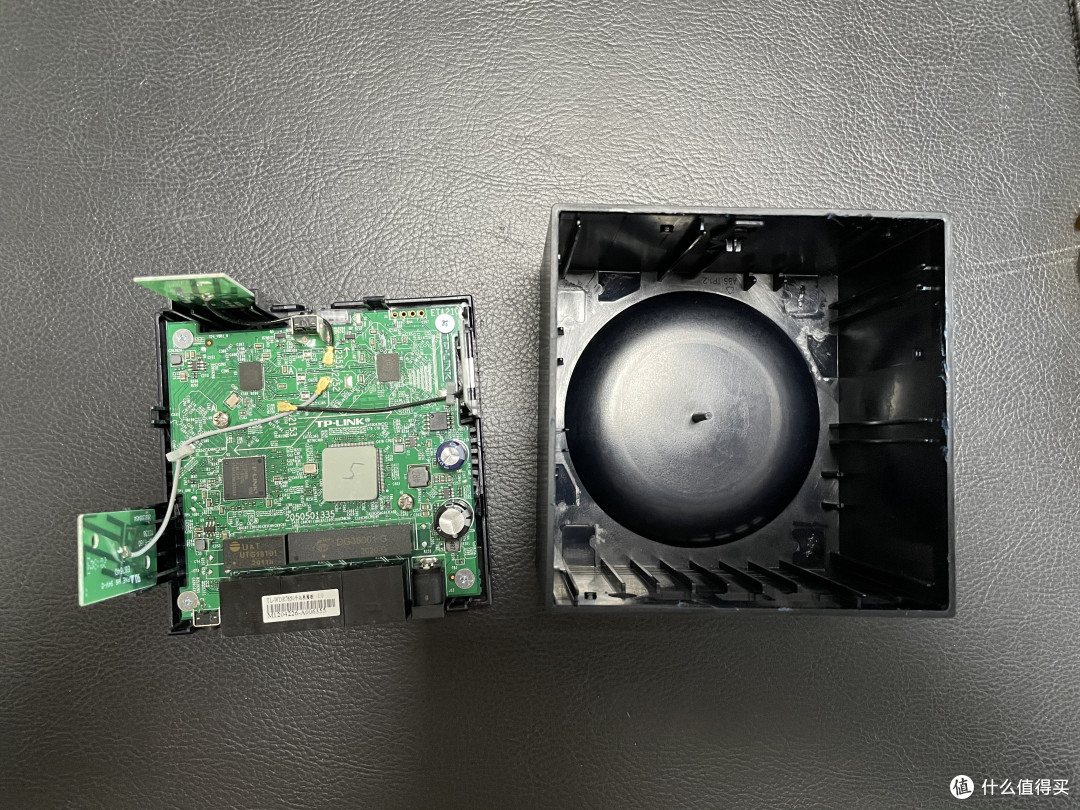

取出外壳之后可以看到线路板上有几个螺丝固定，把四个角的螺丝拆下来就可以和底座分开了。注意中间有一个螺丝是和底下散热片链接的，不要拆错了。

内部结构

把三颗螺丝拧下来之后，整个线路板和三个天线就可以拿出来了，原创的外壳保存好，万一以后要用呢？

接下来就是设计亚克力外壳。先上灵魂设计图

随手画的简易图纸

量好尺寸之后，大概设计了一下需要的亚克力尺寸和孔位图。四个角上的是电路板上固定的孔位，中间两个孔是将整个路由器固定在86面板底盒的孔。

一切准备就绪，先到旁边小卖部买一包25元的芙蓉王。然后和将这个图纸交给隔壁亚克力厂的师傅，顺便把芙蓉王塞进他的兜里，这样他就用下班后的5分钟帮我把材料开出来了。

大概效果

打孔的过程忘了拍照，用3厘的钻头，家用的手电钻就可以了，但是我用的是台钻。

螺丝用的是之前做亚克力机箱剩下得，所以一分钱没花。买的话也很便宜，3厘的螺母和螺丝，几块钱还包邮。他们怎么赚钱的？

还剩下很多

接下来开始组装：

第一个方案，螺丝从下面穿上来，然后用螺母固定，再把7650的电路板放上去，最后用螺母固定。但是后面发现7650电路板下面有一个巨大的散热片，螺丝的高度不够。

长螺丝从底下穿上来，上面用螺母固定

于是我改成另外一个方案：用双通六角铜柱垫高，再固定电路板。这里忘记拍图了，用的是上一张图里面的铜柱。

电路板试装没问题之后，就需要把这几个亚克力板粘起来，这里需要用到专业的亚克力胶水。

为了让盒子更加美观，这一步我是让师傅帮我弄的

请忽略师傅的脚

粘合之前，我还以为随便用胶水粘一下就行。结果师傅拿出了专用的模具，把每一片都固定好之后，再用胶水粘合，这样就可以保证两片亚克力是在同一个面上。

半成品图

最后就是外壳正面的盖板，因为后续需要安装在86面板上，所以盖板需要做成活动的，于是又问了那个师傅，师傅说加一个合页就行。

亚克力合页

把盖板，合页，底盒固定起来就行了

老师傅说固定5分钟之后才能把美纹纸撕下来。

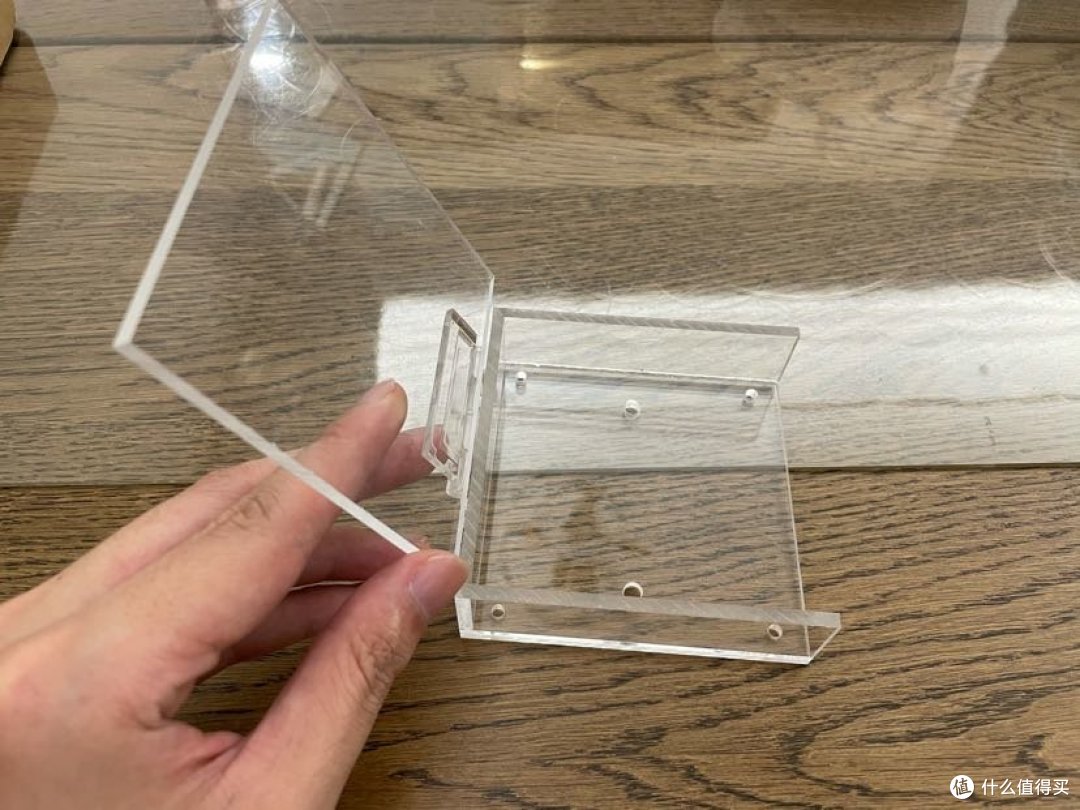

亚克力外壳的成品效果

加下来就是按照之前设计好的方案，将7650的电路板安装到新的外壳上

网口那一面直接镂空了，这样不仅省钱，还有利于散热。

最后就是上墙安装了，把电路板拆下来，先把亚克力外壳安装到86底盒上。

安装效果

这里可以看到，外壳上多了一个洞，因为少打了这个洞，导致网线出不来，工期又耽误了一天。

然后再把7650的电路板装进外壳

接下来就是插上电源和网络调试了，这里参考了大量站内前辈们的文章，有需要的可以直接站内搜索。我就不班门弄斧了。

电源还是需要外接的

现在两台7650都通过有线连接到了主路由上，最后设置一下AP模式下的mesh 就行了。

最后测试了下网速，房间里终于也可以跑满200M的宽带了，而且再AP模式下，发热好像也改善了一点，目前用了一周，效果还不错，绿色的小灯还可以通过软件关闭，TP-LINK在这方面做的还是很人性化。

第一次发表文章，请轻喷
