拆解报告：小度真无线智能耳机

近期百度在2020年的百度世界大会上发布了“破圈”战略首款新品——小度真无线智能耳机，佩戴这款耳机可以像电影《流浪地球》里一样，一人一耳机，中英实时互译，沟通无障碍。

小度真无线智能耳机充分利用了百度在人工智能领域和AIoT领域比较成熟的技术和生态平台，不仅支持三种细分场景下的智能翻译功能，还可以与小度音箱、智能屏无缝切换音频，支持语音操控智能家居设备等，此前我爱音频网已经进行了上手的体验评测。

今天我爱音频网就来拆解一下这款小度真无线智能耳机，参数方面，耳机采用柄式半入耳设计，支持入耳检测功能和双麦克风通话降噪功能，内置13mm动圈单元，单次续航约7小时，充电盒可额外充电三次。

小度真无线智能耳机内置蓝牙5.0芯片、稳定低延迟，官方宣传在研发时，为了解决翻译数据流传输问题，从芯片到硬件和软件花了很长的时间和精力调试和优化，下面一起通过拆解看看这款蓝牙芯片是谁、以及产品内部的结构设计如何吧~

一、小度真无线智能耳机 开箱

包装盒正面展示，产品名称“小度真无线智能耳机”，百度定义它为“小度真无线智能耳机”，右上角是“小度小度”的品牌Logo。盒体上的耳机和充电盒渲染图做了凸起处理，可以反光，有一定的立体效果。

包装盒顶部有一个挂钩，便于线下店铺内展示。顶部盒体采用了一种渐变色涂层，体现一种迷幻的未来感。

包装盒左侧有三个产品的基础功能介绍，包括持久续航、动圈单元和双麦克风通话降噪功能。

包装盒右侧是三个产品的AI功能介绍，包括语音唤醒、小度助手和智能翻译。

包装盒背面由两部分组成，上半部分是产品的功能介绍，下半部分是品牌相关信息。耳机的AI功能需要手机下载“小度”APP配合使用。耳机柄上下共有两颗麦克风组成双麦阵列实现通话降噪功能，轻击耳机柄中间位置可唤醒“小度助手”，即可播放音乐、查询天气、播报新闻等。

包装盒底部是开封口。

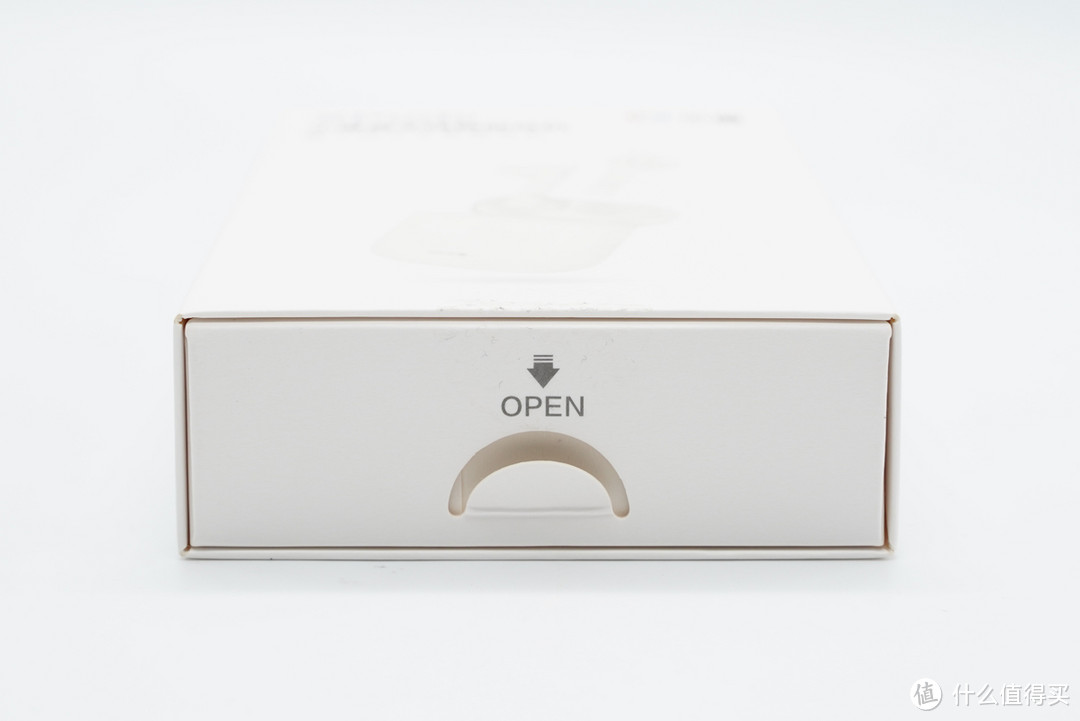

包装盒为抽拉式设计。

包装盒内部由耳机和配件两部分组成。充电盒外面有保护贴纸，防止刮花，同时也是易拉设计，便于取出；配件盒内有充电线和使用说明书。

包装盒内物品一览。

充电线缆为USB-A to USB Type-C接口。

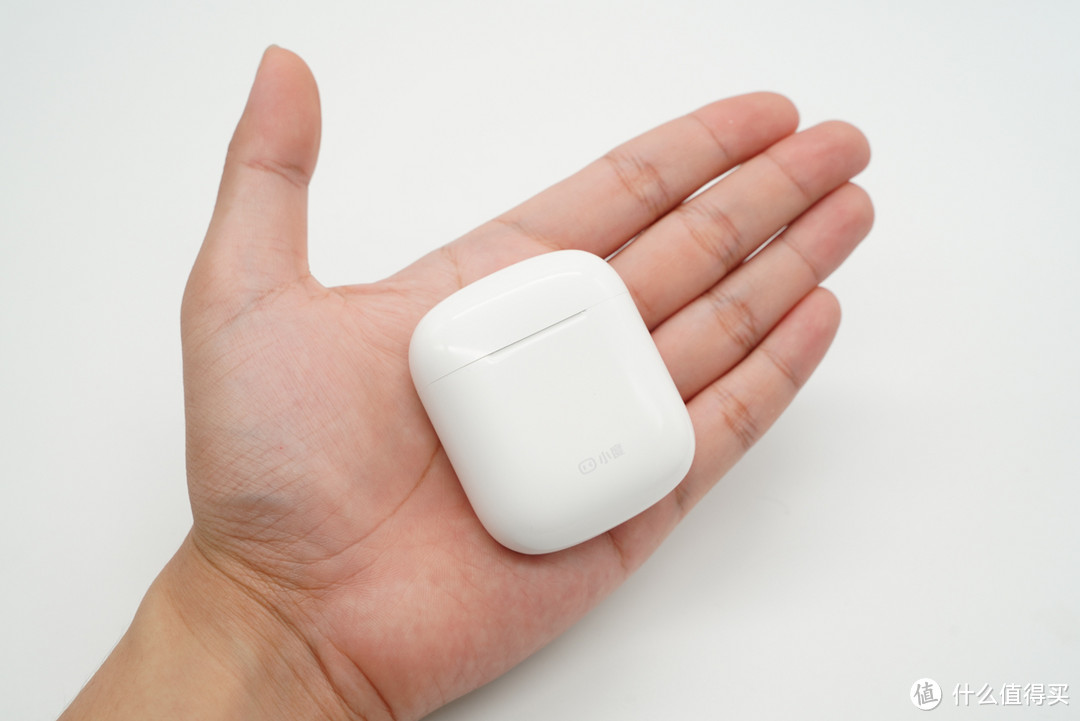

充电盒所占面积与成年男性的手掌心大小相当，体积小巧，便于携带。充电盒壳体光滑圆润，正面有小度的品牌Logo，盒盖下面有凹槽便于开启。

耳机的配对按键位于充电盒右侧，上方是一个状态指示灯。

充电盒背部展示，盒盖采用金属合页连接。

Type-C充电接口位于充电盒底部。

我爱音频网使用ChargerLAB POWER-Z KT002便携式电源测试仪对小度真无线智能耳机进行有线充电测试，输入功率约为1.5W。

耳机竖置在充电盒内，左右耳机朝不同方向放置。

盒盖内侧的产品信息，小度Pods，充电盒输入5V⎓0.5A，输出5V⎓0.05A。

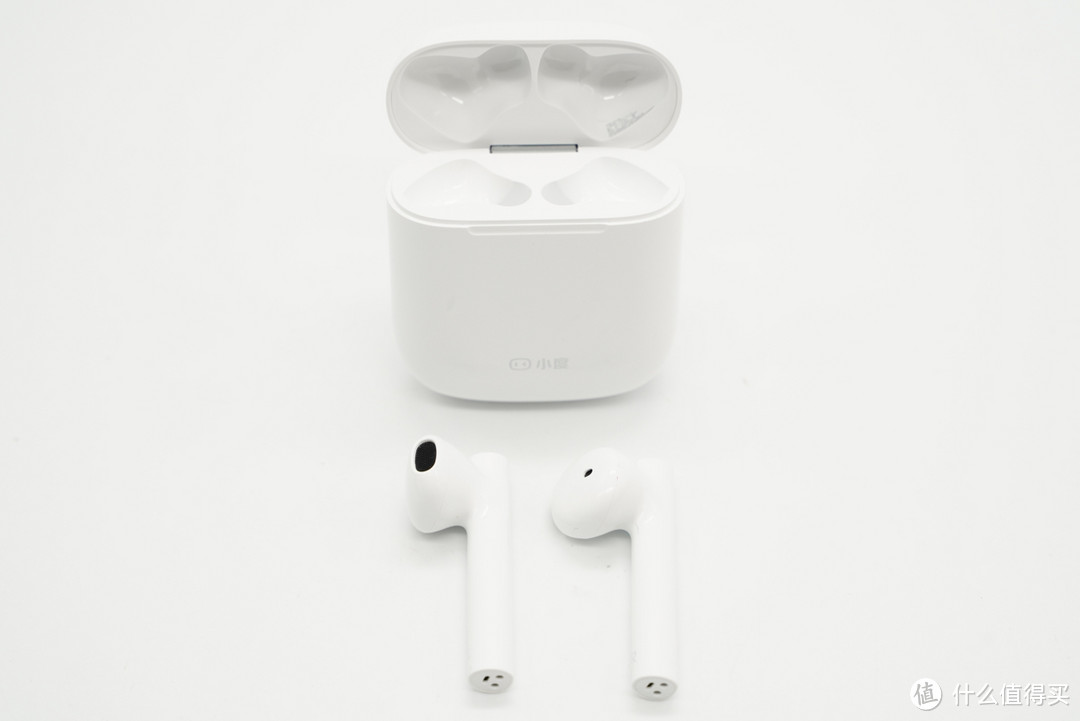

小度真无线智能耳机 展示。

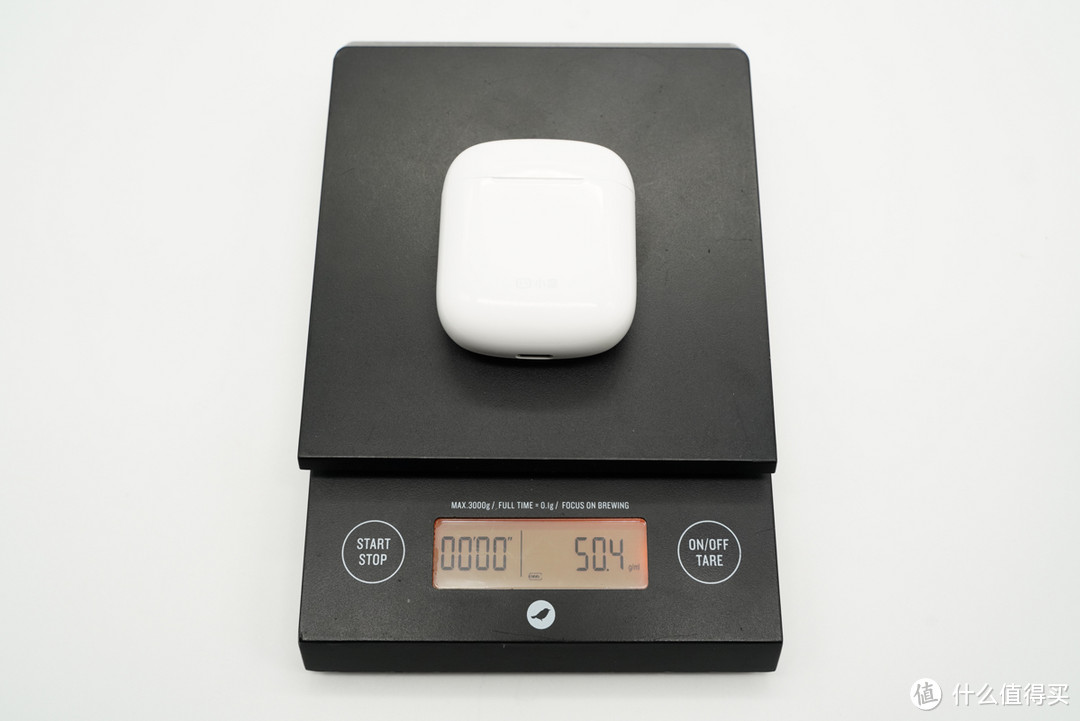

耳机和充电盒共重50.4克。

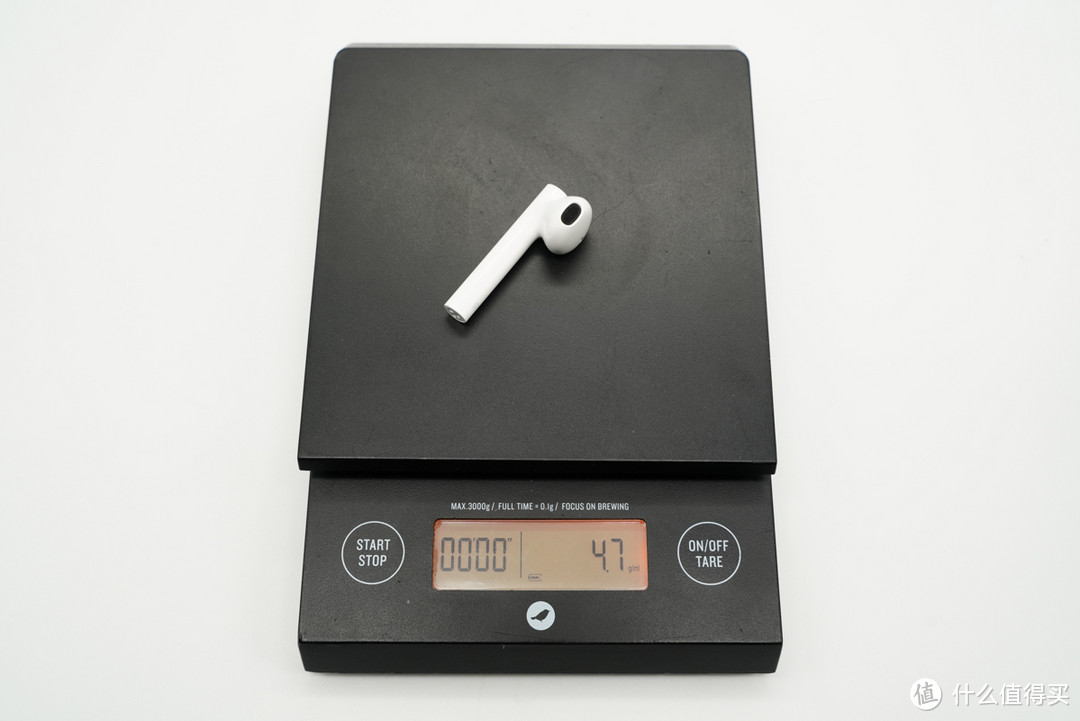

单耳机重量4.7克。耳机和充电盒重量都比较轻，方便佩戴和随身携带。

二、小度真无线智能耳机 充电盒拆解

首先来拆解充电盒，看一下其内部的结构设计和电源管理系统。充电盒内部正面有一个塑料保护壳，顶部使用螺丝固定在充电座舱壳体上，起到固定主板和平衡重量的作用。

充电盒内部结构背面展示，软包电池使用双面胶粘贴在主板上。主板下方有两颗螺丝固定在正面的塑料保护壳上。

机身右侧的配对按键和指示灯位置。

充电盒底部，给耳机充电的Pogo Pin所在的小板使用螺丝固定在塑料保护壳上，通过FPC与主板相连。

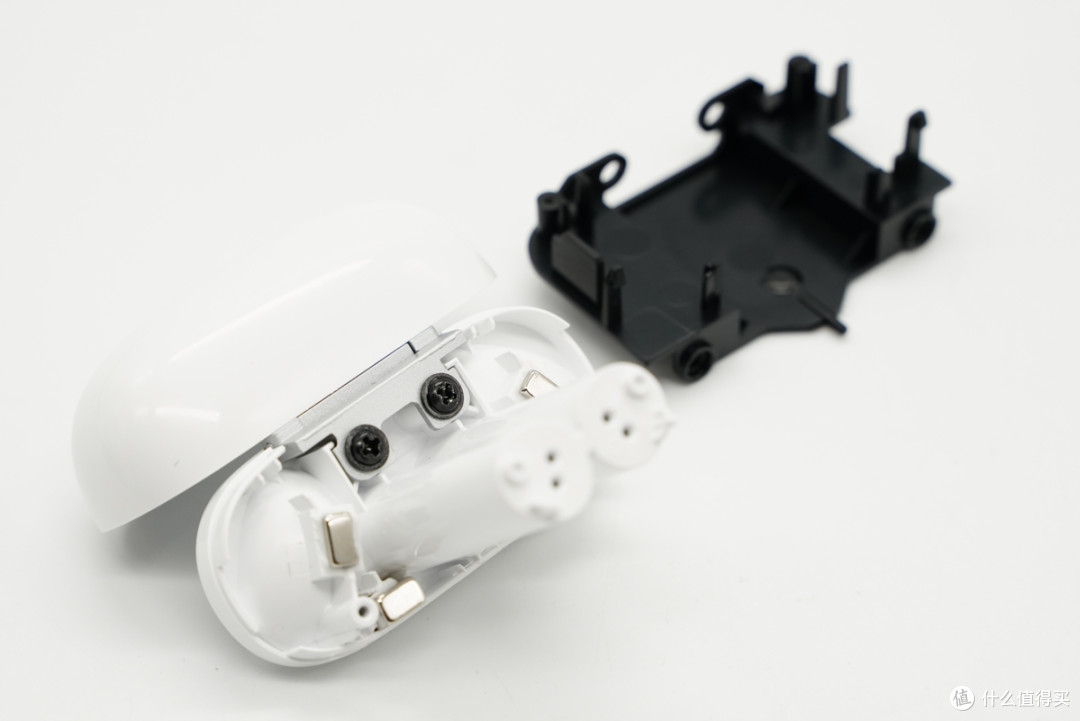

卸下固定主板的四颗螺丝，充电盒内部结构展示。

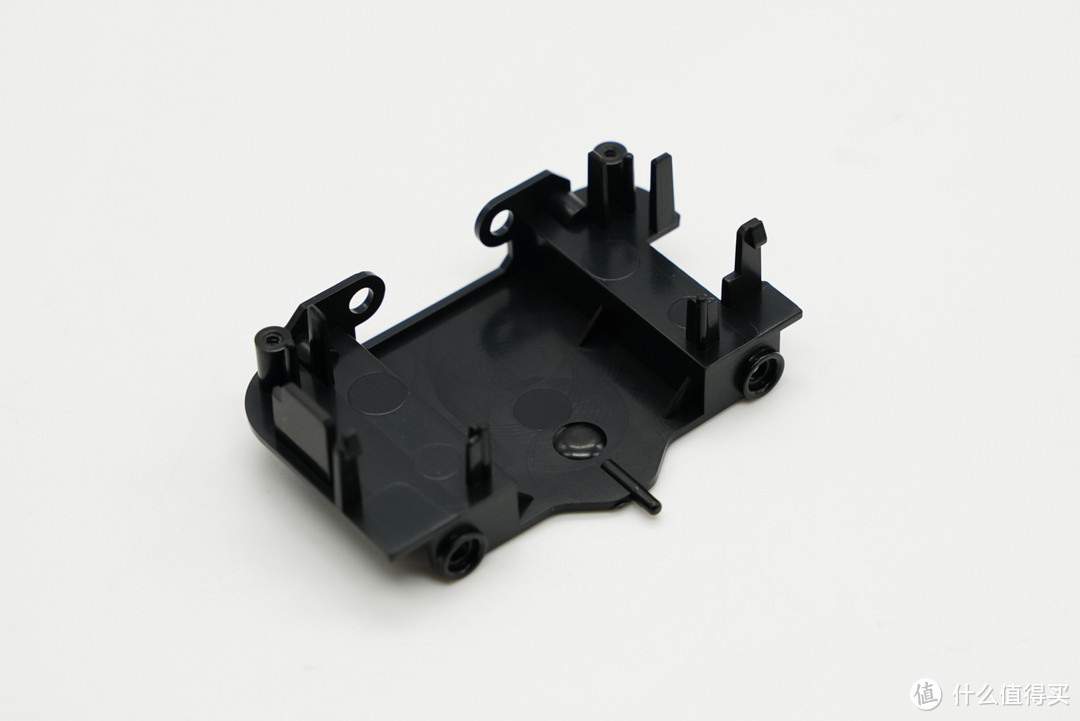

固定内部结构的塑料壳体。

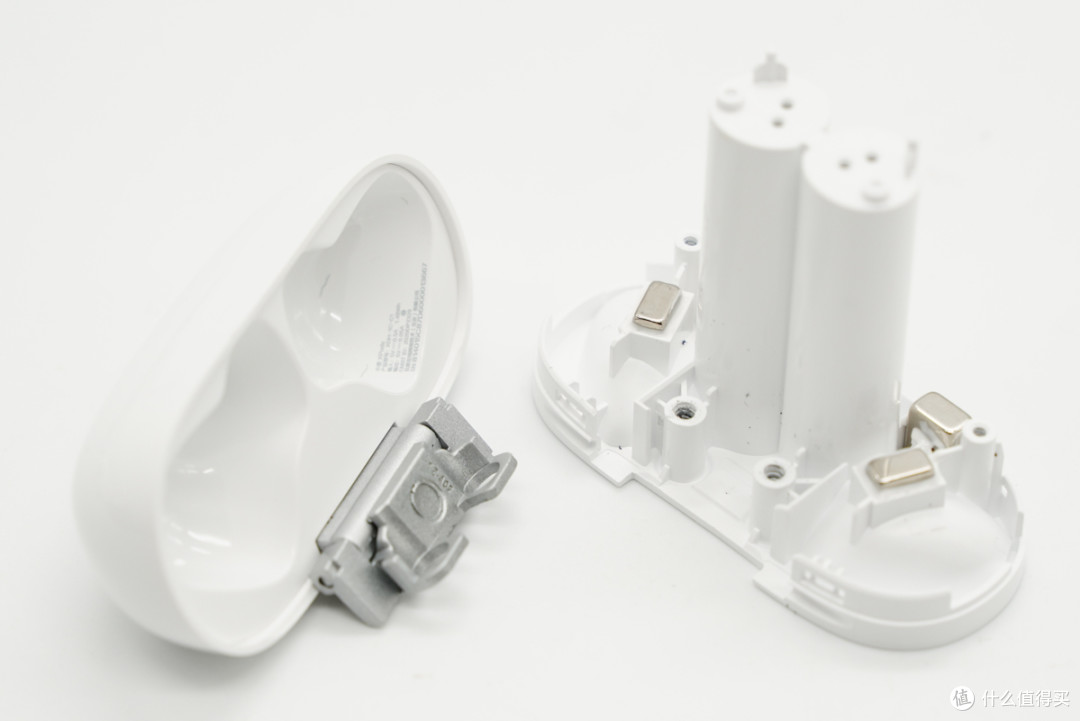

盒盖通过金属合页和螺丝固定在充电座舱上。

金属合页展示；充电座舱内侧有四颗螺丝用来吸附耳机和盒盖。

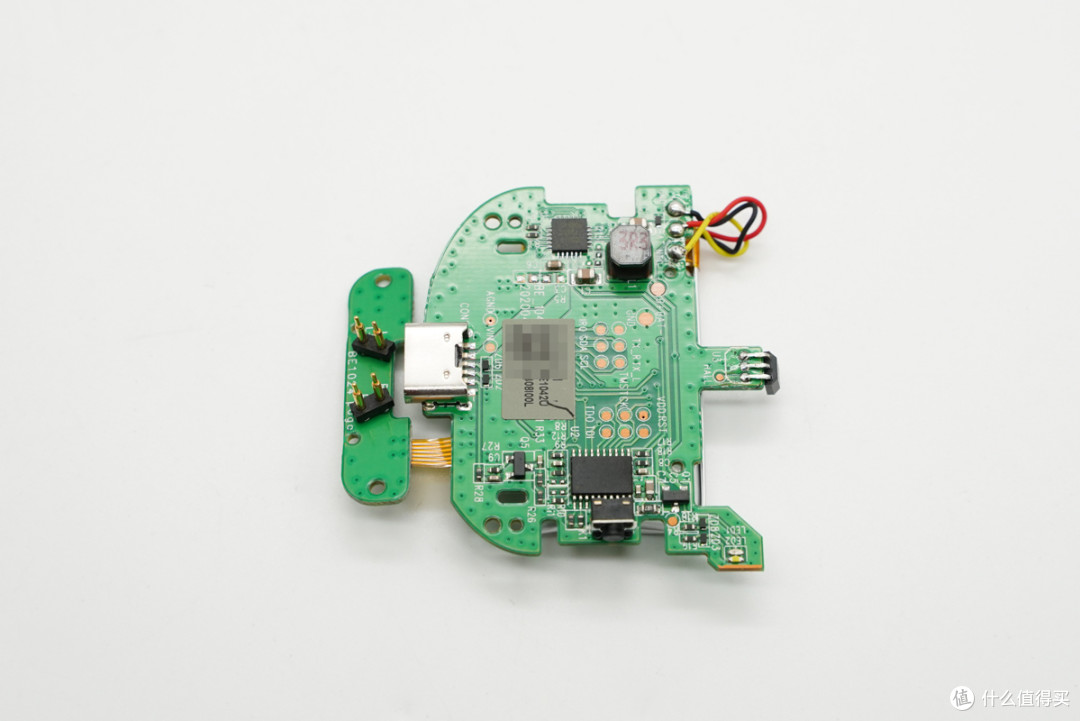

充电盒主电路展示。

主板另一侧电路展示。

小度真无线智能耳机充电盒采用了思远半导体专为TWS耳机充电仓设计的SY8801芯片。

思远SY8801在确保安全、高可靠性能的设计基础上（支持28V输入耐压，内置全功能的充放电过压、过流、过温、短路保护等功能），还集成了I2C通讯功能和内部通讯隔离功能。通过I2C接口，系统的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数，轻松地实现例如NTC保护、分段调节电池电流 、TWS耳机入仓、出仓检测、电源输出自动开启等功能。

思远SY8801集成的内部通讯隔离模块，极大地优化了智能TWS充电仓的功能设计，无需复杂的外围电路，MCU通过连接控制SY8801即可实现。不光能够实现对耳机充电的功能，还能够通过与耳机连接的电源POGO PIN进行数据的通讯传输，实现包括充电仓电量上传、耳机在充电仓内清除配对、恢复出厂设置、耳机软件升级等功能。

据我爱音频网拆解了解到，思远半导体的TWS耳机充电盒电源管理芯片目前已被233621、OPPO、小米、万魔、传音、魔宴、网易、创新、索爱等众多知名音频品牌采用。

丝印3R3的贴片功率电感。

一颗无标MCU，与思远SY8801和外置开关管配合可实现充电管理、耳机在充电仓内清除配对、恢复出厂等功能。

微动按键特写。

充电盒采用软包电池，型号“GY602035”，额定电压3.7V，额定容量400mAh。

电池保护板特写，提供电池过压过放以及过流保护，有热敏电阻检测电池温度。

电池保护板背面的导线焊点。

丝印1217 946A的霍尔元件。充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

给耳机充电/传输数据的Pogo Pin所在的小板。

小板背面是FPC的连接器，正负极之间有TVS保护，防止静电击穿损坏内部元件。

充电副板连接主板的FPC特写。

三、小度真无线智能耳机拆解

耳机为柄式半入耳设计，耳机柄较长，底部有一颗麦克风便于翻译和通话时拾取人嘴方向的声音。

耳机柄上的触控区域有三个凸起的小点，在佩戴耳机时便于盲操作。下方是小度的品牌Logo。

耳机柄顶部的降噪麦克风，主要用来拾取环境音。

耳机柄底部形似一个鬼脸，有两个充电触点，条形的是拾音麦克风，拾取人嘴方向的声音。

耳机出音孔处的防尘网，阻止异物进入。

耳机入耳处底部的调音孔。

耳机内侧的调音孔，内侧均有防尘网。

沿耳机内侧合模线拆开耳机，里面是主板电路和扬声器单元。

扬声器单元边缘使用胶水固定密封，通过FPC与主板相连，壳体内侧是用于佩戴电容检测的FPC。

耳机的入耳检测采用电容方案，在入耳处的壳体内侧和挂耳位置内侧放置了用于检测佩戴状态的FPC。

扬声器单元和FPC另一侧展示。

扬声器单元尺寸约为13mm，拆解产生了轻微形变。

耳机内的圆形主板展示。

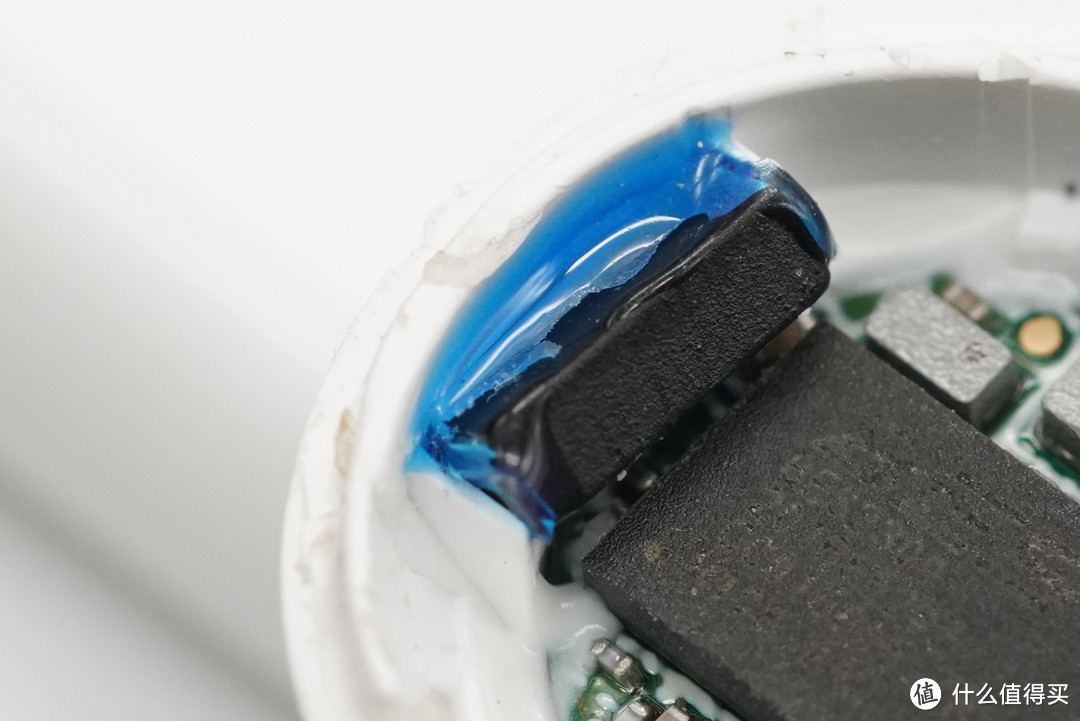

吸附充电座舱的磁铁，使用蓝色胶水固定。

耳机柄内部结构展示，顶部是蓝牙天线模块，主板上有Pogo Pin与其相连；耳机柄内置圆柱型锂电池。

耳机内部电路结构展示。

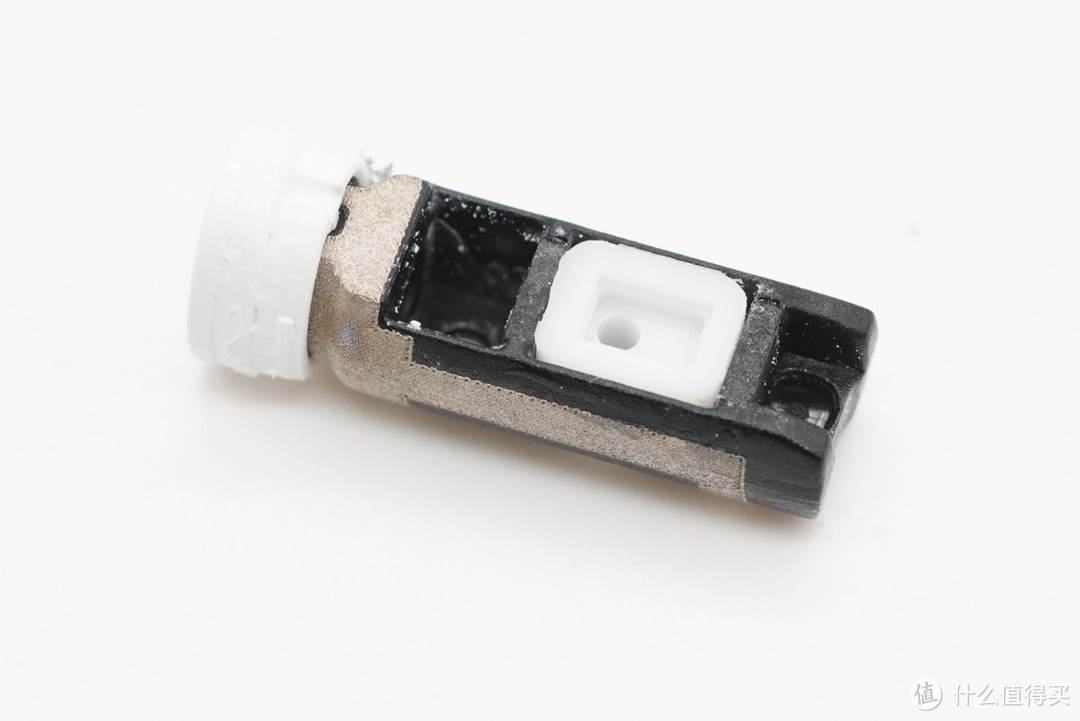

LDS激光天线特写，内侧有降噪麦克风的保护罩。

天线模块另一侧展示，有L/R左右标记。

固定FPC和麦克风的透明塑料件。

镭雕9044 1730的硅麦，在耳机柄上方位置，用来拾取环境音。

耳机柄底部的通话麦克风和充电触点。

另一面是电池导线的焊点，电池保护电路也在上面。

耳机采用的圆柱型软包电池来自AEC国光电子，型号1ICR5/24，额定容量35mAh/0.133Wh，额定电压3.8V。

用于触控感应的FPC粘贴在电池上。

主板外侧连接蓝牙天线的Pogo Pin。

GOODiX汇顶科技的GH610入耳检测和触控2合1方案，采用人体电容检测专利技术，可以辅助真无线耳机实现自动休眠、自动唤醒、主从切换、音乐自动启停等功能，提升用户体验，同时支持触控、滑动音量调节等丰富的人机交互功能。

GH61x系列采用双路入耳检测加上电容检测方案只对电极响应的特性，使其比传统光学检测方案具有更低的误识别率。芯片内部集成PMU、MCU，算法在片上独立运行，直接向主控上报事件，无需主控做数据处理。

据我爱音频网拆解了解到，一加、vivo、OPPO等真无线耳机也采用了汇顶的这项方案。

圣邦微 丝印SX4 1949的充电IC。

耳机的主控芯片是恒玄BES2300-ZP，BES2300有多个版本、后缀不同配置也不尽相同。

恒玄BES2300是一款全集成自适应主动降噪方案，支持蓝牙 5.0、IBRT低频转发技术和双模蓝牙 4.2，它还支持第三代 FWS 全无线立体声技术、双麦克风等，采用 28nm HKMG CMOS工艺、BGA 封装。恒玄BES2300支持外接心率传感器、加速度传感器等外接传感器设备和 eMMC 闪存。

据我爱音频网拆解了解到，华为、OPPO、小米、魅族、JBL、万魔等众多知名音频品牌产品均内置恒玄方案。

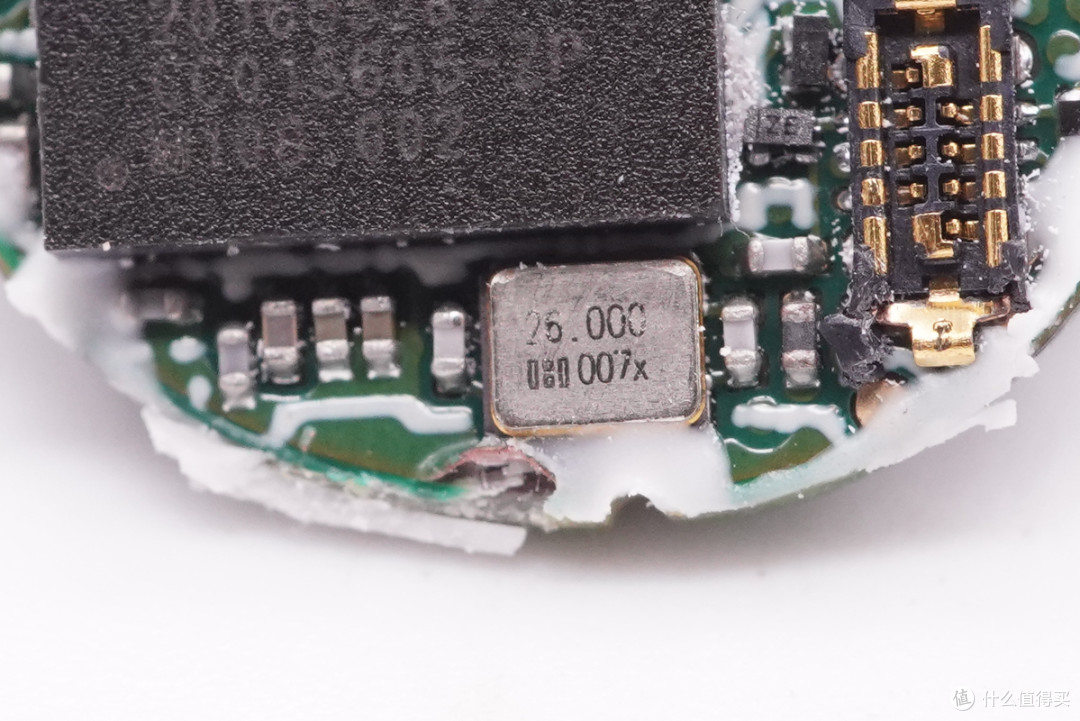

蓝牙芯片外置26.000MHz的时钟晶振。

芯片的外置降压电感。

丝印129 m99的蓝牙滤波器。

拆解全家福。

我爱音频网总结

小度真无线智能耳机采用白色机身，体积小巧，外观设计简约。耳机为半入耳式，不会对耳道造成压迫感，用它进行较长时间翻译、对话时不会感到不舒服；耳机的敲击触控区域还设计了点阵，方便盲操作。

充电盒内部有一个塑料支架固定内部的电路结构，充电接口为USB-C，内置思远SY8801充电盒单芯片解决方案，不仅支持输入过压保护、电池充放电管理等基础功能，还集成了I2C通讯功能和内部通讯隔离功能，可以与MCU配合实现分段调节电池电流、耳机在充电仓内清除配对、恢复出厂等功能。充电盒内置霍尔元件用于开盖即连功能，采用的软包电池容量为400mAh。

耳机部分，耳机柄内部没有采用条形主板，而是内置了国光电子的圆柱型软包电池，容量35mAh，但是耳机播放音乐的续航可以达到7小时，功耗控制得较为出色；耳机柄顶部为LDS激光天线模块，用于蓝牙信号的传输，上下两颗硅麦组成双麦阵列用于通话降噪。耳机还采用了汇顶科技的GH610入耳检测和触控2合1方案，通过电容检测方案实现入耳检测和触控感应功能，减少机身开孔，确保美观性。

耳机的主控芯片是恒玄BES2300-ZP，支持蓝牙 5.0和IBRT低频转发技术。据小度官方介绍，为了实现小度真无线智能耳机的同声翻译功能，在研发过程中遇到了翻译数据流在底层链路上很难传输、容易造成数据丢失或者传输受阻的问题，需要对芯片-硬件-软件进行全方面调试和优化，最终通过从不同手机生态的底层链路做起，不断调整数据流传输的频率和间隔，实现了在各种机型上都有良好的翻译体验。

仅从硬件层面的拆解来看，小度真无线智能耳机的设计和用料都非常好，是其实际售价399元价位段的水准，但预售期间官方补贴只需199元且持续半个月，可以看得出百度是想利用自身的算法和技术优势，早期通过补贴硬件的方式推动智能语音技术和AIoT的生活方式向更广大的消费群体普及，对于传统TWS耳机品牌来说又增加了一个强有力的竞争对手。
