拆解报告：乔安双向视频通话摄像机

前言

传统的摄像机只支持单向观看，可满足日常监控应用。而针对老人和儿童，选择一款带有屏幕，能够进行视频通话的摄像机，就可以实现双向视频通话，沟通更加方便。安防评测室采购了乔安双向视频云台摄像机，这款摄像机内置广角云台，能够自动追踪人脸，具备智能跟踪模式。

摄像机机身设有2.8寸彩色屏幕，内置扬声器和麦克风，支持传统摄像头远程单向观看功能，支持语音通话和视频通话功能。并在机身上设有视频按钮，使用便捷。摄像机内置MICRO SD卡槽，支持循环记录回放。下面就带来乔安视频通话摄像机的拆解，一起看看内部的设计和用料。

乔安视频通话摄像机外观

包装盒正面印有视频通话摄像机字样和产品外观图。

包装盒侧面标注产品功能，支持智能追踪、报警推送、一键呼叫、视频通话、350°旋转、红外夜视，120°广角和语音通话。

另一面标注了产品使用场景。

包装盒侧面粘贴信息标签。

产品名称：智能视频摄像头

品牌：乔安

型号：M20-Q2A

电源：DC5V2A

CMIIT ID：2023CP1169（M）

存储功能：MICRO SD卡

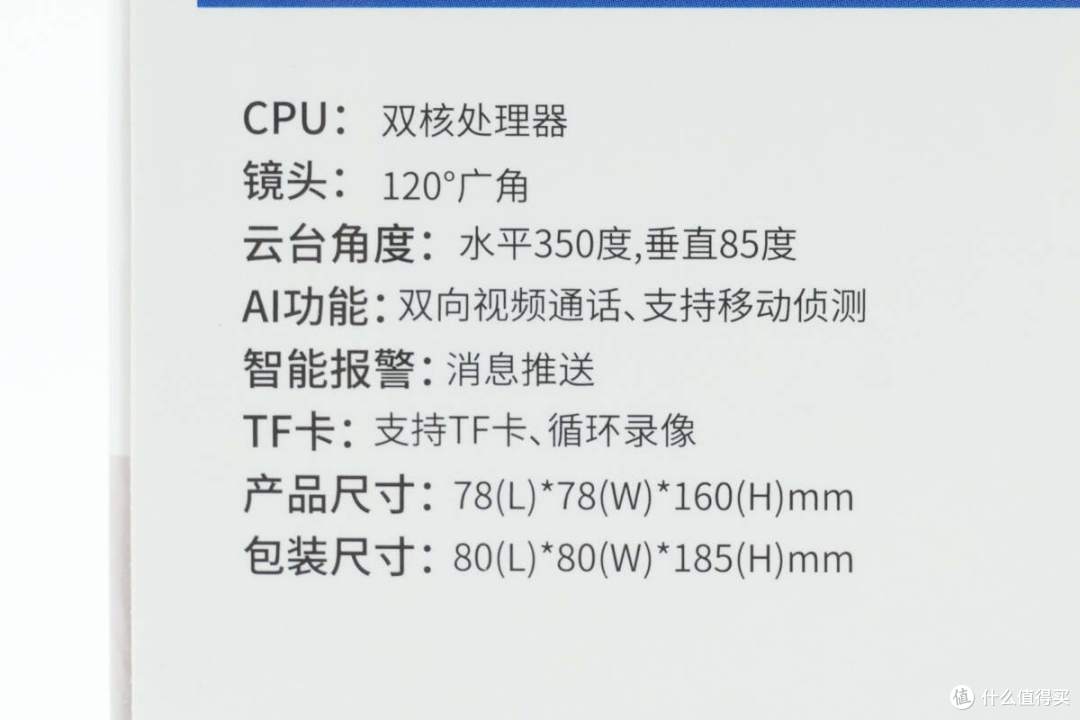

摄像机内置双核处理器，镜头为120°广角，云台支持350°水平运动和85°垂直运动，支持双向视频通话以及移动侦测，支持智能报警消息推送。

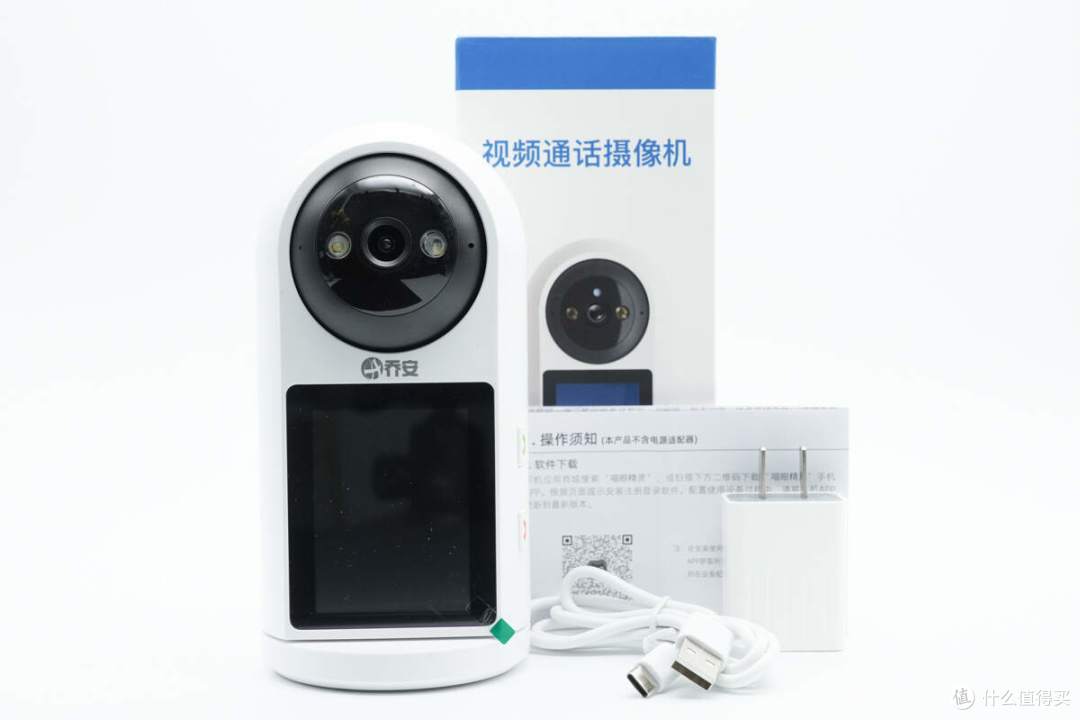

包装内部物品一览，包括摄像机，电源适配器，连接线和说明书。

摄像机上方为垂直云台，机身支持水平旋转，机身下方设有液晶屏幕。

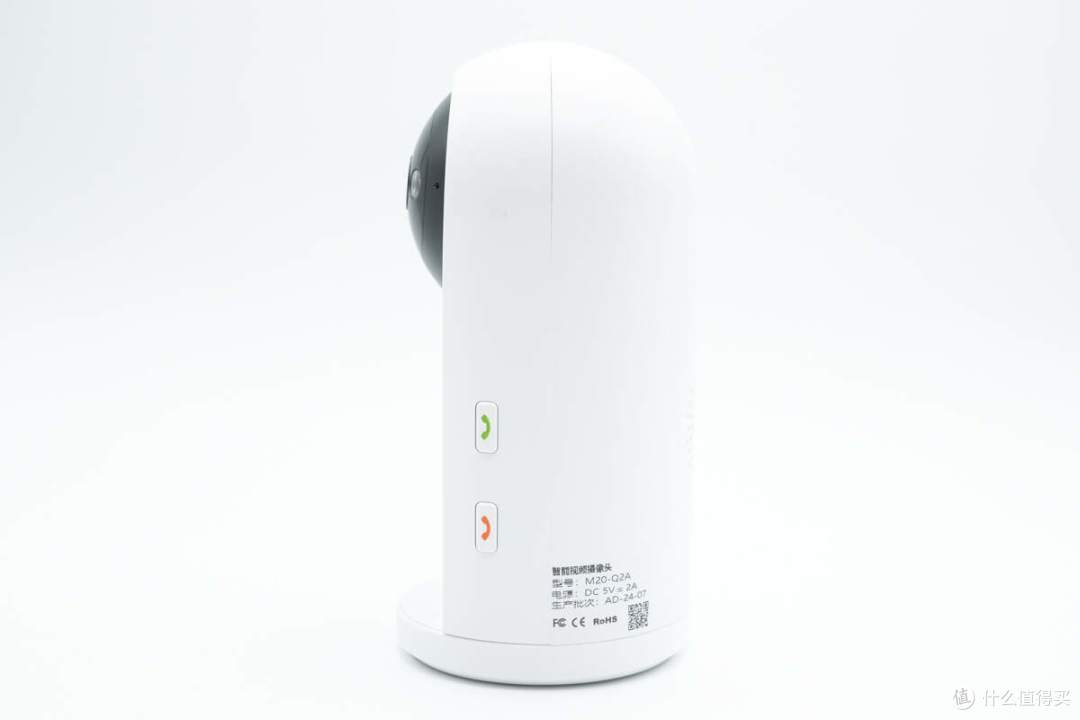

机身侧面设有视频按钮，并用颜色标注拨打和挂断。

机身背面设有扬声器开孔和USB-C供电接口。

机身底座设有防滑垫，并采用螺丝固定。

摄像机镜头特写，左右两侧设有补光灯，下方设有麦克风开孔。

底部设有复位按键和MICRO SD卡插槽。

底部印有乔安品牌。

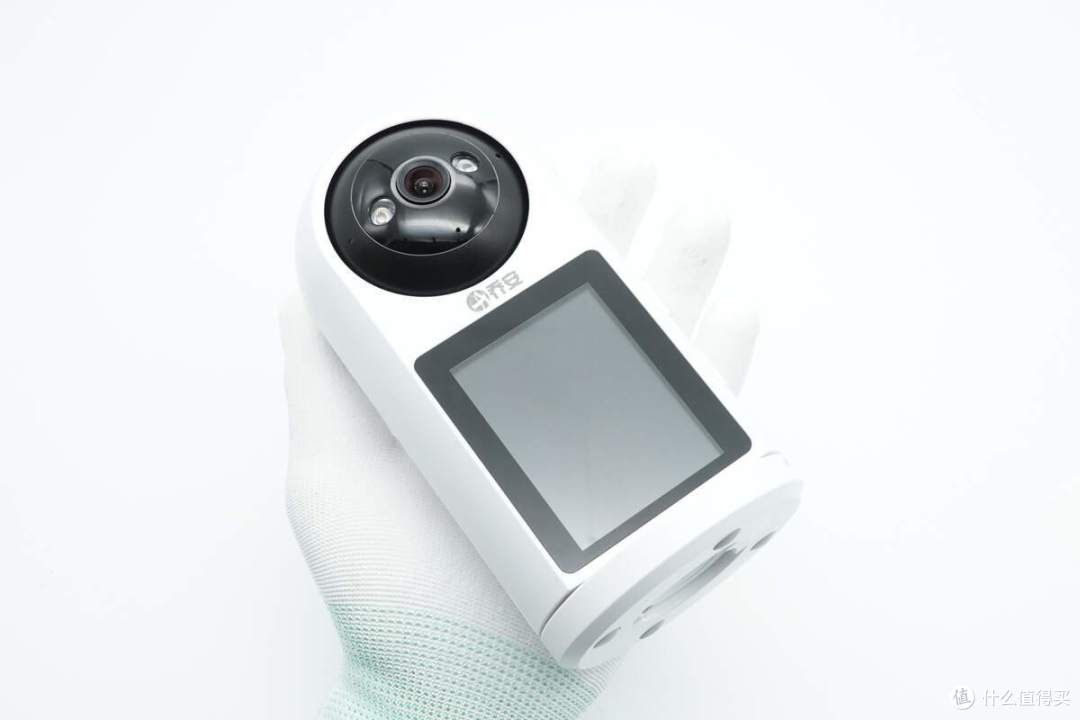

摄像机拿在手上的大小直观感受。

附带的电源适配器和连接线一览。

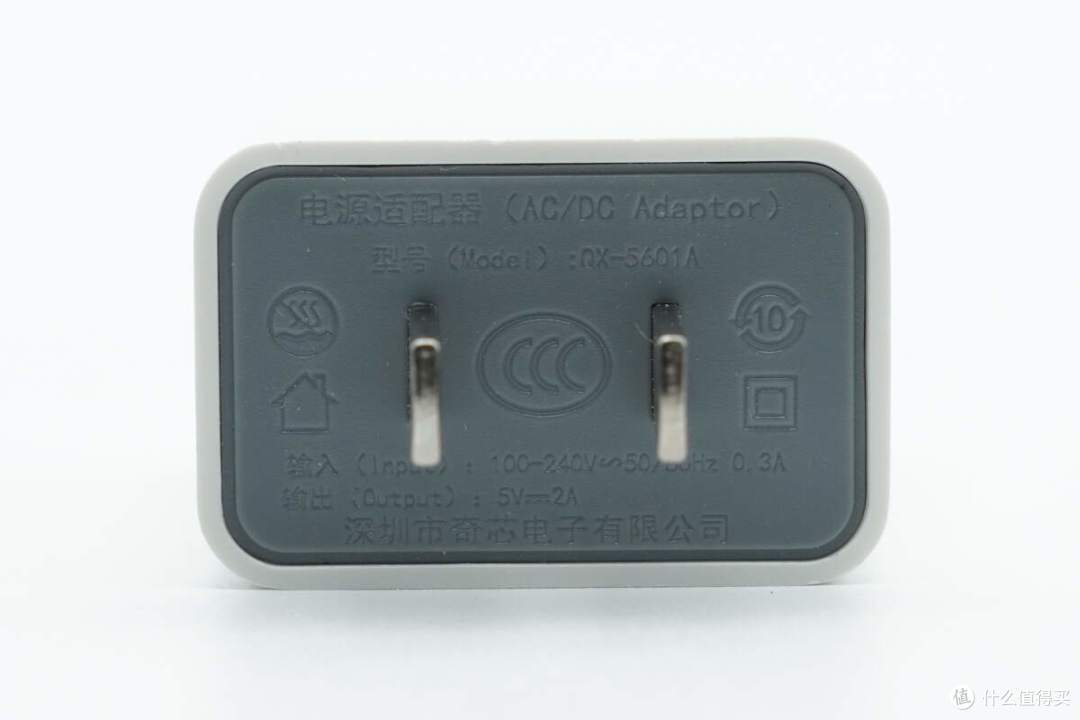

电源适配器输出规格为5V2A。

电源适配器为USB-A接口。

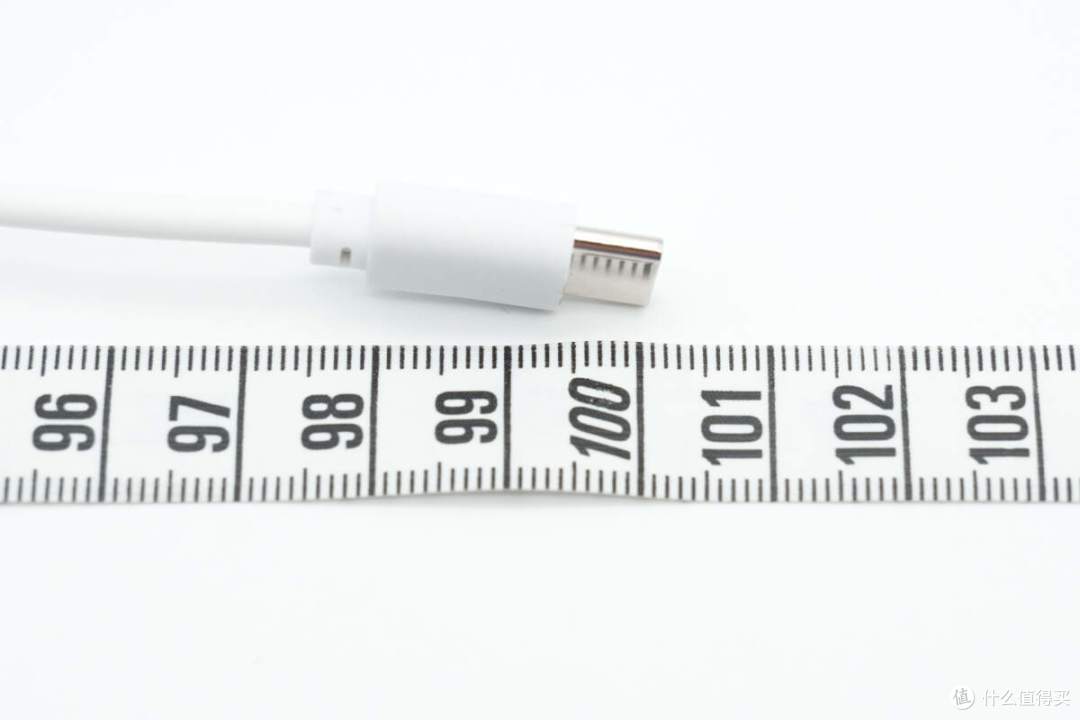

测得连接线长度约为1米。

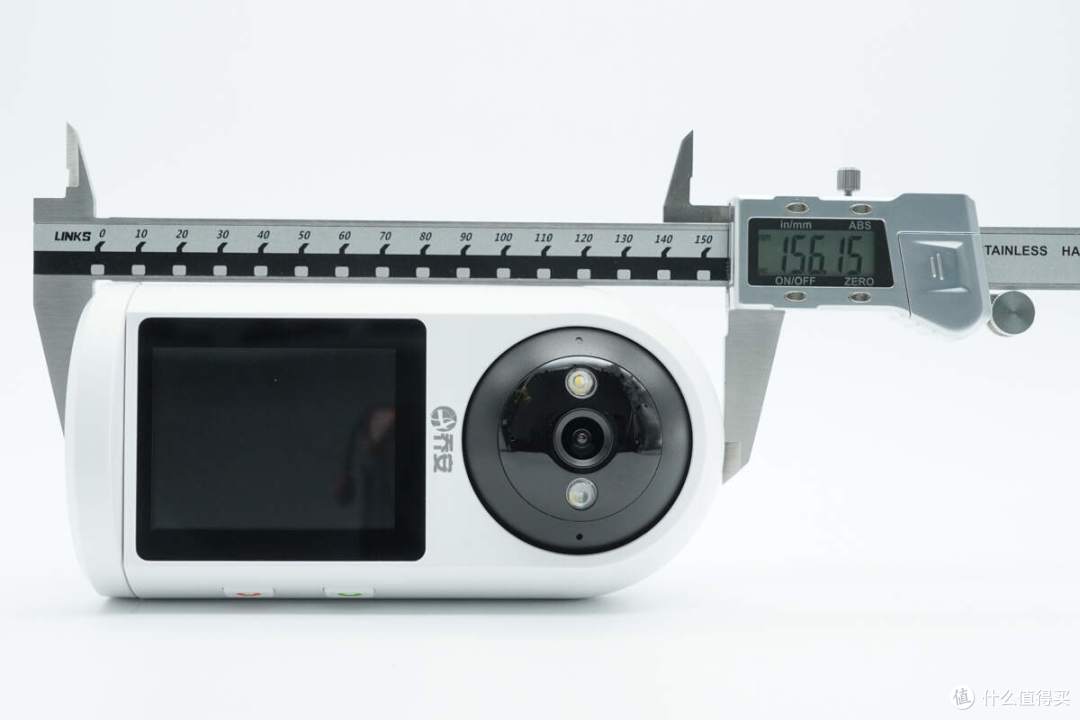

使用游标卡尺测得摄像机高度约为156.2mm。

摄像机底座直径约为78mm。

测得摄像机重量约为221.6g。

乔安视频通话摄像机拆解

看完了乔安这款双向视频通话摄像机的外观展示，下面就进行拆解，一起看看内部的方案和用料。

首先拧下底座的固定螺丝，拆下摄像机底座。

摄像机底座通过导线与摄像机连接，底座采用螺丝固定。

在底座内部设有USB-C接口小板。

USB-C接口小板使用螺丝固定。

接下来拆解摄像机机身，沿机身接缝拆开外壳。

后盖内部设有扬声器，采用热熔胶粘贴固定。

扬声器另一面设有防尘网。

在机身底部设有步进电机，用于机身水平旋转。

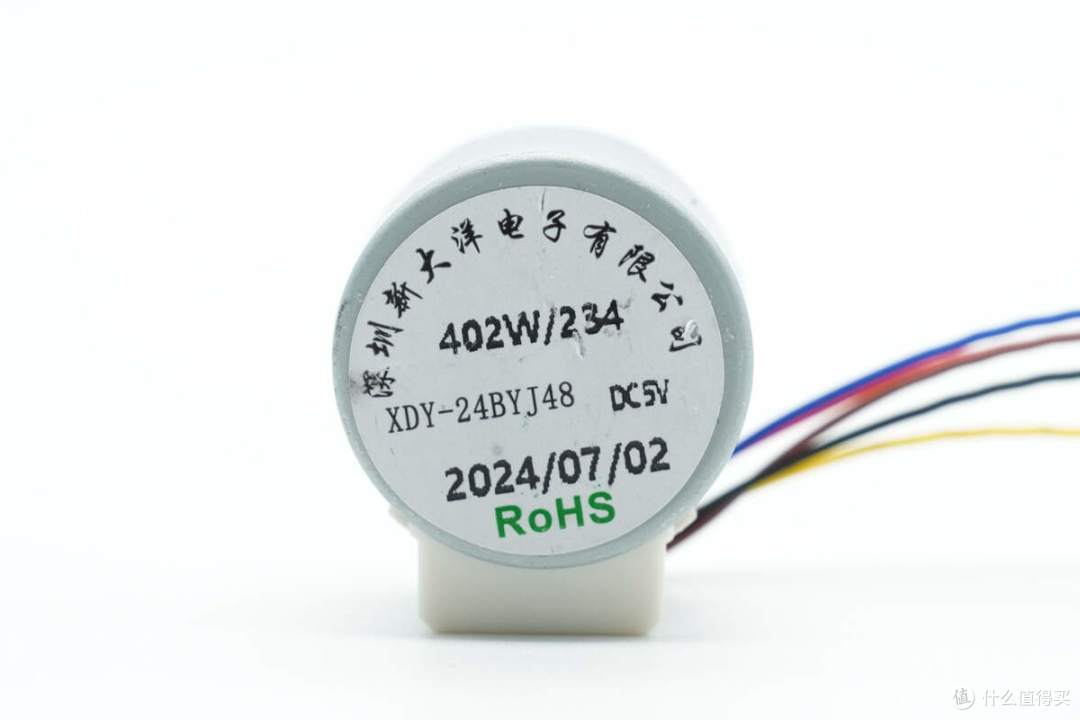

步进电机来自深圳新大洋电子有限公司，型号XDY-24BYJ48。

壳体内部设有屏幕和视频电话开关按键。

贴片开关焊接在小板上。

壳体内部开关按钮特写。

液晶屏幕通过螺丝固定在壳体内部，通过排线连接。

机芯内部一览，底部为垂直旋转的步进电机，内部为摄像机PCBA模块。

用于摄像机机身旋转的步进电机通过连接器连接到PCBA模块。

连接器连接供电和侧面按键。

WiFi天线粘贴在机身内部，通过屏蔽线连接。

PCBA模块通过螺丝固定在壳体上。

在壳体内部设有补光灯和麦克风。

麦克风和补光灯通过连接器连接。

PCBA模块正面设有镜头，存储器，同步降压芯片，右侧上方为功放芯片，下方为电机驱动芯片。

拆下镜头，在下方为传感器。

在PCBA模块背面设有连接器，MICRO SD卡槽，右侧设有主控芯片，在主控芯片下方设有无线连接芯片。

摄像机主控芯片来自Ingeric君正，型号T23，是一颗双摄低功耗视频处理芯片，内置CPU和协处理器，内置64MB内存，采用QFN88封装。

芯片外置24.000MHz时钟晶振特写。

存储器来自复旦微，型号FM25Q128A，容量为16MB，采用8-Pin SOP封装。

无线连接芯片来自南方硅谷，型号SV6355，是一颗单芯片无线蓝牙二合一芯片，采用QFN32封装。

无线连接芯片外置的时钟晶振特写。

用于垂直和水平电机驱动的驱动芯片丝印CP3206。

用于驱动扬声器的功放芯片来自MIXINNO矽诺微，型号MIX8002D，芯片外围元件简单，采用SOP8封装。

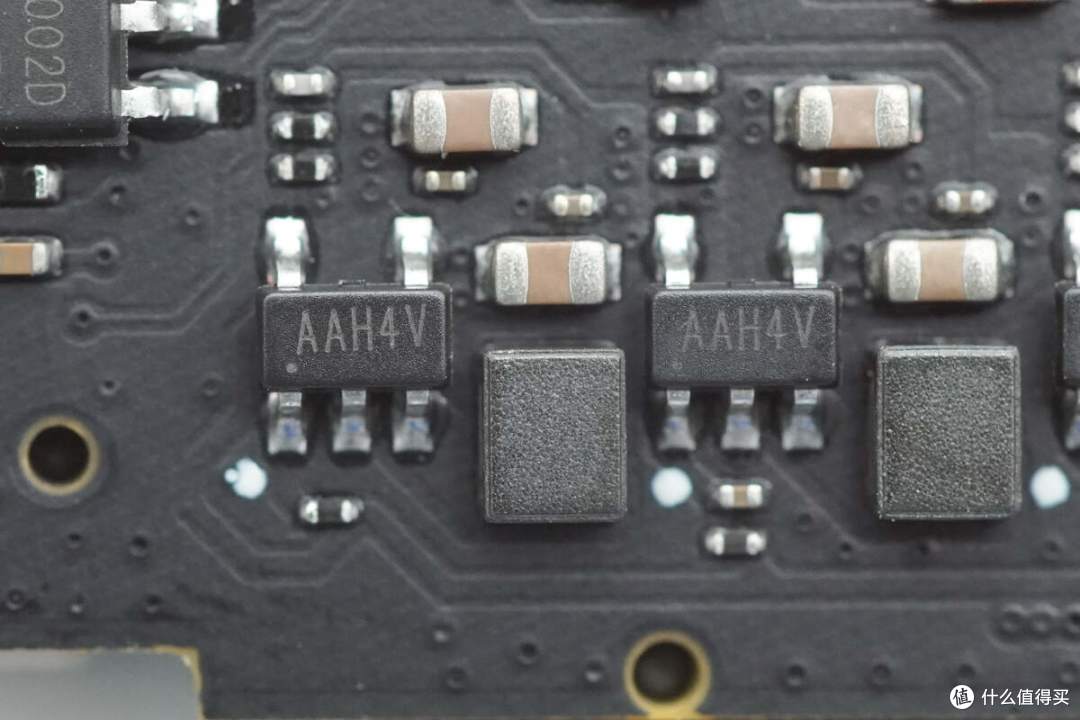

两颗丝印AAH4V的同步降压芯片特写。

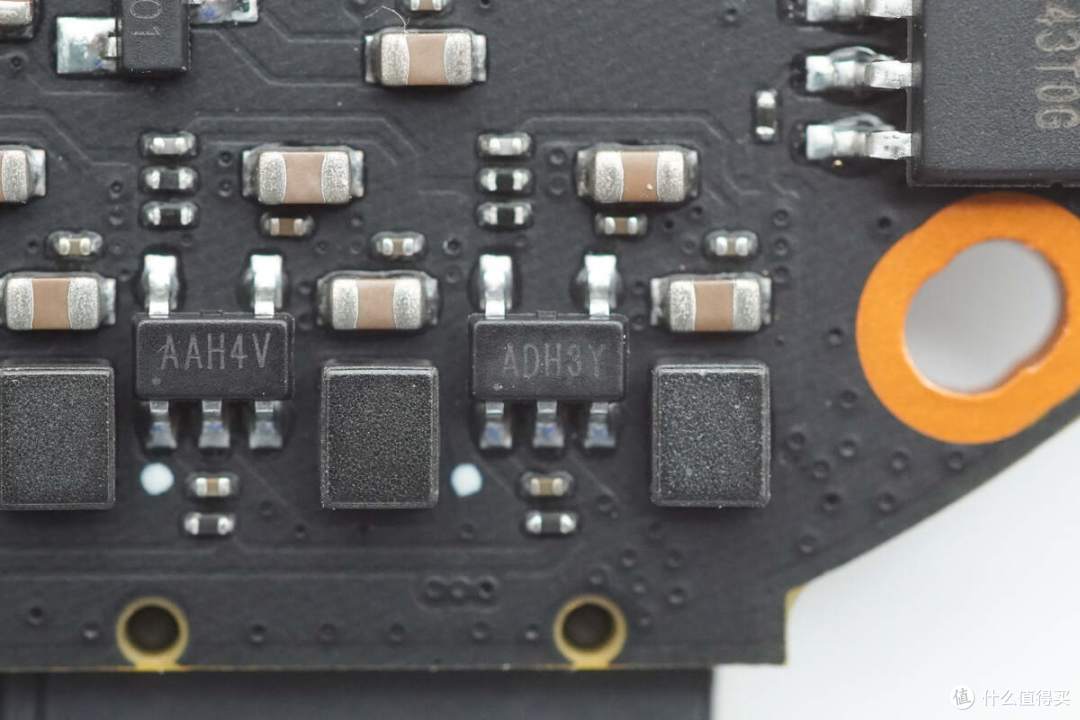

一颗同步降压芯片丝印ADH3Y。

为CMOS传感器供电的稳压芯片来自LPS微源半导体，型号LP3982S-28B5F，支持5.5V输入电压，输出电压为2.8V，输出电流为300mA，采用SOT23-5封装。

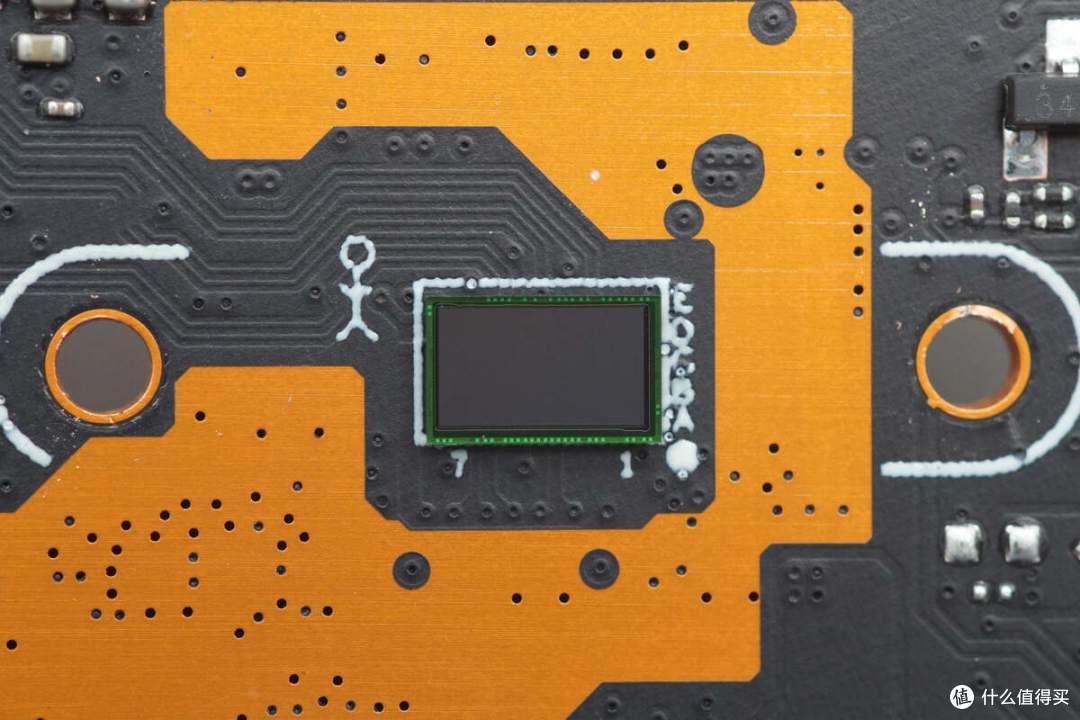

图像传感器特写。

镜头通过螺丝固定。

壳体内部补光灯板和麦克风特写。

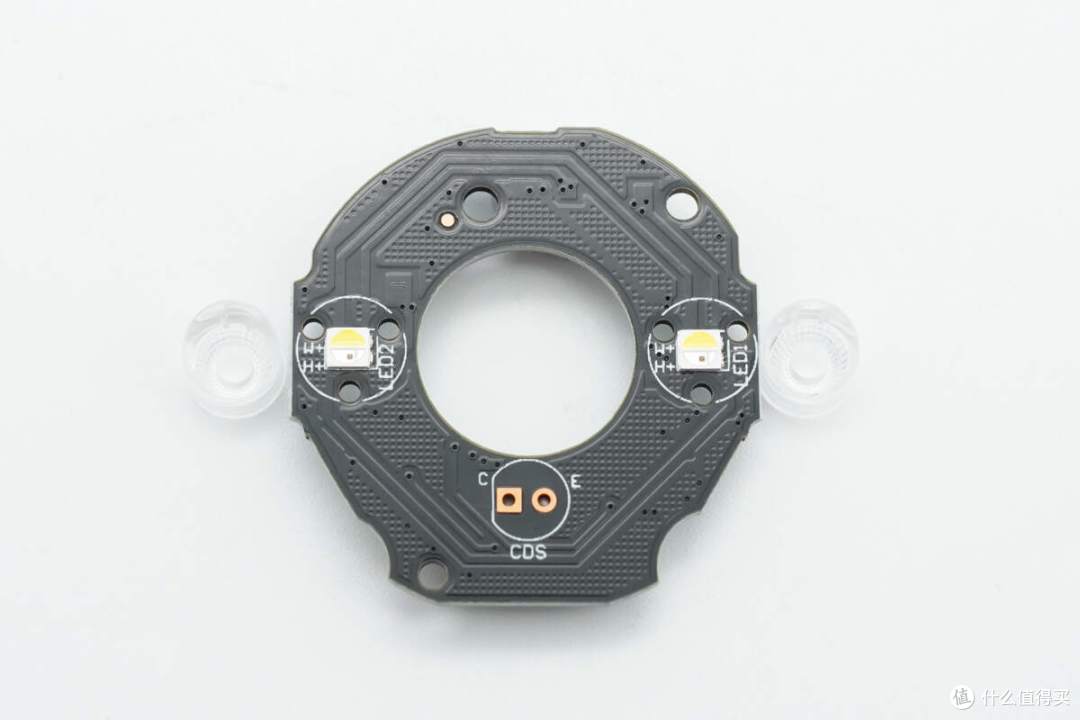

拧下固定螺丝，拆下补光灯板，灯板正面设有红外和白光二合一LED。

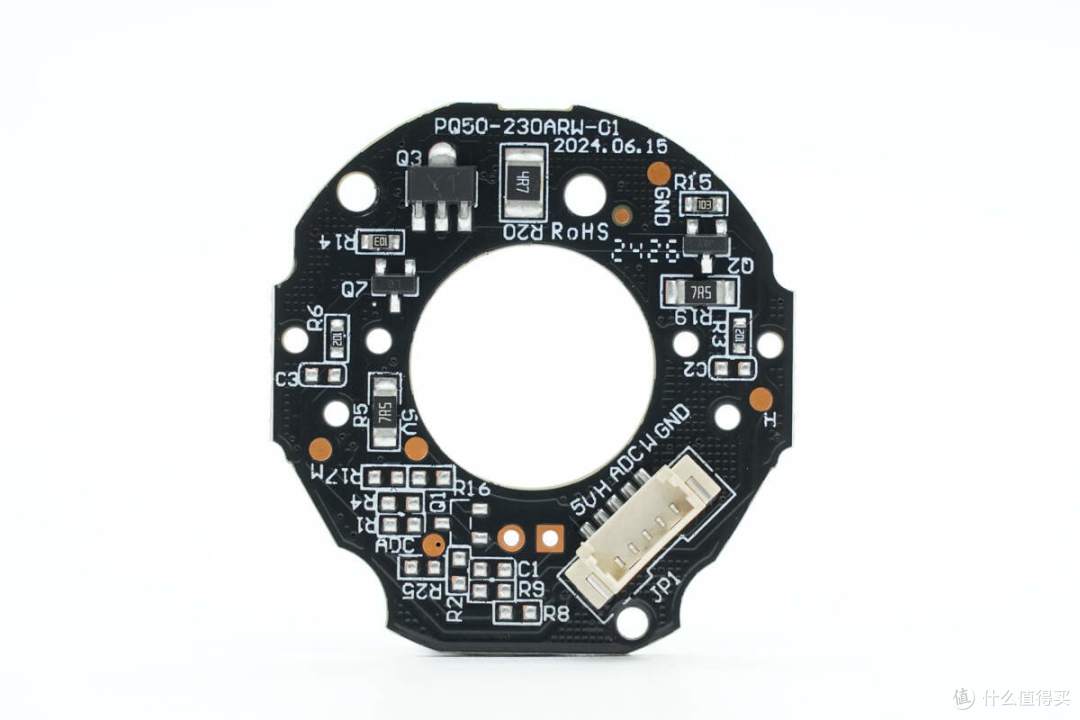

背面设有驱动三极管和限流电阻。

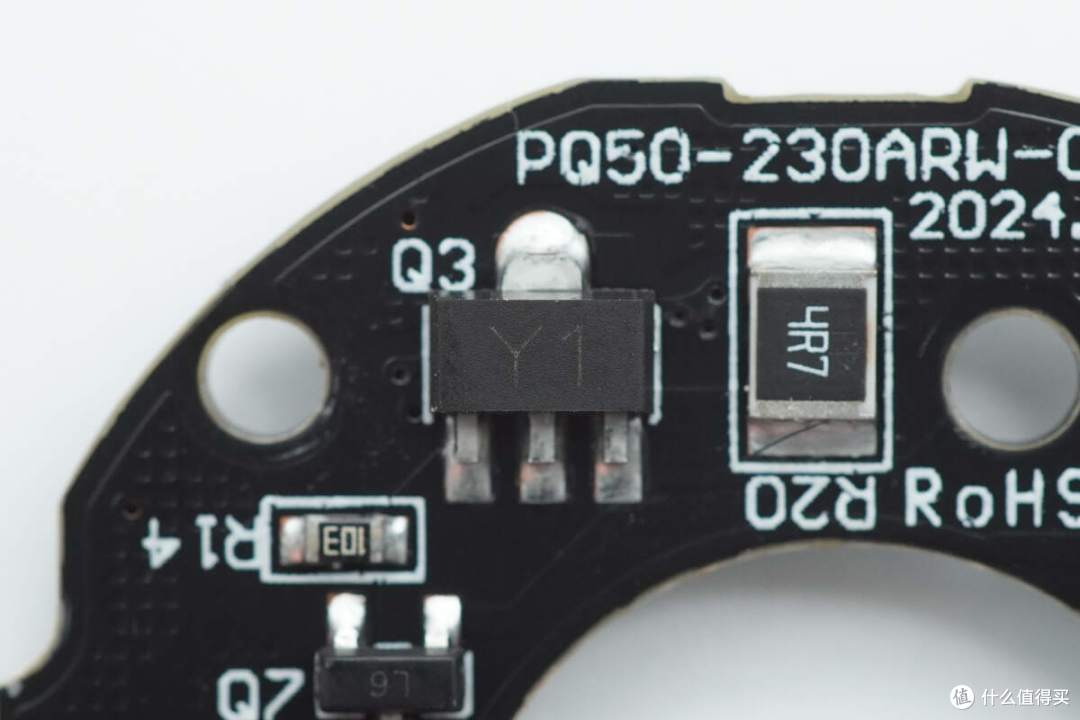

用于控制灯光的三极管丝印Y1。

另一颗三极管丝印J3Y。

二合一LED特写，左侧为红外LED，右侧为白光LED。

驻极体麦克风设有橡胶套密封。

用于垂直旋转的步进电机来自深圳新大洋电子有限公司，型号XDY-24BYJ48。

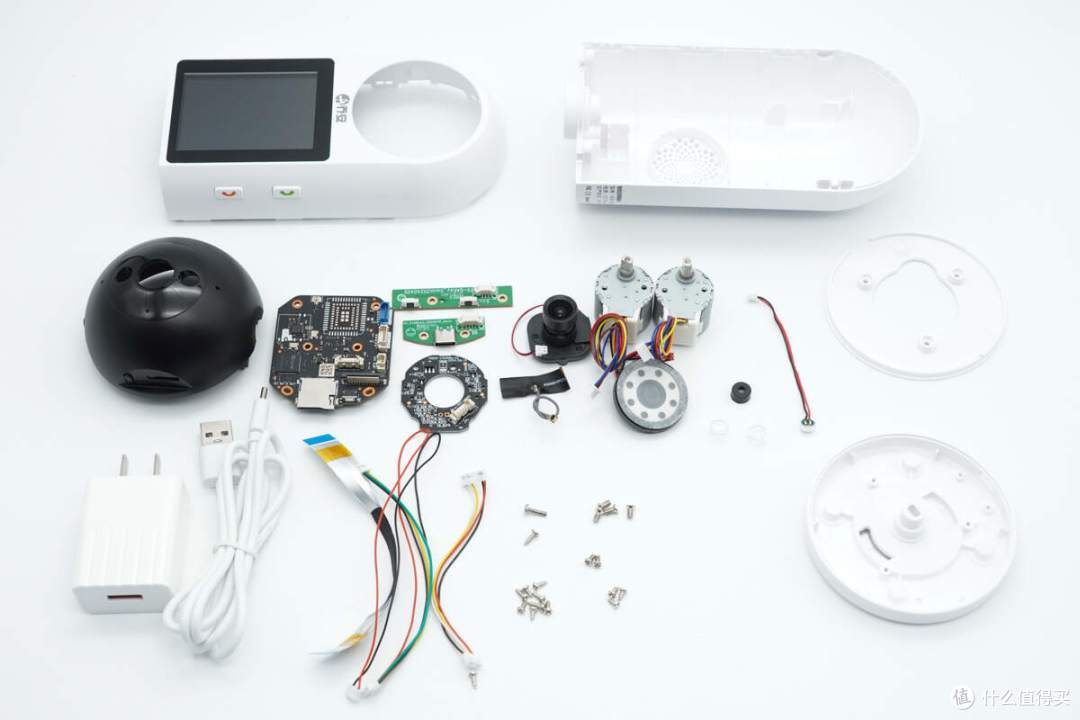

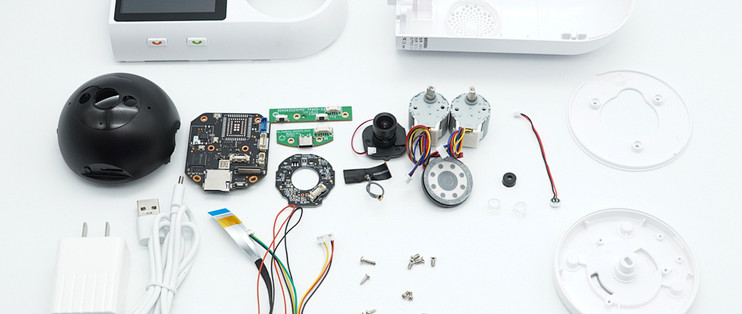

全部拆解一览，来张全家福。

安防评测室拆解总结

最后附上乔安视频通话摄像机的核心器件清单，方便大家查阅。

乔安视频通话摄像机设有2.8寸大尺寸彩色屏幕，机身内置扬声器和麦克风，支持双向视频通话功能。摄像机内置的云台支持人脸追踪，机身支持350°水平旋转和85°垂直旋转。摄像机设有MICRO SD卡槽，支持记录到MICRO SD卡，并支持WiFi连接。

安防评测室通过拆解了解到，乔安视频通话摄像机内部采用君正T23主控芯片，搭配使用复旦微存储器，外置南方硅谷WiFi芯片用于无线连接，采用微源半导体LDO芯片为传感器供电。机身内部设有两个步进电机，用于云台水平与垂直角度调节。内部PCBA模块和屏幕通过螺丝固定，并使用插接件连接，便于整机组装。
