电脑折腾第三季 篇102:澎湃动力,冷酷有加,鑫谷GM850W冰山版ATX3.0电源开箱拆解
作为电脑来说,电源是个很重要的角色。它给整机提供动力,电源的好坏和能力,也决定到整机设备是否能正常有效的运行,是否能应对紧急情况。在ATX3.0电源规范发布的今天,电源是否支持ATX3.0,不仅仅是个接口问题,更是提高了电源的整体能力,也是引人关注的。今天同大家分享一款ATX3.0电源,鑫谷GM850W冰山版的开箱和拆解,希望对大家选购电源,有所帮助。

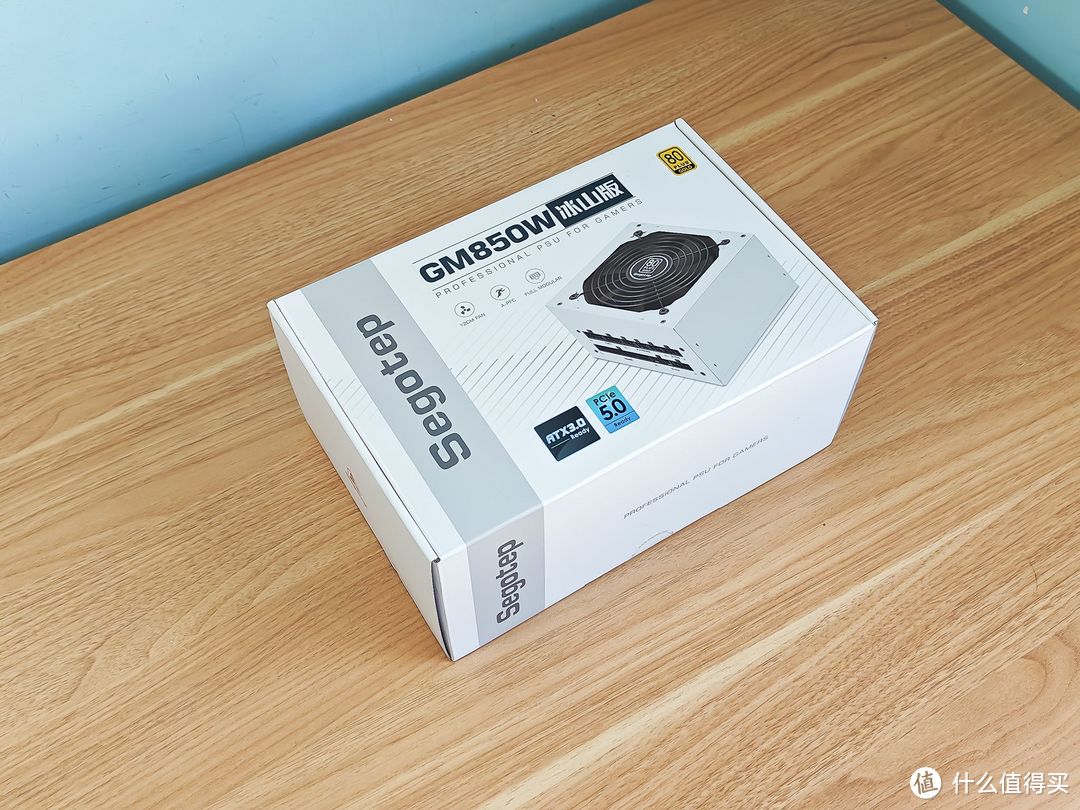

鑫谷GM850W冰山版ATX3.0电源的包装盒是白色的,上面有产品的外观图。不错,这款电源是白色的外观,同名字冰山相对应。在白色主题电脑流行的今天,一个白色外观的电源,正好可以满足大家的要求。盒子上还有产品的简要特色,包括支持ATX3.0、PCIe 5.0、80PLUS 金牌认证、全模组等。
打开盖子,包装的很好。电源有泡沫防护,电源还有无帆布袋包裹。有电源使用指导手册,一个内盒,里面就是线材。

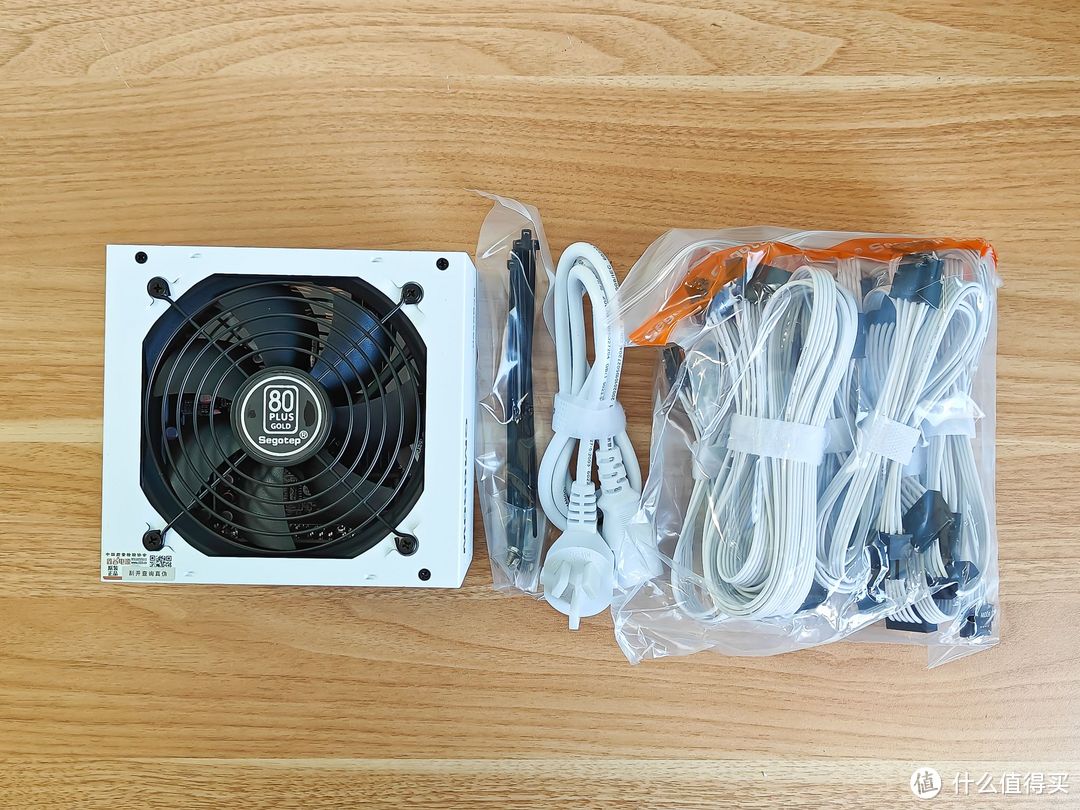

电源、捆扎带、白色电源线、白色模组线,可惜就是接头是黑色的。
模组线白色的,还有万能贴带,这个相对于捆扎线,无疑更好。
这根就是原生的PCIe 5.0,16PIN线,支持600W功率。
电源是六面白色的,非常漂亮。这款电源是850W额定功率,带有12VHPWR原生16pin接口,ATX3.0高标准打造,PCIe 5.0原生支持,80PLUS金牌认证。

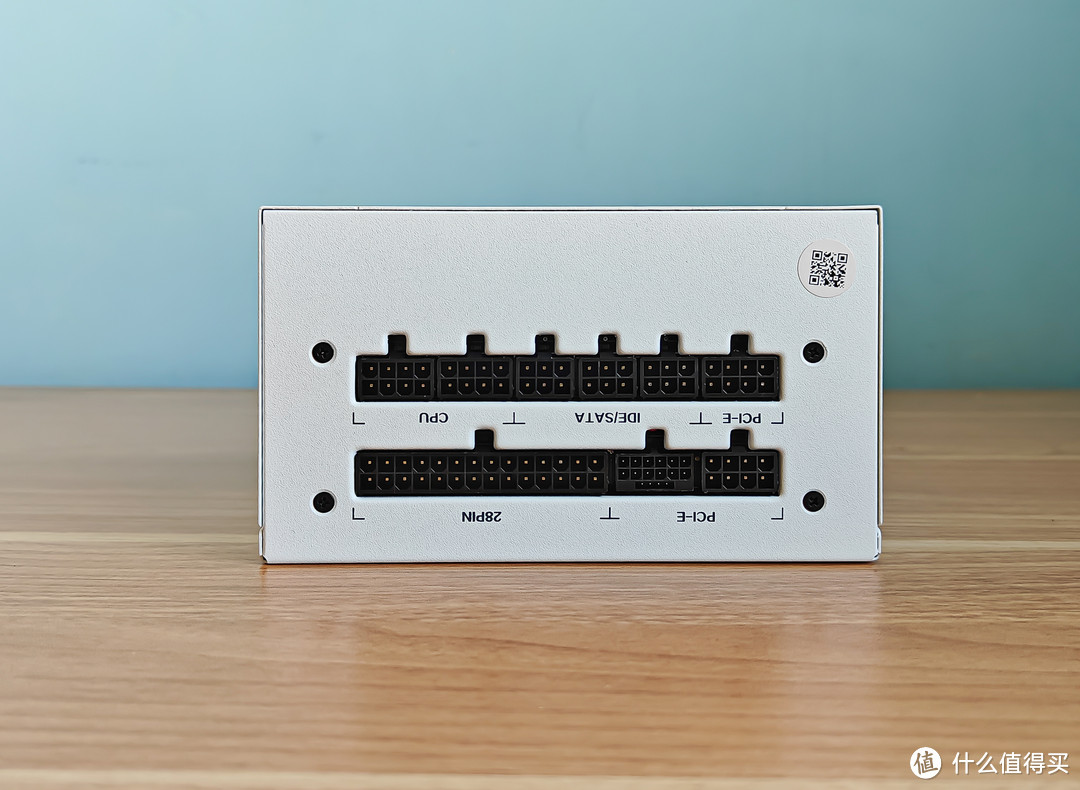

全模组接口,28PIN主板接口,2个CPU接口,2个PCIE标准接口,1个16PIN PCIE接口,3个IDE/SATA接口。
电源带有开关,支持100-240VAC宽幅接入。

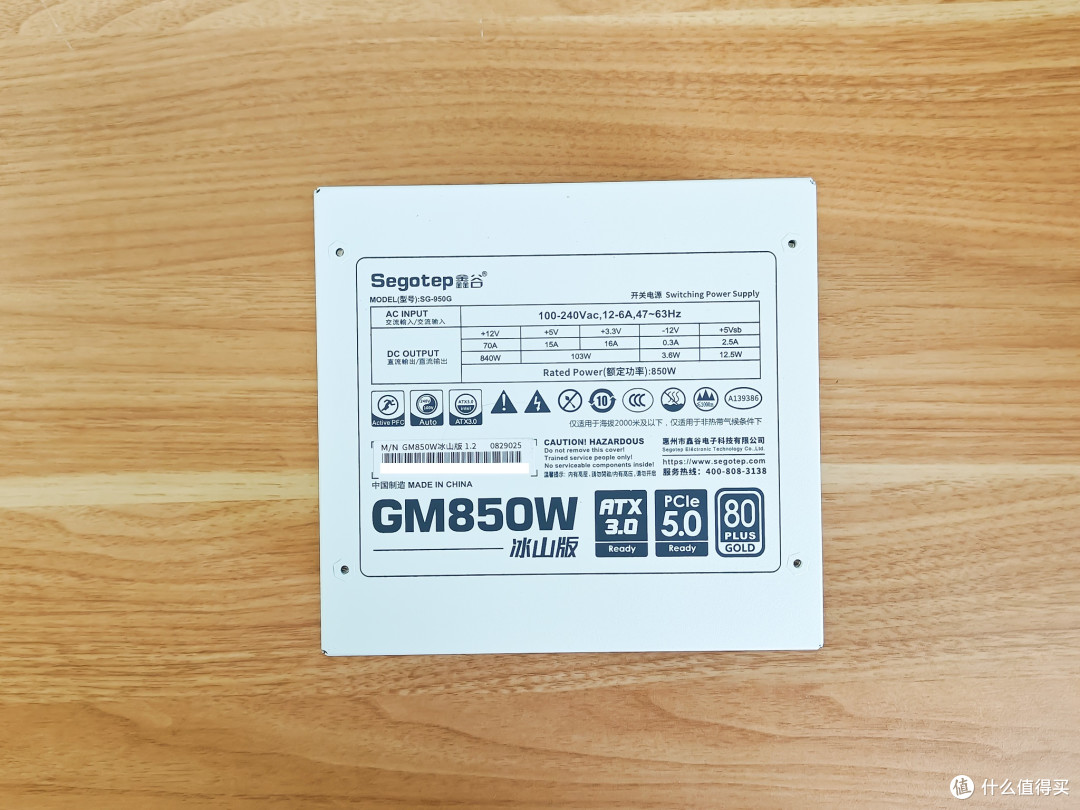

这一面是产品的技术指标。额定功率850W。其中12V输出高达840W,12V满载波纹保持在出色的35mV。
这款电源,采用LLC Pro + DC-DC准白金架构,自主研发LLC Pro架构+独龙冰酷散热片,采用105°/420V高规格电容,DC-DC加入固态电容,设计优秀。我们来拆开看看里面的结构。
我们将盖子打开,就看见电源的内部了,我们看整体做工优秀,器件排列有序工整,第一印象很好。线路板同外壳之间有塑料片绝缘。
首先看看风扇,是款7个扇叶的12cm静音液压轴承风扇,型号为EFS-12E12L。根据资料,具有40000小时长效寿命,47.55CFM真实风量,1.21mm水柱风压,运转噪音小于29.97dB(A)。支持温控功能,即可根据负载变化来自动调控风扇转速,从而实现平衡散热与静音表现。这里可以看见有个透明塑料片,就是导流罩,挡住了部分出风,这样可以将气流导向变压器和开关管部分,优先为发热较大的器件降温。导流罩两端用螺丝固定,另外一侧用双面胶同风扇中心固定,从而确保不会产生移动。
这一边是一级EMI电路,具有一个X电容,2个Y电容,一个线圈还有半封闭的屏蔽罩,黑色的线引入到电源控制开关。
这款电源还有二级EMI电路,我们看在板子上有个绿色的热敏电阻,一个继电器,以及一个保险管。

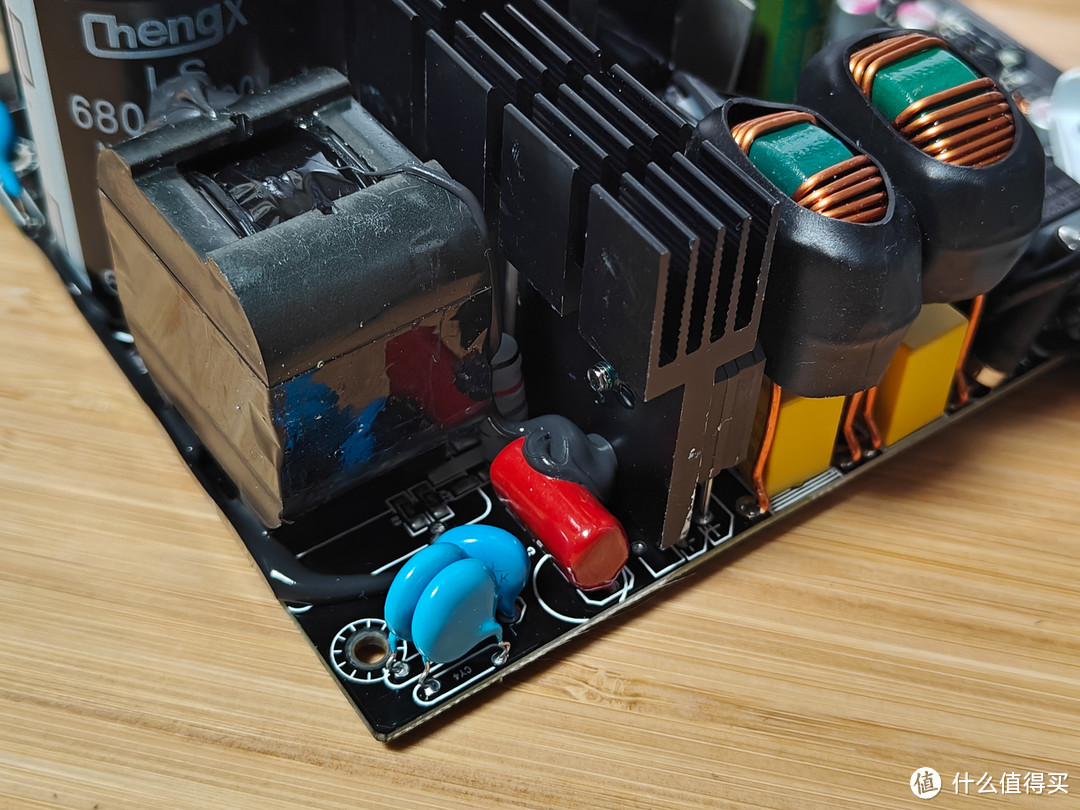

然后是2个黄色的X电容,上面2个共模电感,有绝缘层屏蔽。这边一个红色的高频滤波的薄膜电容,3个蓝色的压敏电感。总的来说,EMI电路完整。下面来看看PFC这一块。
首先我们看这个巨大的散热片下面是2个整流桥,并联固定在散热片上。
然后看这一边,主电容,105°420V容量高达680微法,足够用,冗余大。右侧半包围式的PFC主电感。后面黑色的就是鑫谷“独龙冰酷散热片”,刚才看整流器的时候,就是它的侧面。
我们从顶部观看,这个散热片也是很巨大,分为5层,散热面积大,效果良好。
在主电容和散热片之间,固定在散热片上的,是PFC开关管,PFC整流管和LLC开关管。由于缝隙太小,大家可能看不清。
在散热片的另外一侧,这里是PFC控制器,外面有绝缘层包裹。
在主电容边上是2个谐振谐振电容两颗并联,后面黑色的是谐振电感,EQ25磁芯绕制。
从谐振电感的另外一面看,边上2个矮小的黑色的,是两颗用于驱动开关管的隔离变压器。隔离变压器左侧的,就是LLC变压器。
LLC变压器型号参数。
这一块就是DC-DC电路,我们看布置的也非常规整。黑色的是封闭式电感,粉色、黑色、绿色的是电容。

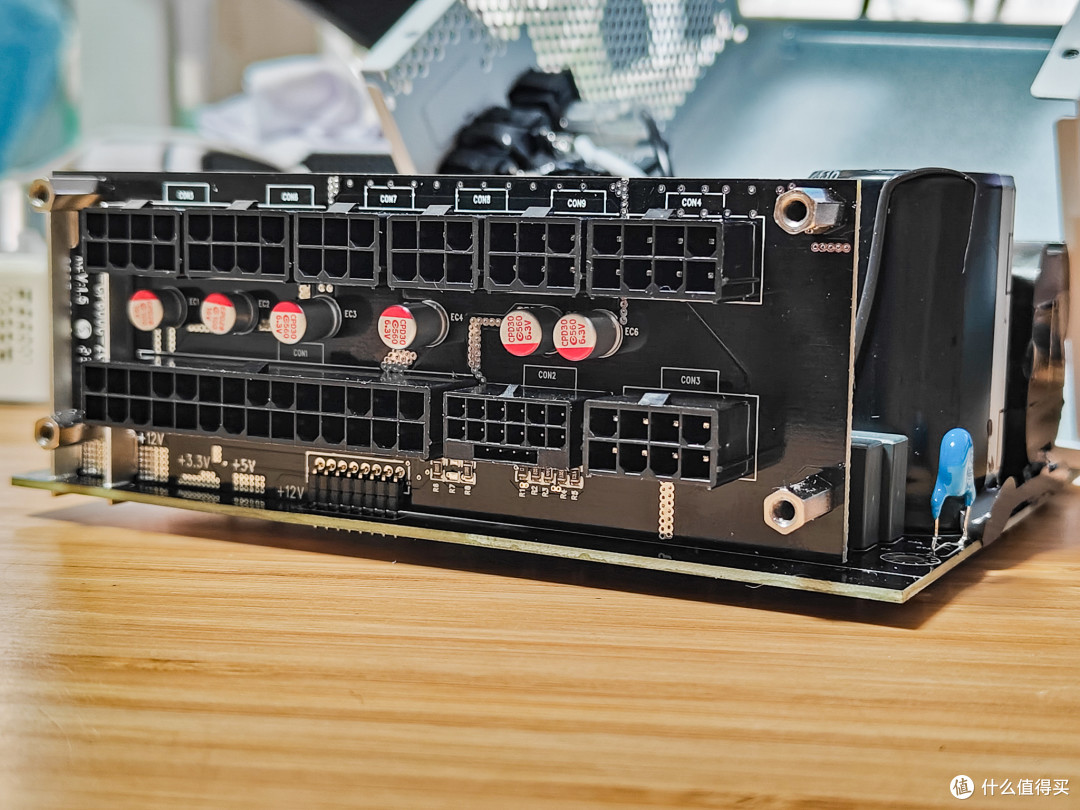

输出模组竖向一体式,通过铜条焊接连接, 可以看到有滤波电容。
总的来说,鑫谷这款GW850W全模组ATX3.0电源冰山版,带有12VHPWR原生16pin接口,ATX3.0高标准打造,PCIe 5.0原生支持,80PLUS金牌认证。做工精良,设计优秀。采用LLC Pro + DC-DC准白金架构,自主研发LLC Pro架构+独龙冰酷散热片,方案成熟。采用105°/420V高规格电容,DC-DC加入固态电容,无论从设计还是做工到材料,都十分不错,值得选择。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
