高品质依旧 索泰ZOTAC RTX 5070Ti 16GB 天启 静态拆解

英伟达不仅仅是AI人工智能开创者，更是独立显卡市场的主导者。随着全球市场份额占有率来到了94+%，AMD显卡的日子愈发难过。

RTX 5090视乎是目前终端市场消费者能够买到的最强独立显卡，价格也是一直处于溢价状态，属于富哥、工作室等专业场景单卡用户的首选。目前国内的RTX 5090也来到了V2版本，依然炙手可热，依然阉割，依然肆无忌惮。

那么有没有高阶游戏玩家的专属SKU呢？

我的答案就是：索泰ZOTAC RTX 5070Ti 16GB 天启！因为CUDA核心数约为5090/D/DD的二分之一，价格不到二分之一。如果你近期需要选购或者升级显卡，但是对显卡的供电设计及内部用料一无所知，那么我这篇原创文会让你一探究竟。

外包装

索泰ZOTAC RTX 5070Ti 16GB 天启的外包装启用天启姬为主打设计，满满二次元风格。内包装正面祖传设计还是保留了下来，依然是索泰的圆形ICON标志。

对于古玩爱好者来说，这样的设计让人首先联想到的便是平安扣，至少在我眼里这样的设计可谓古今融合之典范。

本体

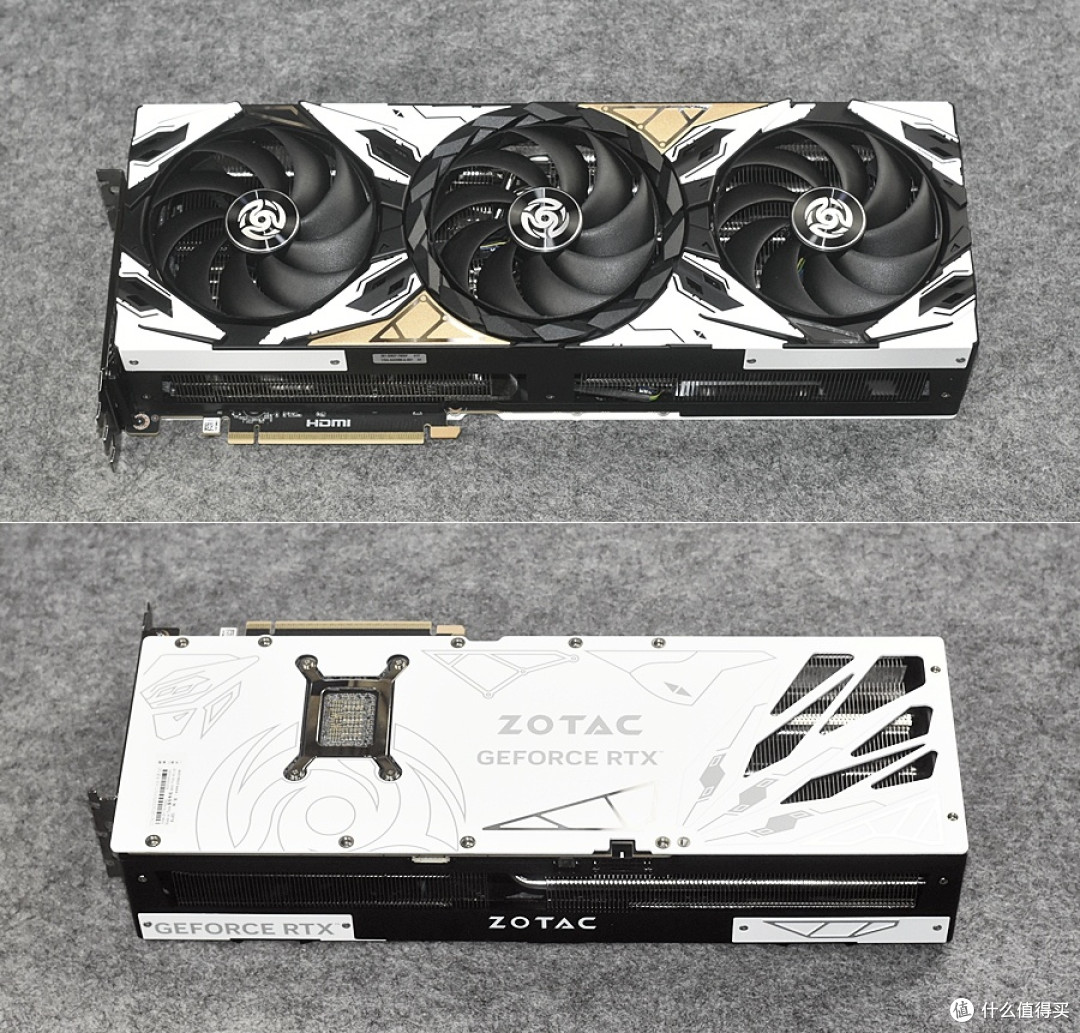

索泰ZOTAC RTX 5070Ti 16GB 天启本体正反两面，三围尺寸为361mm x 138mm x 73mm，是标准的厚实的三槽独立显卡。

小伙伴们在选购机箱的时候，SOLT至少要有四个，一般紧凑级ATX或MATX机箱均能兼容。选购主板时，要么ATX要么ITX，MATX主板会挡住第二根PCIe显卡插槽，这里需要提醒一下小伙伴。

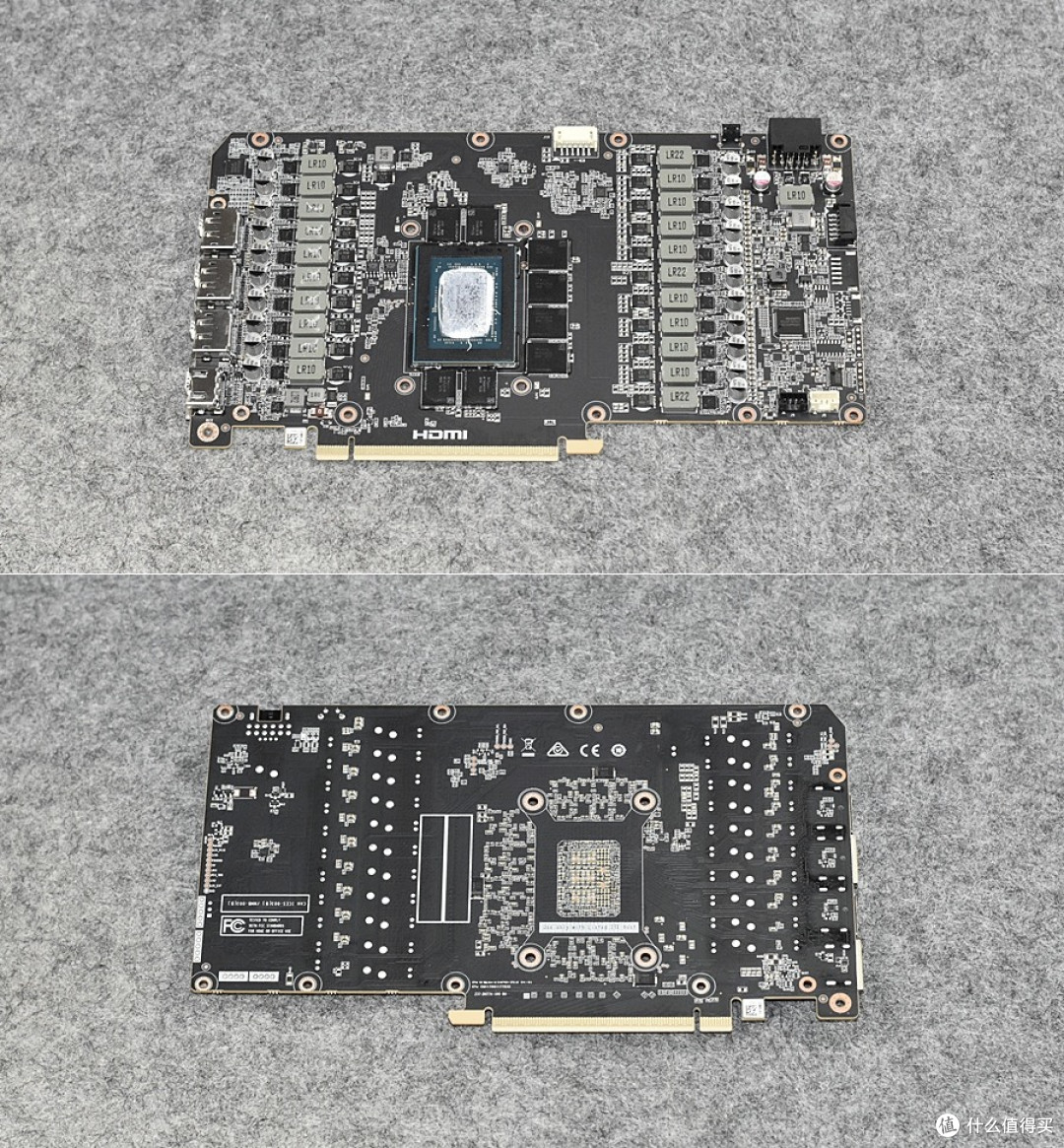

拆掉索泰ZOTAC RTX 5070Ti 16GB 天启的散热模组后，可以看到供电设计18+3相，共21相供电，妥妥的豪华堆料设计。

PCB正面囊括了大部分物料元器件，包括核心GPU GB203、SK海力士GDDR7、电容电感、供电接口、显示输出接口、风扇接口、数颗电源控制芯片等，反面重要的元器件则几乎没有。

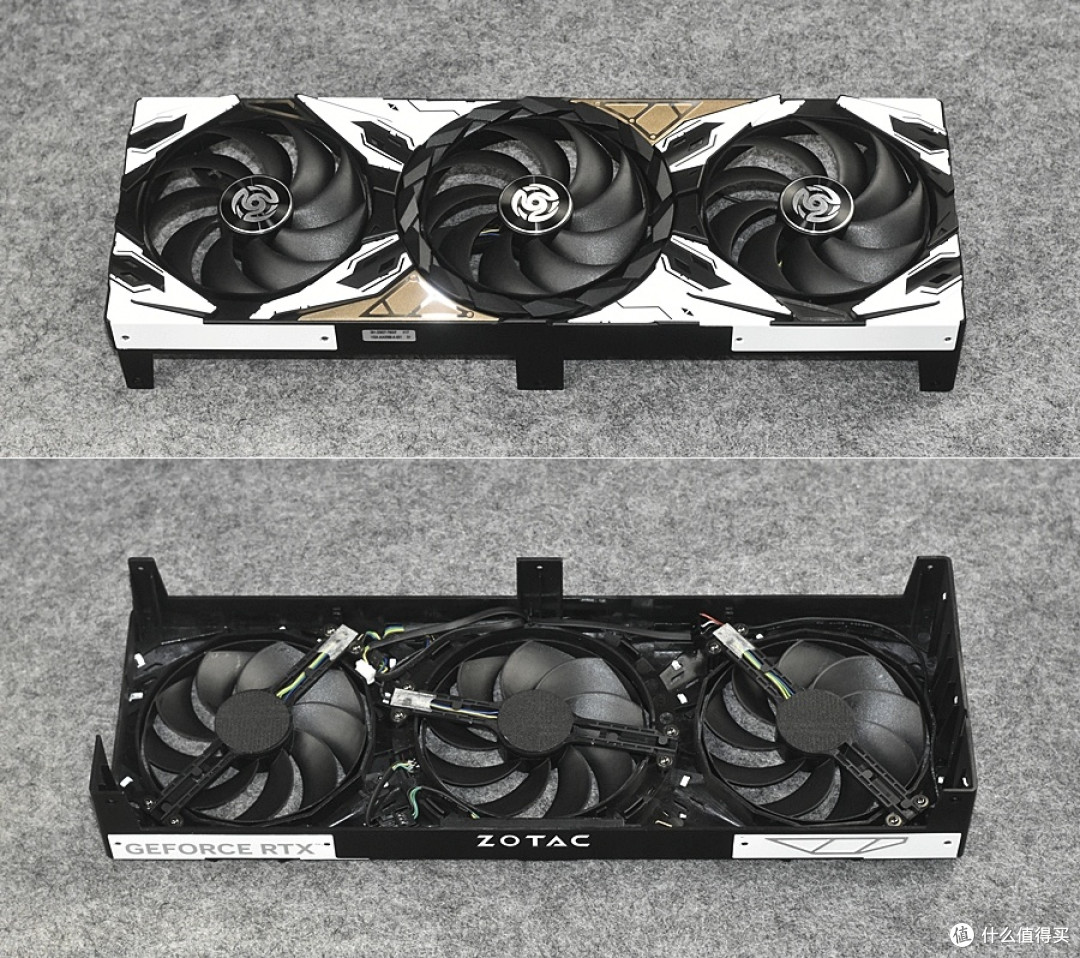

索泰ZOTAC RTX 5070Ti 16GB 天启散热外壳正反两面。

天启这套全新设计的散热外壳，是与业内知名的贝尔MOD Studio工作室联合设计。将天启姬的翼身元素融入机甲金属外壳设计，力量感拉满的同时不失娟秀。

Y1S1，还是国人设计师懂国人审美，细腻又磅礴。

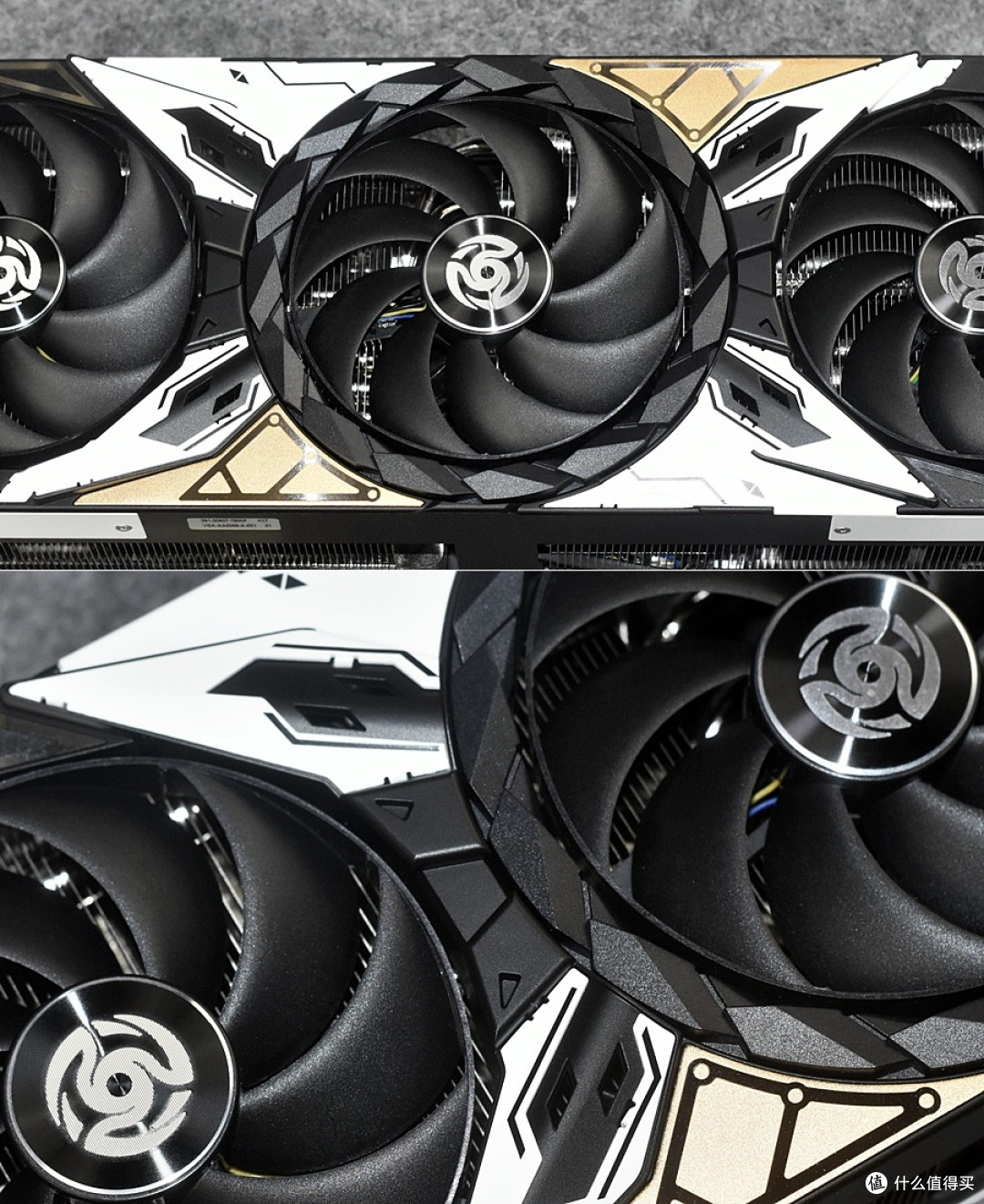

索泰ZOTAC RTX 5070Ti 16GB 天启标配三颗环刃散热风扇，中间一颗风扇采用启世之环环绕周围，钻石切割设计加上ARGB光效，导光条磨砂材质实际效果会让你过目难忘。

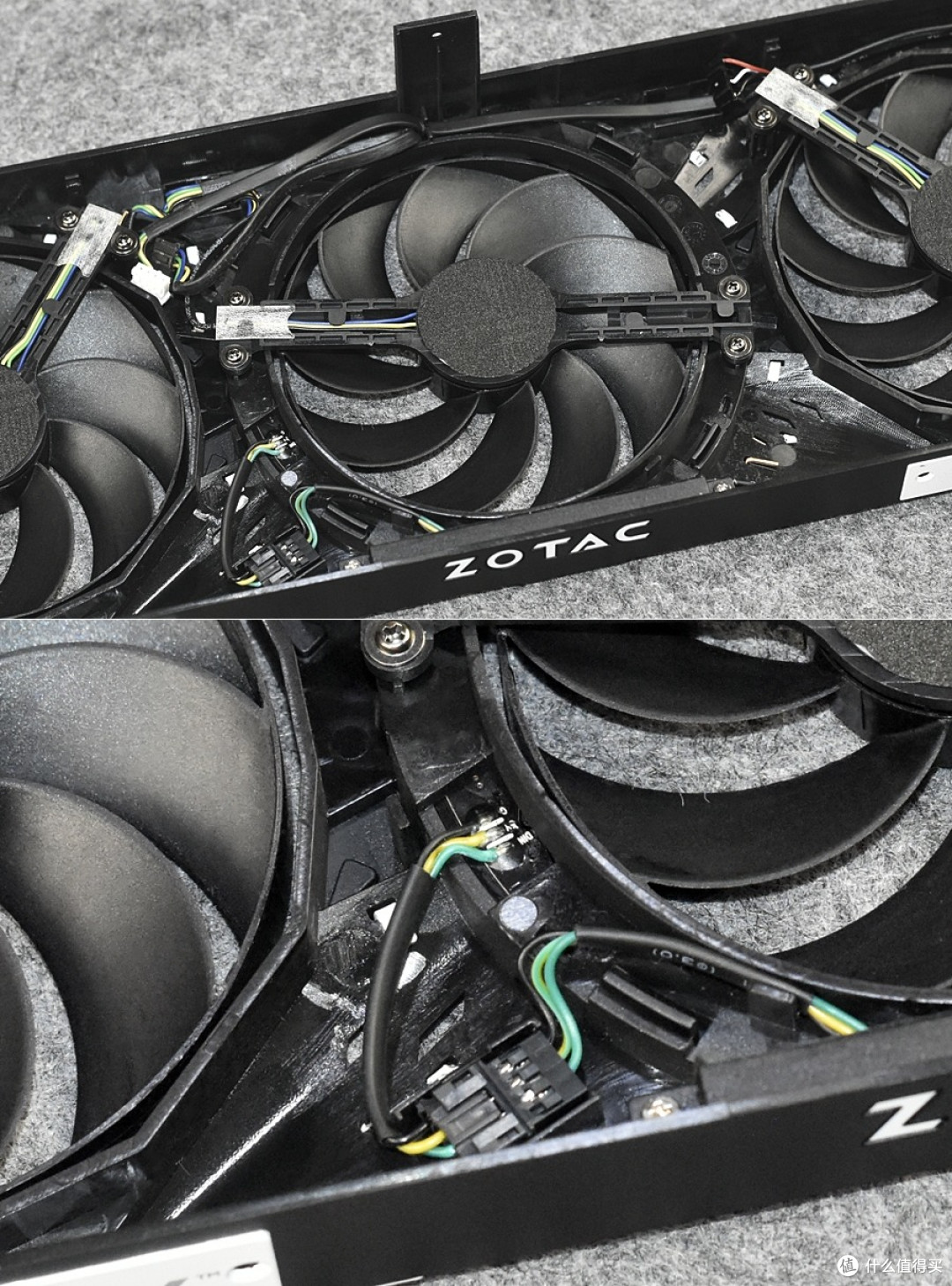

索泰ZOTAC RTX 5070Ti 16GB 天启散热外壳的反面，可以看到环刃散热风扇的连接线材拥有自己的走线，有条不紊不会乱糟糟。

同时RGB连接线与风扇连接线都采用热缩管进行保护，长期使用不易堆积灰尘，细节之处值得肯定。

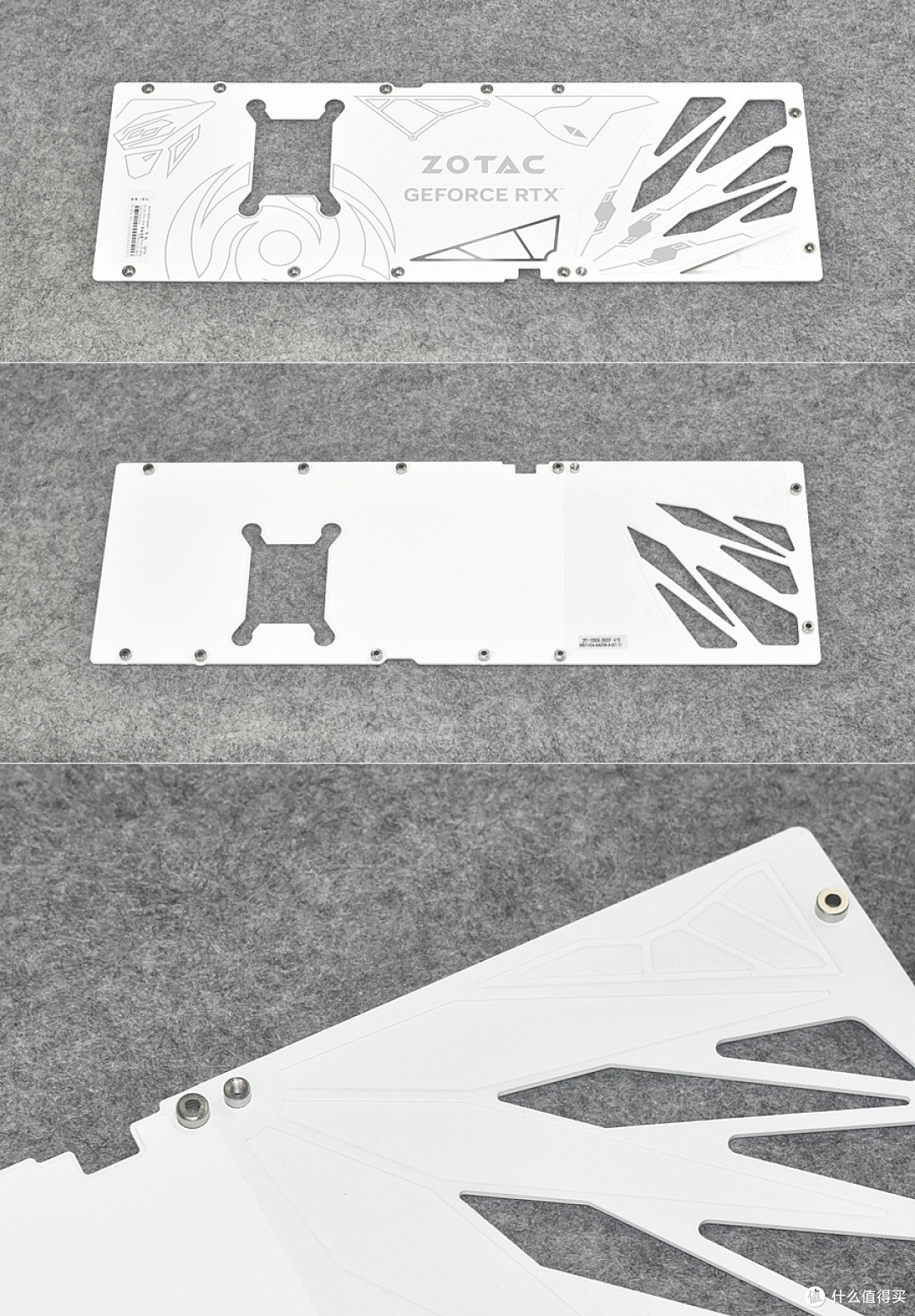

索泰ZOTAC RTX 5070Ti 16GB 天启的白色背板为金属材质，背板通过十一颗螺丝进行固定，同时孔位采用独立的压铆沉孔设计，成本进一步提升，但是螺丝的拆装体验提升了一大截。

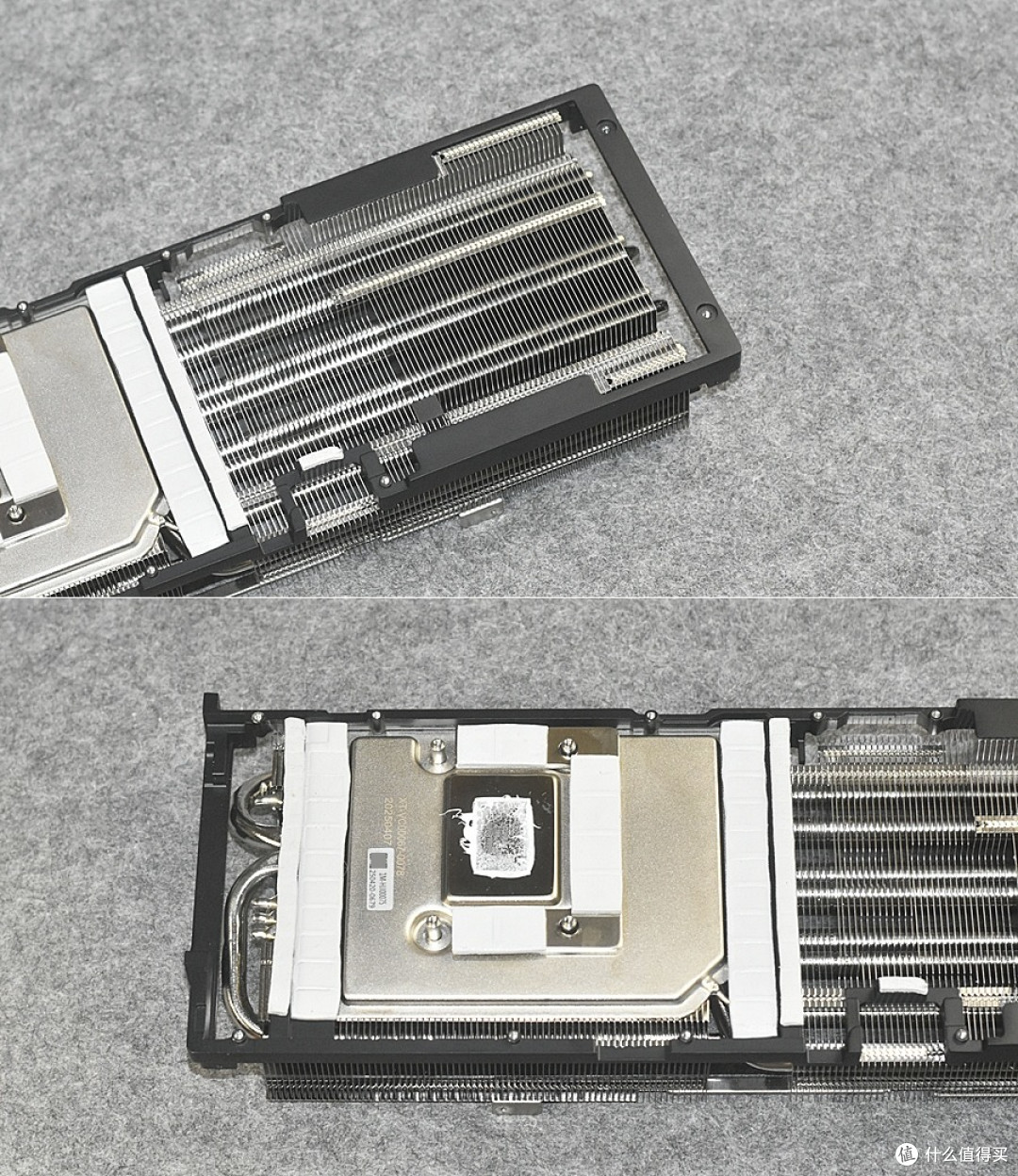

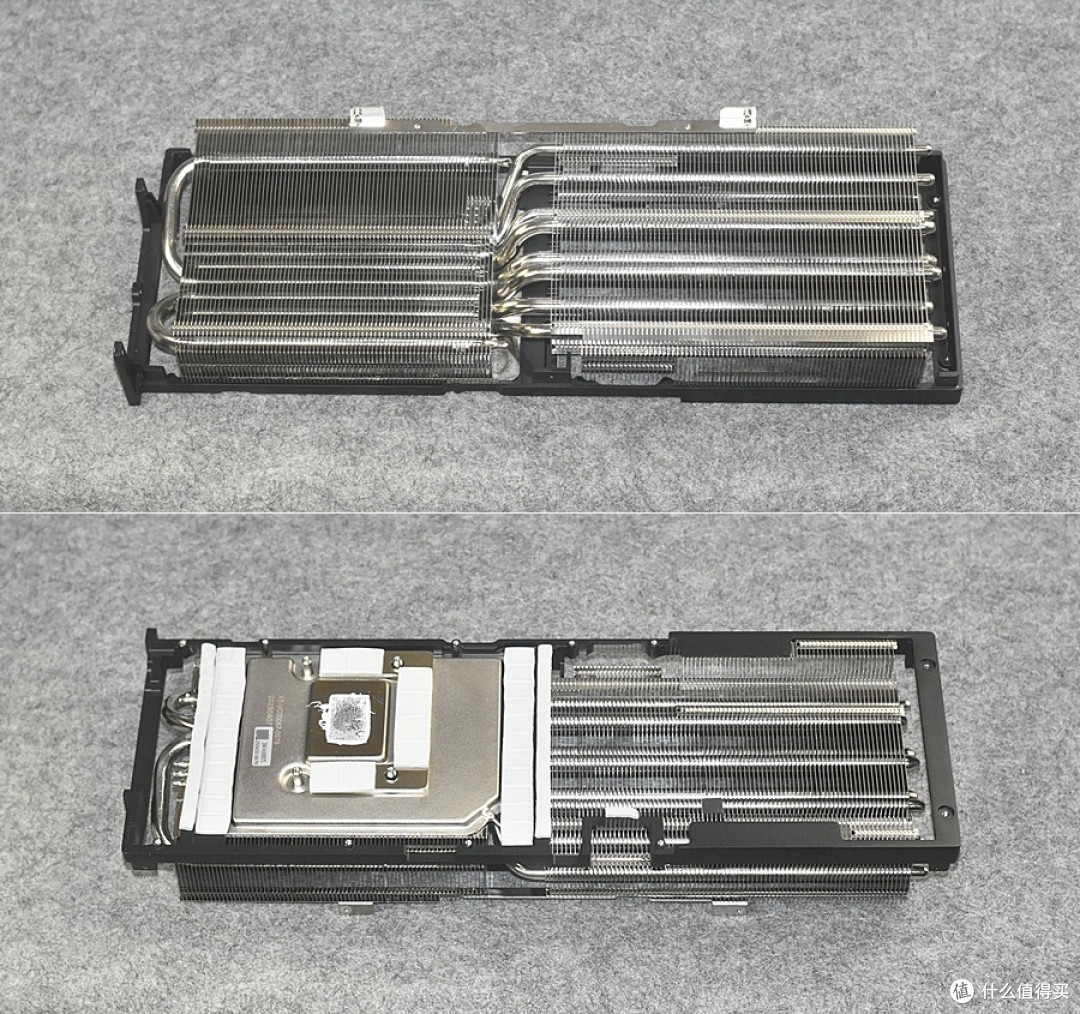

拆解掉索泰ZOTAC RTX 5070Ti 16GB 天启的散热风扇及外壳，你会看到散热本体，同时采用金属边框链接散热风扇外壳及PCB板。

我将散热本体一只手拿手里，沉甸甸的，肉眼看上去毫无瑕疵，高品质板上钉钉。

索泰ZOTAC RTX 5070Ti 16GB 天启采用高密度阵列镀镍合金鳍片，整齐排列数量巨多的鳍片能有效增大空气接触面积，进一步加快热管导出热量的散发。

同时GPU核心部分，采用大面积真空VC均热板设计，全覆盖贴合GPU核心及显存颗粒，同时VC腔体内还有冷凝液，能将GPU核心产生的热量迅速传导给热管。

Y1S1，有一些竞品就是用的热管直触散热方案。索泰ZOTAC RTX 5070Ti 16GB 天启这套散热用料妥妥的豪华堆料，热管直触就是DiDi，不接受反驳。

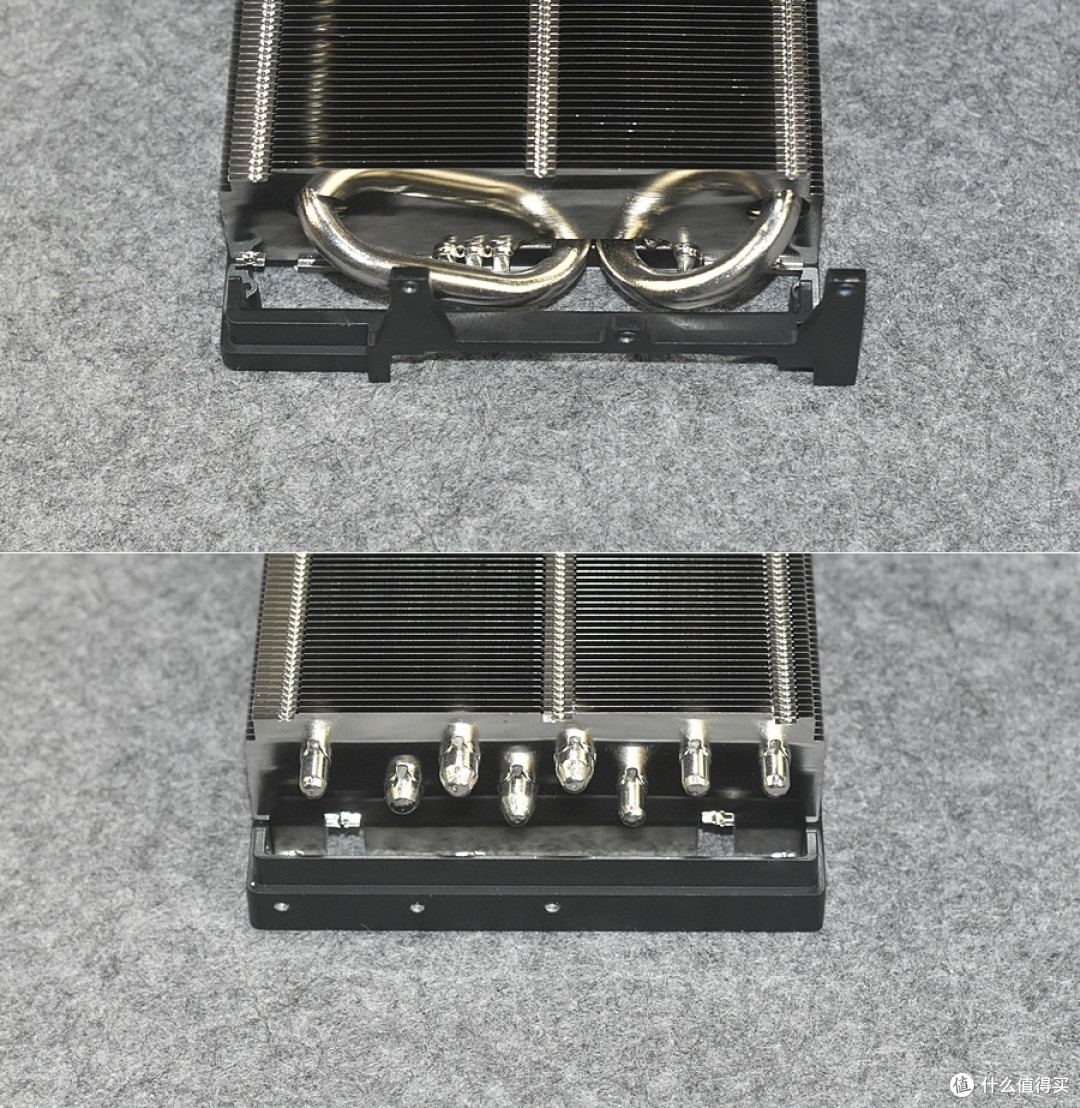

索泰ZOTAC RTX 5070Ti 16GB 天启标配八根高品质高精度镀镍纯铜热管，也就是官方宣称的冰脉3.0复合热管，热管内还特别添加有高导热系数冷凝液，能有效加快内循环导热效率。

Y1S1，八根热管搭配上VC均热板，想高温都难！

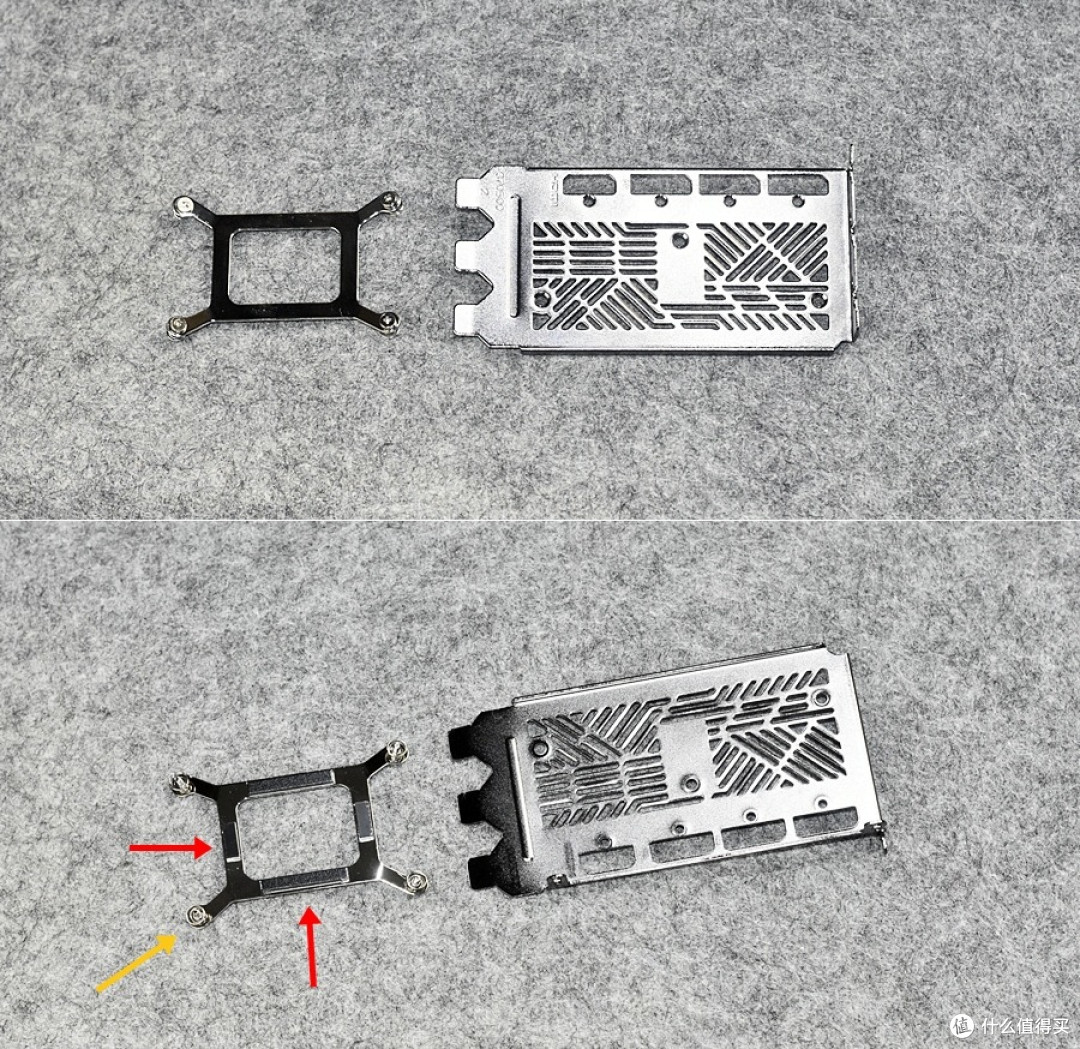

索泰ZOTAC RTX 5070Ti 16GB 天启的核心背板扣具及固定挡板，正反两面特写。固定挡板为金属材质，同时拥有九个螺丝固定孔位，三卡槽设计，确保厚实的显卡本体连接稳固。

红色箭头指向部分，索泰采用了橡胶条进行缓冲保护设计，有效提升显卡因意外跌落GPU核心损坏情况的发生。

黄色箭头指向螺丝固定部分，你会看到螺柱部分增加了一个细细的弹簧，好处显而易见，当拆装螺丝时，螺丝的“咬合力”能均匀分布四周，同时起到支持作用，有点汽车空气悬架的味道，使得固定状态更稳。

芯片及元器件

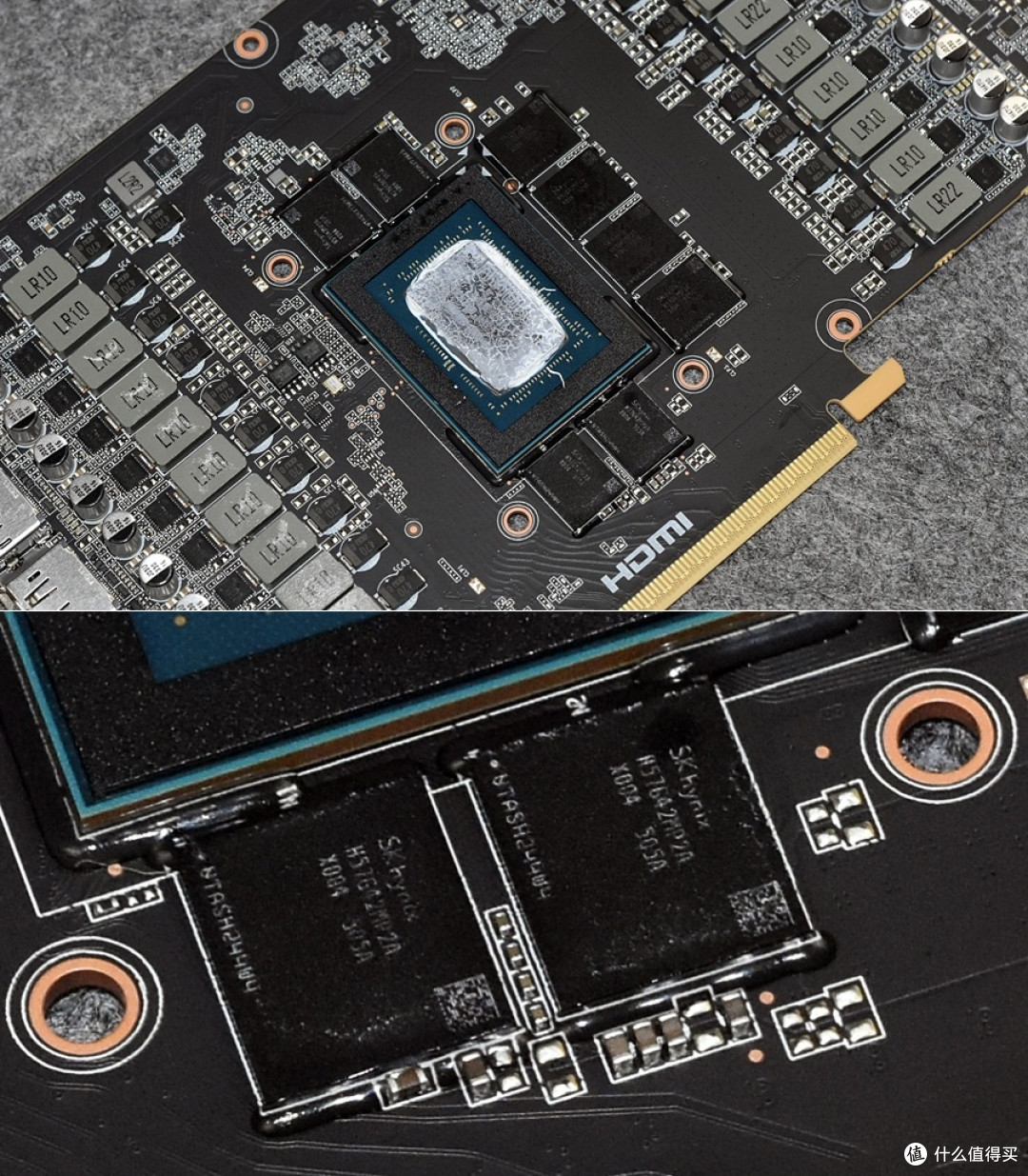

索泰ZOTAC RTX 5070Ti 16GB 天启GPU核心为GB203，TSMC 5NM工艺，8960个CUDA核心，16GB GDDR7显存，256bit位宽，基础频率2295MHz，加速频率2572MHz，TDP热功耗设计300W。性能相较于RTX 4070 Ti 提升了约20%。

显存类型为GDDR7，为SK海力士生产的SKhynix H57G42MP2A，单颗容量为2GB，共八颗总容量高达16GB。

值得一提的是，GPU芯片特别增加了缓冲泡棉边框，分散散热器对核心的压力。针对GPU和显存芯片做了点胶处理，增强芯片和PCB连结稳定性，减少机械应力对BGA锡球的冲击，防止虚焊，增强结构稳定性。

Y1S1！这些小细节只有通过拆解才能看到，欣慰的是索泰依然在这些看不到的地方下功夫，匠人精神值得肯定！

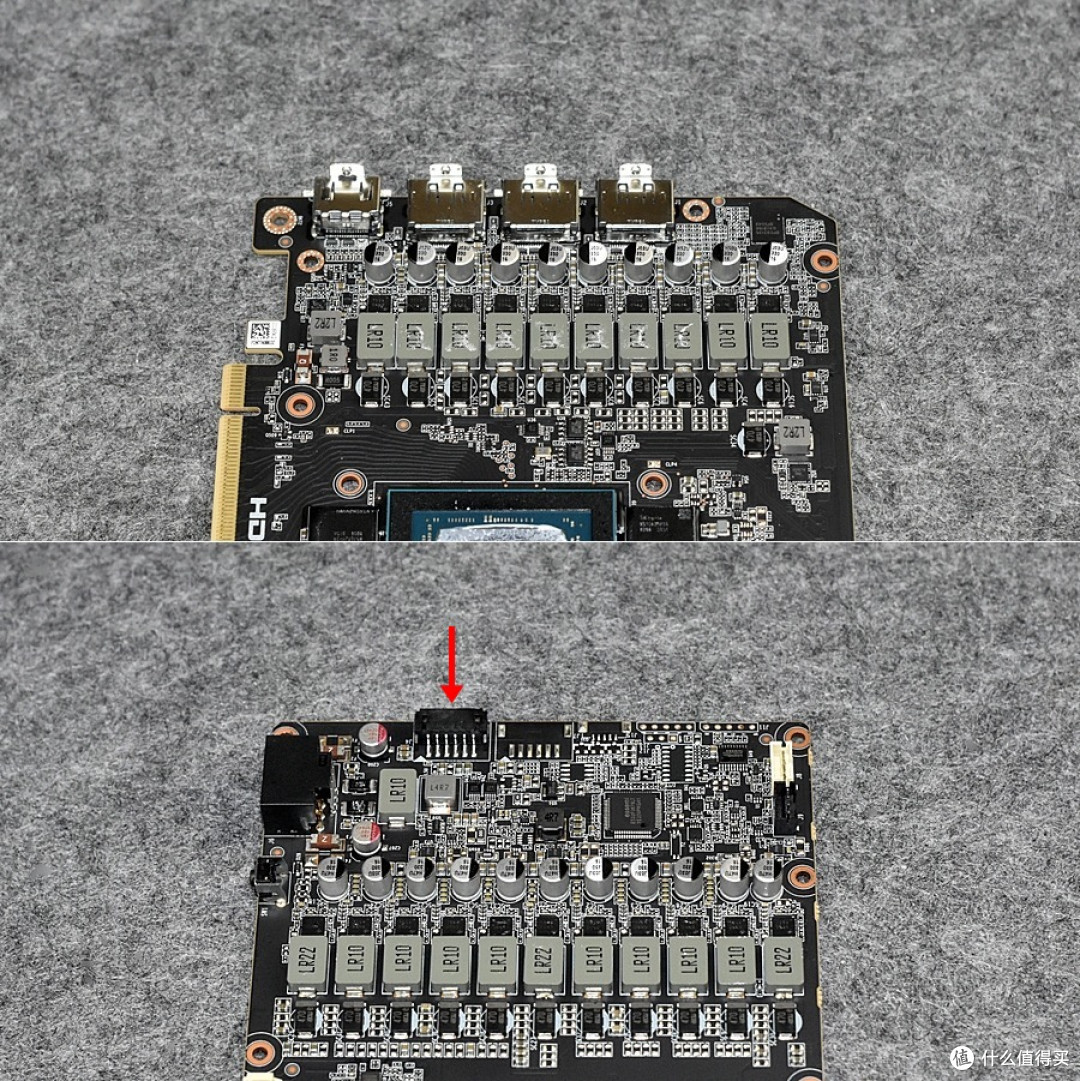

可以看到索泰ZOTAC RTX 5070Ti 16GB 天启的供电电路安排在了核心GPU左右两侧，整齐排列强迫症表示极度舒适。

顶部一侧标配四个显示输出接口，尾部一侧安排了一个6pin接口（红色箭头）还可支持ARGB光效控制。

索泰ZOTAC RTX 5070Ti 16GB 天启供电主芯片使用的是BPD93136，这颗16相双轨数字PWM控制器来自于上海晶丰明源，其产品通过英伟达OVR-16认证，支持双轨输出、IMON/DCR电流监测，7x7mm QFN封装尺寸比竞品小15%，用于RTX 5090显卡的480A核心供电（搭配16颗BPD80350E DrMOS）。

两颗IS25WJ032F-JNLE芯片，让显卡BIOS容量达到64M（双BIOS），确保索泰ZOTAC RTX 5070Ti 16GB 天启显卡启动的顺畅及稳定。

IS25WJ032F-JNLE来自于北京ISSI矽成推出的高性能低功耗50nm 32MBIT SPI/Quad 8SOP FLASH芯片。可提供扩展温度E级或车规A2级（AEC-Q100），支持工作温度-40°C 至105°C。

IS25WJ032F-JNLE其实是NOR FLASH闪存。

在半导体中，单元被水平排列的一种闪存；也是一种非失性存储器类型。在嵌入式系统中主要用于存储启动代码（bootloader）和固件，成为主板BIOS、路由器、物联网设备等关键组成部分。它能在没有电力供应的情况下存储和执行关键的引导持续，确保能够快速可靠的启动并运行。

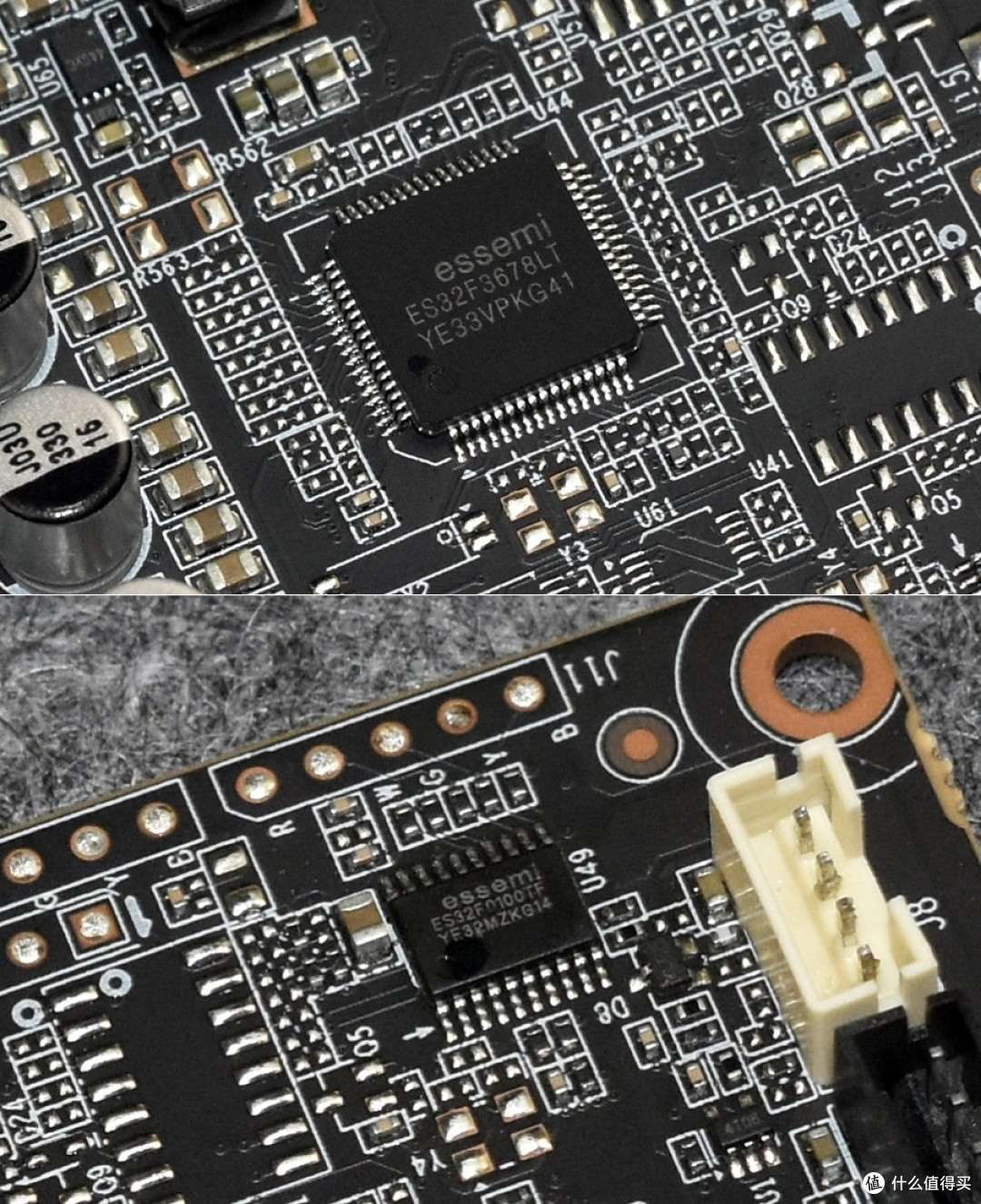

索泰ZOTAC RTX 5070Ti 16GB 天启监控芯片这块采用两颗上海东软载波essemi MCU的ES32F0及ES32F3系列芯片，型号为ES32F3678LT和ES32F0100TF，支持电机控制、仪器仪表、智能家电、照明控制、液晶面板控制、各类传感器和联网设备。

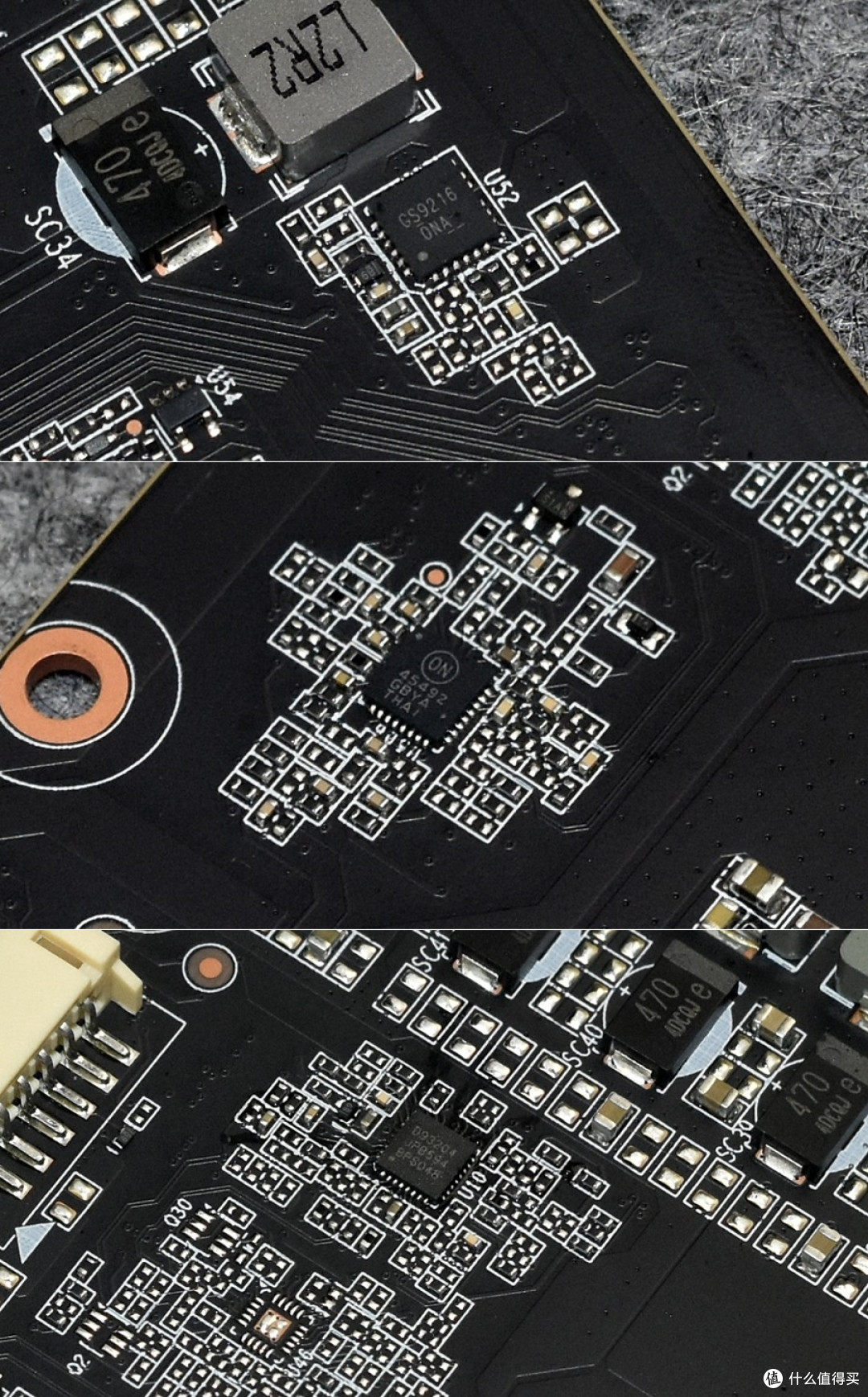

索泰ZOTAC RTX 5070Ti 16GB 天启降压设计这块使用了三款芯片：

登丰微电子GS9216为12V High Performance Single Synchronous Buck Converter(MCM)，也就是高性能单同步降压转换器(MCM)。

NCP45492是一款高性能单片IC来自于ONSEMI安森美 ，可用于同时监控四个高压电源的总线电压和电流。能检测和调整分流器和总线电压，并允许每个通道通过外部电阻器灵活地适应特定要求。能有效控制显卡在超频状态下的精确设定。

(BP)D93204 BPS045是上海晶丰明源设计制造的一款四相多相降压数字控制器，专为NVIDIA OVR4-22电源规范设计，确保了GPU核心的稳定运转。

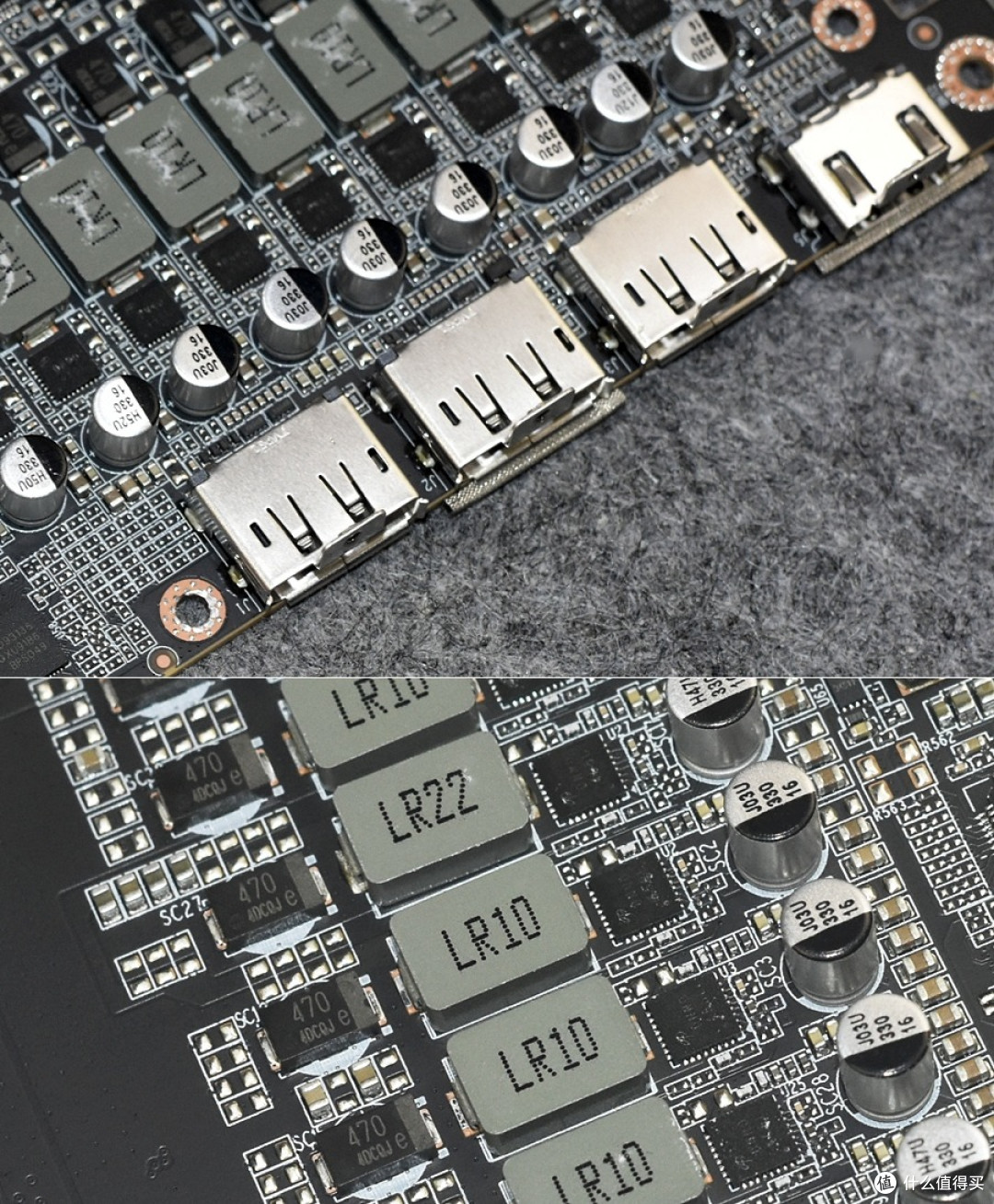

索泰ZOTAC RTX 5070Ti 16GB 天启标配四个不锈钢材质显示输出接口，其中三个DP、一个HDMI。

电感电容元器件上也是堆料十足：

使用了二十一颗高品质固态电容，规格为16V 330μF， 主要起到过滤波纹的作用，确保电路的稳定。三颗LR22加十八颗LR10，总共二十一颗全封闭式电感，贴片工艺。二十一颗高分子聚合物电容，规格470μF，依然是贴片工艺。

高分子聚合物电容的加入使得性能得到保障的同时成本还能控制更好。在去耦应用中与陶瓷电容搭配使用，应对不同频率范围的噪声，能有效降低显卡满负载运转时啸叫的产生。

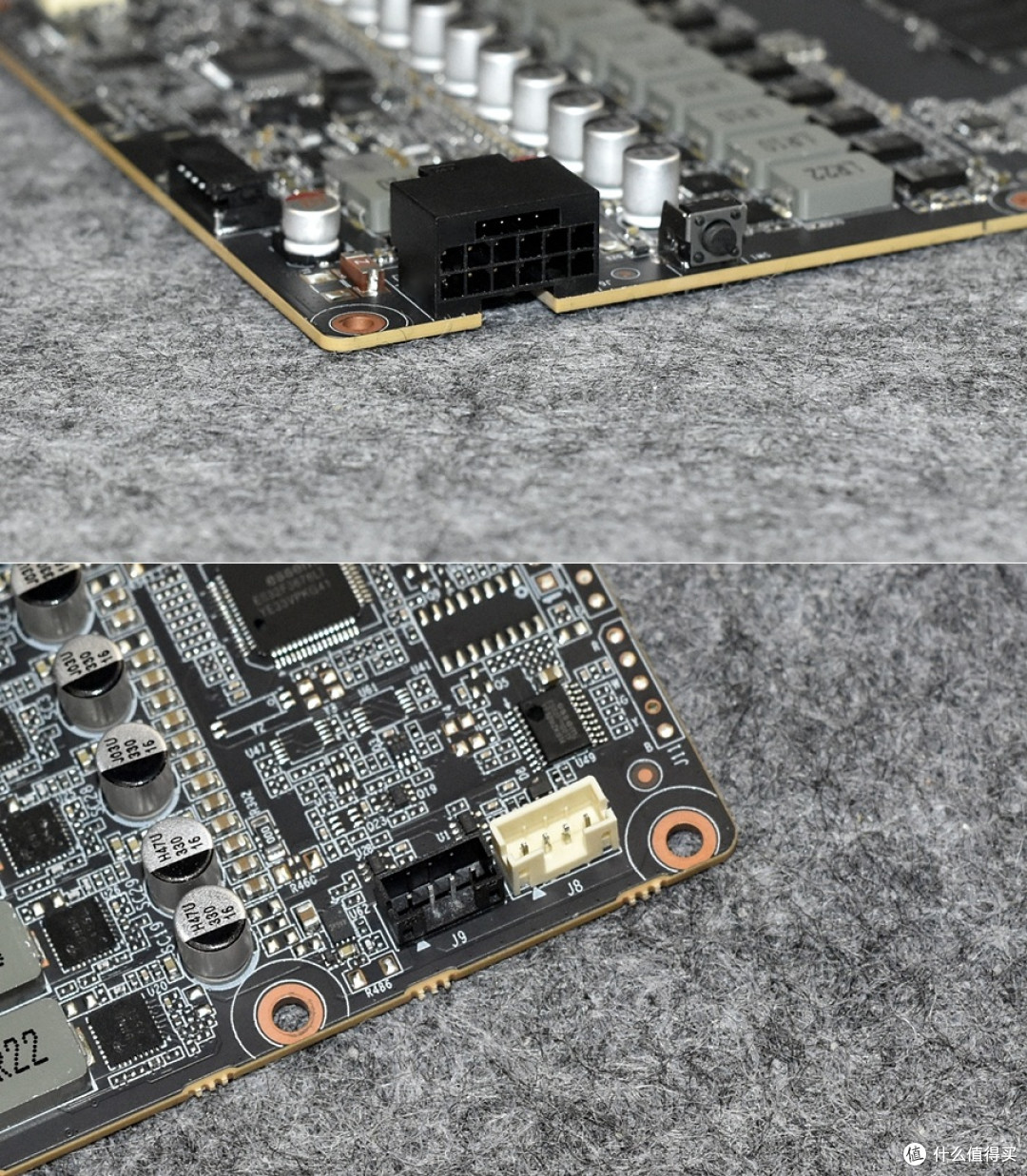

索泰ZOTAC RTX 5070Ti 16GB 天启使用了12V-2x6供电接口，符合最新的ATX 3.1/PCIE 5.0供电规范，线材更细的同时供电效率也提升不少，最大可支持600W。

考虑到RTX 5070Ti的热功耗设计只有300W，对于12V-2x6供电接口来说是轻轻松松，同时仅仅只有一根电源线进行连接，视觉上污染不复存在。

在12V-2x6供电接口供电接口的旁边，索泰工程师专门设计了双BIOS按钮，一键切换两种模式。满足玩家多种使用场景，好感度进一步加强。PCB板右下角布局了J9、J8两个小4pin风扇插座，一黑一白，一目了然拔插更方便。

总结

索泰一直秉持的堆料理念，在这块显卡上体现的淋漓尽致，特别是散热这一块的用料：

S.E.P 3.0供电系统，共21（18+3）相供电设计，妥妥的豪华堆料设计。冰芯 2.0 散热系统， 天启散热外壳，与业内知名的贝尔MOD Studio工作室联合设计。冰脉3.0复合热管，八根镀镍纯铜热管加上高密度阵列镀镍合金鳍片及大面积真空VC均热板，GPU核心及显存颗粒带来的高热量轻松驾驭。

环刃风扇采用新型复材，环形导流风罩，风量风压风噪优等生。金属框架有效将散热组件稳定衔接，长期使用避免变形的发生。

元器件及芯片上采用了：

高品质固态电容（16V 330μF滤波），高分子聚合物电容（470μF），全封闭式电感（LR22+LR10）。ONSEMI安森美 NCP4549 电压监控芯片，登丰微电子 GS9216 降压转换器，上海晶丰明源 (BP)D93204 降压数字控制器，上海东软载波essemi MCU监控芯片， 北京ISSI矽成NOR FLASH闪存。

关于物料的采购和使用上，你会发现有相当一部分的比例的国产控制芯片，而且是业内知名大厂的高品质芯片，妥妥的国产替代。以我对索泰显卡的了解，天启属于比较高阶的定位，这个系列必须是堆料的。透过我的拆解你会发现确实是没有任何偷工减料的迹象，不管是设计、散热用料都是一等一的存在！

最后，相信大家对索泰ZOTAC RTX 5070Ti 16GB 天启独立显卡的供电设计及内部用料有了全面的了解。对于已经选定了RTX 5070Ti这个SKU，同时正在纠结选哪个品牌的小伙伴，索泰ZOTAC RTX 5070Ti 16GB 天启肯定不会让你失望！索泰依然是那个追求高品质堆料的堆料泰！

硬件搭配

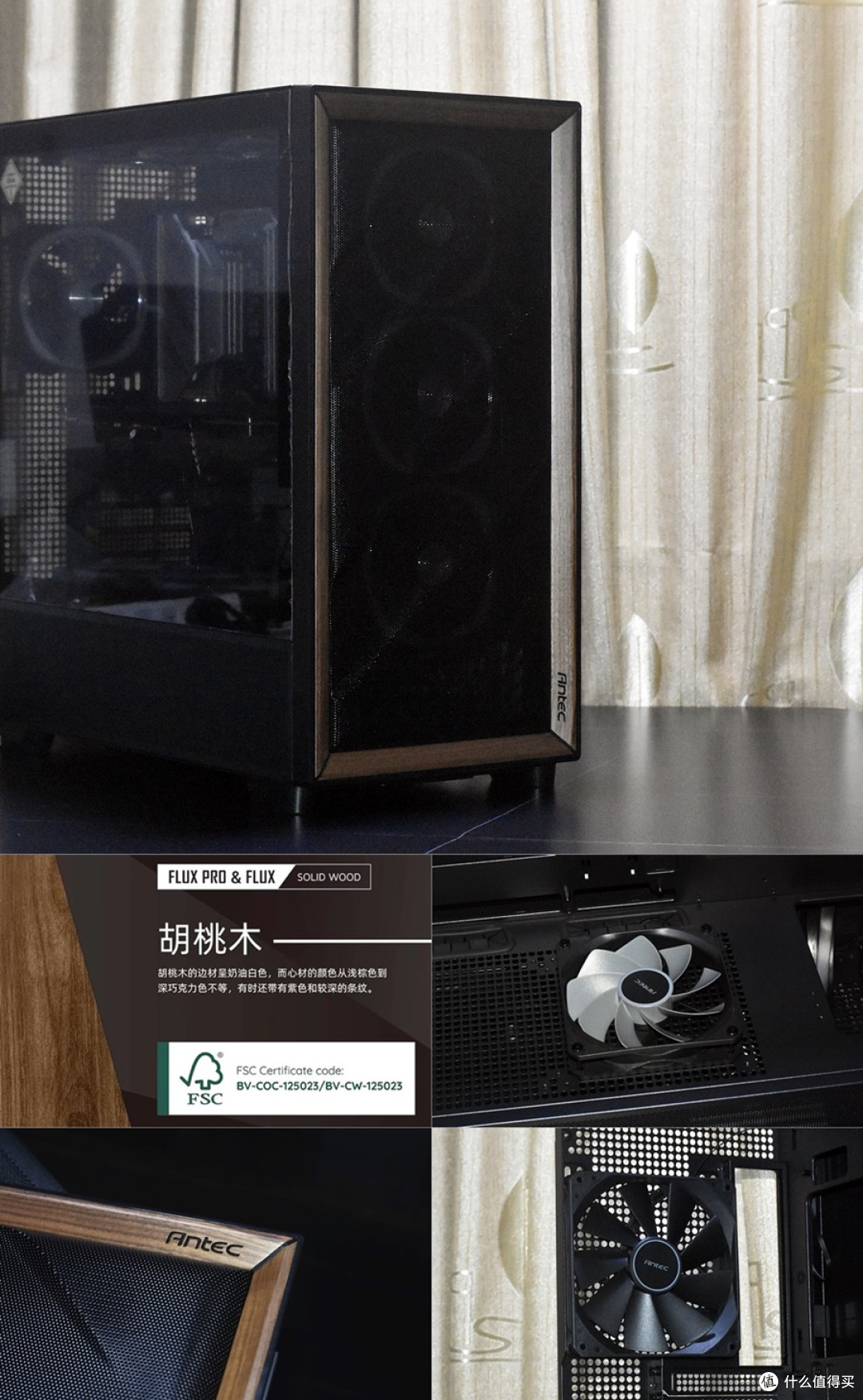

安钛克FLUX是Flow Luxury的缩写，中塔式机箱，前面板框架采用胡桃实木条设计，质感拉满，实木的加入使得适用场景得到进一步拓展：如星级酒店、高档会议场所、培训机构等。

兼容E-ATX、ATX、M-ATX、ITX主板，TYPE-C 3.2 Gen2，尺寸484mm x 239mm x 502mm，净重9.27KG，依然是扎实的体验。标配五把高效率PWM散热风扇及风扇ARGB控制器，良心堆料。

CPU最高支持180mm，显卡最大支持408mm， 电源最长支持235mm（包含线材包含HDD）。前面板最大支持420mm一体水，顶部支持280/360mm一体水，电源上方及后出风口，支持140mm x3散热风扇。支持显卡竖装及背插式主板，硬盘支持3.5/2.5寸 x2个，2.5寸 x2个。

兼容性毫无问题，问题是你的硬件够不够长够不够大！

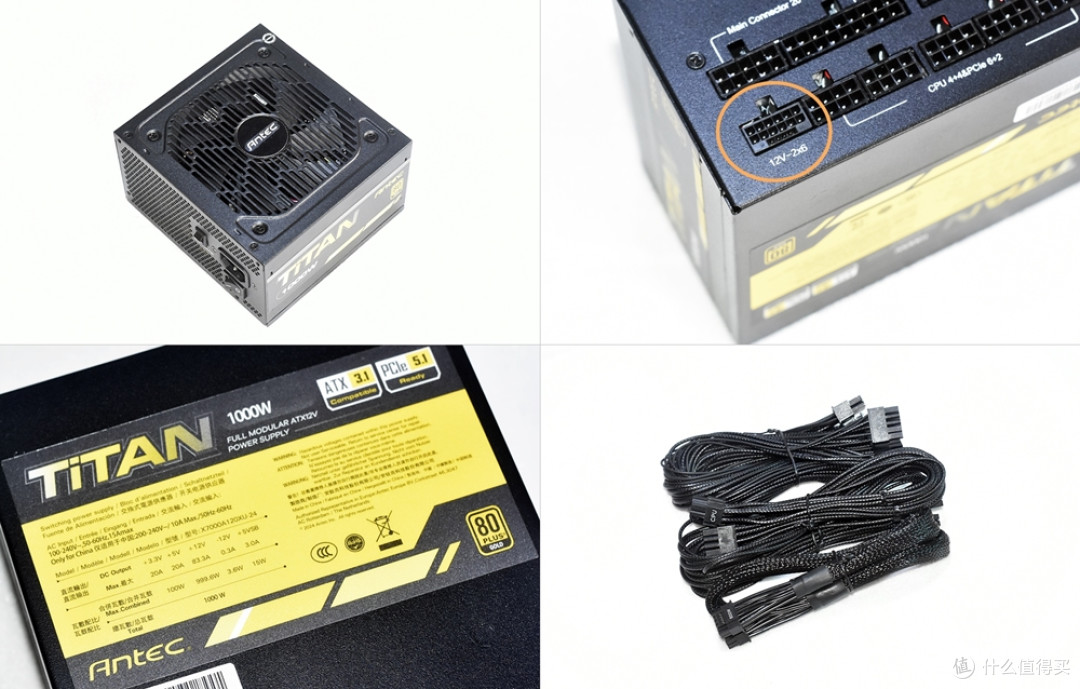

安钛克Antec TiTAN 1000W 金牌全模组，标配高品质压纹线材，ATX3.0标准，兼容ATX3.1规范。ATX电源里边的小个子140mm x150mm x86mm。支持200%瞬时功耗输出，低负载效率达60%，可承受三倍GPU功率偏移和两倍的总功耗偏移，高负载能力超强。

LLC、DC-DC电路设计，高品质主日系电容耐久性更有保证，自动启停/物理智能温控开关，PCIe5.1H++ 原生接口设计，配备12v-2x6供电接口，轻松驾驭RTX 40/50系显卡。

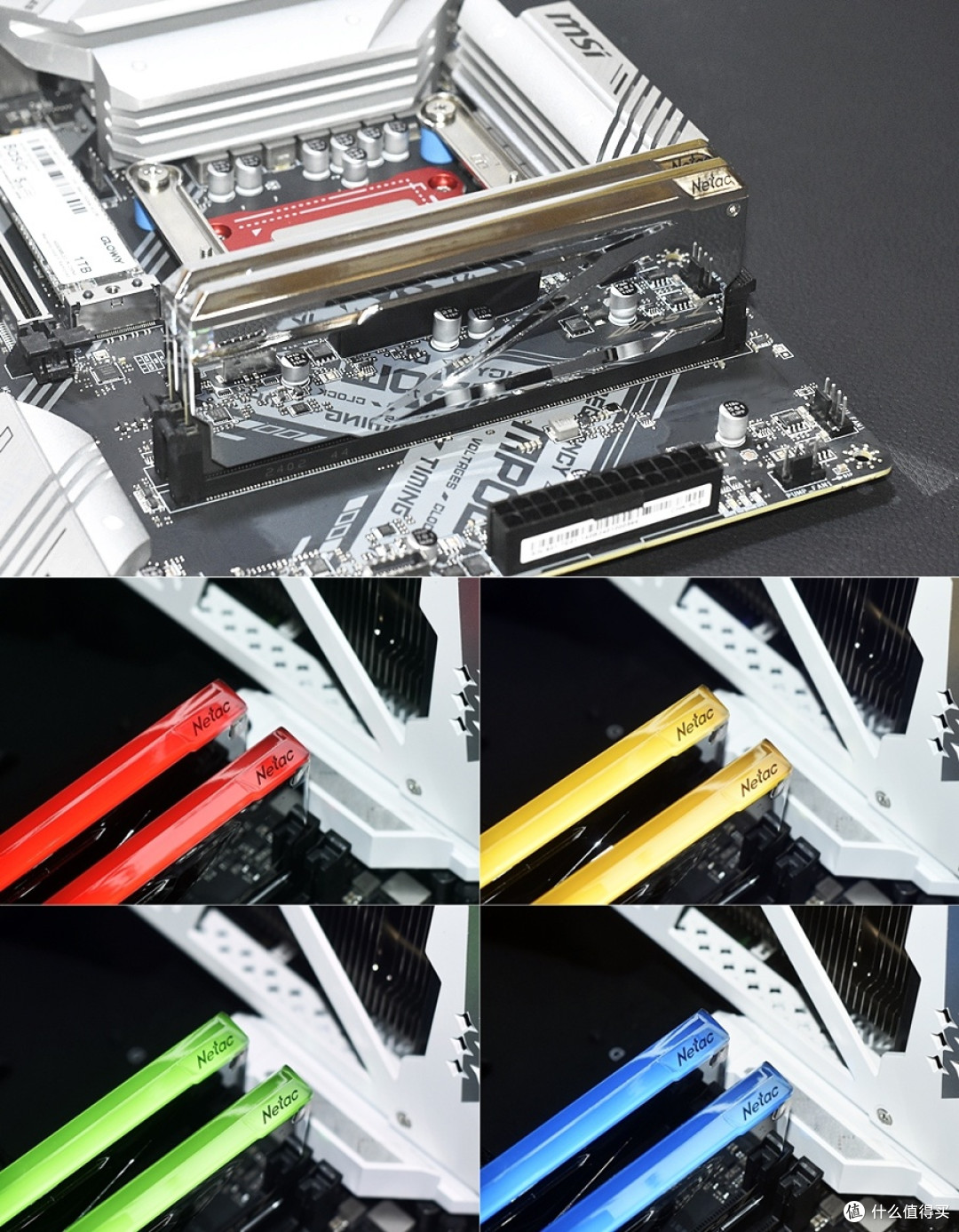

朗科Netac Z系列 台式机RGB内存条是朗科的旗舰之作，也是国产RGB灯条巅峰之作。
