创新sb1095拆解 sound blaster x-fi 5.1 pro 适合 笔记本单3.5用户的外置低价声卡

这个声卡是我在小黄鱼捡声卡的时候找到的由于不太想笔记本用小尾巴这种解码耳放。而且 桌面空间还富足，实际上是因为之前的usb声卡坏了，小尾巴这种type-c的插电脑上带个大 耳不结实，老是断掉，就看中了这种声卡这次的创新sb1095不仅满足了我 使用大耳听歌的需求。而且还带有一个麦克风3.5mm输入的插座解决了笔记本只有一个 3.5还不能插麦克风的窘境，这样插上外置麦克风避免打游戏和队友连麦时老是被喷有底噪风噪。

这个sb1095是90在小黄鱼买的实际上还有1090更便宜70就可以拿下这些 1095 1090 0910硬件上 好像大差不差主要是2095是thx而1090是 sbx但我只有1095也不清楚到底什么区别这个 价格只能是战损成色。

买来的样子

这个usb接口还是那种老的mini usb接口要用另外的线，而且这个编码器旋钮不是特别好找，所以事不宜迟直接拆了它。

正面电路板图片

正面图片

pcb背面

可以看到一颗创新的芯片，应该是usb解码，主控和一颗意法半导体的闪存编号M29W400DT,大小是4m，接着就是凌云逻辑的cs4361信噪比 （动态范围）104db，thd+n：-94db，比起现在hifi流行的43131，4398，4490，还是9038这种高端的动则120db的信噪比，这个还是要逊色不少但是比起电脑 自带的螃蟹声卡推力还是要高上不少，在过去就是tda1038ab类音频功放芯片来自nxp恩智浦，还有 一颗cs5341好像是d/a芯片参数还不错信噪比105 最高192khz还有-98db的thd+n。

耳机输出采用俩颗elna的蓝袍音频电容16v、220uf，另外还有大量黄色钽电容简直丧心病狂，供电看到了一颗1117还有其他五角的芯片看上去也像供电芯片，

好开换，先换编码器然后是led和usb改成type-c，再换个led，再来个酒精擦身，看看 成品

背面5.1输出 和usb光纤

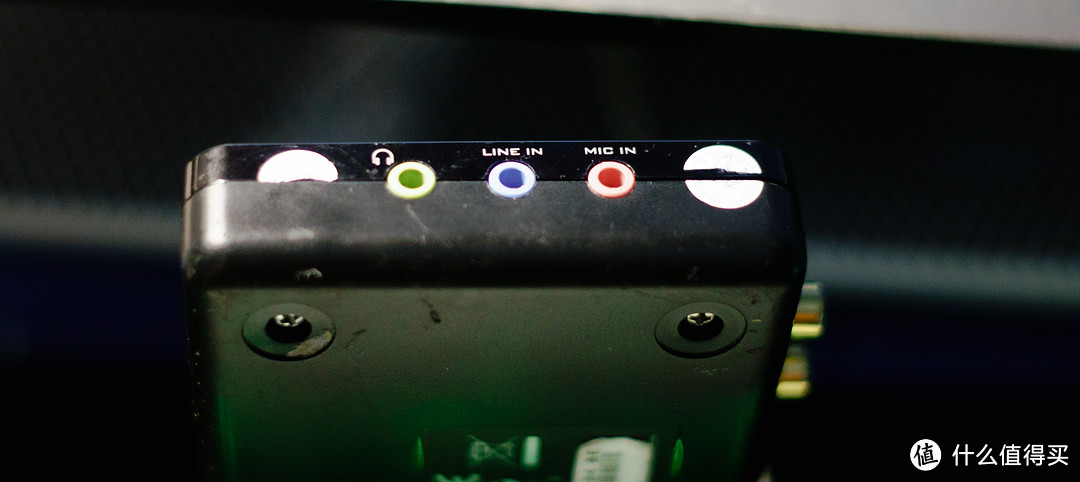

侧面i/o接口 脚垫掉了

上面

这个编码器很奇怪方向是反的，不过问题不大，摁下是静音，居然不是暂停，而且这个钮不是线性调节音量的，是跳着来的，这个还有个问题就是 耳机是4线带麦耳机的时候声音不对，要摁着那个键才行，可能跟美标国标有关 ，这个好解决就直接插上笔记本二合一就行了，然后这个接麦克风美滋滋，

我的在win10自动的驱动不出声，不知道11怎么样，去创新官网上打最新的驱动，或者倒数第二个，那个大一点 没想到怎么老的声卡驱动居然更新到20年，

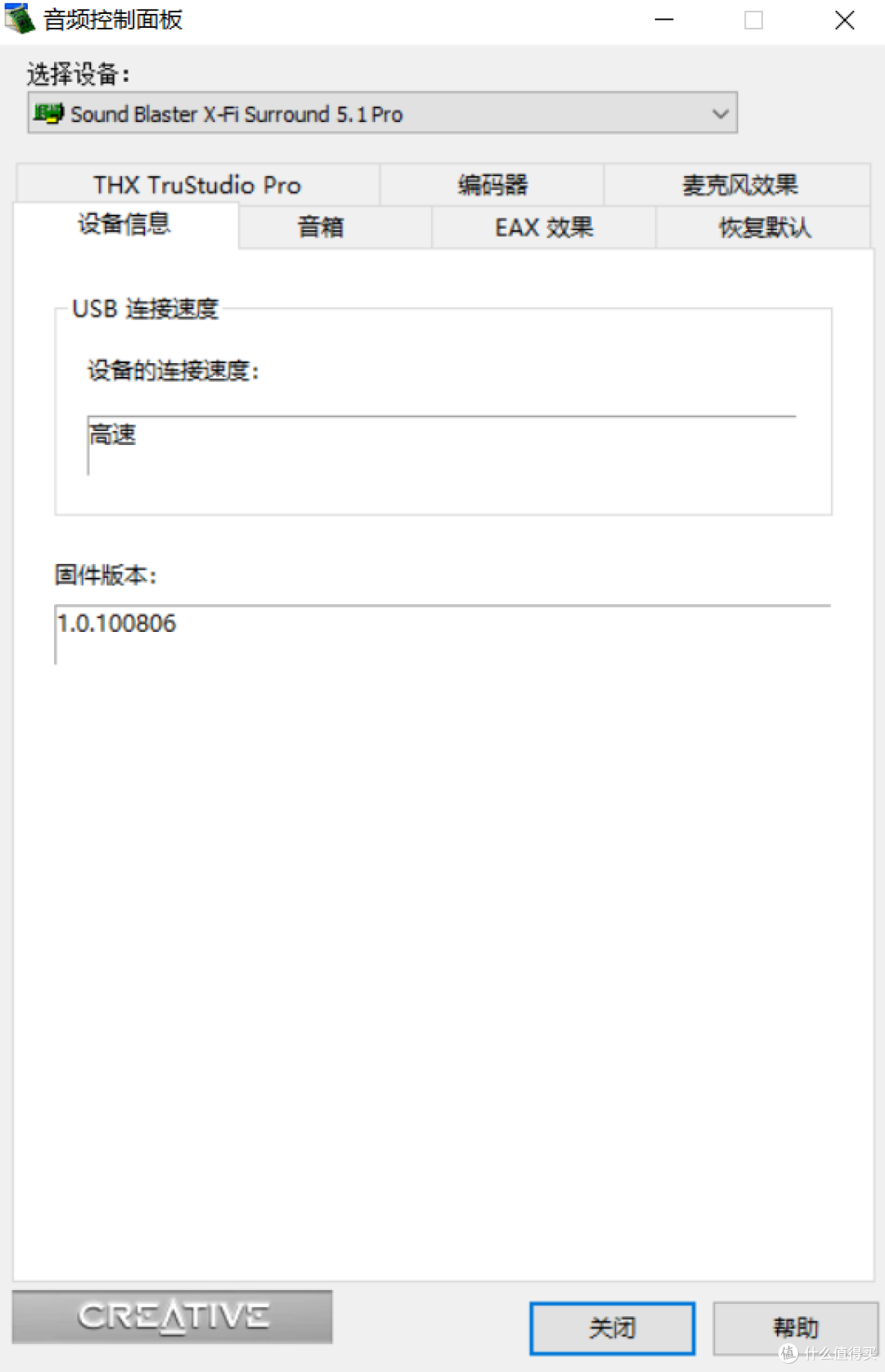

驱动

驱动

实际上有好几个软件感觉其他的没什么用就卸了这个控制面板就能调节所以了，这个默认thx的前两个就是开启的，那个设置也是默认80hz除非自己手贱调一下就只能到79.3了 ，还好可以恢复默认设置。

这个sound好像是可以增加声场的，其他功能还在摸索不过我现在喜欢直接关了，声音也不错。

总的来说，他满足了我对笔记本声卡的大部分需求，要求除了有的部分要自己改一下以及不能上带麦耳机，动态范围不够hifi之外。基本上没什么大的缺点了 。
