装机与外设 篇二十九:优雅无光白色主机,分形工艺North装机体验
今天带来一套中规中矩的无光白色系中塔主机,也是帮一个朋友做的装机方案,需求如下:白色无光+风冷+机箱外观优先考虑,不要侧透。
处理器选择了走量的i5-13600KF,显卡来自NVIDIA公版4080,主板则是微星的Z790-P,内存来自金士顿Renegade叛逆者白色电竞款DDR5 5800,机箱选择了兼具外观和散热能力的分形工艺North白色MESH版,其他配件方面,电源和散热全套利民,其中电源选择了新推出的利民TR-TG 1000-W ATX3.0。
整套配置主打实用。
配置表:
CPU: Intel i5-13600KF
主板: 微星(MSI) PRO Z790-P
显卡: NVIDIA GeForce RTX 4080 Founder Edition
内存: 金士顿Renegade叛逆者DDR5 6800 16GB x 2
固态: WD_BLACK SN850X 2T
机箱: 分形工艺North网孔板
电源: 利民TR-TG 1000-W ATX3.0白金全模
散热: 利民FC140 WHITE+TL-B14W x 2+TL-B12W
桌搭展示&整机细节

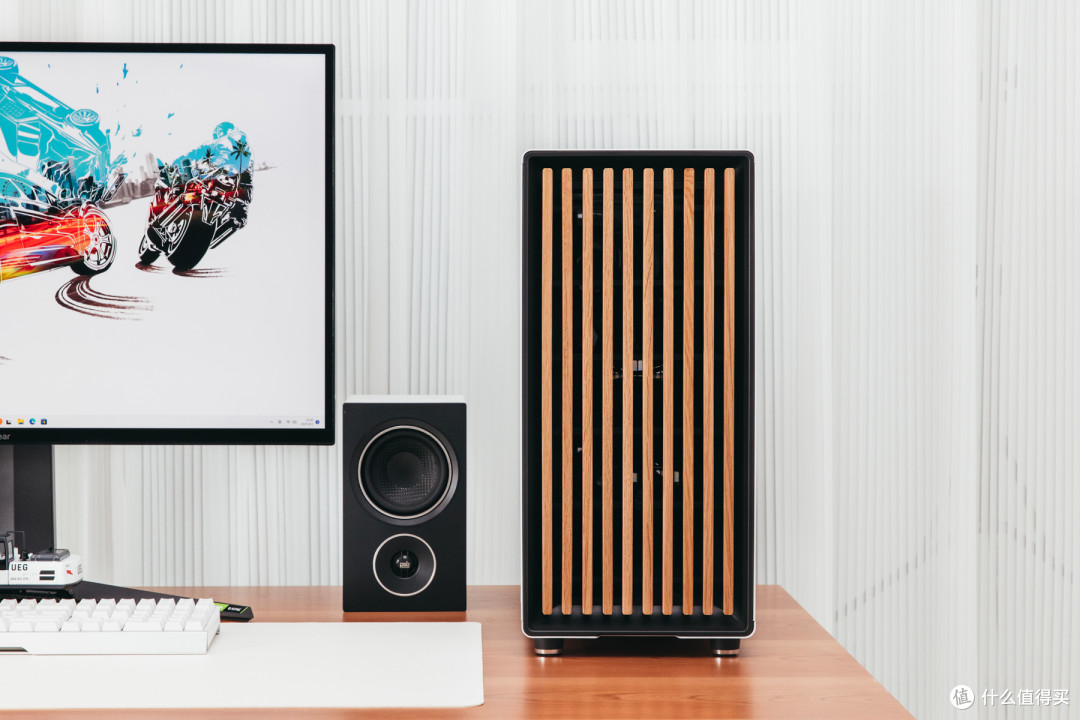

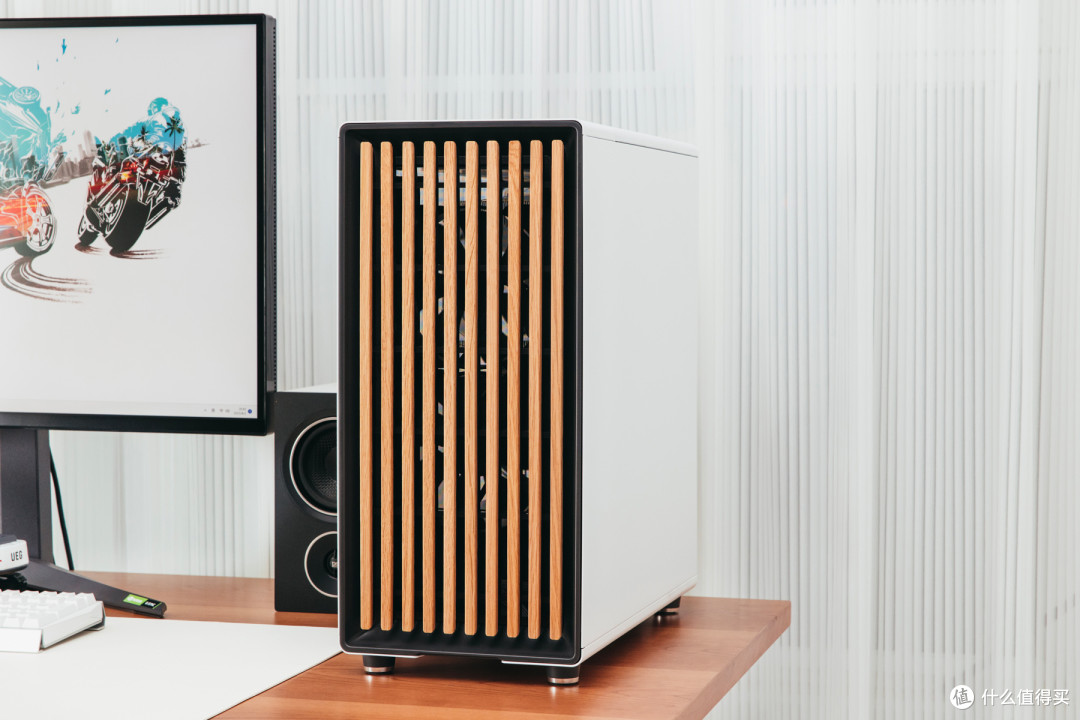

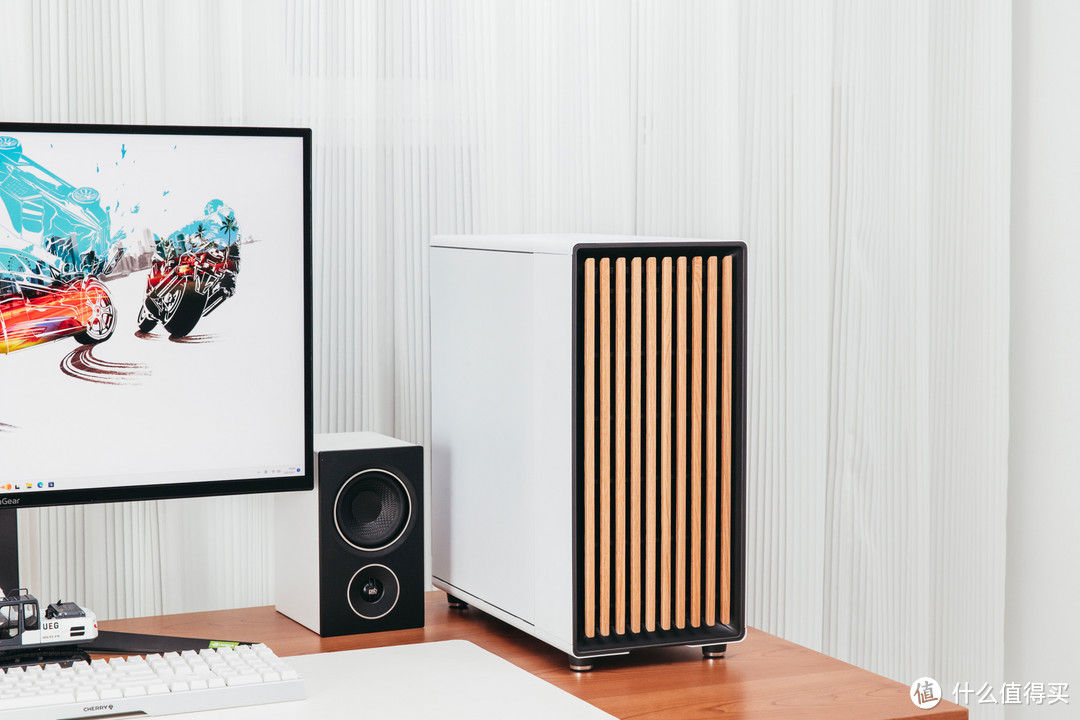

分形工艺north整体观感优雅,作为ATX中塔机箱体积也不算特别大,图中出现的显示器尺寸为31.5寸,整体观感较为协调。
正面的实木格栅装饰是north的最大特点,白色机箱搭配的是橡木,黑色搭配的是胡桃木,保留了良好的装饰和进气能力,毕竟现在40系显卡都太大了,底部进的冷风几乎全被显卡挡住了,正面进气则可以完全兼顾显卡和处理器。

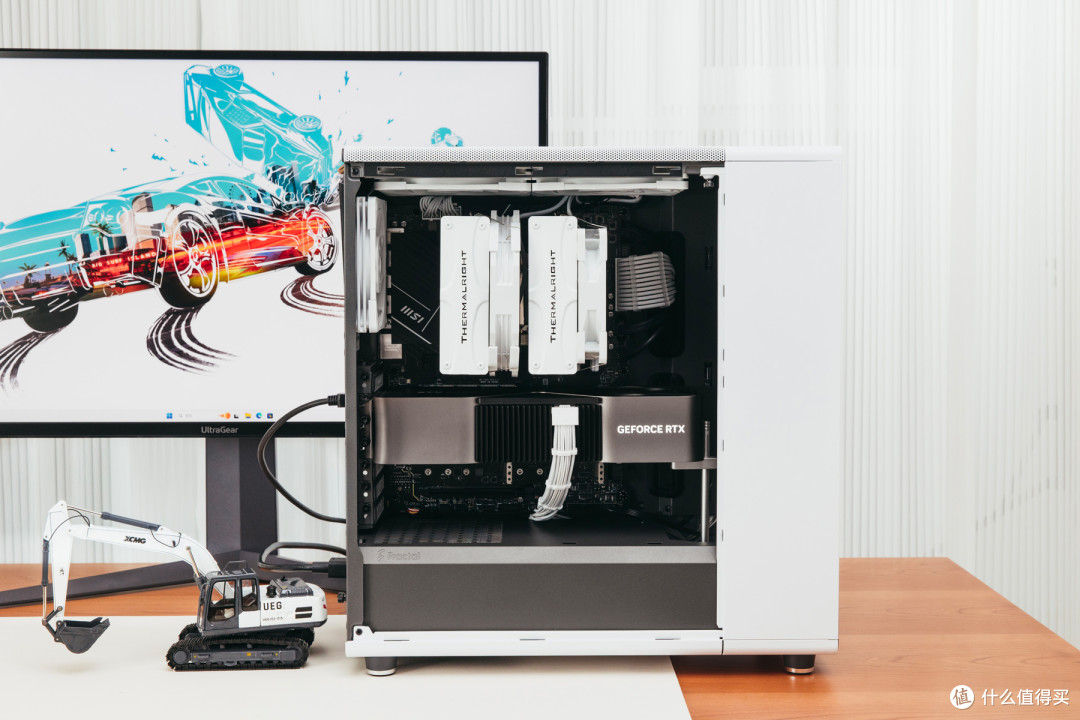

侧面一览,内部除了公版4080侧面logo灯光外,没有一丝RGB灯效,符合朋友最初的预期。
略高角度展示,机身本身按钮和接口均位于顶部。
更多角度展示。
加上Mesh面板展示,摆放桌面上装饰性效果拉满。

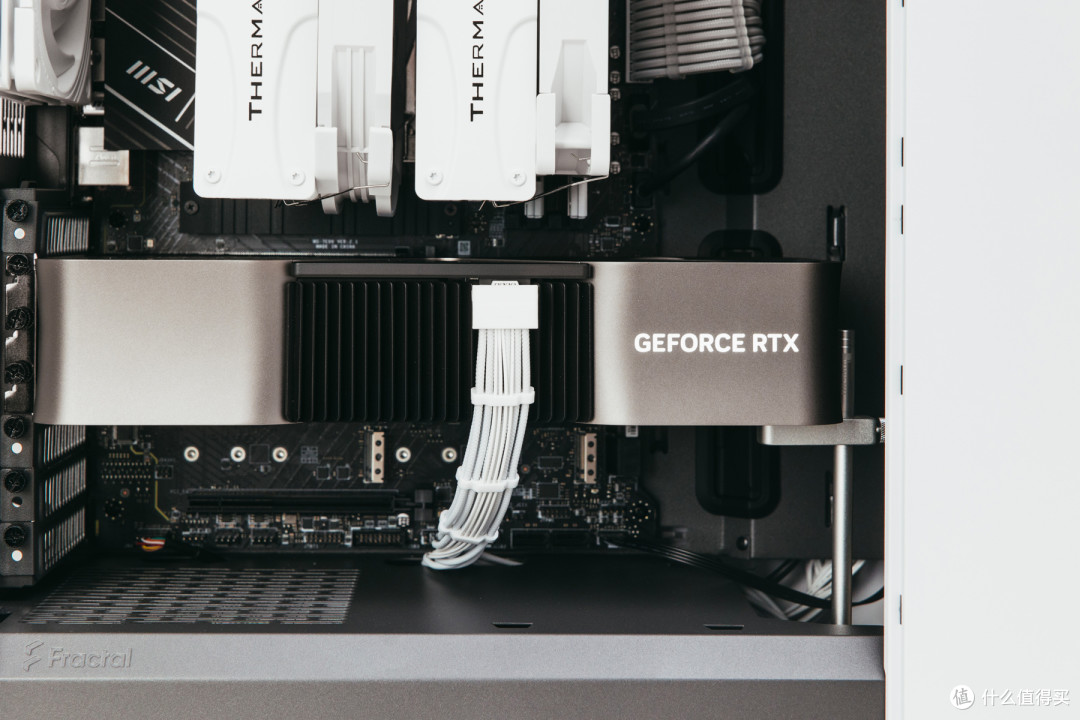

公版4080侧面细节展示,这里还是推荐使用L型转接线,不过分形north侧面空间还是比较富足的,如果使用自带的侧面风扇支架,要考虑显卡本身的宽度,实测4080公版+L型转接线是无法安装自带的侧面风扇支架的。
点亮的logo灯。
利民FC140W展示。
前面板两个14CM风扇展示。
硬件展示&装机

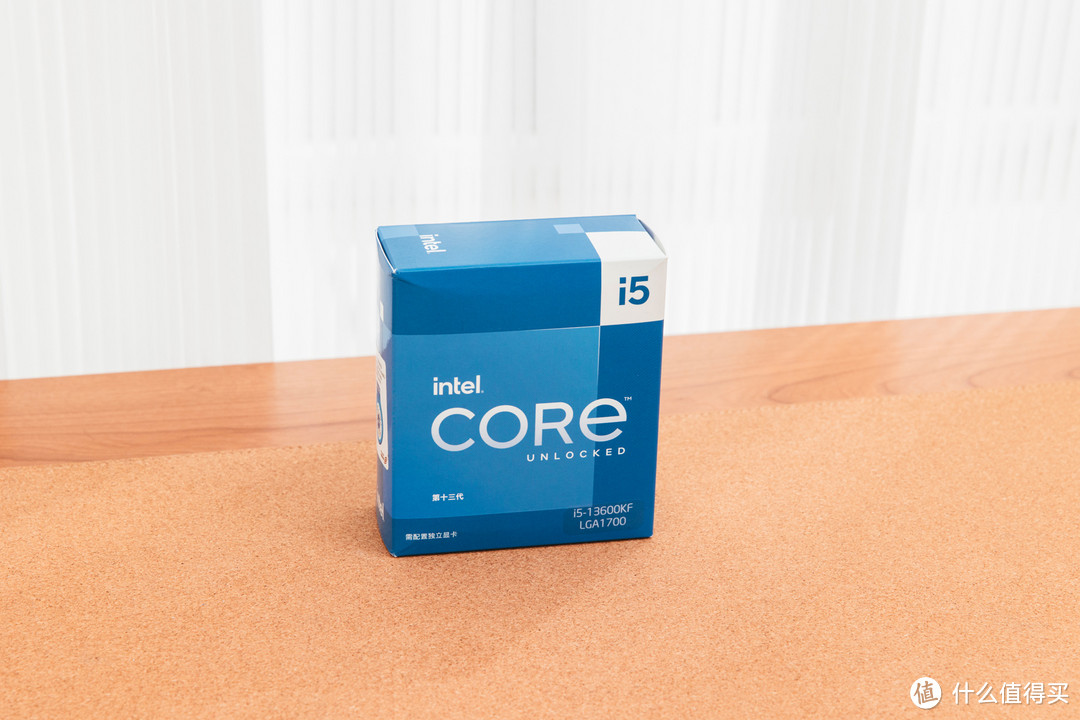

走量的13600KF,很推荐只打游戏,偶尔兼顾一点生产力和其他用途的用户。

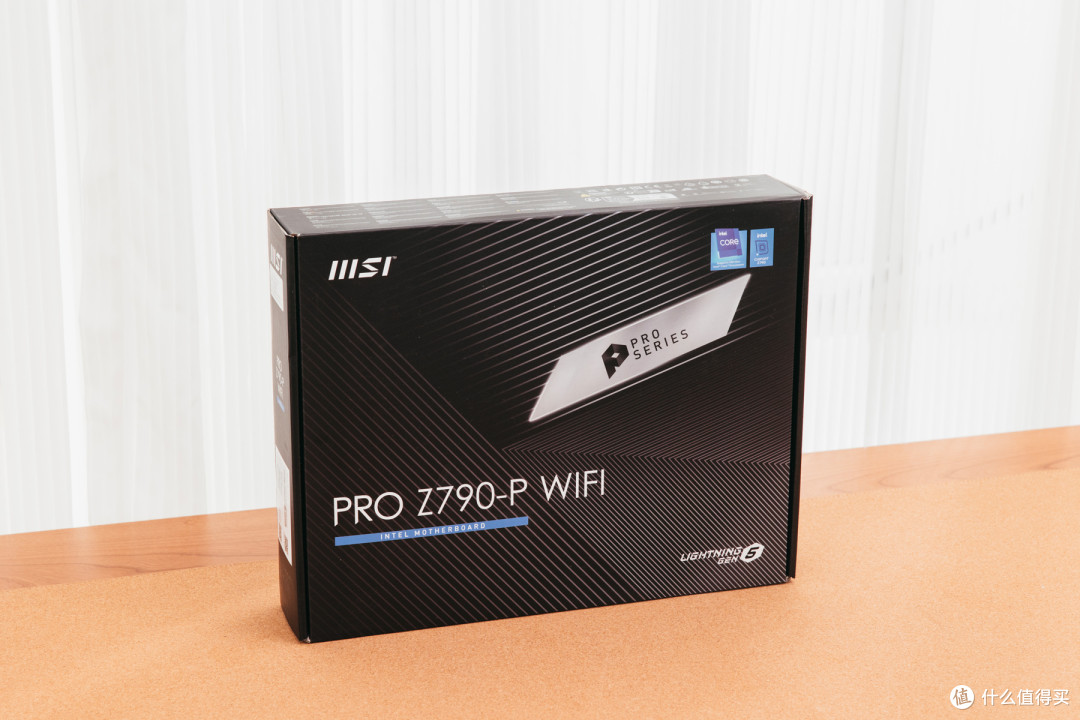

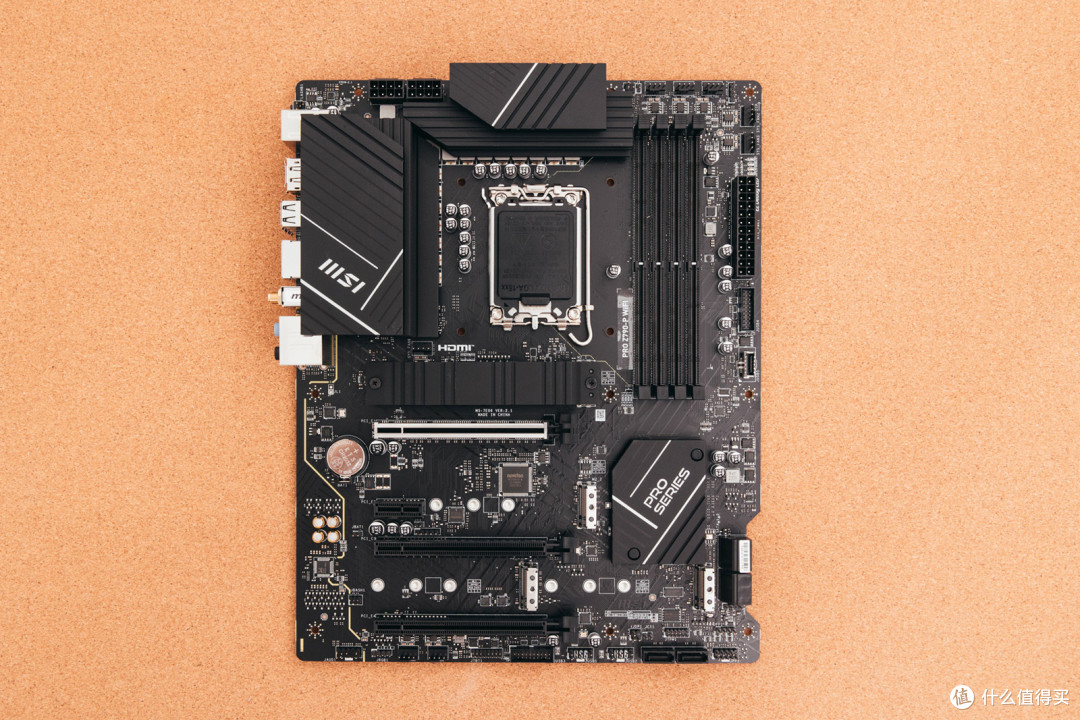

同样走量的微星PRO Z790P主板,14+1+1路供电,虽然整体配置略有些丐,但是搭配13600KF绰绰绰有余了。
M2规格精简为只有1个PCIe4.0规格,其余两个均为PCIe3.0规格,同时省去了自带金属散装装甲以及一体IO背板。

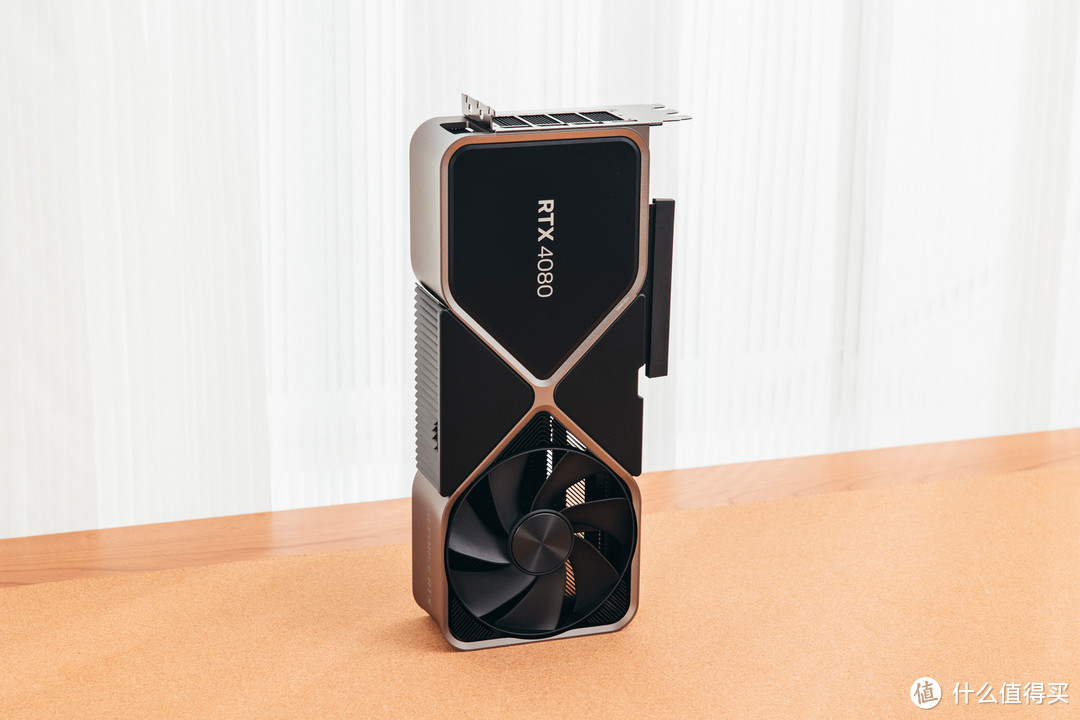

目前敞开供应的NVIDIA GeForce RTX 4080公版。
公版显卡的颜值不用说,确实很顶,长度上对于很多机箱也很友好。
拿在手里真就是工艺品,略有些遗憾的是这一代4080和4090都太厚了,越肩3槽多一点,很多小机箱空间就比较极限了。
更多细节展示。
金士顿的FURY DDR5 6800 Renegade叛逆者白色无光版,定位主流高性能,目前最高的频率7200Mhz。
相比野兽 Beast,叛逆者 DDR5 在外观和定位上都要高于前者,白色装甲和CNC嵌套的银色外壳设计足够吸睛,也拥有者不错的防护和散热能力。
无光版本顶部一览,灯条版本则是直接在顶部的灯条内置了12颗独立RGB灯珠。
6800频率叛逆者有着CL36的低时序,DDR5 6800Mhz频率下,内存时序为36-42-42-105,电压为1.4V,具备一定超频可玩性。

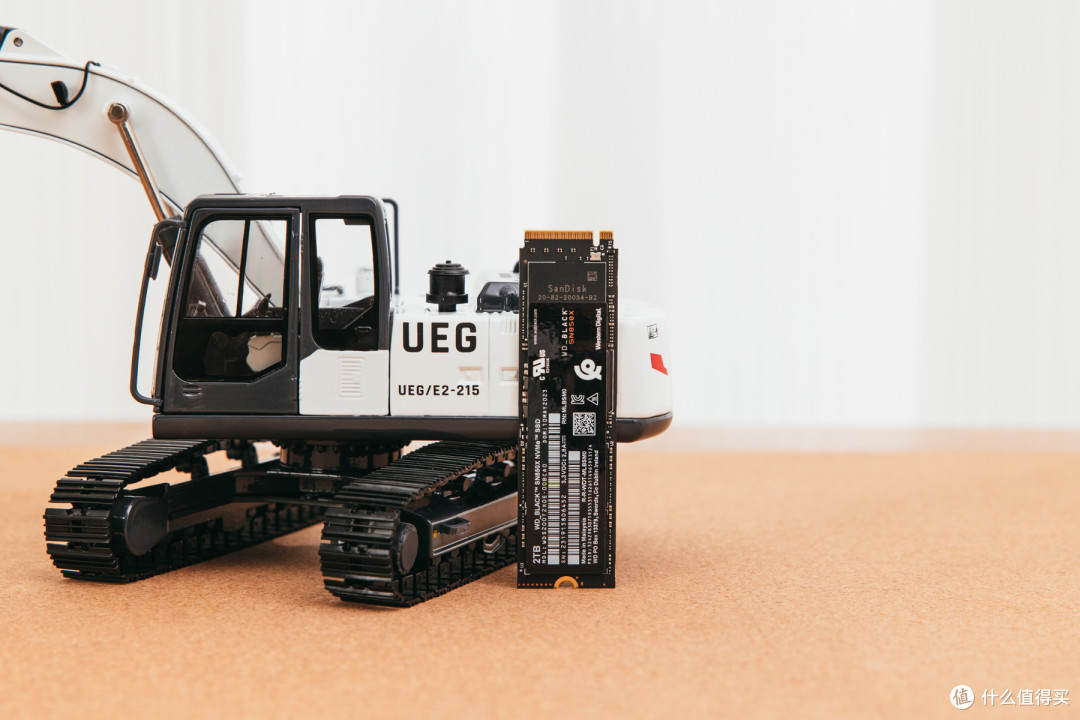

西部数据WD_BLACK SN850X 2T,属于黑盘PCIe4.0旗舰型号,搭配这次主板唯一主M2盘位。
WD_BLACK SN850X 2T版本采用了单面芯片2280标准长度的方案,可以很好的控制热量,主控来自自家,颗粒为112层的3D TLC,缓存方案为1GB,外置DDR4 DRAM。
WD_BLACK SN850X 2T顺序读取速度为7300MB/秒,顺序写入速度为6600MB/秒,,写入寿命方面则为1200TBW,质保5年。

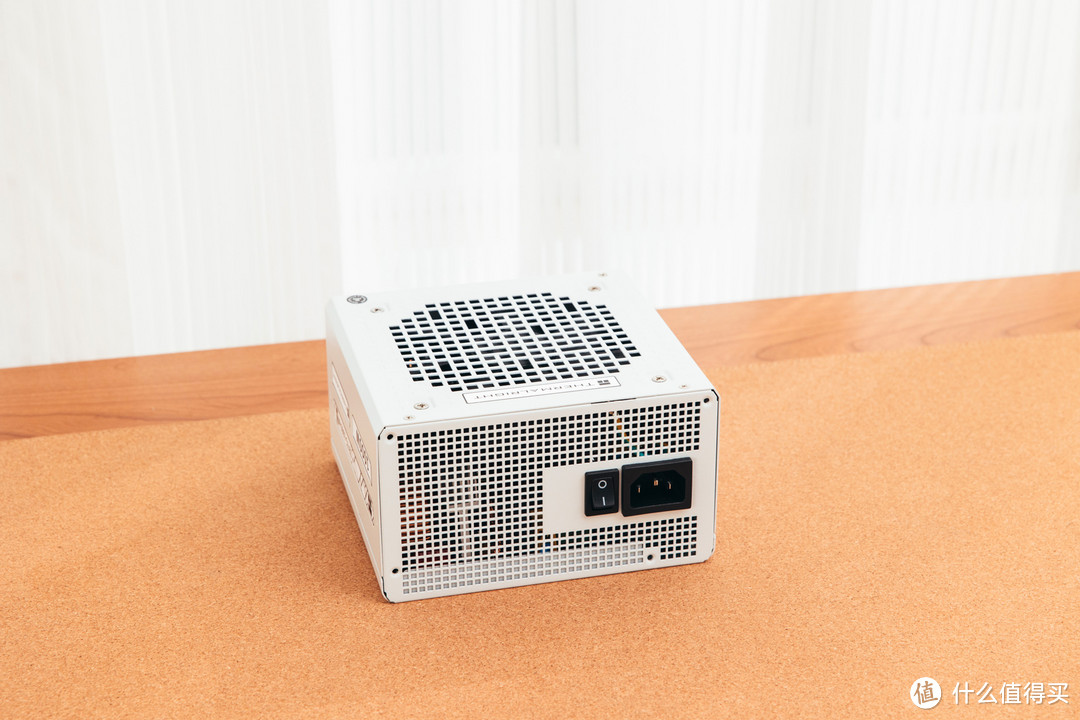

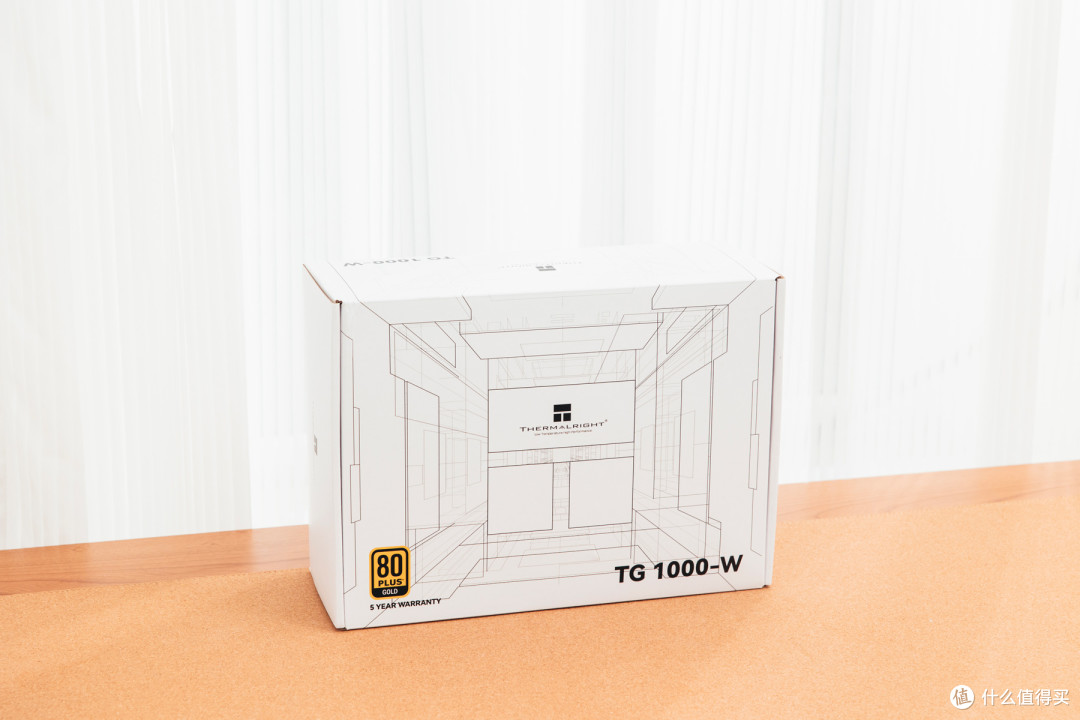

电源来自利民新推出的系列产品,也是非常罕见的涵盖了650W~1200W 5款白色型号,这次选用的是其中的TR-TG 1000-W ATX3.0白金全模。
全套模组扁线设计,方便理线,电源线略有些遗憾不是白色。
14CM标准尺寸,可以兼顾更多机箱理线,全日系电解电容,100-240V宽幅电压设计,质保提供了5年。

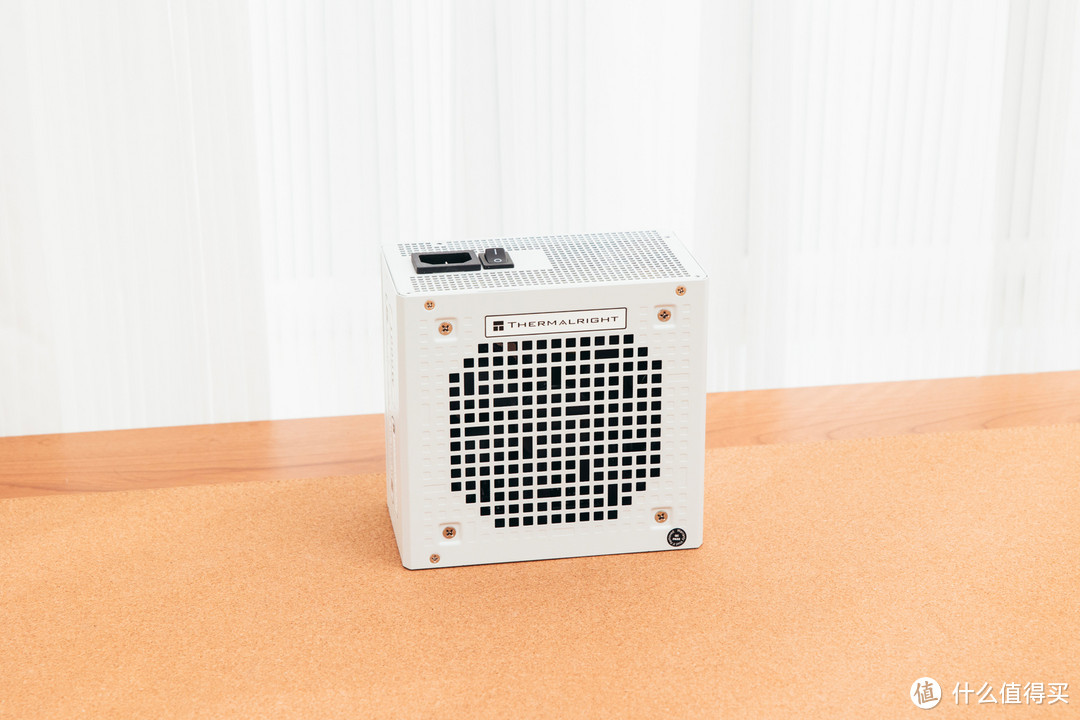

电源风扇支持智能启停,风扇直径为12cm,进风口格栅也做了一些设计点缀。
原生PCIe5.0接口,使用7900xtx非公显卡,8pin供电接口数量也管够。

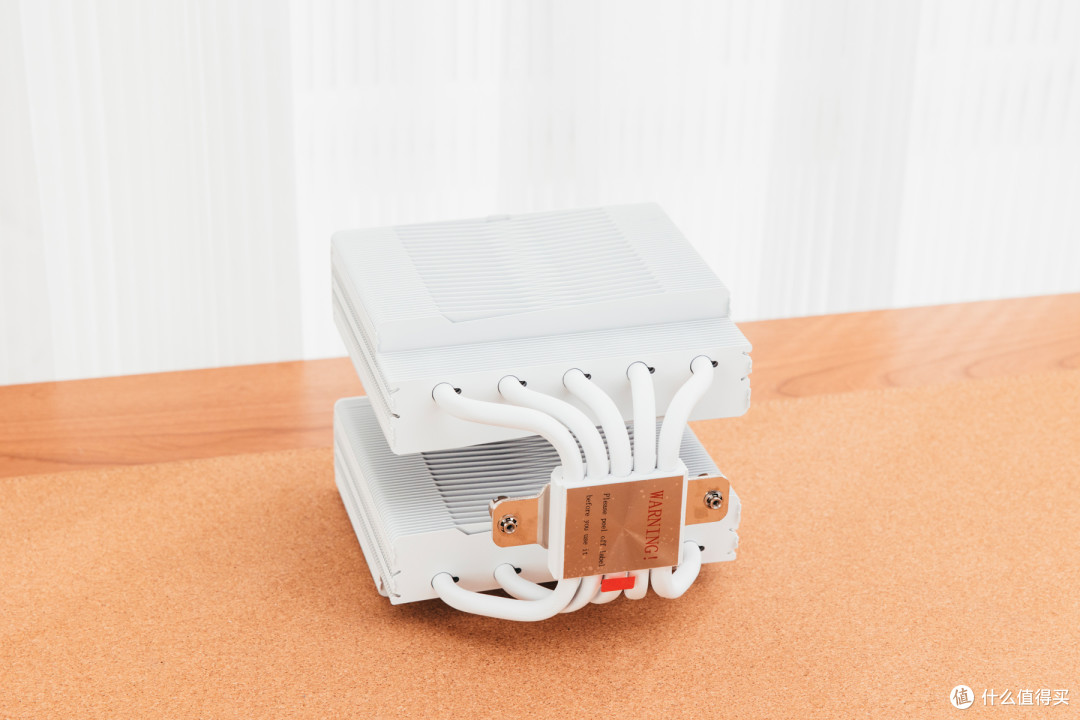

利民FC140,也是推出了好几年的旗舰风冷,目前产品线尚未更新,不过就目前现状来看,FC140还是非常能打的。
整体高度160mm,5根8MM纯铜烧结热管搭配回流焊工艺,具备逆重力特性,鳍片数量106片,解热功耗275W。
搭配的风扇为C12PRO-W和D14X-W,均属于性能风扇,FDB轴承,前者最高转速1850RPM,后者最高转速1800RPM,噪音小于30.2dBA。

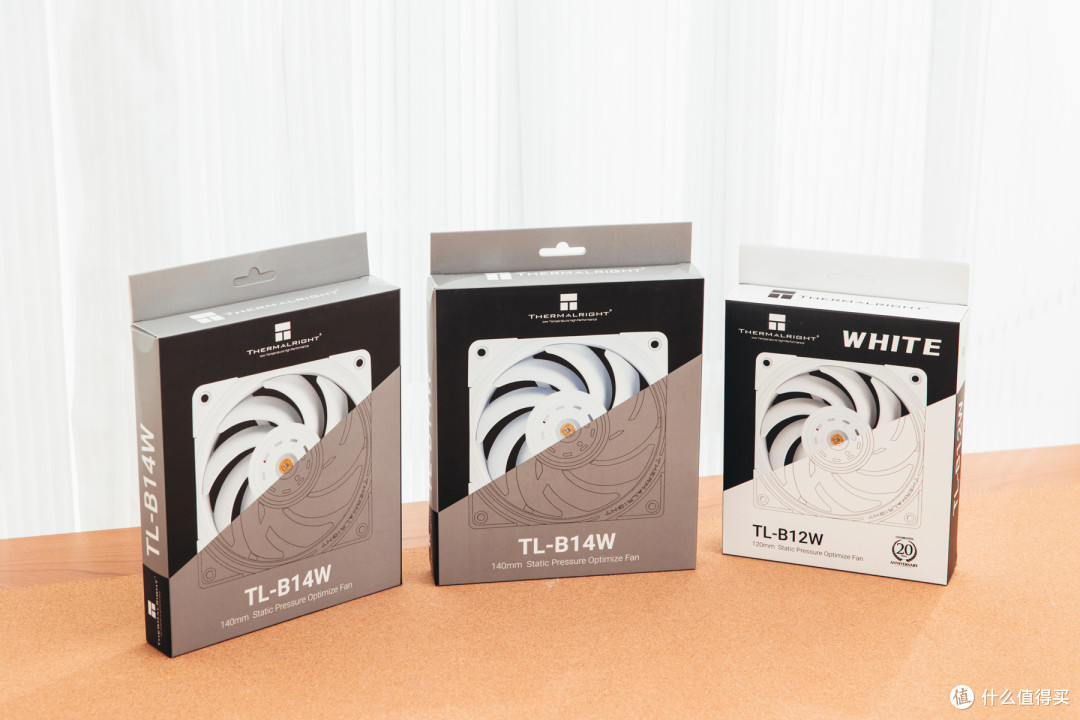

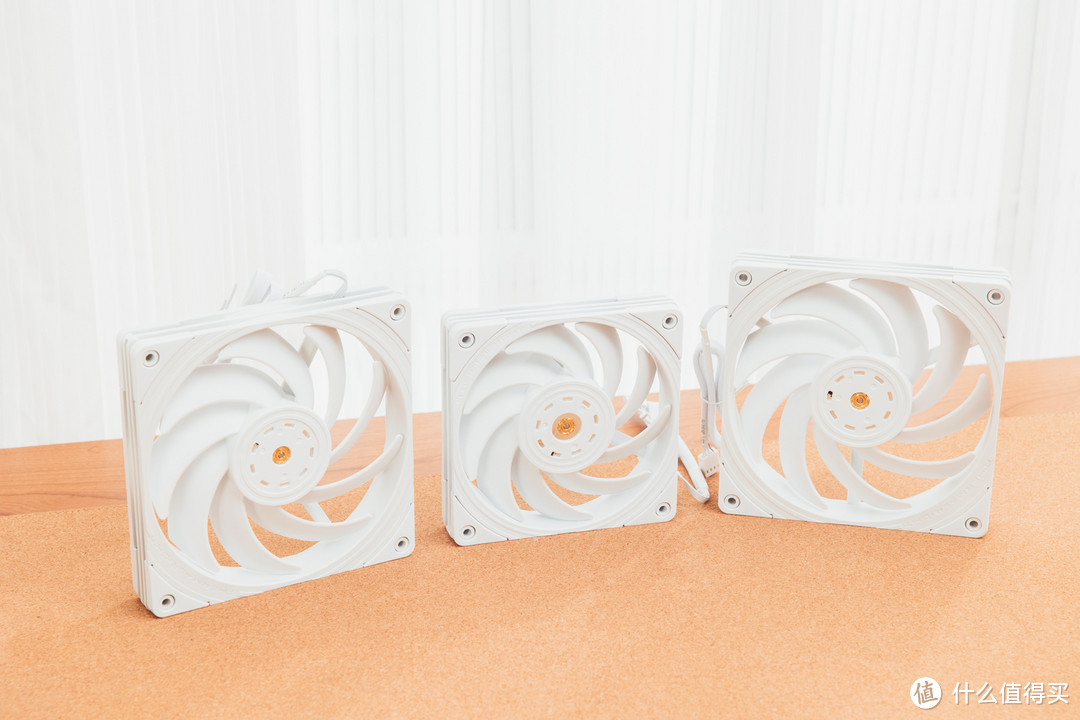

机箱散热风扇选择了TL-B14W两个,以及尾部最大可以支持的TL-B12W一个。
两者均为S-FDB V2轴承,前者最高转速1500RPM,风量82.5CFM;后者最高转速2150RPM,风量69CFM,提供了六年质保。
分形工艺North白色版网孔版,一款个性化,设计风格明显的中塔机箱,最显眼就是前面板的实木材质格栅,黑色胡桃木,白色为橡木,直接拔高了整体设计感。
网孔版相对侧透板,除了侧面板有差别外,前者还可以在侧面支持双12CM风扇,加强机箱内部空气流通,也是我非常喜欢的设计。
前面板使用了纵向贯穿橡木木条,一共10根,正面看可以隐约看到内部的双14CM风扇,摆放角度稍微侧一些,就安全可以遮挡内部的配件了,兼具装饰性和通风性。

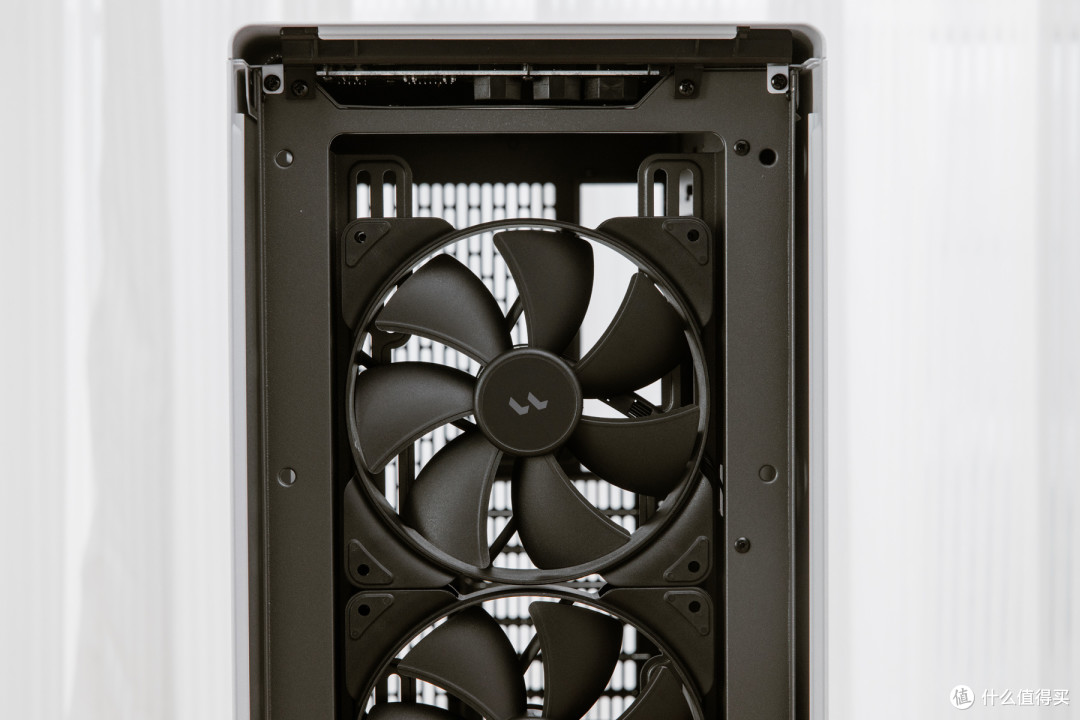

自带的两个14CM风扇也是无光配置,卸去风扇,最大支持360水冷。
7个PCIE挡板,电源位于底部,背后还支持一个12CM风扇。

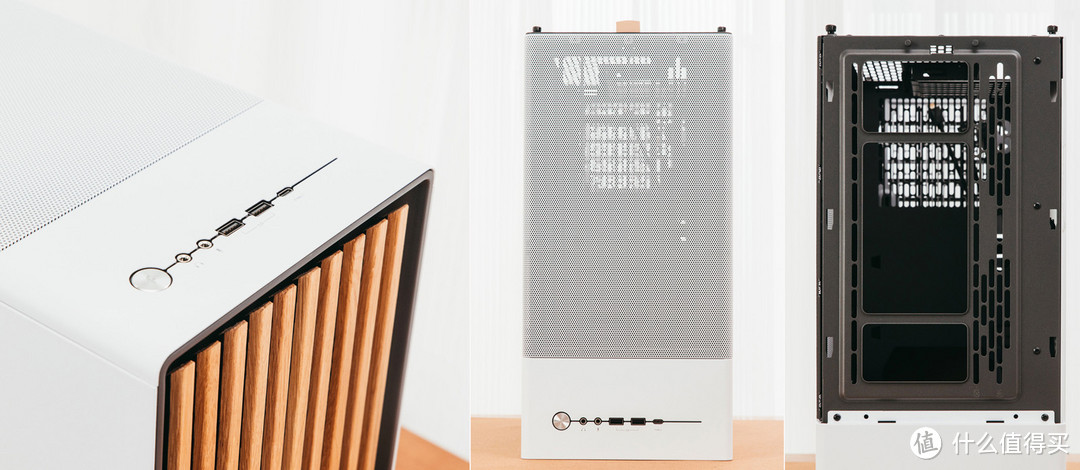

电源按键和接口均位于顶部,2A1C搭配双3.5mm音频接口,够用,顶部同样也是网版,采用易拆设计,顶部可以支持两个14cm风扇,或者最大280水冷。
侧板采用了两颗固定螺丝加滑扣的设计,机箱附件有一个侧面风扇支架,可以看到侧板也为此做了兼容设计。

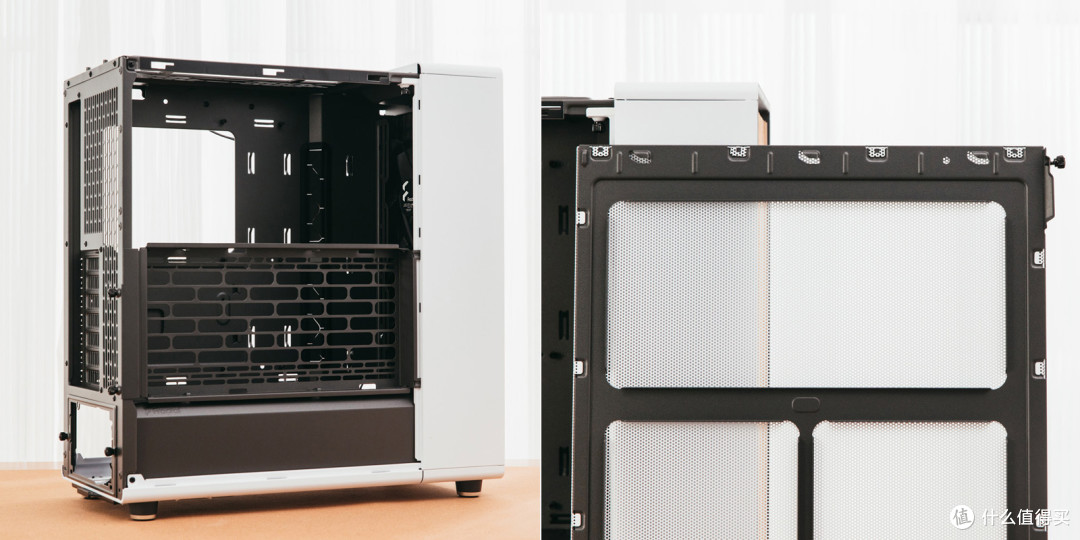

内部空间还是不错的规整且容量可观,可以支持最长355mm的长显卡,使用360前置水冷则缩短到300mm,使用侧面风扇支架风冷限高145mm,所以如果你想在上部使用侧面风扇支架,只建议使用水冷的场景下考虑。
内部走线规整,预留了风扇HUB,侧面还可以容纳两块2.5寸硬盘,捆扎理线位置也预留了很多。
底部还提供了双3.5寸机械硬盘安装位置,存储空间相当充沛。
作为传统电源下置,前置进风的机箱,整体安装起来还是没什么难度的,不过建议先安装风冷,最后才是顶部和后部的三颗风扇。
简单测试
整套组合PC MARK10 Extended总分12949,属于性能级别。
Fire Strike Ultra总分17259,显卡分数17167;Time Spy Extreme总分12559,显卡分数13997。

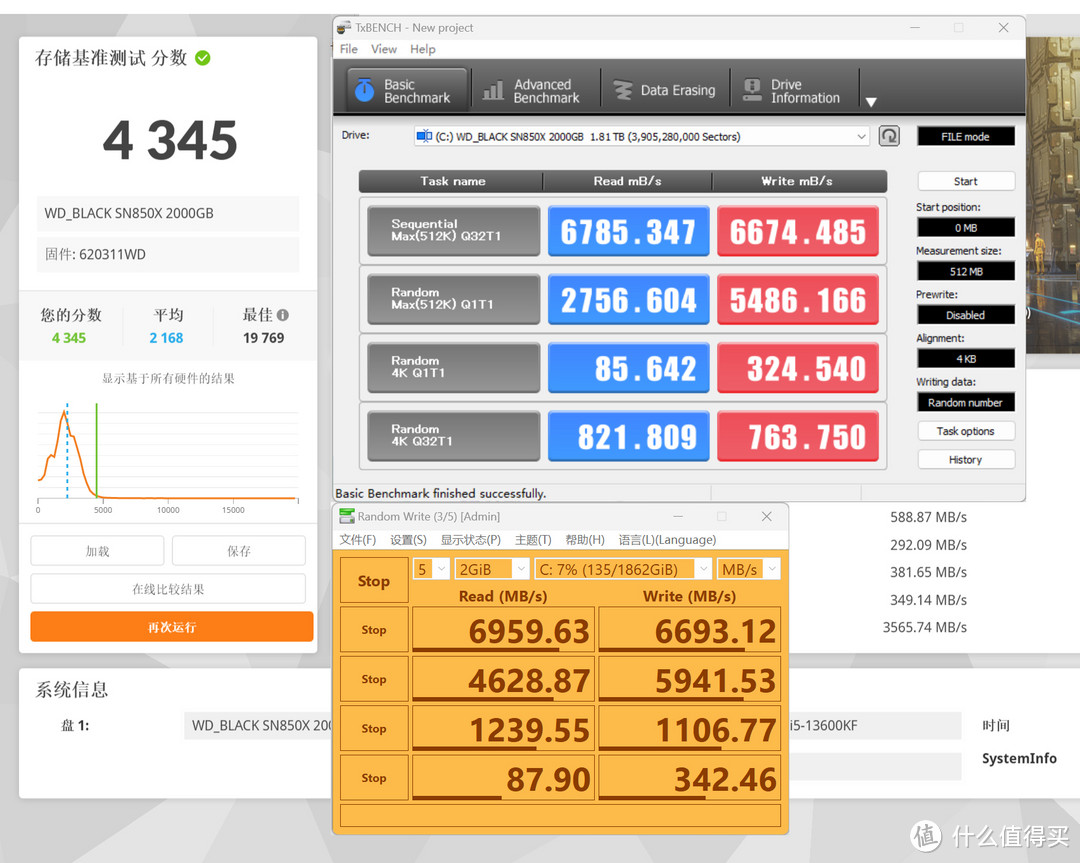

西部数据WD_BLACK SN850X 2T 测试,顺序读写趋向稳定于7000MB和6600MB每秒,在3D Mark存储基准测试中得分4345,大约是平均成绩两倍左右,得分比1TB版本大约高出了几百分。
金士顿Renegade叛逆者DDR5 6800 具备两档XMP3.0配置,分别是6400Mhz以及6800Mhz。
加载配置文件1,在6800Mhz频率下,读写速度为97G/89G以及870G,延迟67.5ns,此刻时序方面为CL36-42-42-105。
微星这块主板最高支持7000Mhz内存频率,随意超了一下,7000Mhz下性能有些许提升,不过这个时序还可以再优化下。
压力测试,98.5%成绩通过。

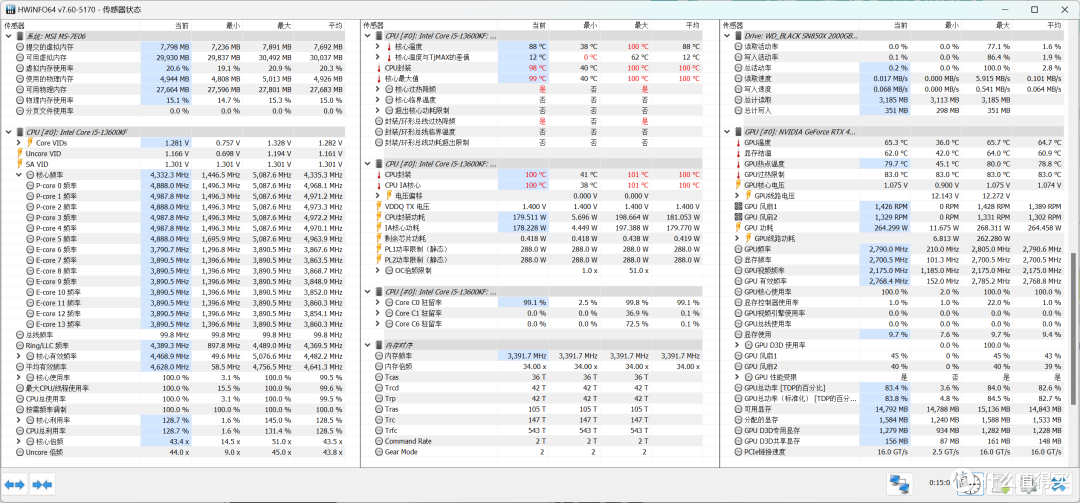

双拷测试,室温略高,大约27度左右,处理器P核最终维持在4.9GHz平均频率上,E核维持在3.8Ghz平均频率,处理器核心平均温度88度,封装功耗181W。
显卡温度平均64度,功耗264W。
本次分享就是这么多了,感谢观看。
