小Y装机 篇九：景观小鱼缸——B760M迫击炮+影驰4060+乔思伯TK-1双曲面侧透装机分享

前言

此次带来的是一台景观装饰小鱼缸的双曲面侧透MATX机箱——乔思伯TK-1白色的装机。使用的配置为13700KF+微星B760M MORTAR WIFI 迫击炮+影驰4060金属大师OC的主配置，乔思伯乔思伯TK-1是今年推出的小小海景房系列，采用双折弯环形玻璃2.5面环视设计，可让整个机箱作为鱼缸式展示内部配置，而因为其设计娇小只兼容MATX和240冷排，以及最长280mm显卡，所以尺寸也不大只有310x299x345的长宽高，但得益于使用双仓设计也能兼容200mm的ATX电源和165mm塔式风冷，可以说是一台比较可爱的鱼缸景观机箱。

而此次的配置方面，使用的是12+1+1路75A供电的微星MAG B760M MORTAR WIFI 迫击炮，压制13700KF的散热采用乔思伯CR3000ARGB逆重力镀镍七热管双塔散热器，并使用迫击炮的微码-0.05v使得整机非常静音。显卡是影驰的新一代40系显卡中性价比款的4060金属大师，双风扇规格也能获得良好的散热，单8PIN供电足够130W的TGP发挥。内存是阿斯加特的DDR5 6400 CL32 瓦尔基里 极地白 32G套装灯条，海力士A-DIE颗粒使用微星的MEMORY TRY IT超频至DDR5-7400稳定使用。固态硬盘使用阿斯加特AN4+ 2TB SSD，联芸1602的主控和长江存储新一代TLC闪存颗粒使其具有1200TBW的五年质保和150万小时MTBF平均无故障工作时间。搭配整机的电源是安钛克的NE1000白色电源，这款全日系电解电容、全桥LLC+DC-DC成熟方案的ATX3.0，且还支持智能启停和10年换新的质保。

最后还使用了乔思伯的DY-2霓虹线，以及ZG-120W白色反叶魔术风扇来完成整机的垂直风道散热。

整机配置清单：

C P U：英特尔（Intel） 13代 酷睿 i7-13700KF 处理器

主 板：微星（MSI）MAG B760M MORTAR WIFI 迫击炮

内 存：阿斯加特（Asgard）女武神·瓦尔基里 极地白RGB CL32 DDR5 6400 32GB(16Gx2)套

S S D：阿斯加特（Asgard） AN4+ 2TB SSD固态硬盘

显 卡：影驰（Galax） GeForce RTX 4060 金属大师 OC

电 源：安钛克 Antec NE1000 白色 金牌全模组/ATX3.0电源

电源线：乔思伯（JONSBO）彩虹桥DY-2 24pin 电源霓虹线

乔思伯（JONSBO） 彩虹桥DY-2 8pin*2 显卡霓虹线

散 热：乔思伯（JONSBO）CR-3000ARGB版白色款

风 扇：乔思伯（JONSBO）ZG-120W白 三合一机箱风扇

机 箱：乔思伯（JONSBO）TK-1白色 双曲面侧透MATX游戏机箱

整机展示：

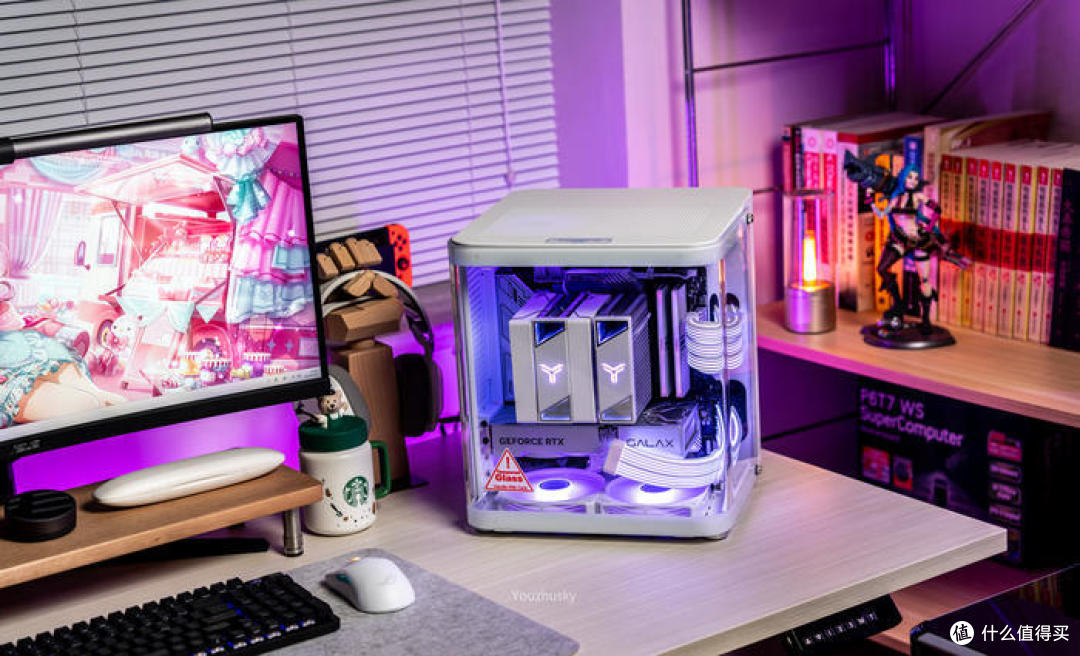

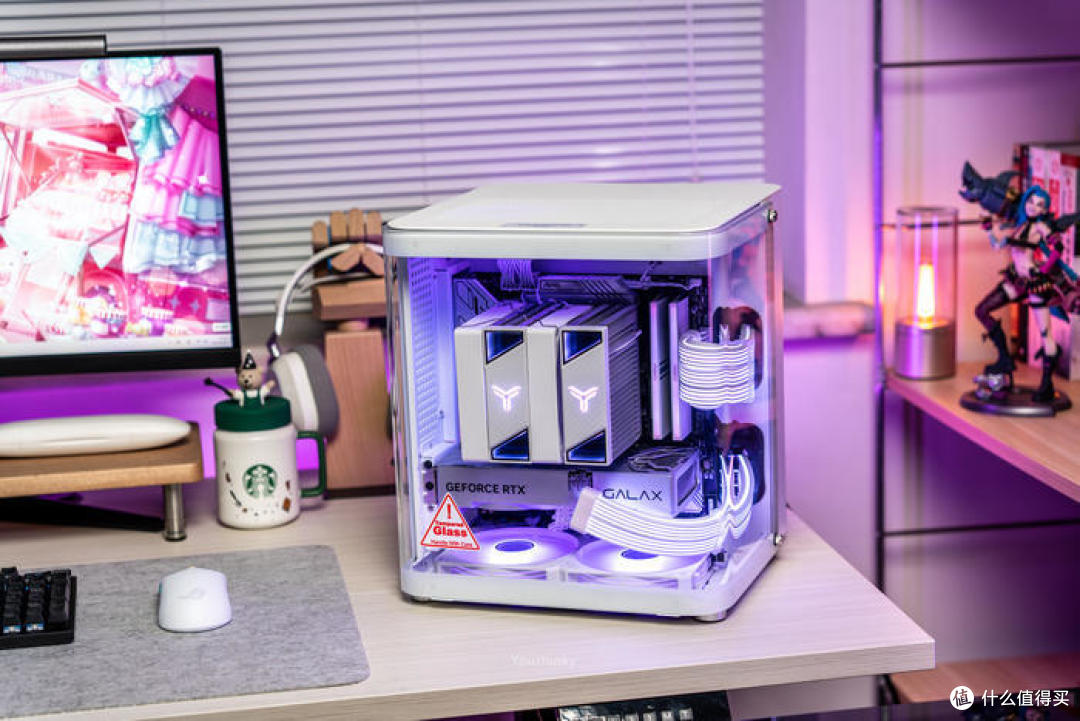

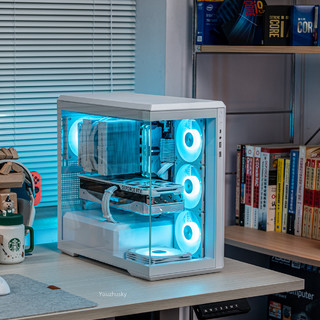

桌面展示

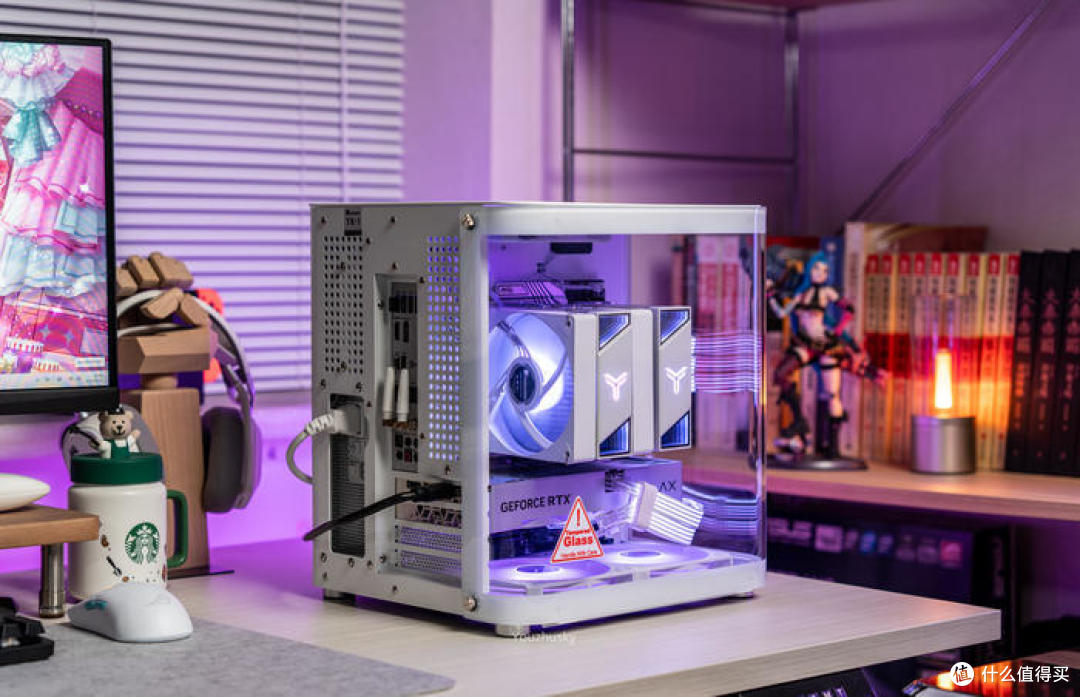

桌面整机，小鱼缸

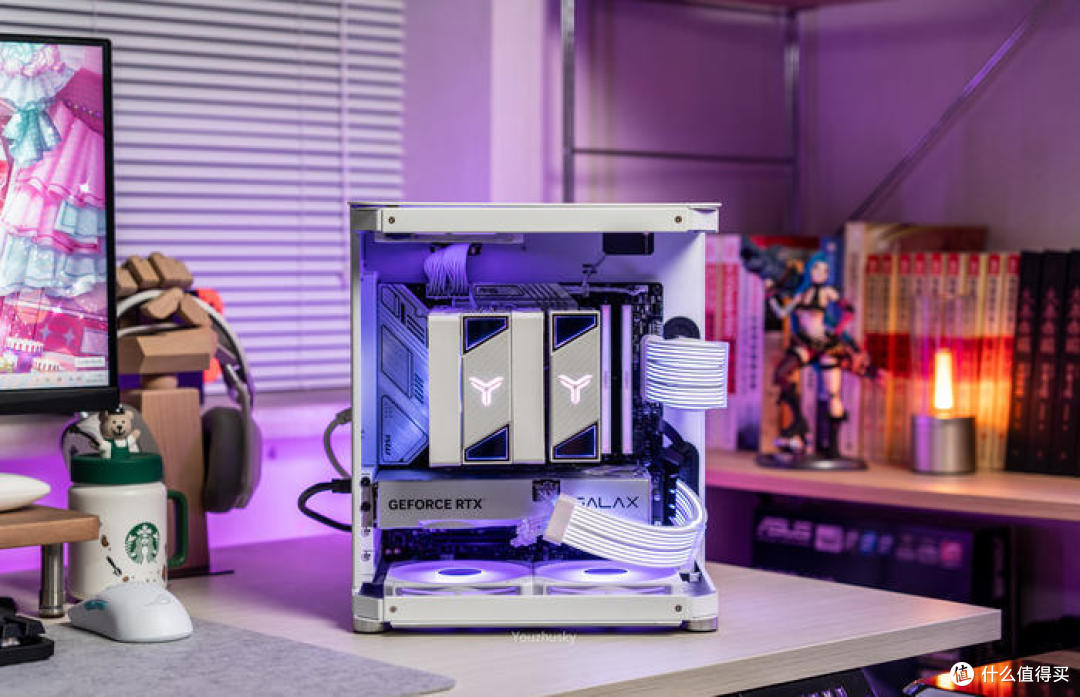

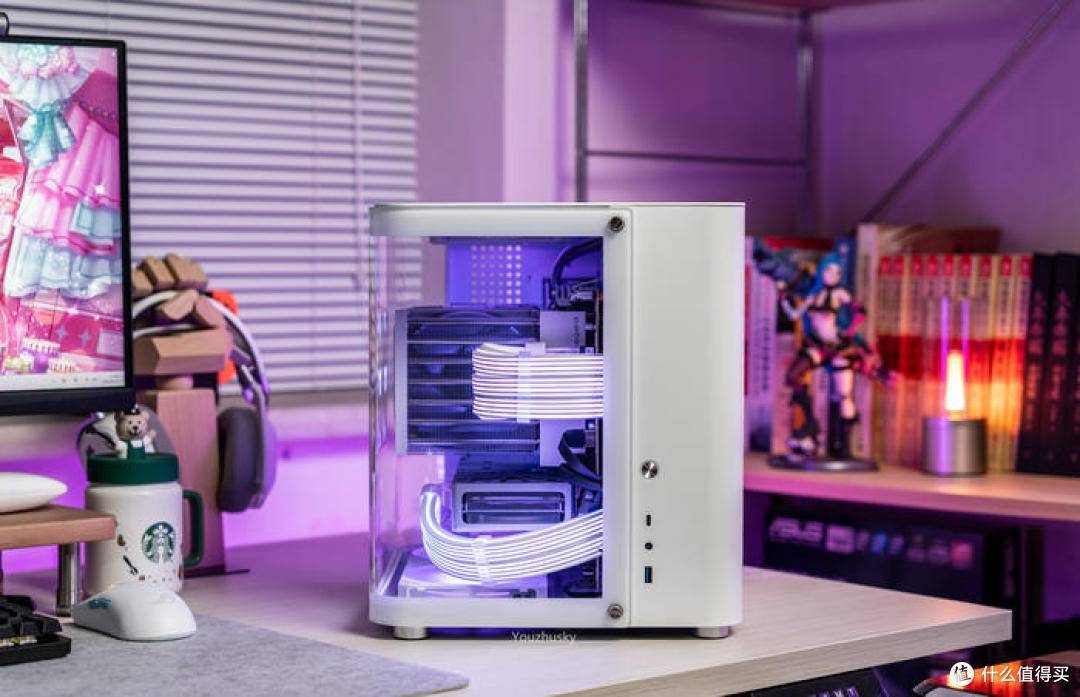

鱼缸正面

鱼缸前面，两条DY2霓虹线比较抢眼，淡紫色的配色与白色整机相得益彰

鱼缸背板是铝合金的材质

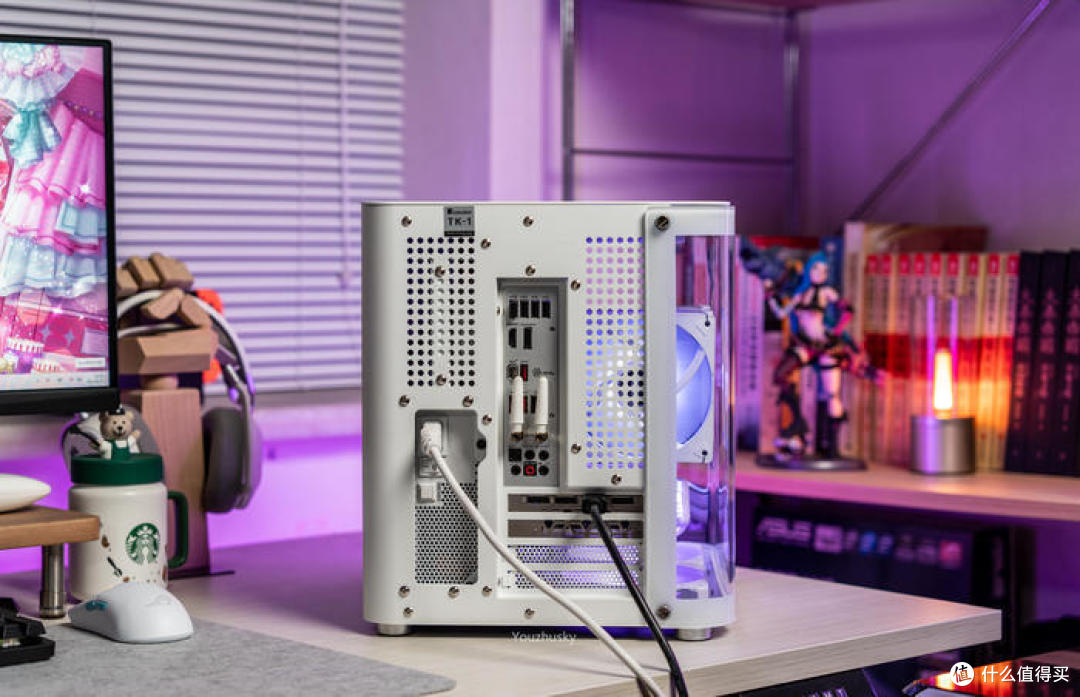

鱼缸的尾部，整机双仓结构

45°的鱼缸观景台

45°鱼缸背面

打开三面弯折的钢化玻璃，整机的内部配件

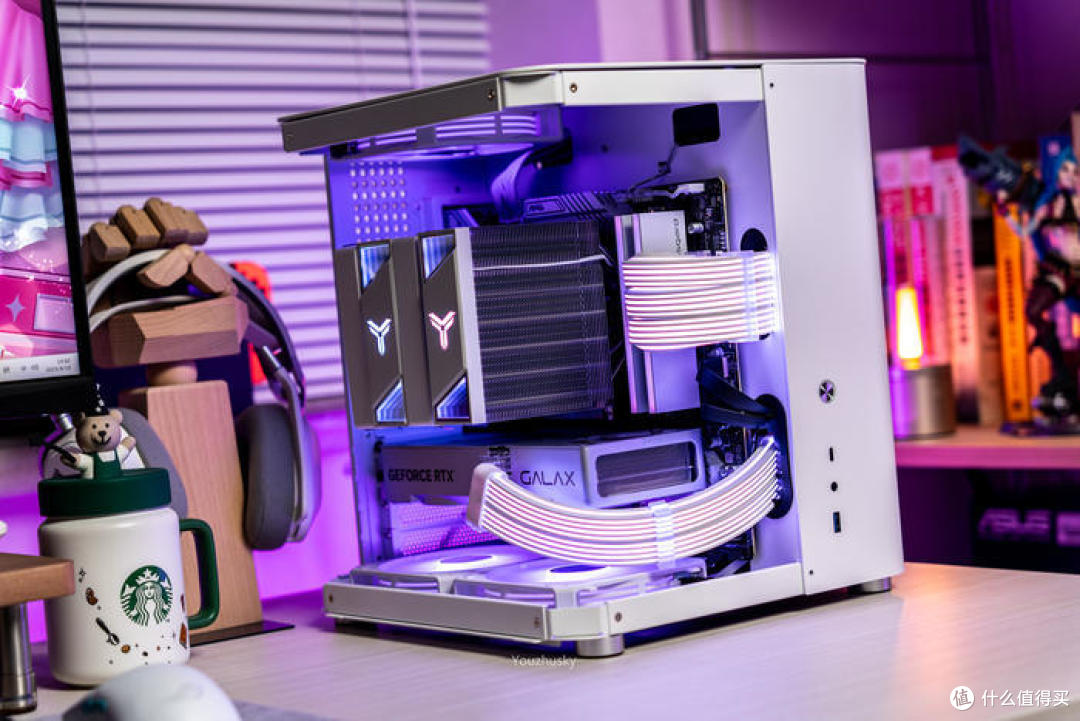

正面视角的内部

45°的内部视角

45°的侧视角度

45°的背面视角

乔思伯TK-1的脚垫与前置IO，双折弯2.5面玻璃通过前后各两颗螺丝固定，玻璃上的螺丝孔有2.5mm厚度的减震胶圈连接

乔思伯TK-1的顶部面板，前面标注了打开方式为下压后推

打开后可见顶部的两个12cm风扇位

机箱尾部顶上一个乔思伯TK-1铭牌，中间还有MADE IN CHINA，左边双仓的上部为两盘位的HDD支架

此次使用的主板为微星的MAG B760M MORTAR WIFI 迫击炮

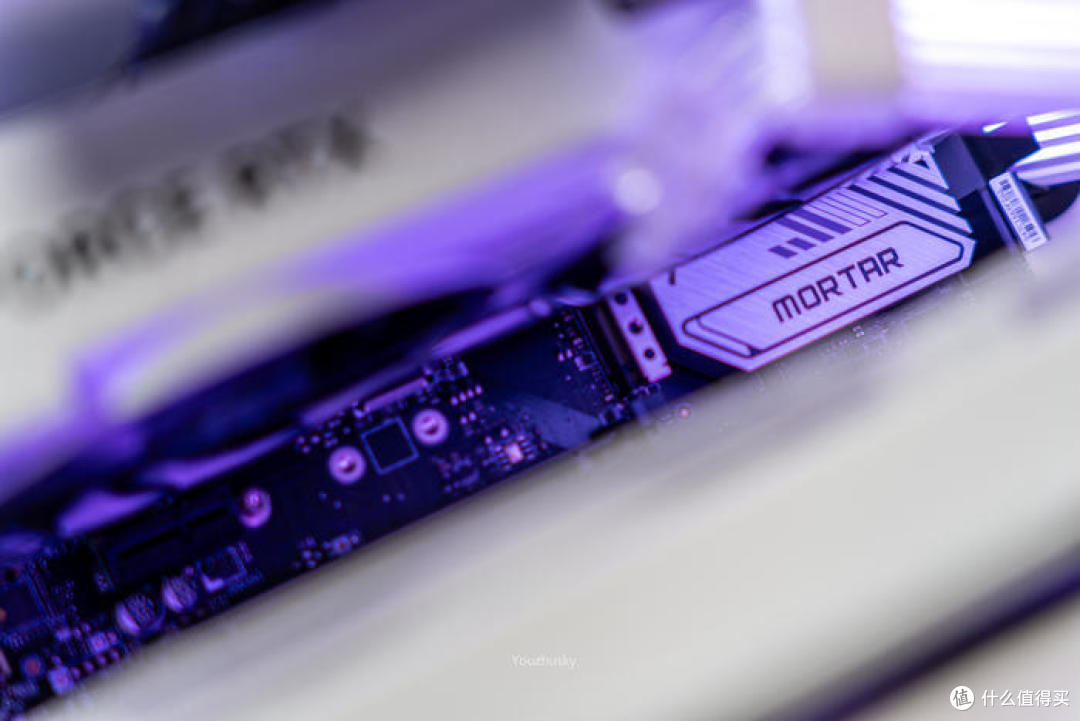

鱼缸及观景台也可看到内部主板的MORTAR芯片组散热

小鱼缸身板小最大支持280mm显卡，这里使用了含挡板240mm长的影驰4060金属大师OC显卡

影驰4060金属大师OC显卡的尾部出风设计，虽短犹散的风道设计

这款显卡采用横向散热片的出风设计，所以尾部也有散热镂空

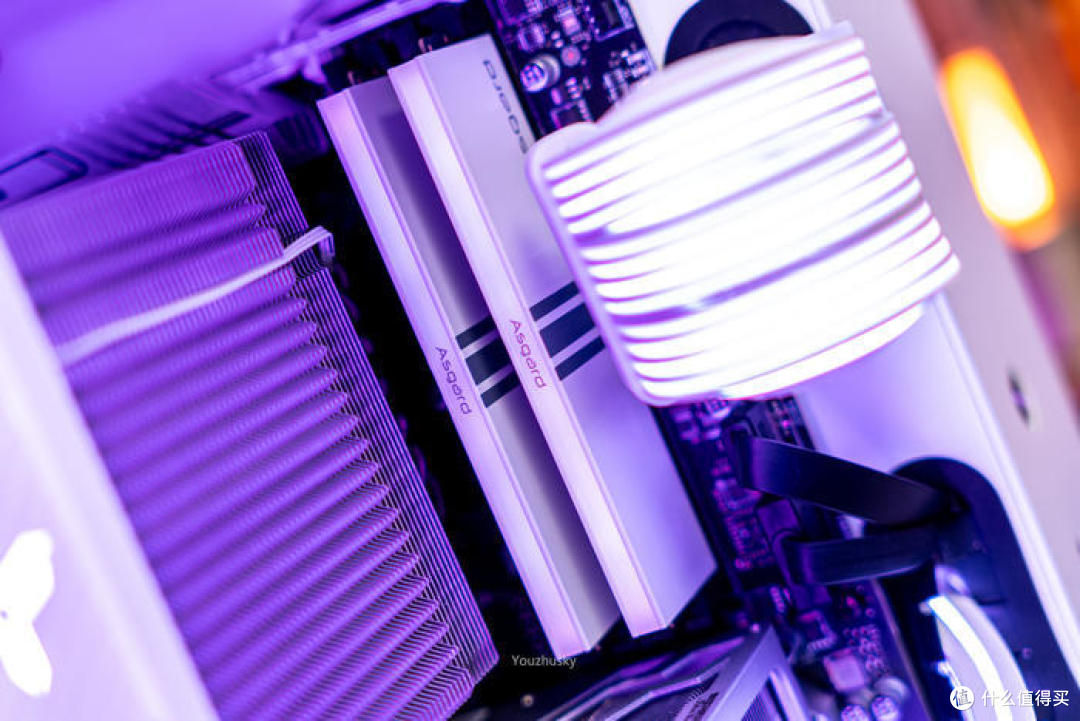

内存是阿斯加特的女武神·瓦尔基里 极地白RGB CL32 内存，顶部的asgard灯效内部为8颗直列灯珠

立体喷涂的汽车烤漆工艺和2mm厚度的铝合金散热马甲，让这套内存质感和厚重感都非常不错，也是配得上其使用超频能力不俗的海力士A-DIE颗粒

这次就使用这套瓦尔基里 极地白 DDR5 6400超频至DDR5 7400,使用微星的MEMORY TRY IT超频功能也非常稳定，也是此内存稳定的证明

内存烤漆工艺的侧面也有ASGARD的logo

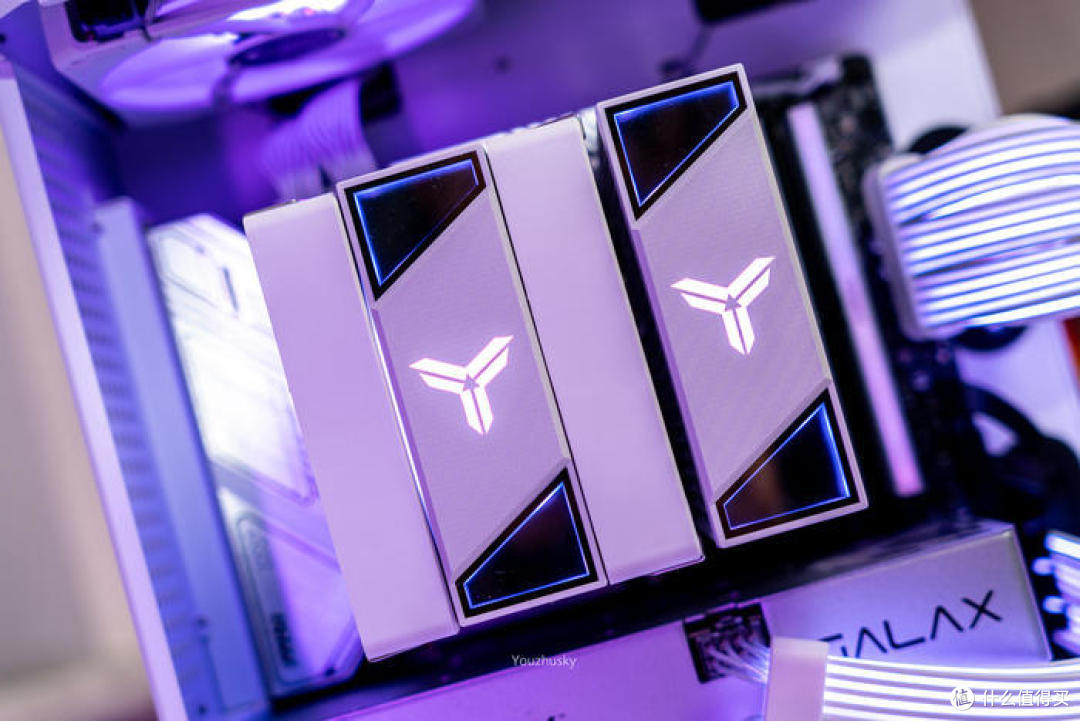

乔思伯CR3000 ARGB双塔双扇镀镍7热管散热器，顶盖的上下幻境灯效也是不错的设计

两把风扇侧面一把为ARGB设计，这次没有装在内存一侧而是装在了主板供电散热一侧

CR3000散热器的整体鳍片工整，且都有锯齿状设计

固态硬盘是阿斯加特的AN4+ 2TB SSD ，它采用联芸1602的主控——MAP1602A-F3C，拥有2400MT/s的单颗芯片接口速度和四通道方案 ，以及采用基于晶栈Xtacking3.0架构的长江存储新一代TLC闪存颗粒

2TB版本的AN4+在使用寿命方面最高可达1200TBW总写入数据量和150万小时MTBF平均故障工作时间，并提供了五年质保

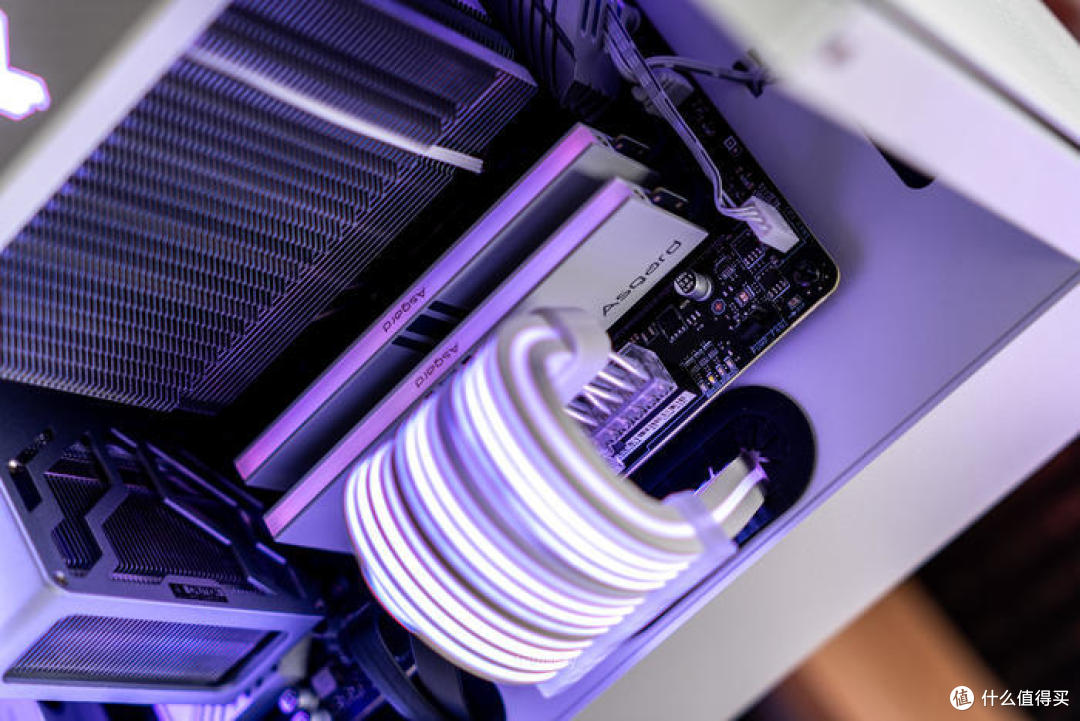

乔思伯DY2 24pin霓虹线

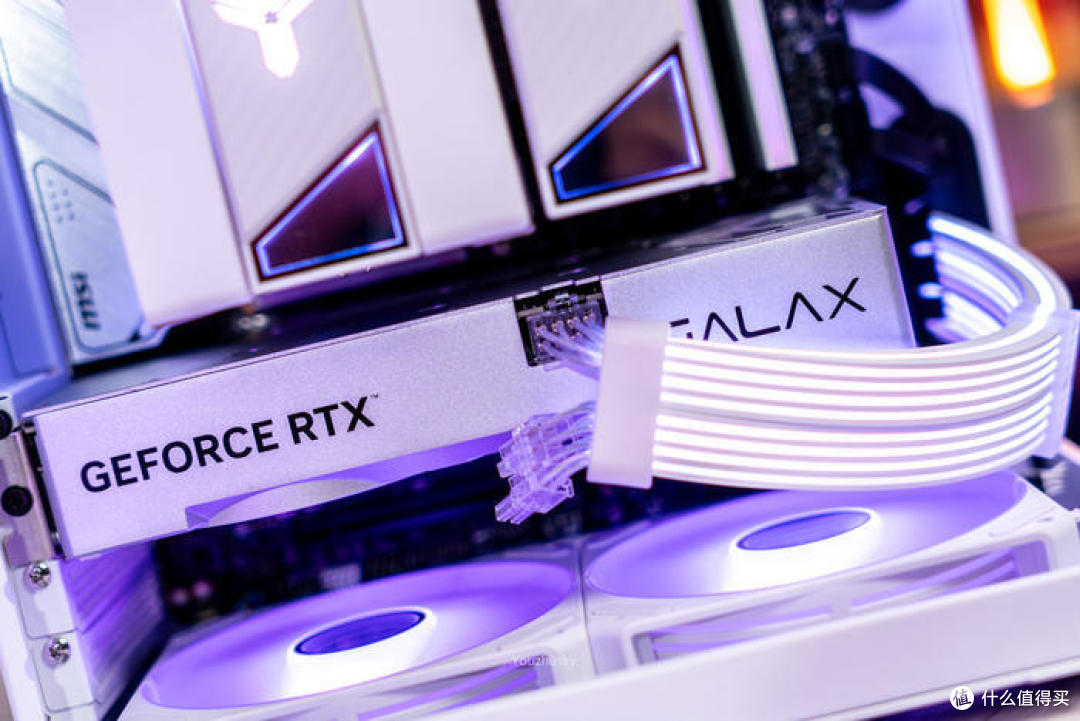

乔思伯DY2 8pin*2霓虹线，不过两个8pin至接了1个到影驰4060金属大师OC显卡上

反叶设计的乔思伯ZG-120W白色魔术风扇

ZG-120W白色魔术风扇不仅正面带有千层镜光效，侧面也有三条ARGB导光条

三合一的ZG-120W风扇顶部也安装一把

整机的背部理线情况，安钛克NE1000 原装模组线与乔思伯DY-2霓虹线理线效果尚可

安钛克NeoECO 1000 GM全模组电源，这款全日系电解电容、全桥LLC+DC-DC成熟方案的ATX3.0，且还支持智能启停

整机无双折弯环形玻璃的状态

无双折弯环形玻璃的状态，其实和安装上玻璃的效果差不多都能看见内部全部配件

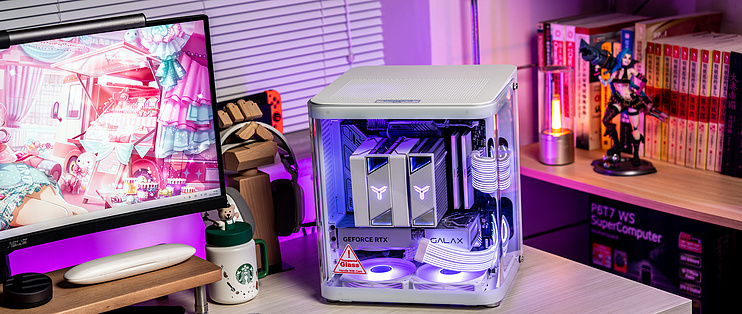

桌面展示

配件解析

乔思伯（JONSBO）TK-1白色 双曲面侧透MATX

作为乔思伯今年推出的小小海景房系列，双折弯环形玻璃2.5面环视设计可让整个机箱作为鱼缸式展示内部配置，而因为其设计娇小只兼容MATX和240冷排，所以尺寸也不大只有310x299x345的长宽高

不过尺寸虽然小但是其采用了2.5mm的铝合金玻璃与内部1mm的钢板，乔思伯从来不在用料上抠抠搜搜，所以这个小鱼缸有5.9KG重

TK-1的侧透面，可以看到这块双折弯玻璃在左侧和右侧都是热弯工艺，一体的弧度让整个测透面展现得淋漓尽致

正面的效果，双折弯的玻璃与机箱靠前后两个2.5mm厚度减震胶垫连接，可提升抗震保护性能，同时左侧的底部也有底板承重钢化玻璃

TK-1的尾部，双仓结构左侧为上半部HDD位下半部电源位

TK-1的背板，背板也是与左右两块带弧度的侧边一样都为铝合金材质，中间的镂空正好让电源与HDD硬盘散热

TK-1的顶部一整块铝合金顶板，最前面标注了其打开方式为按下向后推，前半部分为240冷排镂空位的散热冲孔

顶板的固定方式为八颗带胶垫的划扣固定螺丝，拆卸简单

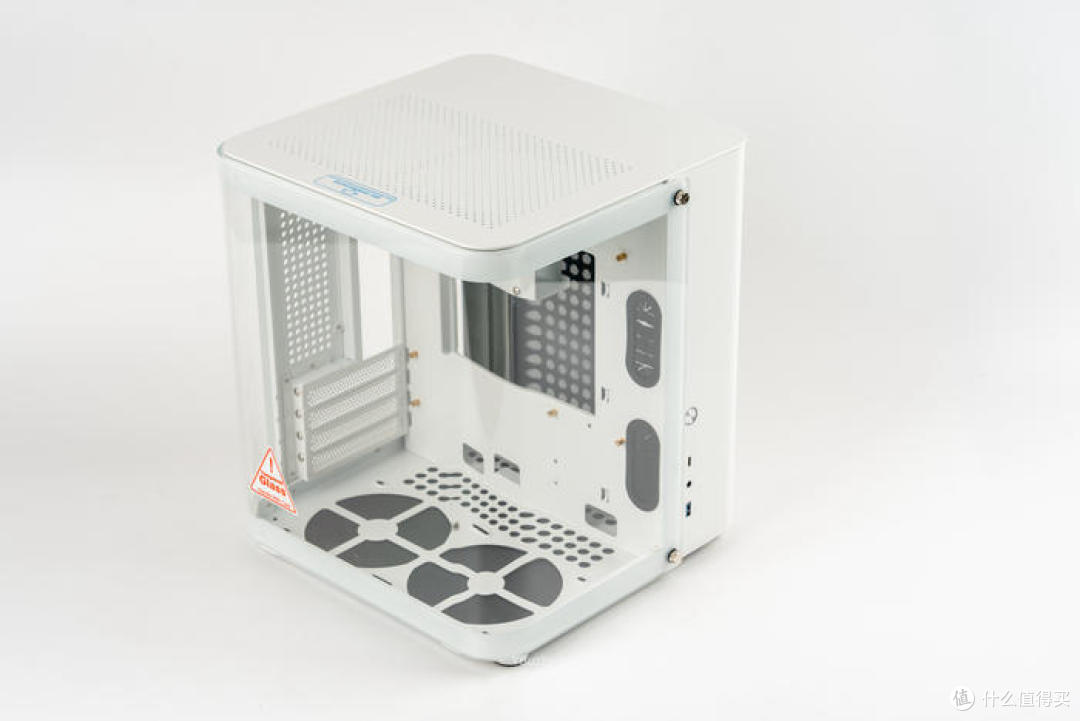

TK-1双仓结构的左仓内部，MATX的主板占据了主要部分，顶部也预留了240冷排的安装位置，由于设计了双折弯玻璃，所以机箱散热采用了底部2X12CM和顶部2X12CM的垂直风道散热模式，而风冷散热器也可支持165mm的高塔，显卡最长支持280mm

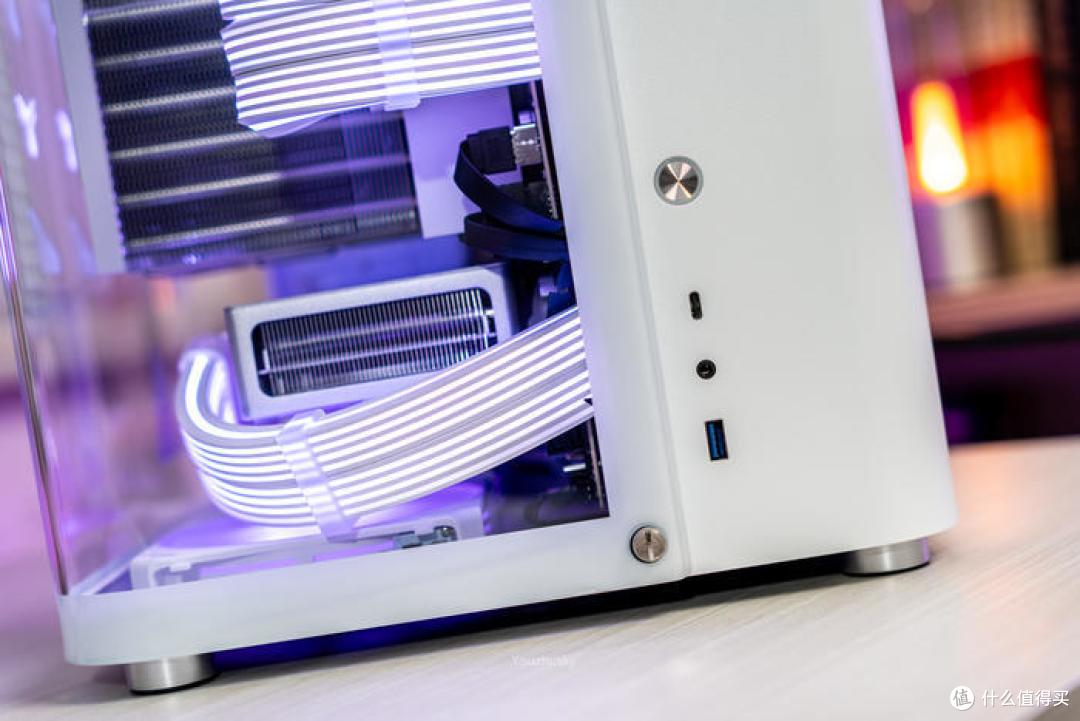

打开双折弯玻璃的机箱前部，前置IO设计了开机键、type-C口、音频口、USB3.0口

右边的仓位可支持最长200mm的ATX电源，上面支持2个3.5HDD或者SSD

机箱底部的四个脚垫与正面防尘网

微星 MAG B760M MORTAR WIFI 迫击炮

主板是微星MAG B760M MORTAR WIFI 迫击炮，包装中间显示了大大的型号标识，左上角则是微星龙盾logo和三年质保800电话，右边则是intel13代和B760芯片组的双蓝标，底部则标识了TPM 2.0和WIN11兼容以及lightning GEN 5

主板的本体，拿在手中感受到非常厚重，铝原色的扩展型散热片让主板黑白双色皆可搭配，另外这代迫击炮又又又增强啦，特别是其12路75A的智能供电（总共12+1+1），再次刷新了“中端主板”的规格，另外还升级了无线到WIFI6E以及支持蓝牙5.3，还有两个高达20 Gbps的lighting20G的USB3.2 GEN2X2，其他像PCIE5.0和更高DDR5内存频率则都是常规升级

壮硕的扩展型散热片，配合底部的高性能导热垫可以快速散发其强大供电产生的热量，上面的拉丝效果和MSI的点缀可以说简约即是美，附件还有贴纸可装饰

再次刷新规格的供电设计，这代已然来到了12相75A智能供电，12+1+1相总计14路钛金电感，能充分发挥13代处理器的性能潜力，不超频下带个13900KS也是非常轻松的吧

13代的LGA1700 CPU插座，两代下来插槽未更新直接支持也算是个小福利吧，如果有上一代B660的主板则无需更换主板即可升级13代处理器，当然需要扩展性和更高频率内存支持的话还是得B760了

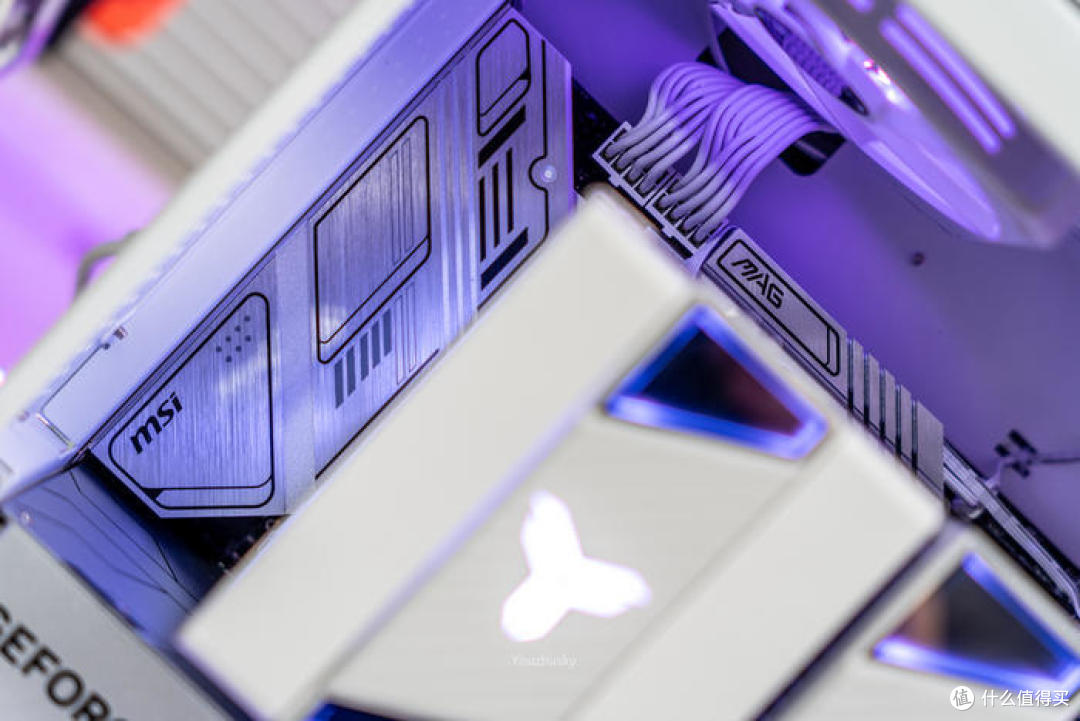

双8P的供电已经成为了迫击炮的标配，毕竟功耗、核心数量都是成正比的，顶部的VRM散热片上依然有个MAG的标识

微星的DDR5 内存加速引擎能使B760M迫击炮超频速度支持高达7000+MHz，四条单边卡扣且中间有加固设计，主板背面也能看到SMT贴片工艺提升内存性能

PCIe扩展区域，一条配备钢铁装甲加固的PCIe5.0 X 16，下面是PCIe 3.0 X 1和一条 PCIe 4.0 X 4；两条M.2均支持PCIe4.0 X 4 ，不过只配备了一个M.2冰霜铠甲；左边是声卡部分，右边则是拉丝铝合金设计的B760芯片组散热

芯片组散热上的MORTAR

一体式IO护盾背板，从左至右依次提供了如下接口：4个USB2.0、集显DP和HDMI口、1个20Gbps的USB3.2 GEN 2X2 Type-C口、3个10Gbps的USB3.2 GEN2 Type-A口、2.5G有线接口、WIFI6E接口以及7.1声道音频接口

影驰（Galax） GeForce RTX 4060 金属大师 OC

显卡是影驰的Geforce RTX 4060 金属大师 OC ，一如既往的银灰色包装和3年质保和个人送保标签、METALTOP金属大师logo、英伟达绿色GEFORCE RTX 4060 logo，中间则是大大的金属大师的logo

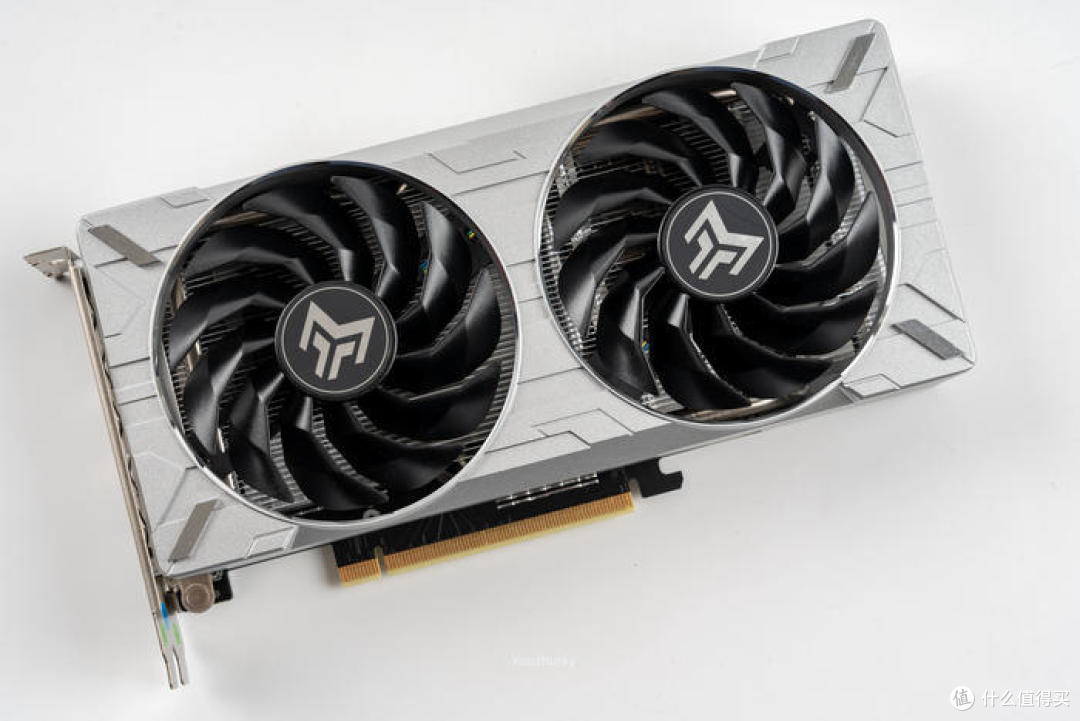

显卡本体，一体压铸铝合金的上盖，以宇宙魔方为灵感，采用不规则的线条呈现，极具美感和科幻感，也真的是比较可爱的尺寸，尺寸上只有240*128*42mm（含挡板）、228*123*41mm（不含挡板），这个尺寸的显卡兼容性就非常好了

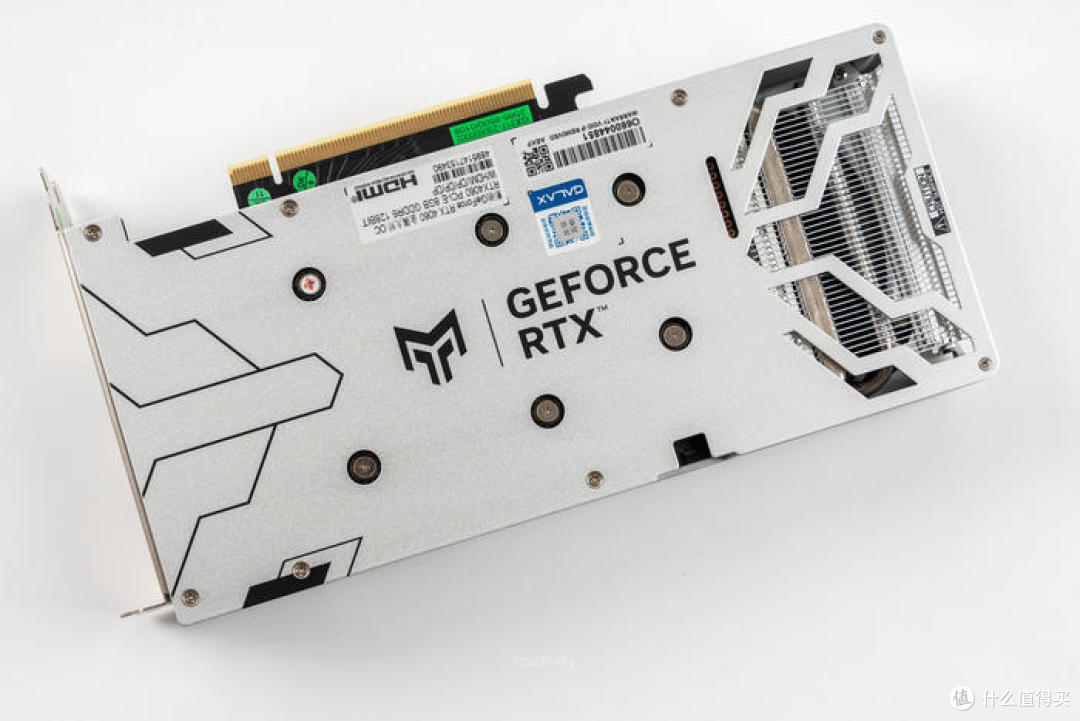

显卡的背板也依然是铝合金设计，尾部一段镂空散热，中间是一个金属大师的logo和GEFORCE RTX

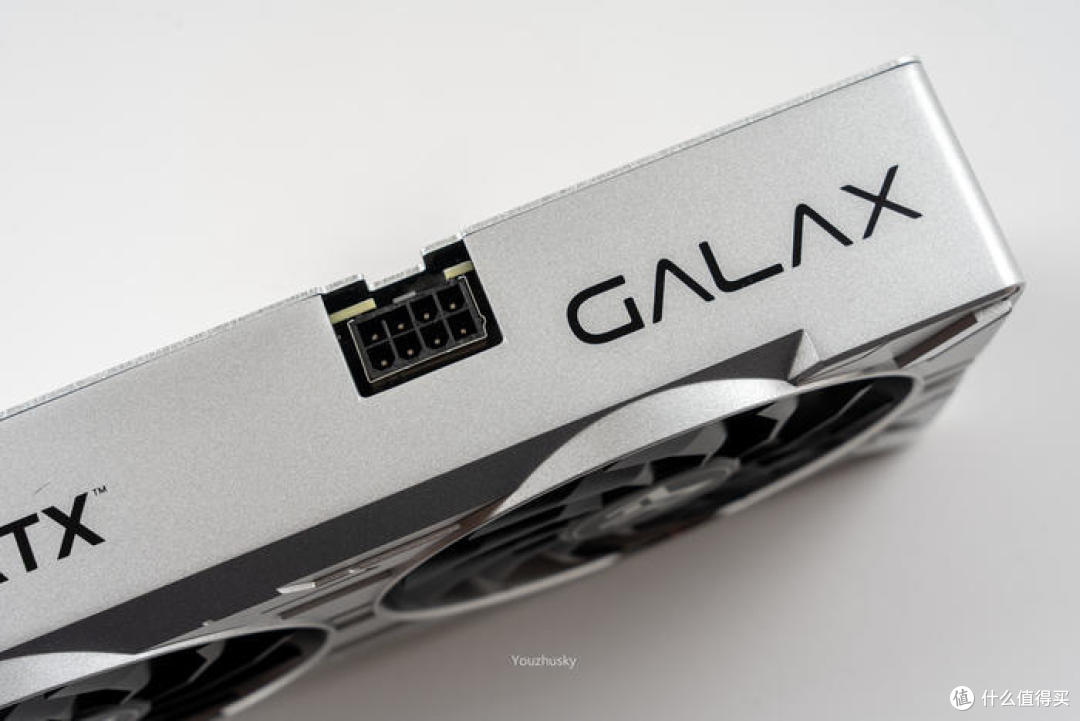

显卡的顶部为封闭式设计，只露出了一个单8P显卡接口，顶部只有GEFORCE RTX和GALAX两个LOGO，采用CNC高光两边、金属拉丝、雾面等多种工艺打造

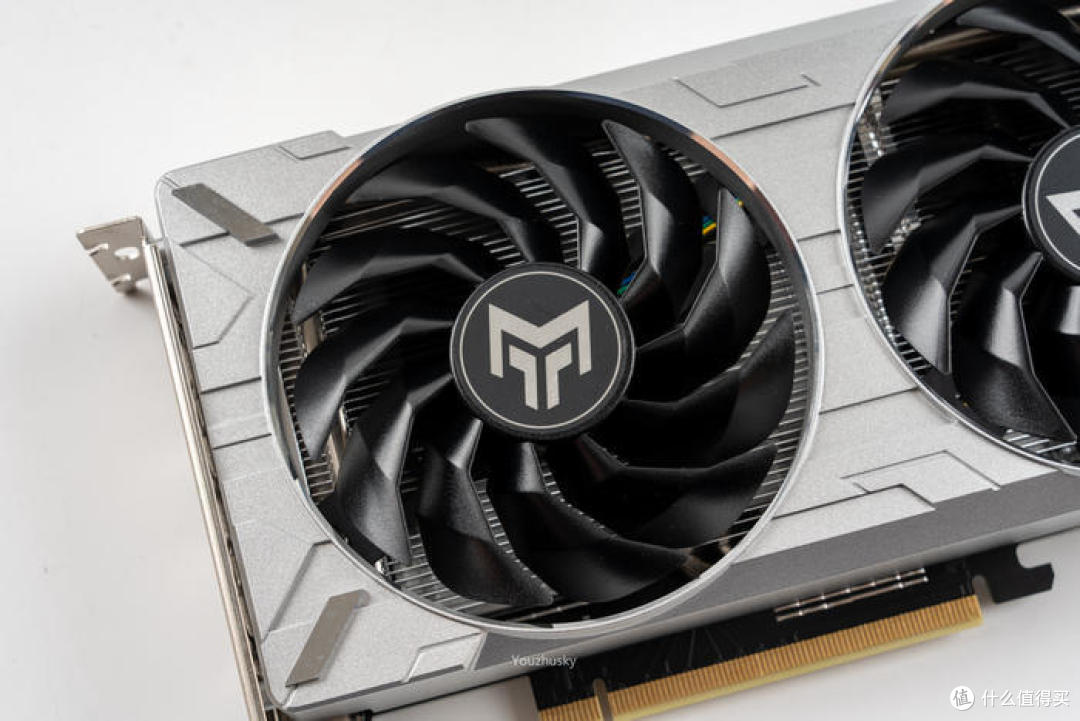

全新一代寒光星散热系统，依然保持了金属大师的硬朗风格,在这款4060金属大师上配备了2 个直径 92mm、厚度 20mm 的高规格风扇，每个风扇拥有11片静霜扇叶，可以实现更高风压更大风量并支持智能启停

由于显卡TGP功耗只有115W（MAX130W），所以只需要一个8Pin显卡供电就可以满足了

散热器尾部的散热鳍片，这款寒光星散热系统采用2根6mm镀镍复合热管和大面积高效能均热板和鳍片、回流焊接工艺，以及金属大师传承的金属外壳

尾部的鳍片通风设计

标准的40系双槽挡板，内部的压铸件、背板采用联动设计，不仅增加显卡的防护能力，防止 PCB 变行，还可以辅助散热，加快热量传导，可以看到这款显卡没有采用顶部和底部通风设计，而是显卡挡板与显卡尾部的双向出风，后面的拆解中会看到这款显卡的鳍片是使用横向设计的用意

4060金属大师为左右出风设计，所以显卡的顶部和底部都是封闭式的，这也可以说不会出现显卡热风从底部吹向主板而炙烤SSD的情况

阿斯加特（Asgard）女武神·瓦尔基里 极地白RGB CL32 DDR5 6400 32GB(16Gx2)套

白色的整机套装使用了极地白的RGB灯条，来自阿斯加特的女武神·瓦尔基里，内存包装上有骑马持戟的瓦尔基里，设计师取义自北欧神话中女武神——瓦尔基里所骑的白马，北欧人认为北极光就是白马在夜空中奔驰时盔甲闪耀的白光

内存包装的背面标注了内的各项特性，内存表面采用立体喷涂的汽车烤漆工艺与追求平面细腻质感，同时为了散热效果使用了2mm铝质散热马甲，使得这套内存非常地重，1680万RGB色和灯效支持四大板厂的灯效软件，而这款内存虽然标注支持intel XMP 3.0超频技术，也同时支持AMD的EXPO超频技术

打开包装，钢琴烤漆工艺需要好好爱护所以配置了一双白色手套，下面是其设计手稿，IDEA BY XM，DESIGN BY LD

瓦尔基里 极地白灯条的本体，这款套装为32G（16GB x2），DDR5 6400 频率，时序为CL32-38-38-90，1.35V，而DDR5的内存架构为一个DIMM两个通道，所以双通道DDR5实际为32banks并且显示四通道Quad Channel，另外DDR5采用PMIC电源芯框架，On-die ECC自动修正数据具有强大的RAS功能可以保护存储器阵列免受单个数位错误的影响

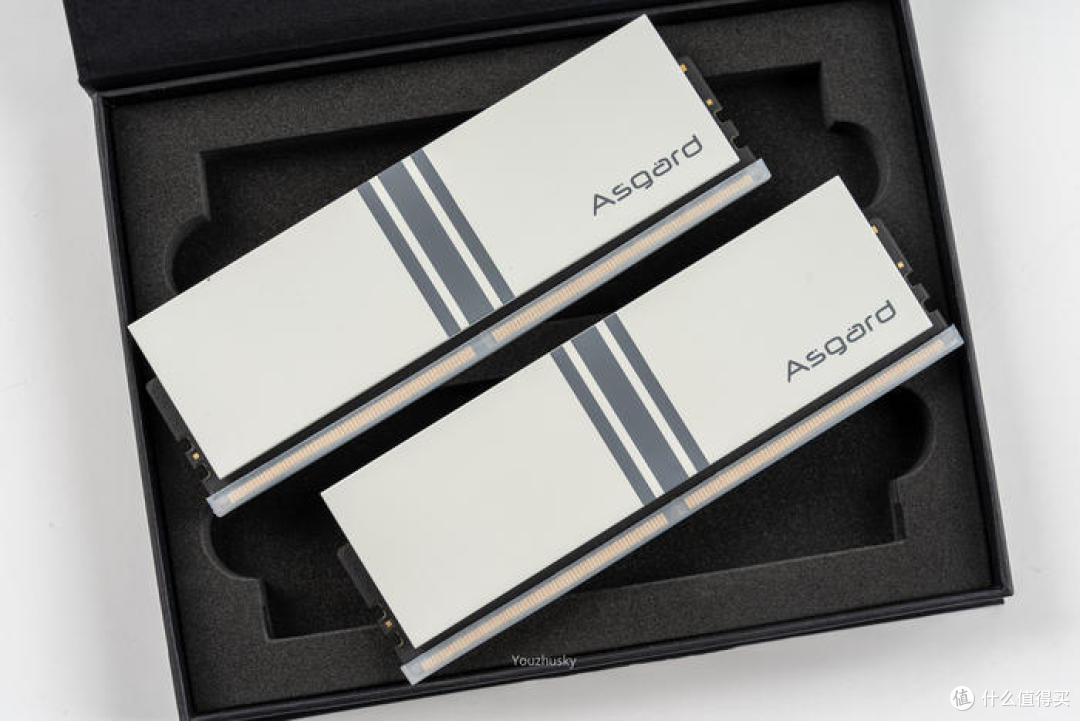

取出内存，拿在手上时，真的感觉到这款内存2mm铝合金的分量，上一次有这种厚重的感觉还是铂金统治者

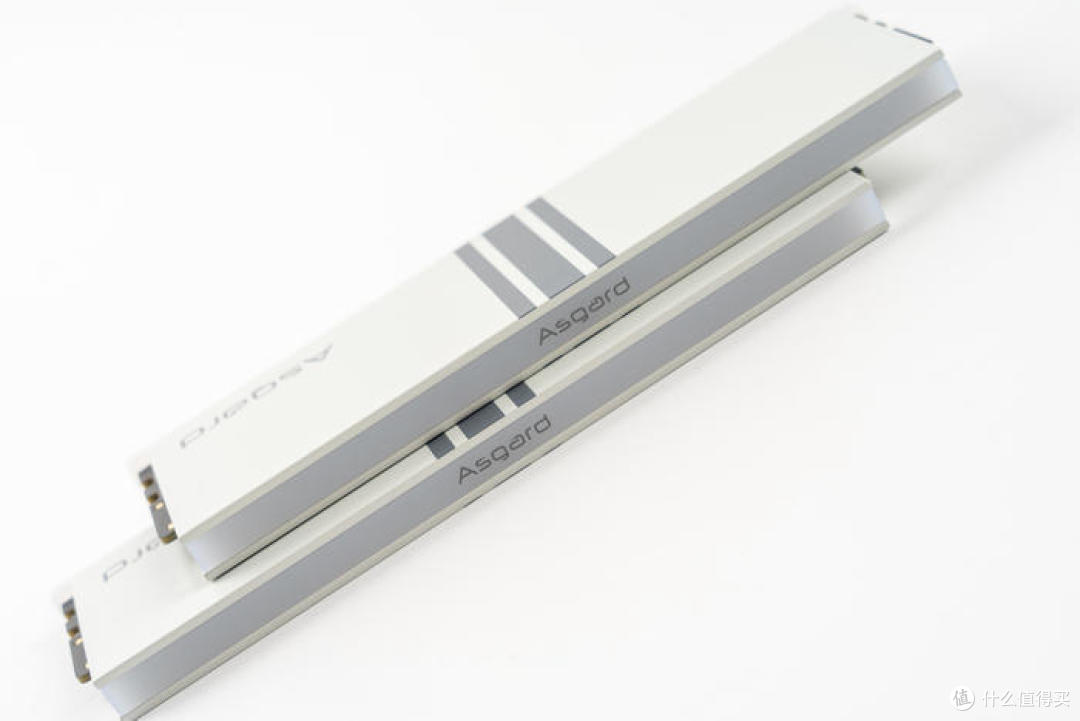

全身包裹的2mm铝制马甲，中间的导光条内部是8颗直列灯珠，均匀分布在PCB上，导光条中间的asgard在灯条亮起后也能展现

极地白色烤漆，手感细腻

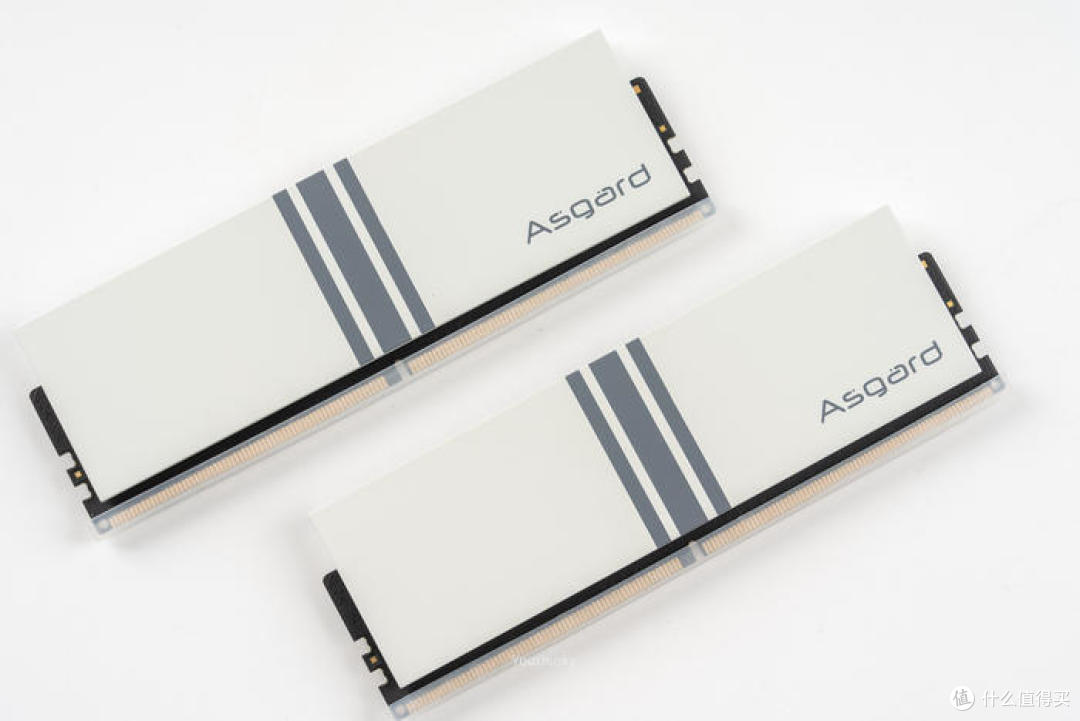

白色烤漆的本体与中间的三条灰色饰带修饰，右下角标注了ASGARD

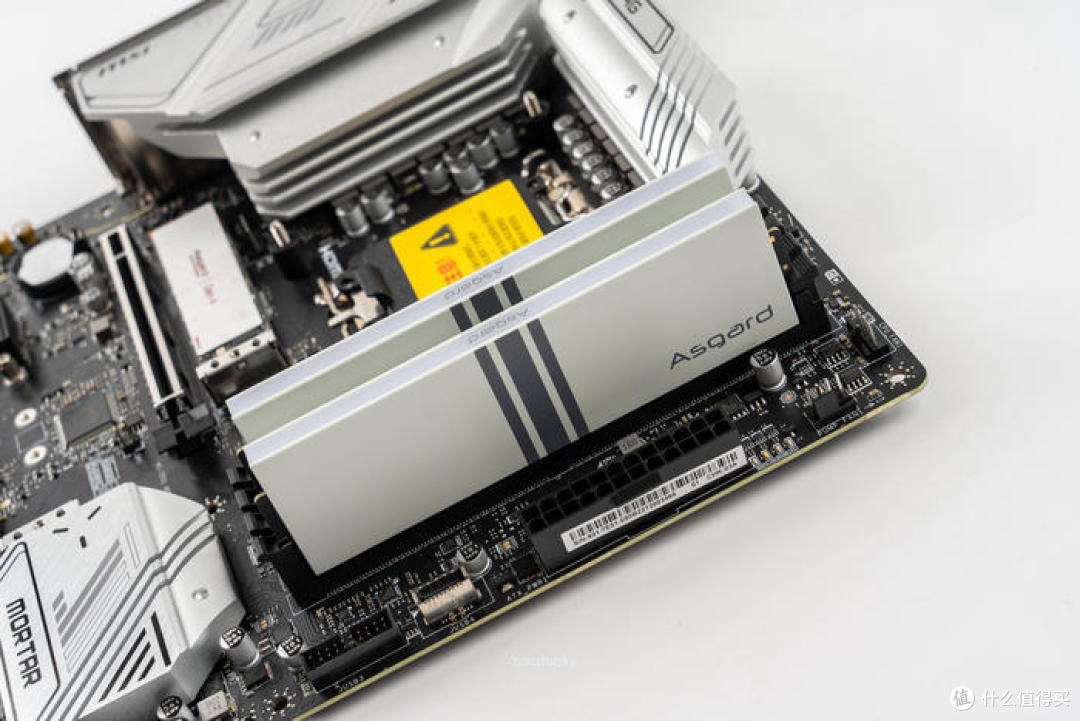

极地白烤漆在B760M迫击炮上的效果

阿斯加特（Asgard） AN4+ 2TB SSD

此次使用的固态硬盘同样来自国产品牌阿斯加特的PCIe AN4+，这款固态硬盘采用3.0架构的长江存储新一代TLC闪存颗粒和HMB及SLC cache技术，厂家提供五年质保，持续读取速度高达7000MB/S，持续写入速度高达6500MB/S，采用了NVME1.4的全新一代PCIe4.0规格和高速技术标准，这款SSD具有512GB、1TB、2TB三种容量，而这次的2TB版本在使用寿命方面最高可达1200TBW总写入数据量和150万小时MTBF平均故障工作时间

AN4+的包装内为固态硬盘本体和1颗SSD螺丝及1把小螺丝到，以及一本小说明书

AN4+固态硬盘的本体，其采用联芸1602的主控——MAP1602A-F3C，拥有2400MT/s的单颗芯片接口速度和四通道方案 ，以及采用基于晶栈Xtacking3.0架构的长江存储新一代TLC闪存颗粒

AN4+固态硬盘的本体背面是产品的防伪标签及序列号保修标签，2TB的1200TBW写入寿命以及五年质保也足够满足几年的使用了，从背面标签也可以看到这款固态硬盘为单面设计，正面采用一颗主控加两颗NAND布局

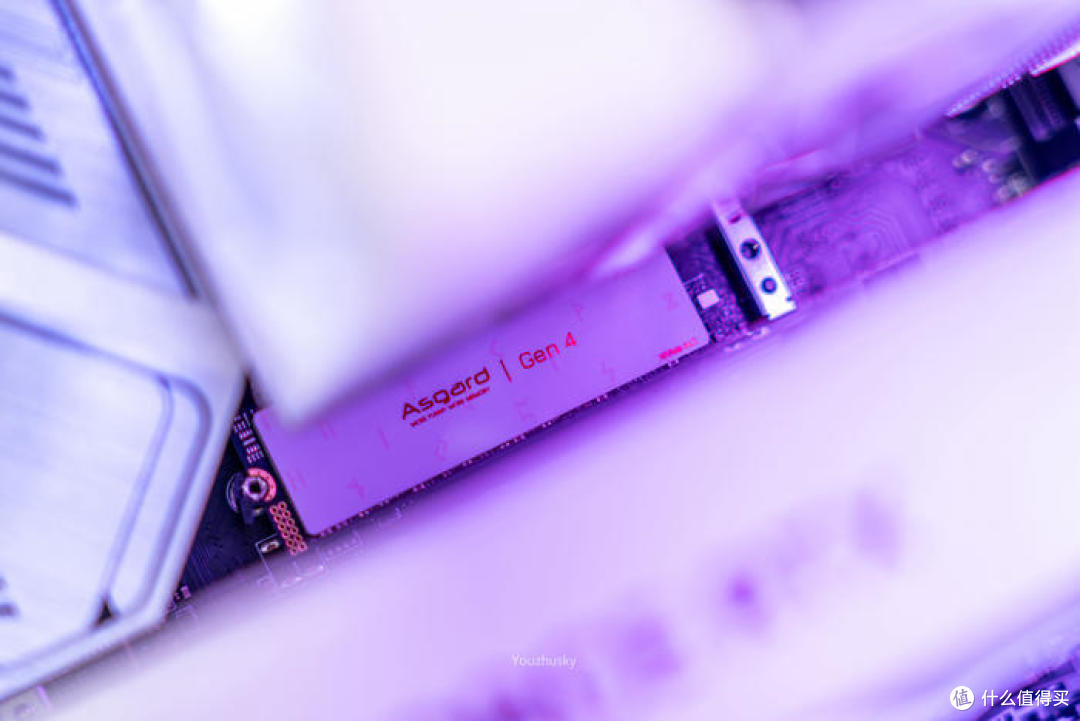

AN4+固态硬盘安装在B760M迫击炮中的第一条M.2

安钛克 Antec NE1000 白色 金牌全模组/ATX3.0电源

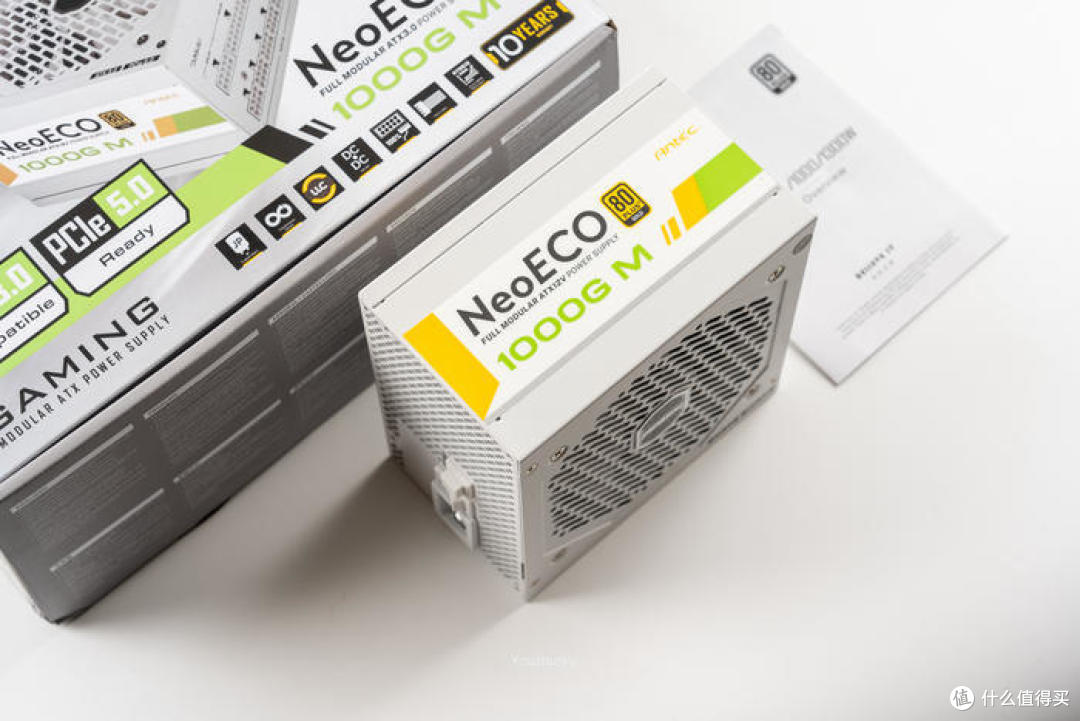

电源采用了安钛克新款支持ATX3.0和原生PCIe5.0的NeoECO 1000G M白色款电源，其转换效率高达92.71%，采用了全日系电解电容、全桥LLC谐振架构，支持智能温控启停和使用了140mm小体积设计，一款白色高颜值的ATX3.0电源，且更支持10年换新的质保

电源的本体采用140mm小体积设计，并且符合原生PCIE5.0和ATX3.0供电标准，风扇面中间有antec的logo，内部为支持智能启停的温控风扇

电源的正面铭牌，ATX3.0和PCIE5.0和型号NeoECO 1000GM一样醒目，其余同时也标注了其单路12V的电路设计，稳定性也来自于其全桥LLC谐振+主动式PFC+DC TO DC+同步整流的成熟稳定方案，以及六重保护电路设计

电源的侧面主要标注了幸好NeoECO 1000G M和 80PLUS金牌认证

电源的模组接口面也标注了幸好，而模组接头也都是纯白设计，其中1个600W的12VHPWR接口，以及提供6组CPU/PCIE接口

电源的出风口面也是全白设计，HYBRID MODE的ECO模式可实现50%负载下风扇停转

电源的全家福，线材也是纯白的扁线设计，使用下来感觉软硬适中

乔思伯（JONSBO）CR-3000ARGB版白色款

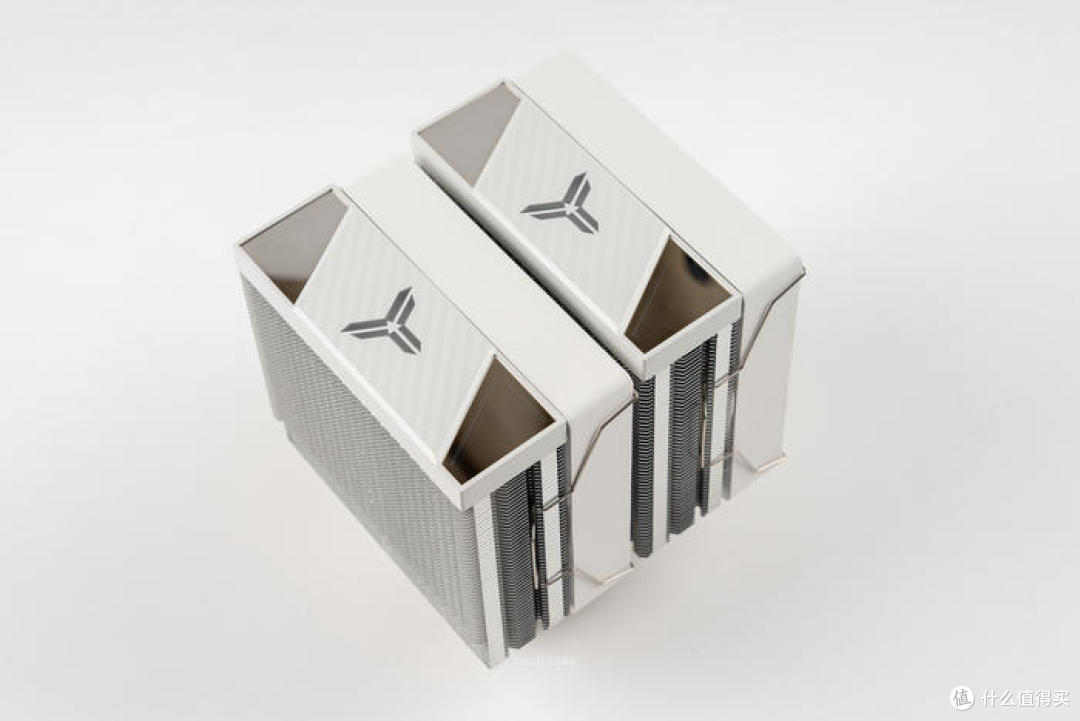

这次搭配乔思伯TK-1使用的散热器是乔思伯的CR-3000 ARGB 双塔双风扇的镀镍7热管散热器

这款散热器为乔思伯CR3000标准版的更新ARGB版，同时有黑色和白色，与标准版的不同之处在于散热器的顶部有幻境顶盖加持，内存一侧的风扇也更新为幻境ARGB风扇

幻境空间顶盖，上下两头与中间的logo都支持ARGB灯效

一边的风扇也采用ARGB幻境灯效设计，不过这次在使用中将ARGB装在了尾部，风扇为1500RPM的静音设计，风量可达59.48CFM，风压1.61mmH2O

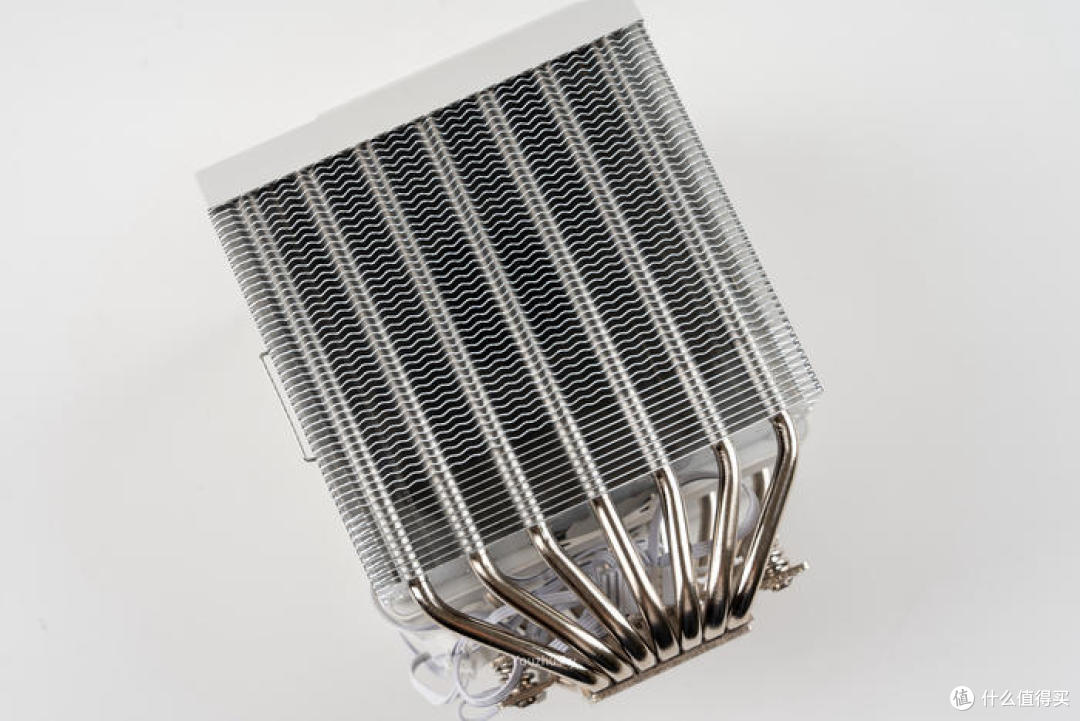

散热器为7根6mm镀镍逆重力热管

散热器侧面为规避内存设计，风扇安装高度比较高

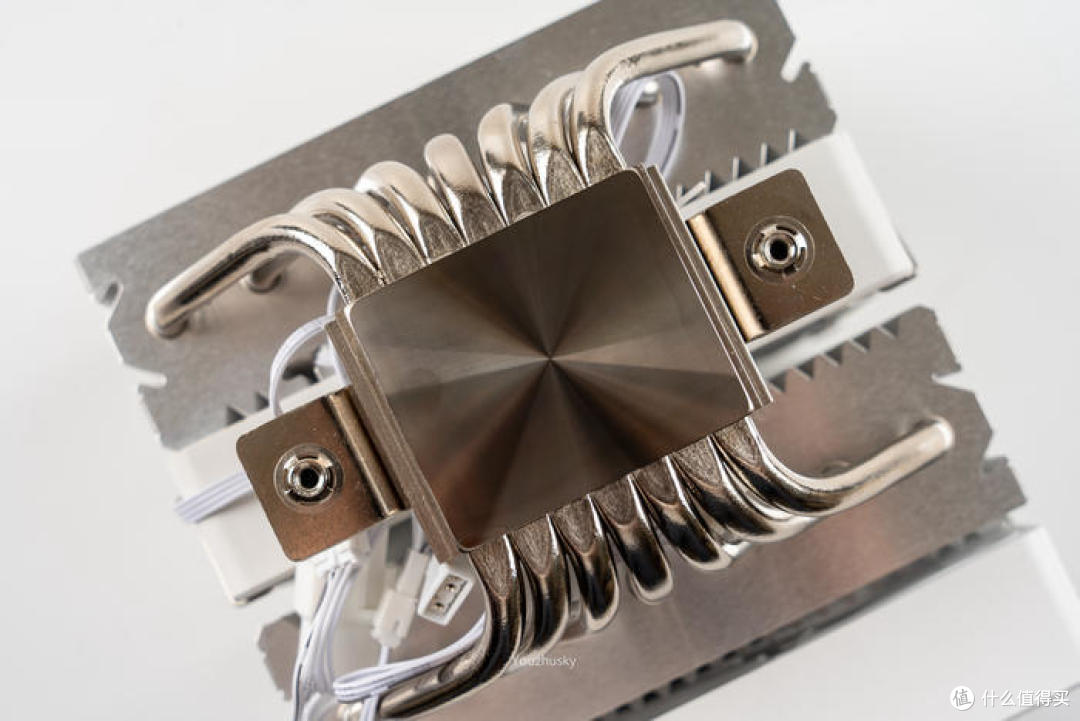

高精度CNC底面，微凸铜底设计

全套的金属扣具条，强度高更方便安装

乔思伯（JONSBO）ZG-120W白 三合一机箱风扇

这是乔思伯出品的免线拼接魔术接口的风扇，其中分为白黑两色并有正叶和反叶两种选择，此次为反叶白色的ZG-120W

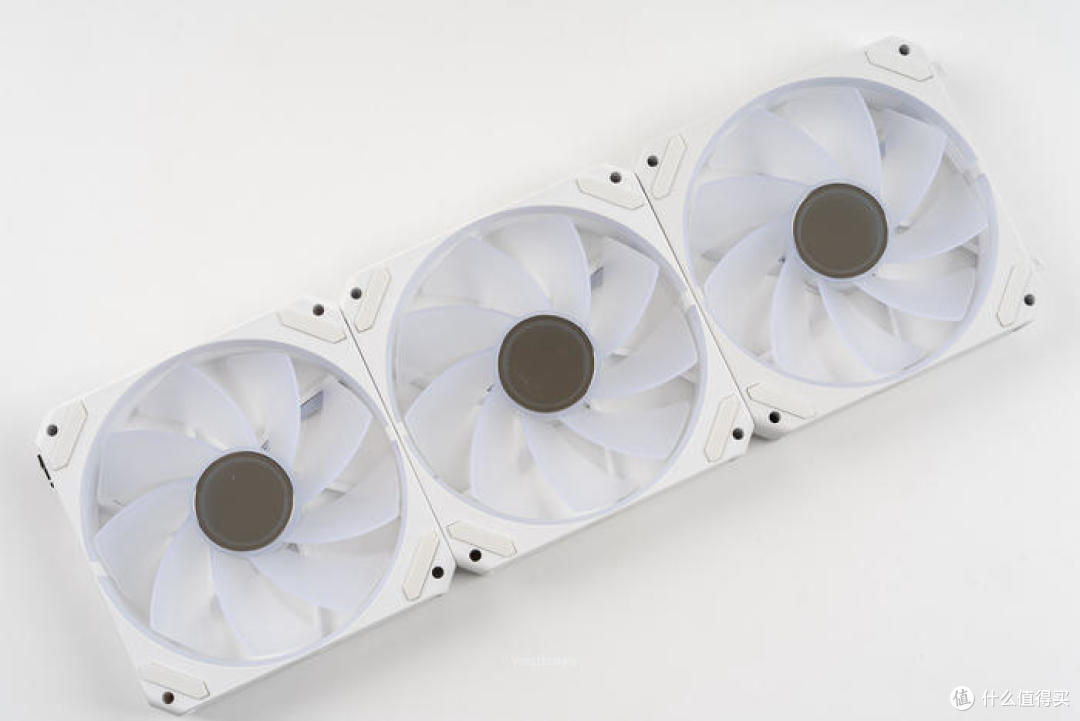

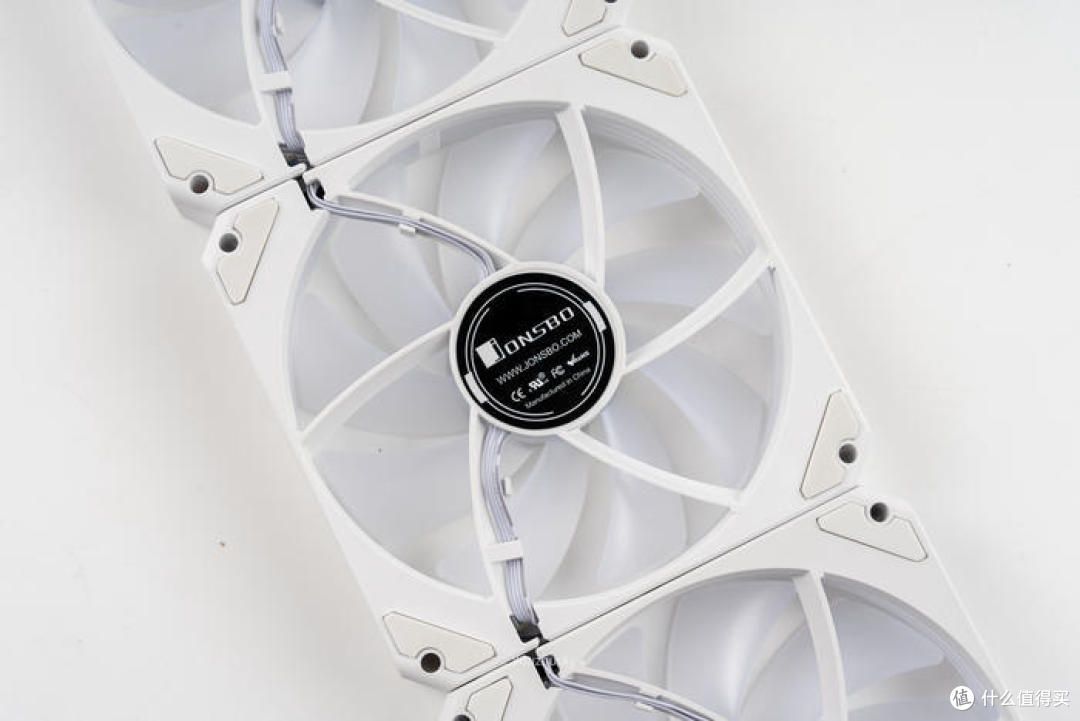

三把ZG-120W，通过简单的拼接即可接驳在一起，理线Easy，简单轻盈

九片散热风叶的反叶ARGB设计，中间为千层镜光效

ZG120W魔术风扇采用液压轴承，8片减震垫可减少共振及额外磨损，支撑脚的导风扰流道效能提升风量

风扇的魔术接口，一正一反的拼接设计

乔思伯（JONSBO）彩虹桥DY-2 24pin 电源霓虹线+彩虹桥DY-2 8pin*2 显卡霓虹线

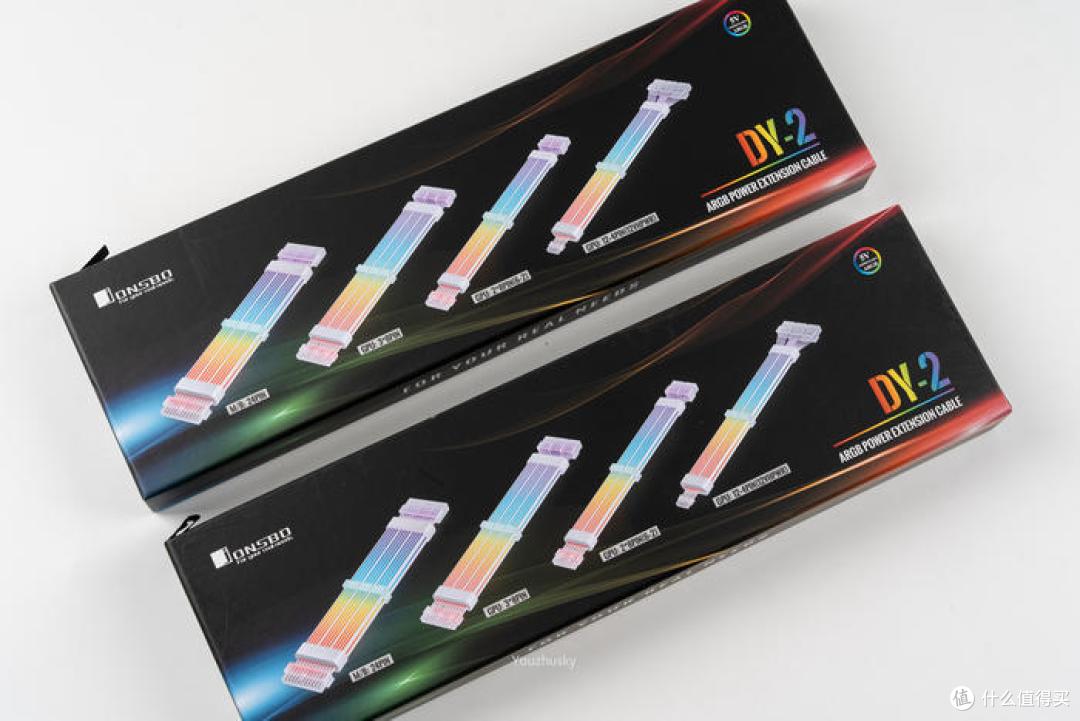

乔思伯也出了霓虹线，这次TK-1的装机使用单8P的4060金属大师，所以使用了一条24Pin电源霓虹线和一条8pin显卡霓虹线，两条线包装一致正面标注了DY-2系列具有4种线材，区别只在背面标注

霓虹线打开方式特别，采用侧边拉条侧拉开转出方式，内部霓虹线泡棉包装保护到位

DY-2的一条24pin电源线和一条8pin*2的显卡线，24pin电源线总长285mm（线缆长240mm），8pin*2显卡线总长345mm（线缆长300mm）

正反面一致，且可双面光效展示，只是中间的固定扣方向不一样，而灯效连接的接口也为标准的ARGB接口并有公母头可串联设计

线缆细节

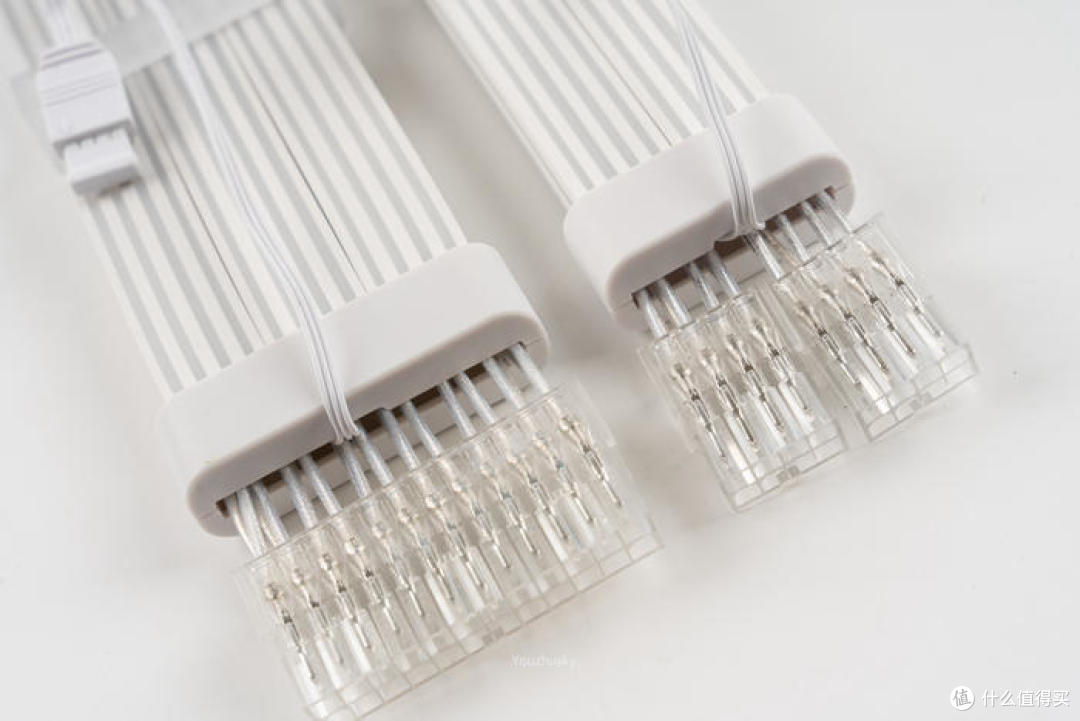

标准的24pin与8pin接口

与电源连接的公头设计

整机测试

CPUZ 测试intel i7 13700KF的单核860分，多核12275.1分​

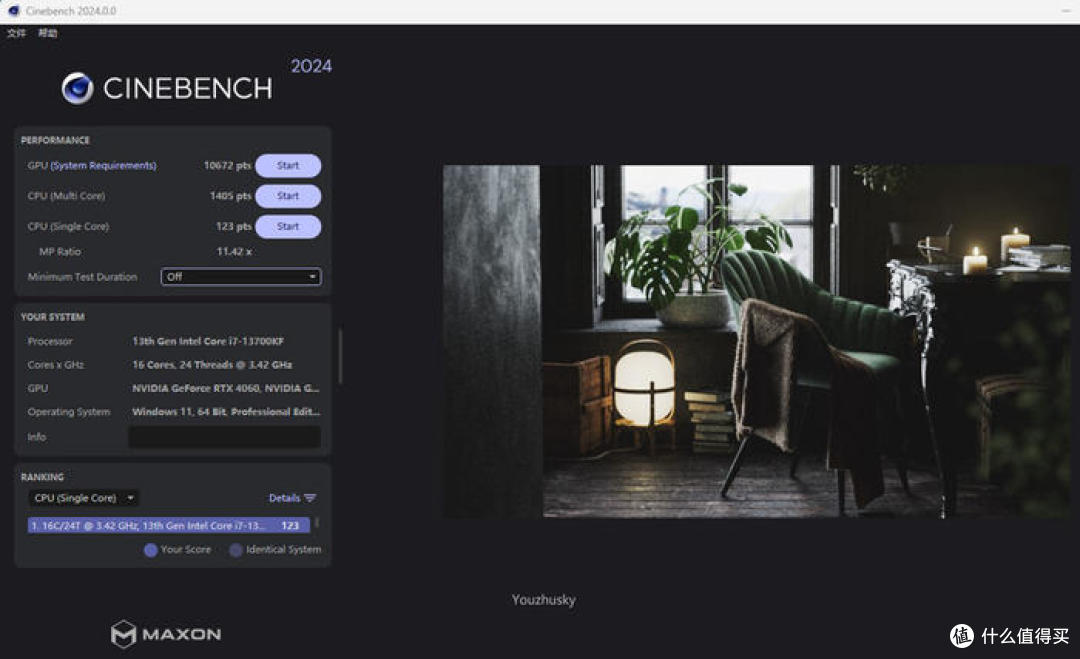

CineBench R24新版软件测试成绩GPU成绩10672 多核1405 单核123

CineBench R23 测试成绩单核 2110 多核20630

CineBench R20 测试成绩单核 806 多核8694

阿斯加特 瓦尔基里DDR5-6400 极地白RGB CL32内存的SPD信息，显示了该款内存采用SK HYNIX Adie颗粒，并同时支持intel XMP3.0与 AMD EXPO双重认证，皆可超频至DDRR5-6400频率和 CL 32-38-38-90的时序，1.35V电压

阿斯加特 瓦尔基里DDR5-6400 极地白RGB CL32在微星B760M迫击炮上使用默认的XMP超频之后测试内存的带宽读取100.6GB/S、写入87.4GB/S、拷贝89.4GB/S，延迟66.3ns

A-DIE颗粒哪能止步于此，继续冲击吧，使用B760M迫击炮的微星内存看家本领MEMORY TRY IT ！使内存超频至DDR5-7400 CL38-46-46-119（1.40V）之后，测试可得内存带宽性能已经达到读取109.9GB/S、写入97.6GB/S、拷贝99.6GB/S，延迟63ns，可以说已经完全脱胎于DDR5-6400的频率成为超高频内存，且内存测试testmem也能稳定通过，再高没有再上，毕竟这1.40V下的成绩已经杠杠的了

而对于内存频率提升之后的应用能力测试，使用了古墓丽影·暗影的1080P分辨率的超高特效并开启DLSS作为测试，默认DDR5-6400超频下测试为FPS91，而在DDR5-7400超频之后为FPS97，并且在对比中发现游戏中提升最明显之处在于最低帧，直观反映到游戏中的表现为游戏的帧率波动减小和卡顿情况明显要高频内存游戏表现更好

阿斯加特AN4+ 2TB SSD固态硬盘在 CrystalDiskMark中的测试成绩，基本符合HMB及SLC Cache技术和基于晶栈Xtacking 3.0架构的长江存储新一代TLC闪存颗粒的表现，且2TB版本拥有高达1200TBW的5年质保与150万小时的MTBF

PCMARK10测试办公生产力及数位内容创作得分8846

鲁大师综合性能得分 202万

2077在1080P分辨率超级光线追踪特效下开启帧生成的DLSS3测试平均98PS

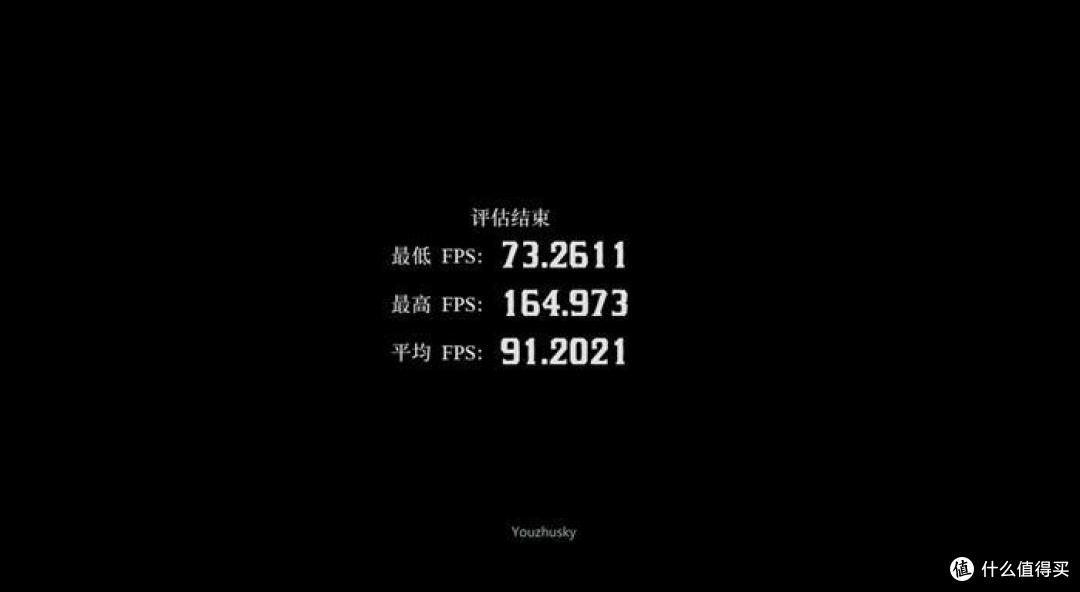

荒野大镖客2在1080P分辨率最高特效下开启自动DLSS3测试平均91PS

地平线5在1080P分辨率在极端特效下开启帧生成的DLSS3测试平均112PS

FARCRY6 在1080P分辨率的极高特效下测试平均109PS

刺客信条·英灵殿在1080P分辨率极高特效下测试平均101PS

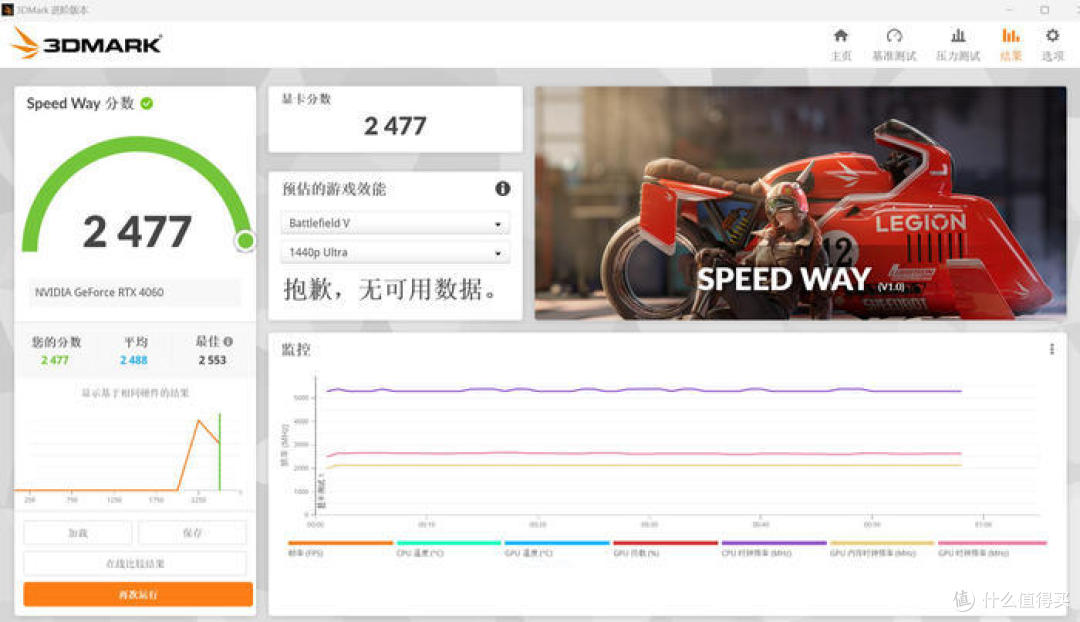

3DMARK SPEED WAY 测试成绩2477

3D MARK PORT ROYAL 光线追踪测试成绩 5908

3D MARK TIME SPY EXTREME 测试成绩 5291

3D MARK TIME SPY 测试成绩 11187

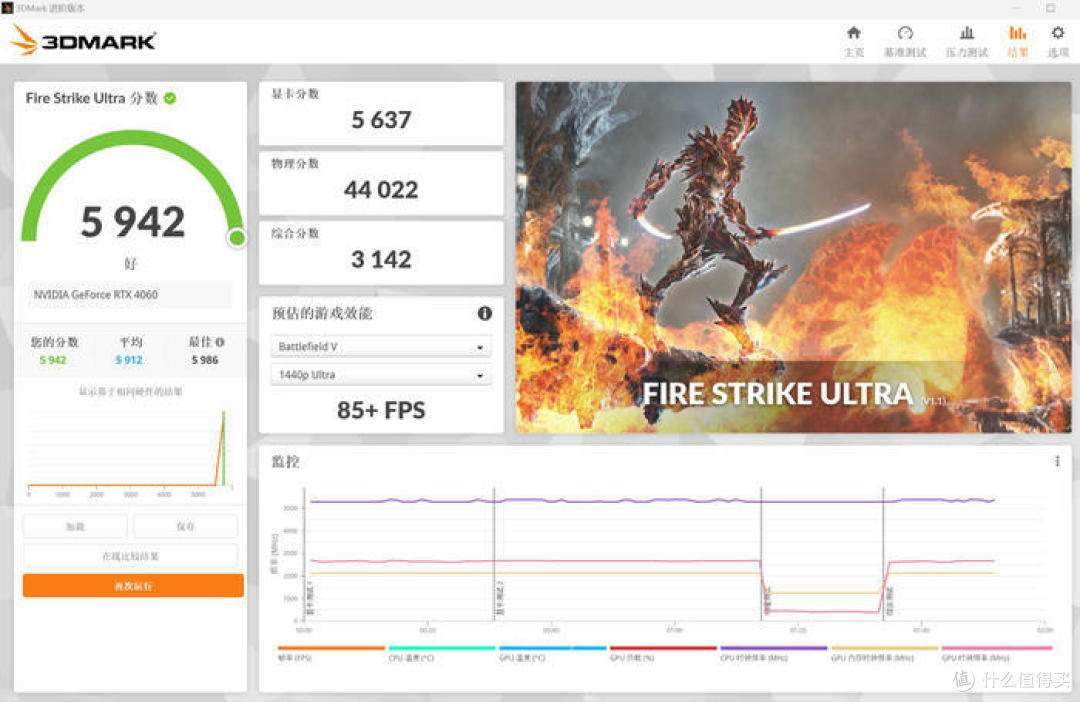

3D MARK FIRE STRIKE ULTRA 测试成绩 5942

3D MARK FIRE STRIKE EXTREME 测试成绩 12644

3D MARK FIRE STRIKE 测试成绩 26666

以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览

全文完
