联想拯救者135W USB C转方口诱骗线拆解报告 type c转Slim 方口笔记本充电线 C140 C135氮化镓PD充电线

购买理由

根联想官方介绍，拯救者7000P 2022款、拯救者9000P 2022款、小新Pro16独显版 2022款机身上的方口均支持135W私有协议，使用C135氮化镓充电器搭配方口转接线可获135W充电效果。其它2021款或更早发布的机型，通过C135氮化镓充电器搭配方口转接线最高可获100W充电效果。此线内置魔改E-Marker芯片 ,兼容PD 100W通用快充标准。今天到手来拆解一下，看下内部的做工和细节，细看私有协议具体是什么鬼？

关键词：应用背景 外观测试 拆解

应用背景

联想拯救者 C135 C140原装标配线，本文重点为标配线之 type c转方口线介绍和拆解。

外观测试

该供电线采用TPE材质，两头插头和线材之间防折弯加固处理，线长1.5米，支持20V/6.75A输出，也就是高达135W。

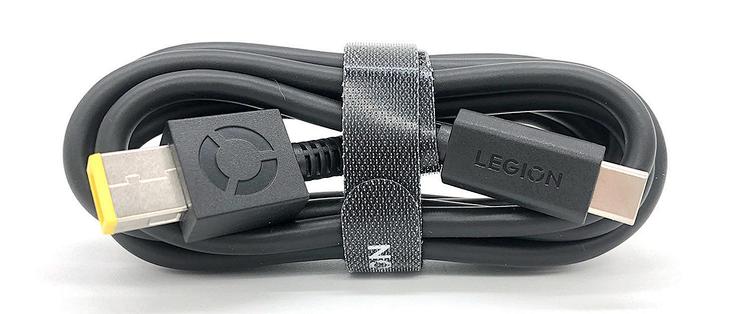

USB C TO Slim 线缆单独实物拍摄，也就是我们说的type c 转方口线缆。方口线通体黑色，线身粗壮且柔软，触感接近类肤，两端线头外壳均磨砂处理，方便插拔使用。此外USB-C端头外壳上还注塑压印LEGION品牌logo。

重量为66.08g.

整体方口线长度约为154cm。

USB-C公头内部特写，金手指触点12PIN。另一端方口公头内部是黄色塑料，针脚镀金处理。

线直径4.81MM。

拆掉绑带，没有像硬线那样弹开，很容易塑形。

过测试仪读出内置Emarker芯片信息，支持PD3.0 USB2.0 20V 5A.

拆解

接下来进入拆解环节，美工刀直接划拉开，接口側截面如图。USB-C公头点焊钢套，十分牢固不易损坏。

完全切掉包裹层，内部金属保护壳上下合盖式包裹。端子钢套卡扣通过卡扣固定。插头内部填充硬胶绝缘固定，更加耐用。

拆开金属钢套，插头内部全部被硬胶填充固定。

拆下钢套，PCB小板采用高温胶带缠绕绝缘。

电源输入端使用微源半导体LP3993超低噪声稳压器为端子上的芯片供电，LP3993是一颗200mA输出电流的稳压芯片，输入电压高达28V，丝印2W表示输出电压为3.3V，采用SOT23-3封装。

拆掉USB-C端子的外壳，触点正负极加宽，连接处镀厚金，不易氧化更加耐用。USB-C口控制器采用慧能泰HUSB238，用于接口输入电压控制。这是一颗极简的USB PD Sink（PD受电端芯片，也叫PD诱骗芯片）芯片，已经通过USB-IF PD3.0认证，TID 号3666。HUSB238耐压可达30V，功耗非常低 ，使用极简，支持使用外置电阻编程输出电压和电流，传输额定功率最高可达100W。

端子内部的E-Marker芯片丝印332A，为慧能泰HUSB332A，HUSB332A是USB Type-C电子标签芯片 (USB eMarker)。它同时支持 USB Type-C 规范 2.0，USB Power Delivery 规范 3.0, USB4规范和雷电三（Thunderbolt 3）规范，支持USB PD3.1 EPR扩展功率范围。已经通过了USB-IF协会认证，TID号：4324。HUSB332A内部集成Ra电阻，集成VCONN二极管，可实现零外围设计。自带的烧写存储单元(OTP)可支持多次烧写。HUSB332A也可以支持通过 CC引脚实现Type-C成品头或者成品线缆系统烧写。

HUSB332A的CC，VCONN1和VCONN2引脚支持25V高耐压。HUSB332A提供DFN2×2-6L，DFN2×2-8L，DFN2×3-8L和WLCSP-6B封装。适用于USB PD线缆和USB4被动线缆。

线缆剪断后，截面可以看到内部四根电力线芯，其中两根红色是正极，黑色为负极。

剥线钳切开硅胶包裹层，内部有金属屏蔽层缠绕。

线缆拆解一览，依次是外皮，屏蔽网，屏蔽铝箔和电力线芯，这款线缆只起到单纯供电作用。

屏蔽铝箔下面是5条填充白色棉线，可以让线保持一定的柔软度，起到润滑作用。

两条红色正极电力线芯特写，镀锡铜线，内部掺有抗拉线增加强度。

方口电源线接口继续拆解。插头采用注塑包裹，手感良好，内部填充硬胶绝缘固定，更加耐用。

内部填充硬胶牢固，用美工刀和尖嘴钳一点点的剥。

接口差不多搞面目全非，电源负极连接金属外壳，负极与ID识别针脚之间连接的电阻阻值为1KΩ。（红色方框内）

总结：

拯救者135W USB-C快充生态包含C135 C140 氮化镓充电器、USB-C转联想方口数据线，可以让笔记本在USB-C输入接口上获得135W私有便携快充，也可以让135W氮化镓充电器通过转接向方口输出135W，更高的供电标准让笔记本比使用100W PD充电器性能释放更强悍，且体积小更便携。另外，转接线也兼容USB PD标准，方便大家利用手上的USB PD充电器转接成DC方口输出，具体的兼容性如下。拯救者新款2023、2022全系、小新Pro 16新款以及小新Pro 16 2022独显版都没问题。需要注意的是，2021款的拯救者机型暂时不支持方口充电。

值得一提的是，C140氮化镓充电器是送了一根USB-C to C的线，不是方口的，买之前先确认下，不然还得买这个转接线，不然折腾一下就闹心了！
