黑金风冷主机——ROG Z790 HERO+追风者 G500A 机箱装机展示
2022-12-29 22:13:07
1点赞
7收藏
2评论
Preface：
此次ROG Z790 HERO+索泰 4090天启OC+追风者 G500A 机箱装机展示。追风者 G500A 是一款 ATX 中塔机箱，主打高气流散热设计，拆装更便捷，整机尺寸：500x240x515mm，前面板和顶部面板均采用 1mm 超细性能网格设计，兼顾了高气流和防尘功能，同时前面板预装 3 颗 14cm ARGB M25风扇，可悬挂在机箱外侧节省内部空间。内部硬件兼容方面，塔式风冷最高185mm，显卡最大435mm，旗舰级高功耗硬件也可轻松应对。前面板支持最大 420 冷排，最多 3 颗 12/14cm 风扇；顶部支持最大360冷排，最多 3 颗 12/14cm 风扇， 需要注意的是，风扇可同时安装 6 颗 14cm，但是前方 420 和顶部 360 冷排不可同时兼容安装。
其他硬件方面使用 intel 13 代平台，主板使用了拥有 20+1 供电模组（90A）的华硕 ROG MAXIMUS Z790 HERO，显卡使用 24+4 相高规格供电的索泰 ZOTAC GeForce RTX 4090 天启 OC，天启之翼 2.0 散热引擎让散热能力更进一步；内存使用宇瞻 Apacer NOX DDR5 5200 电竞内存，无光矮马甲设计，风冷好选择 ；固态使用 XPG 翼龙 S50Pro 2000GB，电源来自追风者 AMP 850 金牌；散热同样来自追风者伯乐 T6 双塔风冷，支持intel、AMD全平台（含LGA1700、AM5）。
下面进入装机环节。
硬件配置清单：
CPU：intel i7-13700K
主板：华硕 ROG MAXIMUS Z790 HERO
显卡：索泰 ZOTAC GeForce RTX 4090 天启 OC
内存：宇瞻 Apacer NOX DDR5 5200 电竞内存 16GBx2
SSD：XPG 翼龙 S50Pro 2000GB
电源：追风者 Phanteks AMP 850 Black
散热：追风者 Phanteks Polar 伯乐 T6-120 Black
机箱：追风者 Phanteks G500A DRGB
风扇：追风者 Phanteks M25-120 Black x3
一、整机展示。
整机黑色调，金色RGB灯效（R34，G10，B0）点缀，黑金搭配。

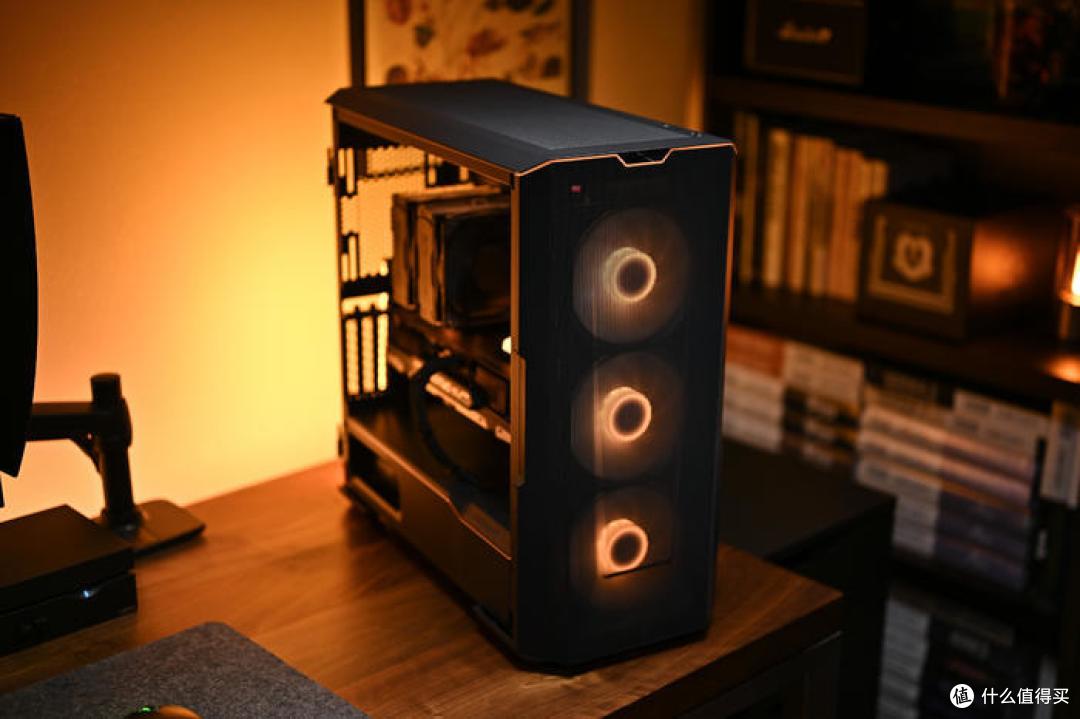

主机各角度展示。
左右面板磁吸式开合设计，非常的厚重，在机箱尾部设计有可拆卸转抽，既方便开合又方便拆装。
前方3颗14cm 追风者 M25 ARGB 进风风扇灯效。机箱正面 Mesh 网孔金属面板，1mm 网孔提高透气性和防尘效果，机箱底部面板表面做了不规则凹凸设计。面板内部增加了模组化的散热支架，除了安装散热器时更加方面以外，由于无筋条遮挡，风扇灯效更美观。
最上方是开关机键，倒置梯形设计，并带有双无限环纹理。机箱顶板和前面板交汇处 RGB 灯带灯效，支持主板 ARGB 同步。
机箱顶部同前面板整面 1mm Mesh通风网孔设计，上部安装的 3 颗追风者 M25 120 灯效。
机箱前置 I/O 设计在机箱顶部右前侧，从上到下分别为：1x3.5mm 多功能音频接口、 2xUSB3.1 Type-A 接口，1xUSB3.2 Gen2 Type-C 接口，2x灯光控制按键。
侧板与顶板交汇处的 LED 灯条，支持幻彩灯效及主板同步。
移除机箱左侧钢化玻璃侧板，主板侧展示。
来看主板侧内部各硬件情况。
追风者 Polar 伯乐 T6-120 Black 双塔风冷散热。
顶部磨砂盖板阳刻有追风者 Phanteks Logo。

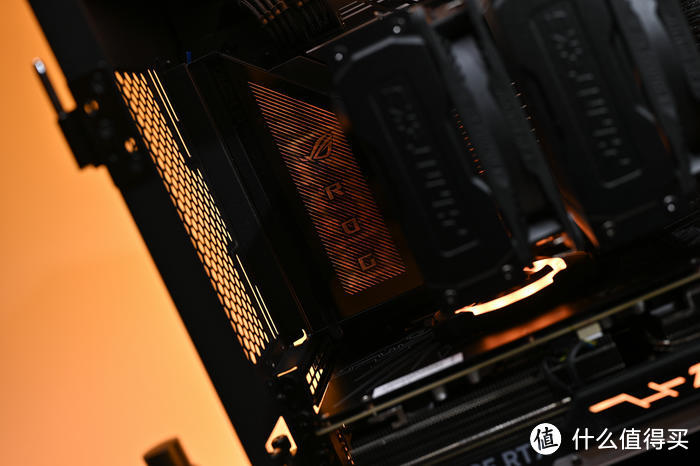

ROG MAXIMUS Z790 HERO 供电 I/O 散热装甲单面镜+LED 点阵灯效。

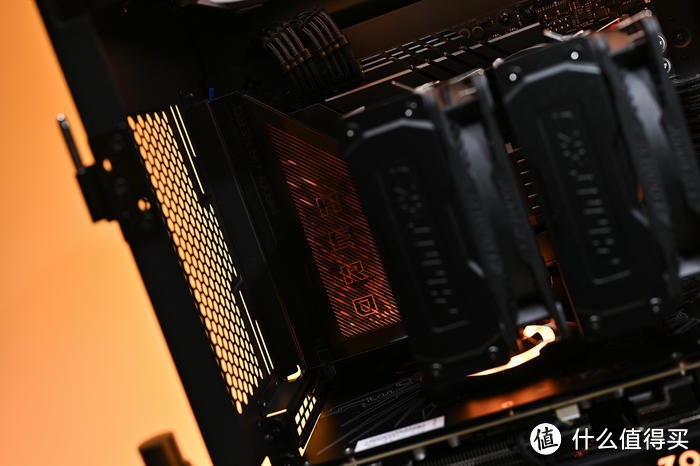

加入 Polymo 动态灯效，可同时呈现 2 种图案，可呈现 ROG/HERO 两种图案，并支持动态效果，可变幻绚丽多彩的个性图案。

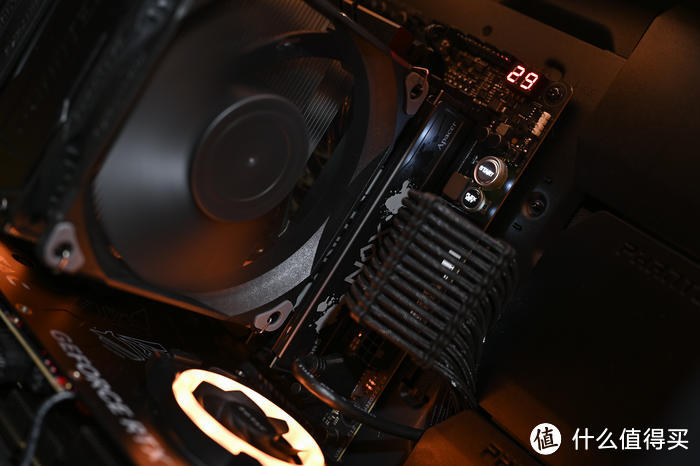

宇瞻 NOX DDR5 5200 电竞内存。
无光矮马甲的设计非常适合风冷方案的装机搭建。
索泰 GeForce RTX 4090 天启 OC 侧面灯效。
显卡背部两颗天启之翼 2.0 散热风扇灯效。风扇和背板组成天启之翼 2.0 散热引擎，左右两个风扇分别为吹风、吸风设计。
让风流遍及显卡背面 PCB 等散热死角，让热量无处遁形。
中央盾鳞 2.0 仿生风扇外圈形启世之环龙鳞灯效。
ROG MAXIMUS Z790 HERO 主板左下方散热片上的 败家之眼 Logo 标识。
侧板与顶板交汇处的 LED 灯条灯效。
电源仓开槽设计，追风者 AMP 850 Black 金牌电源内置其中。
前方 3 颗 14cm 追风者 M25 ARGB 进风风扇背部灯效。
顶部三颗追风者 M25 120 风扇灯效。
移除机箱背板，可见得益于追风者 G500A 优异的线缆管理盖板，外部看不到一根杂线。

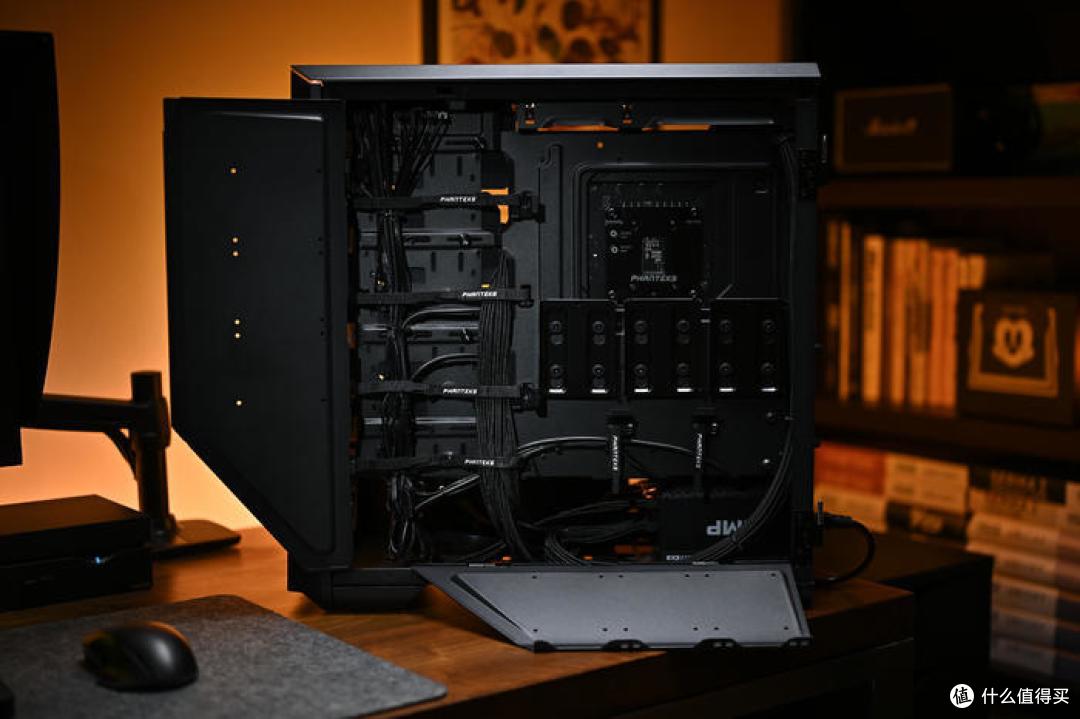

打开两个背部理线盖板，背部理线展示。
追风者 AMP 850 Black 金牌电源。
机箱尾部左侧为主板 I/O 接口，右侧是 12/14cm 风扇安装位。
下方上部为显卡接口，右侧是 3 槽位显卡竖装安装位，下方是电源接口。
二、配件开箱。
主板选择了华硕 ROG MAXIMUS Z790 HERO。
华硕 ROG MAXIMUS Z790 HERO 延续了 Z690 HERO 外观，主板采用最新的 Z790 平台设计，搭载20+1供电模组（90A），配备双 ProCoolⅡ 高强度供电接口，轻松驾驭 13 代酷睿 i9 旗舰处理器。
主板 I/O 和 VRM 供电散热片非常厚实并做了大面积斜纹镂空切割，使用导热管连接上方和左方的散热片，并使用高传热系数的导热贴压制电感和供电模组，更有背板辅助被动散热，增加了散热面积提高了散热能力，保障主板供电低温高效运行。
LGA1700 底座，接口盖板上的 ROG 标识。
ROG MAXIMUS Z790 HERO 提供了四个最高支持 128GB DDR5 7800Mhz 的内存插槽，右上角标配 Debug 侦错灯、独立开关机和重启键方便裸板超频使用。
主板依然配备显卡快拆按钮 PCI-E SLOT Q-RELEASE，只需一键按下即可快速拆下显卡，非常方便。旁边有一个前置 USB 3.2GEN 2X2 20Gbps Type-C 接口，额外的 PCI-E 6-PIN 连接电源，可使接口最高输出 60W 充电功率。
主板 CPU 供电为双 8Pin 设计，8+8-PIN PROCOOL II 确保供电输入稳定和保持低温。
供电 I/O 散热装甲单面镜+LED 点阵设计，加入 Polymo 动态灯效，可同时呈现 2 种图案，可呈现 ROG/HERO 两种图案，并支持动态效果，可变幻绚丽多彩的个性图案。左上角还有银色 MAXIMUS HERO 字样。
主板下方通体覆盖大面积厚实的散热装甲，PCH 散热器的外观银黑条纹组成的ROG信仰之眼，无 ARGB 灯效，个人更喜欢这样有金属质感的无光设计。两个PCIe5.0 x 16 扩展插槽的表面均有金属保护罩，提高接口强度的同时还可以避免信号干扰，下方还有一个 PCIe 4.0x16 插槽。第一条 PCIE X 16 支持最高 PCI-E 5.0 X16，第二条 PCIE X 16 支持最高 PCI-E 5.0 X 8 （以上 2 根共享 CPU PCI-E 5.0 X16，提供 X16/X0 或 X8/X8 的组合），最下方PCIE x16 实际为 PCI-E 4.0 X8 的通道，方便支持 ROG HYPER M.2 CARD 上的双 PCI-E 4.0 X4 M.2 SSD。
拆除厚重的散热片，可以看到主板提供了 3个M.2 数据接口，均预贴了导热贴，均支持 M.2 Q-LATCH 快装快拆设计，其中两个支持 PCIe4.0x4，另一个支持 PCIe4.0x4&SATA 模式，最上方为直连 CPU。
华硕自家 SUPREMEFX 设计，内含 1 颗 REALTEKALC 4082 CODEC，还有 1 颗外置的 ESSS ES9218PQQUAD DAC 芯片，和多颗声电容提供逼真的游戏音效和动听的听觉感受。
配备 6 个 SATA 6G 存储端口。
主板背面是一整面金属背板，这是 HERO 主板头一次享受如此待遇，中央斜纹几何图案和暗纹设计，右下角是巨大的败家之眼 Logo 设计。
接口方面是非常丰富的，从上到下分别为：1 x BIOS FLASHBACK 按钮、1x CMOS 按钮、1 x HDMI 2.1 端口、4 x USB 3.2 Gen 1 5Gbps Type-A 接口、2 x Thunderbolt 4 Type-C 40Gbps 接口、5 x USB 3.2 Gen 2 10Gbps Type-A 接口、1 x 2.5 Gbps 有线网口、1 x USB 3.2 Gen 2 10Gbps Type-C 接口、2 x Wi-Fi 6E 无线天线接口、5 x3.5mm 音源孔、1xOptical S/PDIF 输出音源孔。
附件非常丰富：Wi-Fi 天线、ROG HYPER M.2 CARD、M.2 导热贴、4 根 SATA 线、1 个 Q CONNECTOR（机壳排线集线器）、USB 随身碟（内附驱动与说明文件）、多颗 M.2 螺丝和螺柱和软垫、RGB/ARGB 延长线、ROG VIP 卡，还有一个VRM 风扇支架和一个内存风扇支架。
ROG MAXIMUS Z790 HERO的包装盒内还附赠了一张 ROG HYPER M.2 CARD 拓展卡，单槽位设计，通体由两块厚实的铝合金加工而成，可以提供两个额外的 M.2 硬盘位，其中 1 个支持 PCIe 5.0。金属装甲非常厚实，预贴导热贴，为固态硬盘稳定运行提供低温保障。
侧面的 ROG 标识。
显卡选择了索泰 ZOTAC GeForce RTX 4090 天启 OC。
打开包装首先映入眼帘的是一张金闪闪的天启姬卡片，非常漂亮。
显卡正面展示。索泰 GeForce RTX 4090 天启 OC 正面延续了30系天启的设计元素，采用三风扇设计，显卡导流罩布满了各种几何纹路和棱角，黑色主色调搭配银鳞合金甲片，增加显卡结构强度的同时让显卡外观更加有质感。这款显卡采用了全新升级的高效冰芯 VC 散热系统，搭载盾鳞 2.0 仿生扇叶、大面积 VC 均热板、七根冰脉 2.0 热管、全覆盖高密度镀镍鳍片，对流穿透散热设计，能大大提高显卡散热效能，释放核心全部潜能。显卡整体尺寸为：376x150x74mm，3.5 槽设计，基于 GeForce RTX 4090 图形核心设计，配备 S.E.P2.0 供电系统，24+4 相高规格供电，拥有流处理器 16384 个，显存 24GB GDDR6X，显存位宽 384-bit，核心频率 Boost: 2550 MHz，显存频率 21 Gbps，功耗 450W。
配备了三颗 11 cm 盾鳞 2.0 仿生风扇，提升扇叶面积，优化叶片曲率和鲨鱼鳞状仿生纹路，减少风噪，提高风量风压，双滚珠轴承设计，减少轴噪，延长风扇寿命，同时所有风扇均支持风扇启停功能，S.E.P System加成，低温低负载风扇启停，最大化减少噪音。中间风扇位外圈在通电后显卡中间风扇的 ARGB 灯效会亮起，形如龙鳞的部位就是启世之环。
显卡侧面展示。
侧边中间的 ZOTAC Logo ，为镜面半透明呼吸灯，点亮后会有 ARGB 灯效。上方是供电接口，规格为 1 x 12VHPWR，右侧还设有双 BIOS 切换按键，为玩家提供加速和寂静两种风扇控制模式，可在游戏过程中使用显卡上的按钮切换风扇散热策略。
显卡内置加厚，加高镀镍散热鳍片模组，提升鳍片散热面积及导热能力。
显卡背面标配金属背板，采用高强度合金材料一体铸形而成，增加显卡结构强度，有效保护PCB，提升显卡静电防护能力，同时背板尾部做了大面积开孔，方便正面风扇将鳍片热量从此处快速排出，提高散热效率。背板上的双翼元素源自于天启姬的钧天装甲，在背板设计了两个卡槽，可以插入包装内随附的两个 RGB 小风扇为显卡辅助散热，下方还印有 ZOTAC 和GEFORCE RTX 字样。
此次配备了天启之翼2.0散热引擎，左右两个风扇分别为吹风、吸风设计，让风流遍及显卡背面PCB等散热死角，让热量无处遁形。这两个小风扇升级了安装方式，采用无线触点式安装，不再像上一代还要带一根线，外观更整洁美观，值得一提的是这两个风扇还支持 FREEZE 自动停转功能，低负荷停转，最大化减少噪音并延长使用寿命。此外这两个风扇融入 ARGB 炫彩灯效，增加流光溢彩的丰富视觉效果。
侧面可见的厚重的散热鳍片，显卡低温的保障。
显卡尾部可以看到 7 热管设计，背板上还有三个支架固定螺孔。
接口方面配备了 3 个 DP 1.4a （ 最大支持 7680x4320@60Hz）以及 1 个 HDMI 2.1 接口（最大支持 4K 120Hz HDR, 8K 60Hz HDR），挡板为三槽位设计，并做了密集开孔散热，不锈钢镀镍设计长久不生锈。
包装的下层附件方面则附赠了：一对天启之翼 2.0 散热引擎风扇，一根一分四的 8pin 转接线，一套显卡支架，还有一本说明书和快速安装指南。
内存选择了宇瞻 Apacer NOX DDR5 5200 电竞内存。
取出内存，这是双 16GB 的套条，散热马甲为厚实的铝合金材质，触感细腻，结合内存内置的强化散热的 PMIC 电源管理晶片，可以让内存更稳定、更低温高效。表面咖灰色的底色，表面布满类似迷彩的涂装，以泼墨意像带出暗黑女神的神秘感，展现玩家个性。JEDEC 初始为 4800 频率，时序 40-40-40-77，电压 1.1V，JEDEC 预设 7 套，而 XMP 频率只有一套为 5200，时序 38-38-38-84，电压1.35V。
内存中央印有白字体NOX的Logo。
内存左侧居中位置则标注了 DDR5 字样，右侧中央则印有 Apacer Logo 喷涂。
固态硬盘采用了 XPG 翼龙 S50Pro 2000GB。
XPG 翼龙 S50 Pro 2000GB 采用标准的 M.2 2280 规格，这个规格是各大主板、笔记本厂商普遍使用的主流规格，PCB采用黑色设计，左侧为主控区域，右侧则是闪存颗粒区域。采用 NVMe 1.4 标准，连续读写速度皆可达每秒 5000/4000MB，无论是游戏读取、还是双盘互拷均比PCIe3.0 产品要高效不少，2000GB 的容量在满足各类使用场景需求的同时更可为 PS5 提供升级扩容。
右侧为存储颗粒部分，采用四颗 NAND 颗粒，为 XPG 自封装，512GB /颗，四颗合计组成 2000GB 标称容量。
左侧主控芯片采用 SMI 慧荣 SM2269XTF，这是慧荣推出的一款主流消费级 PCIe Gen4x4 NVMe DRAMLess 主控，采用12nm 制造工艺，内置 ARM Cortex-R8双核心处理器，运行频率为 650MHz，支持 NVMe1.4 和 PCIe Gen 4x4 接口规范。XPG 翼龙 S50 Pro 搭载 SLC 快取算法和 HMB 技术(Host Memory Buffer)，全局 SLC 动态缓存机制，在系统加载和数据缓存拥有独特优势；具备 LDPC(Low Density Parity Check Code，低密度机奇偶检查码)错误校正机制，与 AES 256-bit 高阶加密技术，确保数据传输的准确度以及安全性。
电源选择的来自追风者的 AMP 850W 金牌电源。
附赠了纯黑色模组线材。
这款 Phanteks AMP1000 是追风者与海韵共同研发的产品，海韵代工，通体黑色外观，具体尺寸为 140×150×86mm(LxWxH)，短小的身材可以更好的兼容到机箱，经过 80PLUS 金牌电源认证，电源顶部是一颗12cm流体动力轴承风扇，风扇罩上是追风者的Logo。
电源侧面是 AMP 标志，右上角有追风者的标识，下方是特殊的几何波浪线点缀。
背面铭牌贴纸。这款电源最高效率达到了 92%，+5V 和 +3.3V 输出电流 20A，合计输出 100W，+12 V输出电流 70A，合计 840W 等。

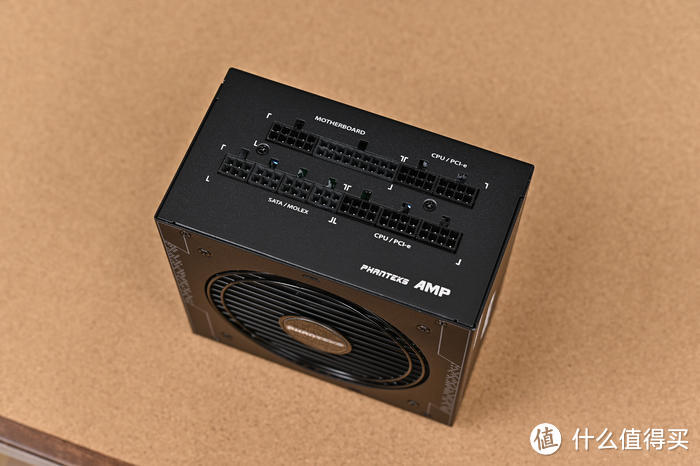

线材接口方面也很是丰富，这款电源采用了五组 CPU 与 PCIE 公用的输出端口。
电源尾部是一整面散热出风口，左侧是电源插孔、电源开关以及一个控制风扇转动的 HYBRID 技术物理开关实现 70% 以下低负载停转，从而得到零噪音的使用体验。
散热器选择了追风者最新的Polar 伯乐 T6-120 黑色无光款。
附件方面非常丰富，附赠了各型号扣具，支持intel 115x、1200、20xx、1700，AMD方面支持AM4以及最新的 AM5，附赠了一管高性能碳纳米导热硅脂，通过附赠的刮刀更易涂抹。同时附赠了降噪风扇线，将双风扇控制在 1500 转以内的舒适转速下。
这是一款双塔双 12cm 风扇CPU散热器，5年质保，免费扣具升级，支持intel 115x、1200、20xx、1700，AMD方面支持AM4以及最新的 AM5，附赠了一管高性能碳纳米导热硅脂。TDP 支持最大280W解热能力，高度 155mm，适应市面主流机箱。顶盖为磨砂设计，避免指纹残留，顶盖阳刻追风者英文 Logo。
伯乐T6 散热器散热鳍片密度非常高，塔体避让内存设计，可以支持最高 67mm 内存。
同时塔体避让主板 VRM 设计，让散热器无论在任何主板上都轻松安装。
底部为高光镜面 CD 纹微凸铜底增加 CPU 散热接触面积，同时铜底座和热管精准贴合焊接，散热更佳。散热器采用 6 根抗重力复合型热管，同时表面镀镍，增加抗氧化能力。
散热器附带两把追风者 M25 120 ARGB 黑色风扇。风扇全黑色外观，四角均有减震脚贴。参数方面最高转速 2000 RPM，风压 2.67mm H2O，最大风量 84.26 CFM。另外4Pin风扇线及 5V 3Pin ARGB 接口均可子母连接，方便多风扇串联。值得一提的是这款风扇具有五年质保。

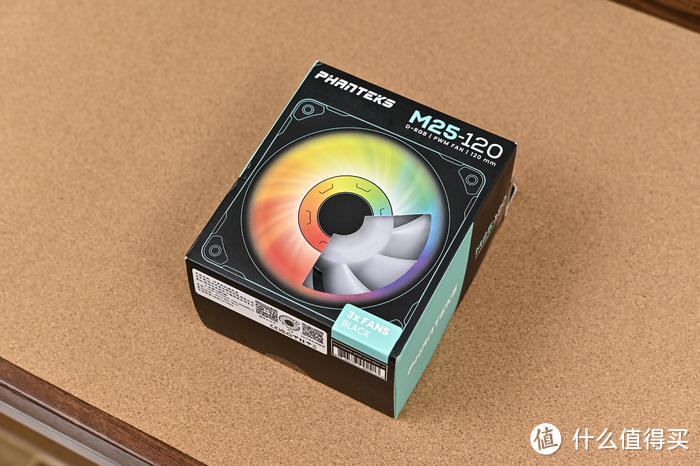

机箱风扇则搭配了追风者 M25 120 ARGB 黑色风扇。
具体参数和散热器风扇相同。
机箱来自于追风者 Phanteks G500A DRGB。这款中塔机箱主打高气流设计，整机尺寸：500x240x515mm，前面板和顶部面板均采用 1mm 超细性能网格设计，兼顾了高气流和防尘功能，硬件兼容性强，前面板支持最大 420 冷排，最多 3 颗 12/14cm 风扇；顶部支持最大 360 冷排，最多 3 颗 12/14cm 风扇，但是前方 420 和顶部 360 冷排不可同时安装。塔式风冷最高 185mm，显卡最大 435mm，多个HDD和SSD位置，和垂直的 GPU 安装选项。
左右面板磁吸式开合设计，非常的厚重，在机箱尾部设计有可拆卸转抽，既方便开合又方便拆装。
机箱正面 Mesh 网孔金属面板，1mm 网孔提高透气性和防尘效果，机箱底部面板表面做了不规则凹凸设计。面板内部增加了模组化的可拆卸散热支架。
前方3颗追风者 M25 140 ARGB 进风风扇。可悬挂机箱外侧安装，进一步节省内部空间。
最上方是开关机键，倒置梯形设计，并带有双无限环纹理。机箱顶板和前面板交汇处 RGB 灯带灯效，支持主板 ARGB 同步。
机箱顶部同前面板整面 1mm Mesh通风网孔设计。
机箱前置 I/O 设计在机箱顶部右前侧，从上到下分别为：1x3.5mm 多功能音频接口、 2xUSB3.0 Type-A 接口，1xUSB3.2 Gen2 Type-C 接口，2x灯光控制按键。
顶部网孔面板卡扣式快拆设计，顶部支持最大 360 冷排，或 3 颗 12/14cm 风扇安装。通过拆除顶板固定螺丝，顶部整面颗拆除方便安装冷排和风扇。
移除机箱左侧钢化玻璃侧板，主板侧展示。
主板安装位支持最大支持 E-ATX 版型（最大不超过 280mm 宽度），右侧四个滑动式理线遮丑板让出线更美观，同时如果拆除这一排盖板可以另购 6 个硬盘笼增加存储容量。
机箱底部的电源仓是开口的设计，方便电源展示尤其是带有 LED 功耗显示屏的电源。电源仓上面可安装随机附带的显卡竖装支架。
隐藏式显卡出线口，带有活动盖板，显卡走线更美观。
硬盘仓末端斜倒角设计，上面是追风者的标志，下方是 RGB 灯带，支持主板同步灯效。
机箱背面非常规整，看不到线材。
打开理线盖板和电源仓盖板可以看到内部大量的理线位和魔术贴方便理线。

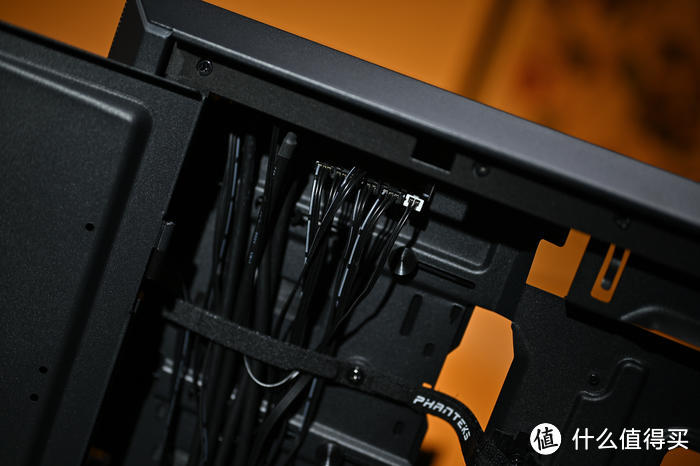

前置 I/O 线材已经过预先整理。在顶部标配一个灯光，方便风扇灯条灯光的集中管理。
两个盖板可以各安装 3 块 2.5 寸硬盘，合计 6 块。
下方为电源仓。
主板安装位也是超大的开孔，方便安装主板散热器背板。下方硬盘挂位可另安装 3 块 2.5 寸硬盘，算上两侧盖板的 6 块合计 9 块 2.5 寸硬盘。
附赠的 2 个 2.5/3.5 寸硬盘支架安装后的效果，底部支持最大 4 个 2.5/3.5 寸硬盘支架硬盘仓和电源仓互相影响，如果安装2组硬盘仓，电源仓还有 195mm 的空间，如果安装1组，电源仓还有 250mm 的空间。
机箱背面上部是主板 I/O 接口槽位，右侧是 12/14cm 风扇安装位。
7 条 PCIE 挡板，标配 3 槽显卡竖装槽位，下方是 ATX 电源安装位，支持快拆安装。
三、测试环节。
CPU-Z信息及单核多核跑分。
GPU-Z信息。
AIDA64Cache&Memory测试。
AIDA64 GPU Benchmark测试。
XPG 翼龙 S50Pro 2000GB TXBench 硬盘读写测试。
CINEBENCH R23 测试。
Port Royal测试。
Time Spy Extreme基准测试。
Fire Strike Ultra测试。
CPU PROFILE测试。

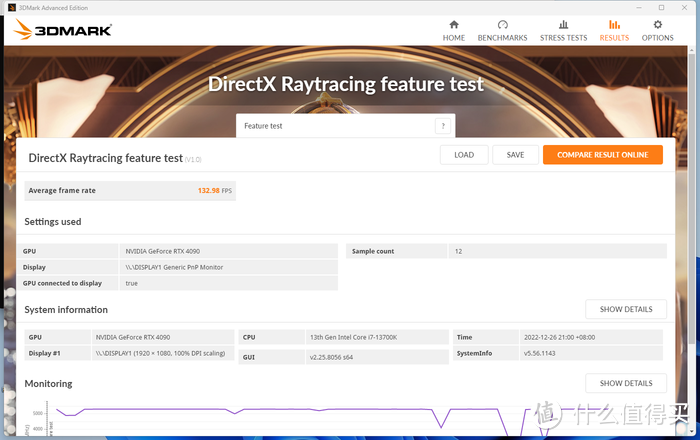

光线追踪测试 132.98 FPS。
NVIDIA DLSS功能测试，DLSS关闭 56.63 FPS，DLSS开启 203.86 FPS。

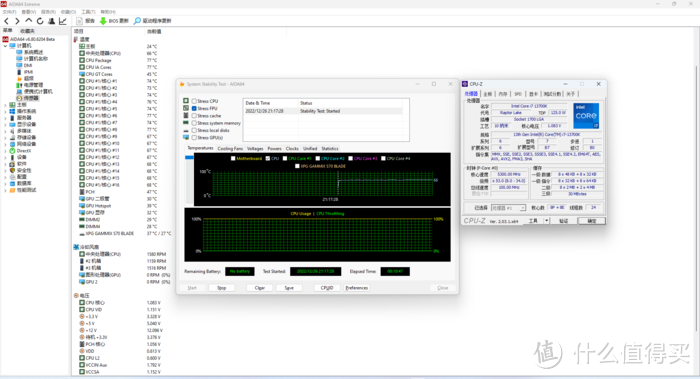

室温24°C，单烤Aida64 FPU 10分钟，13700K 表面温度 78°C 左右，4090 30°C左右。
室温24℃，双烤Aida64 FPU+Furmark 4K 8SMAA 10分钟，13700K 表面温度 80°C 左右，4090 58°C左右。
至此装机全部结束，以上仅代表个人观点，如有疑问欢迎留言交流，谢谢耐心观看！
