蘑菇爱搞机 篇六百零四:一不小心,或成为最强下压式散热,JIUSHARK九鲨下压式CPU散热器JF13K 评测
一、前言
下压式散热器,一般都是用在ITX机箱的内部,大多数ITX机箱都会更加追求体积的小巧,因此在CPU散热器的高度支持方面,总是会比较有限,只能选择一些散热器高度不高的下压式散热。
但蘑菇之前用过的下压式散热,大部分都会更多的考虑散热器高度的问题,将散热规模控制的十分有限,这就导致散热器的散热上限不高,只能搭配一些中低端的处理器使用,想要买到一款散热效能比较强力的下压式散热就很困难。
面对这种问题,有一些厂家的设计部门脑洞打开,在散热器纵向发展受限的情况下,更加追求横向发展,从而提高散热器整体的散热鳍片面积,从而提高散热器整体的散热上限,这就是九鲨的这款JF13K双风扇下压式散热器。
二、JIUSHARK九鲨下压式CPU散热器JF13K 开箱
▼散热器的包装是彩包设计的,正面有散热器的外观图,左侧是散热器的一些简单的参数介绍,例如两把10mm规格的散热风扇,支持最新的AM5和LGA1700等。

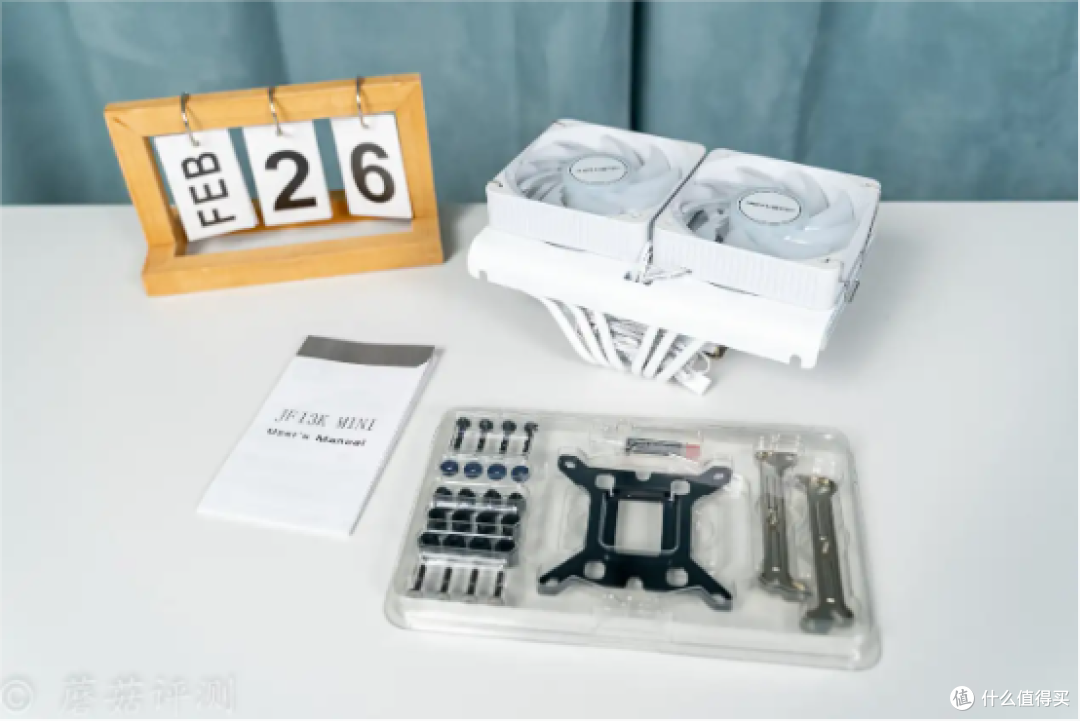

▼包装内的配件非常的清晰,除了散热器主体之外,还有一本说明书,以及一对扣具,扣具使用独立的塑料盒包装,各个部分的配件都摆放的很整齐,看着很舒服。
三、JIUSHARK九鲨下压式CPU散热器JF13K 外观
▼散热器的外观很有意思,最上面是两把并排摆放的散热风扇,中间是散热鳍片和热管,底部是接触面。
▼从侧面看过去,整体的结构会更加清晰一些。
▼散热器的散热风扇,采用弹性钢丝固定到散热鳍片上。另外,这一侧的散热鳍片的厚度较薄,肯定有一些兼容性方面的考虑。
▼从散热器的正面看过去,会看的更加的清晰。散热器的鳍片左侧薄、右侧厚,呈现三段阶梯状。
▼这一侧的散热鳍片的厚度要更厚一些,尽可能的提高散热鳍片的面积上限,提高散热上限。
▼两把散热风扇,10mm规格,白色的,扇叶是乳白色的,有柔光效果,支持ARGB灯效,支持主板同步。
▼散热器的底部,铜底设计,银色的,有镀镍处理,表面有镜面打磨,做工不错。

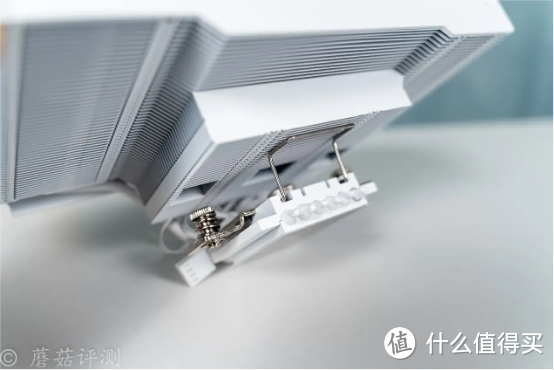

▼在散热器底座的一侧是热管,另一侧是金属支撑支架,保证散热器的整体结构更加稳定。
▼取下散热器顶部的两把风扇,可以在下面看到散热孔位,这里是用于安装固定散热器螺丝的。
四、JIUSHARK九鲨下压式CPU散热器JF13K 装机
▼散热器的安装非常简单,蘑菇这里准备了一颗13600K处理器,测试下散热器的散热效能。
▼散热器的扣具设计的不错,安装很简单。
▼散热器的扣具固定好之后,顺手散热塔和散热风扇装好,整体的效果还不错。
▼这款散热器在高度方面的兼容性表现特别好,左侧部分完全不会碰到主板的供电部分散热片。
▼从侧面看过去会更加的清晰,二者之间大约有1cm不到的距离。
▼内存部分兼容性表现也非常不错,从侧面会看的更加清晰,和宇瞻的ZADAK的SPARK内存的顶部,还有有不少的空间,对于一些内存马甲更高的内存,也能轻松兼容。

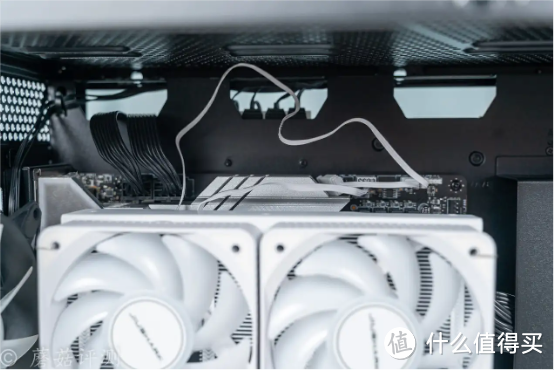

▼散热器上面的空间也很充足,主板上部的各种插头都有足够的操作空间。

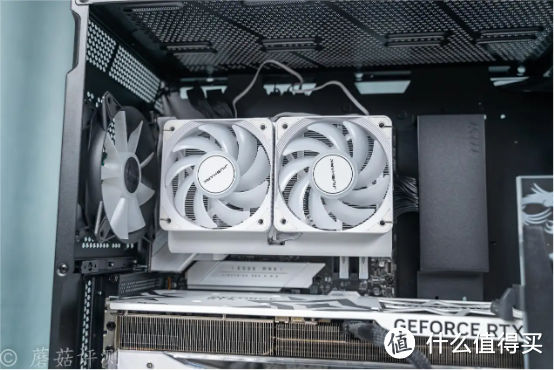

▼散热器在宽度方面的表现也不错,散热器的底部在内存插槽底部的上方,正常安装的情况下,完全不会影响到显卡的安装。
▼散热器的整体尺寸大小还不错,基本和常规的主板的宽度差不多。
▼散热器的高度方面的表现非常不错,仅有92mm。

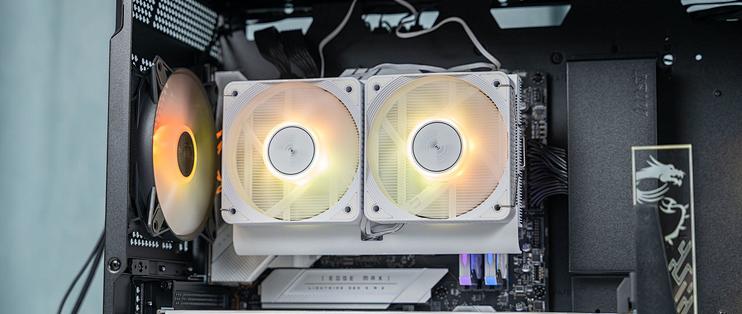

▼擦电,开机,一次点亮,整体的颜值还是非常漂亮的。

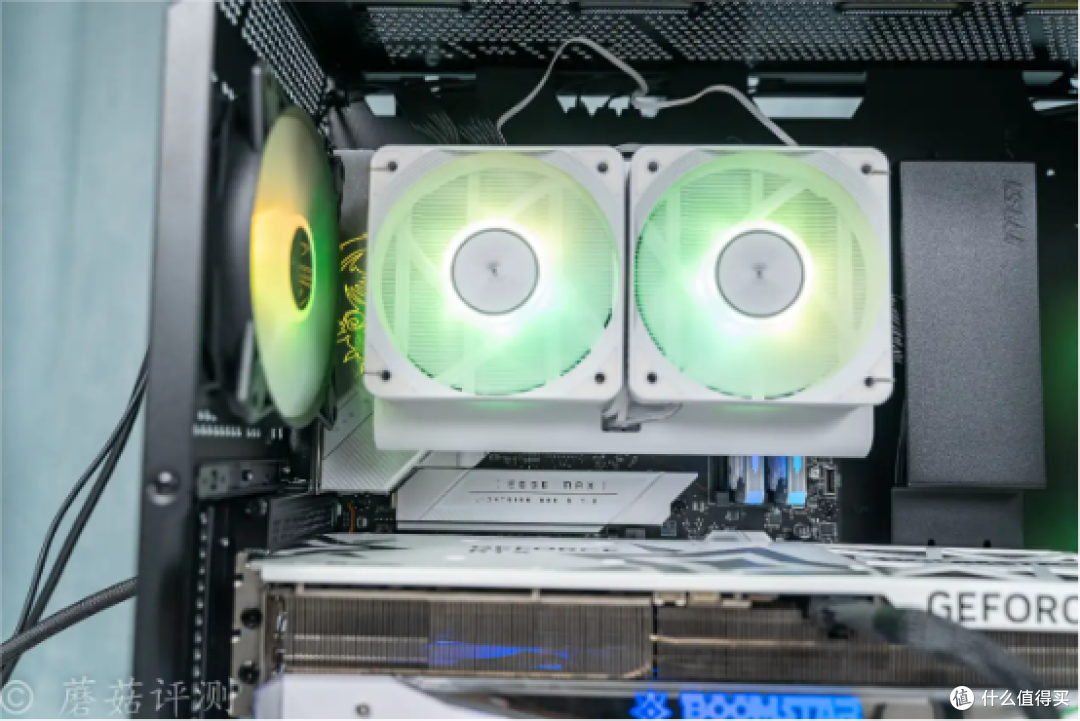

▼散热器的两把散热风扇颜值很漂亮,乳白色的扇叶柔光效果很不错,颜色过渡很均匀。
▼透过散热器的底部,可以依稀看到内存的RGB灯效。
▼处理器是13600K,搭配的主板是微星的Z790刀锋Ti MAX,这块主板供电部分的用料很不错,采用16+1+1相的规格,其中核心供电部分是清一色的90A的DrMos,可以轻松满足处理器的供电需求。
▼拓展性方面,这块主板的表现依然优秀,标配5个M2插槽和8个SATA 3.0接口,轻松拓展大容量的存储空间。
▼显卡是影驰的RTX4090星耀OC,这张显卡的侧面和正面均有RGB灯效,支持ARGB、支持主板同步。
▼电源是微星的MPG A850GPCIE5金牌全模组电源,这款电源支持ATX3.0,标配PCIe5.0供电接口,可以轻松给RTX40系的高端显卡供电。另外这款电源采用全日系电容的用料,拥有10年质保,日常用起来很放心。
▼给影驰的这张RTX4090星耀OC显卡供电,可以使用单根PCIe5.0供电线供电,这根线材的做工用料也不错,外面有编织线包裹,接头部分也有处理。
▼机箱是微星的MPG 300R氪金枪3,这款机箱的颜值非常漂亮,机箱标配四把支持ARGB灯效的风扇,机箱前部有大面积的金属冲孔网,散热表现十分优秀。
▼机箱的内部空间表现也非常不错,可以轻松的装下影驰这张RTX4090星耀OC显卡,另外在显卡的尾部,还有一个机箱标配的显卡支架,玻璃材质的,支持ARGB灯效,颜值和功能性直接拉满。
五、JIUSHARK九鲨下压式CPU散热器JF13K 测试
▼整机配置一览,处理器是13600K,主板是微星的Z790刀锋Ti MAX,显卡是影驰的RTX4090星耀OC。
▼简单跑个整机测试,整机得分300W,其中处理器单独得分92.3W,显卡单独得分149.6W,分数都很高。
▼日常待机情况,室温在24℃左右,处理器的温度在39℃左右,南桥48℃,供电36℃,内存是33℃、32℃,固态是39℃、35℃。

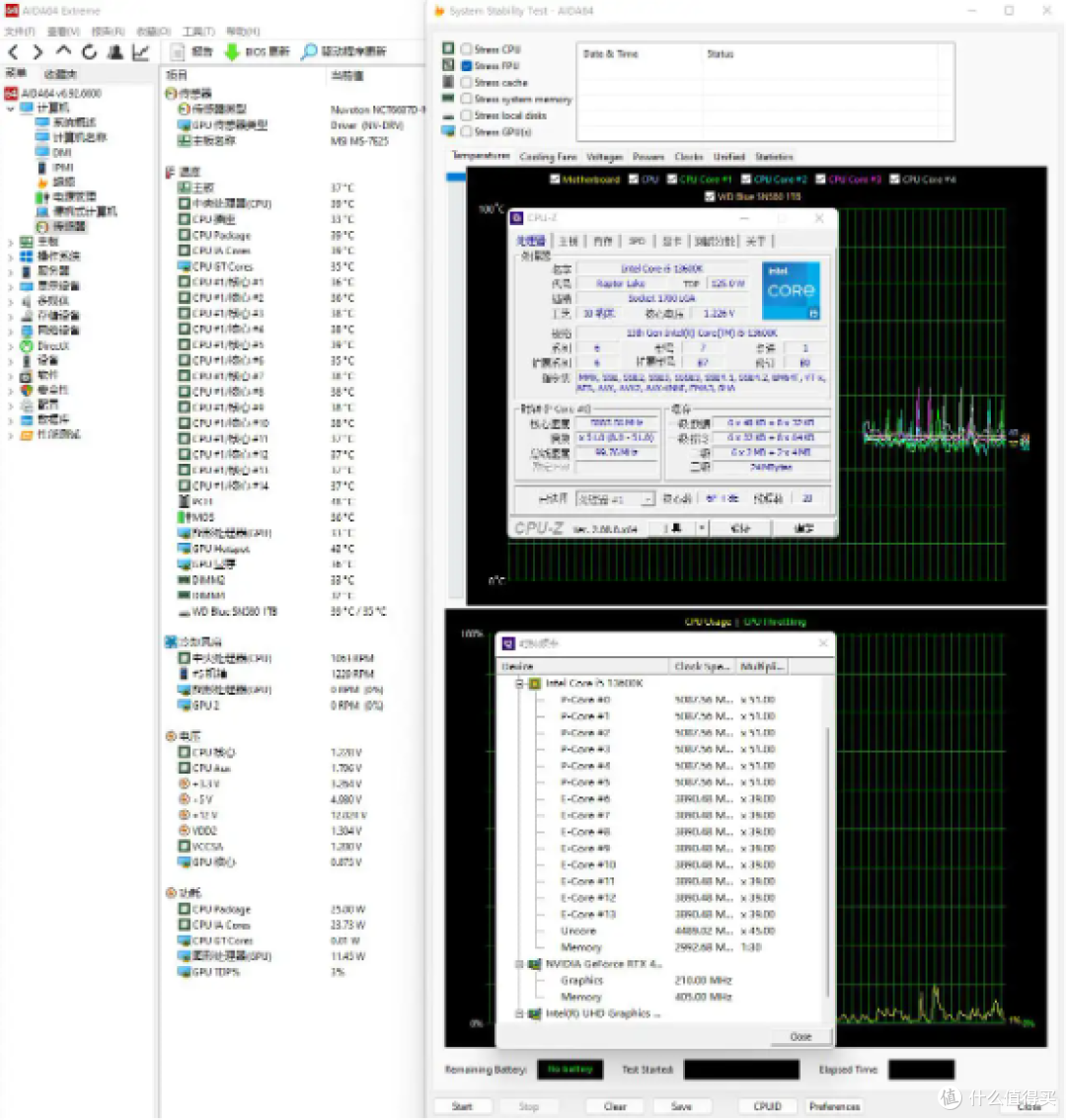

▼简单跑个CPU-Z的压力测试,处理器功耗在135W左右,大核心睿频5.1GHz、小核心睿频3.9GHz,温度在79℃左右,南桥48℃,供电40℃,内存34℃、32℃,固态40℃、37℃。
▼单烤FPU测试,处理器功耗在165W左右,大核心睿频5.1GHz、小核心睿频3.9GHz,温度在89℃左右,南桥50℃,供电45℃,内存36℃、34℃,固态41℃、38℃,整体散热情况表现不错。

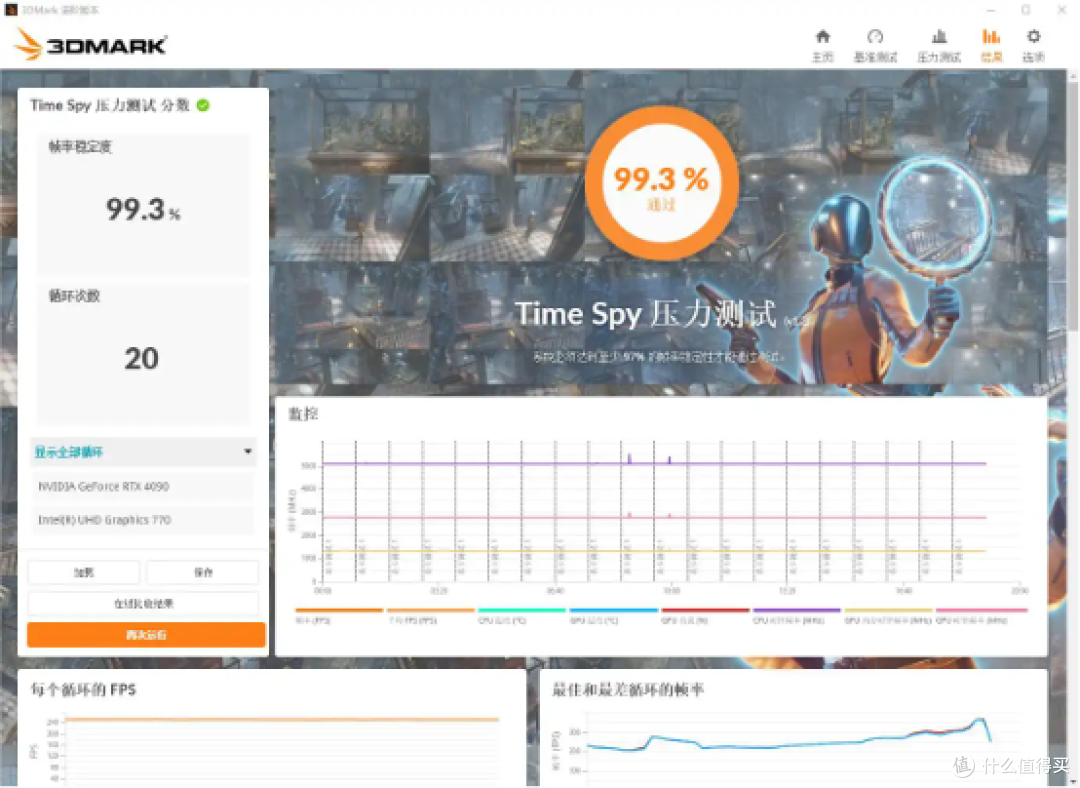

▼跑个3Dmark的压力测试,TS模式,帧数稳定率在99.3%,非常稳定。
▼显卡的核心温度在68℃左右,处理器的温度在60℃左右波动。
六、总结
JIUSHARK九鲨这款下压式CPU散热器JF13K的整体表现非常不错,非常有创意的设计,在散热器高度控制在90mm的情况下,通过合理的设计,增加散热器在横向方面的散热鳍片,从而提高整体的散热鳍片的面积,提高散热效率。再搭配两把10mm规格的风扇,给散热鳍片提供出色的散热气流。
硬件规格方面,这款散热器是6热管、双风扇的设计,底座部分采用铜底设计,有镀镍处理,表面有打磨,质感和做工很不错。面对默频165W的13600K处理器,可以轻松让其睿频到最高的5.1GHz,表现不错。
对于一些在散热器高度方面有要求、但在散热器横向方面空间充足的机箱来说,这款散热器还是非常不错的。毕竟是一款可以压住13600K处理器的下压式散热,让一些ITX用户可以有更多的选择。
谢谢大家!
The End
