新家装修 全屋布线布网过程记录（兼家庭idc(雾）

记录前言：题主尚为在校学生，且非计算机专业。文章内容较长，内容和表述如有疏漏和谬误，望各位不吝指正。所用设备均为自费购买

前言：搞这么一套的主要想着家庭的网络基础后期不方便更改替换，不如一次性搞定不再折腾（还有出于兴趣的小小私心，哎嘿）文中出现方案可能对于大多数家庭明显过量，请各取所需

1. 在装修确定点位的阶段，和设计师沟通好了点位布置，所有弱点管路走天。本着一步到位的想法，用了光电混合布线的思路，具体为每一条网线跟着放一条6芯单模光缆，在客厅空调检修口附件汇聚，方便检修穿管。

这边犯了一个错误，最后一段到配线架的线缆应该用几条60管活穿到位，碍于吊顶的厚度，最后只能用保护材料包裹固定在吊顶内部，后续如果需要换线只能打开吊顶了。希望不会出问题吧。

黄色是光缆，灰色网线

更多的线

完全固定的线缆（唉）

为了配线方便和美观，设计了一个顶部配线架。

同样是工程余料的机框

打端子（手疼）

打上标签

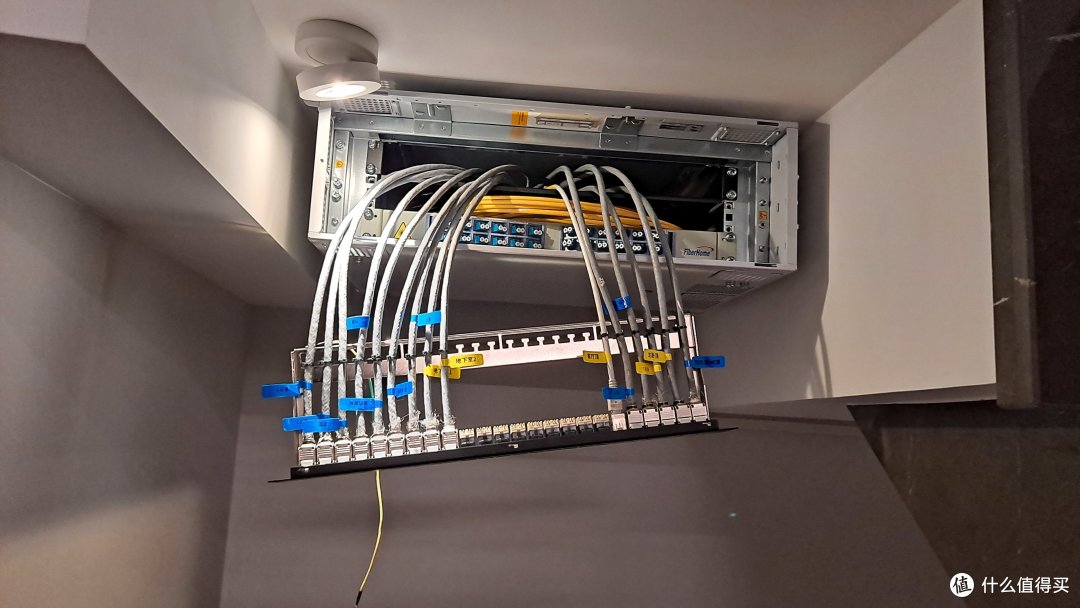

完成

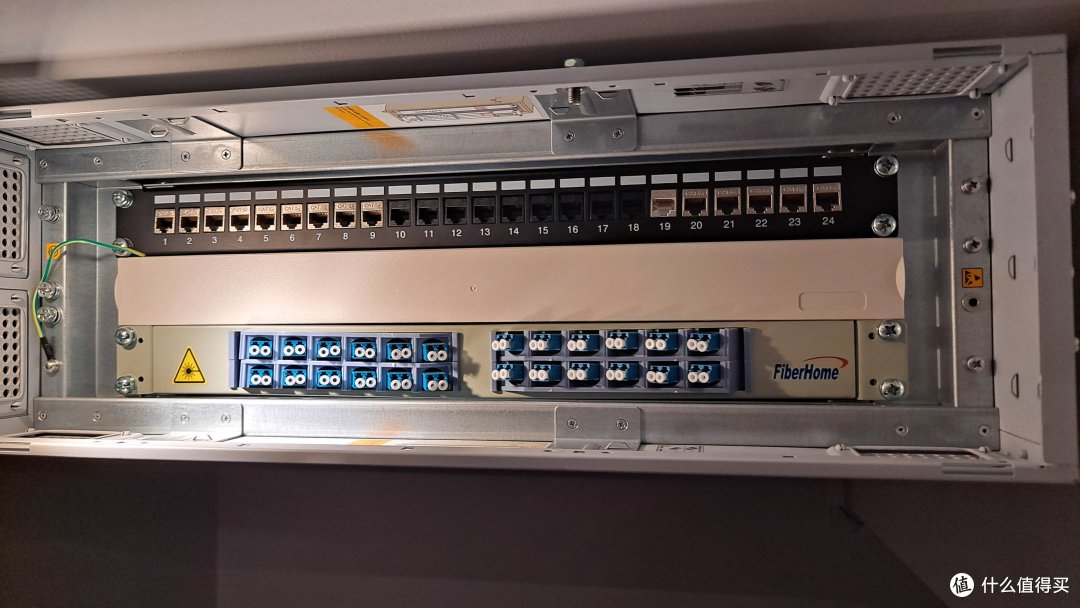

强迫症一本满足

接完线还是有点乱

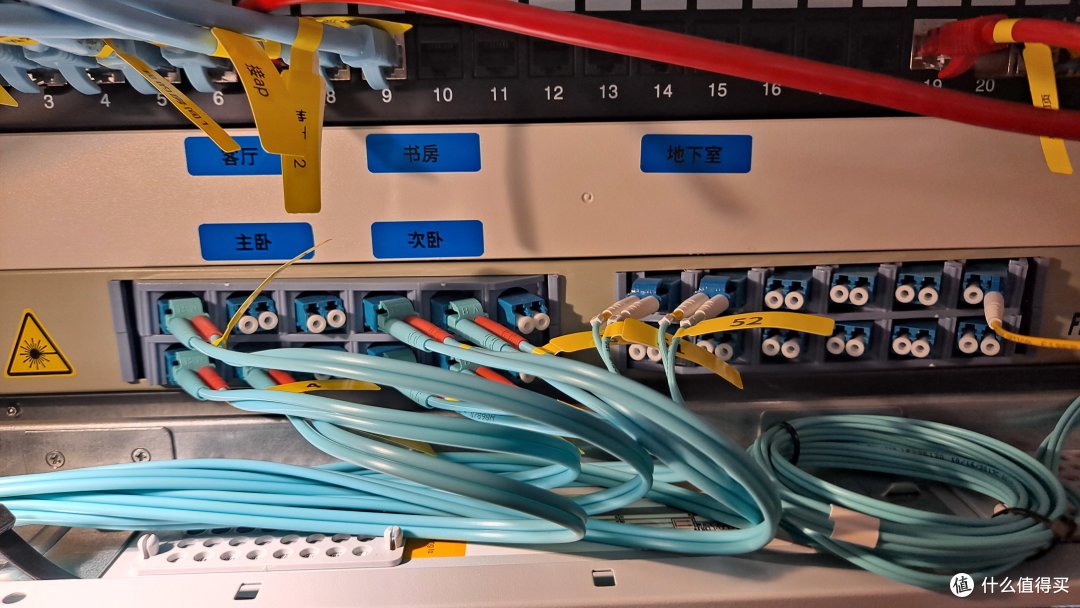

插上光纤

2.网线这里是某平台购入的工程余料超六类线，这给后面做线和接面板埋了一个大坑（悲）。光缆则直接向烽火订购了一卷（光缆是真便宜啊）

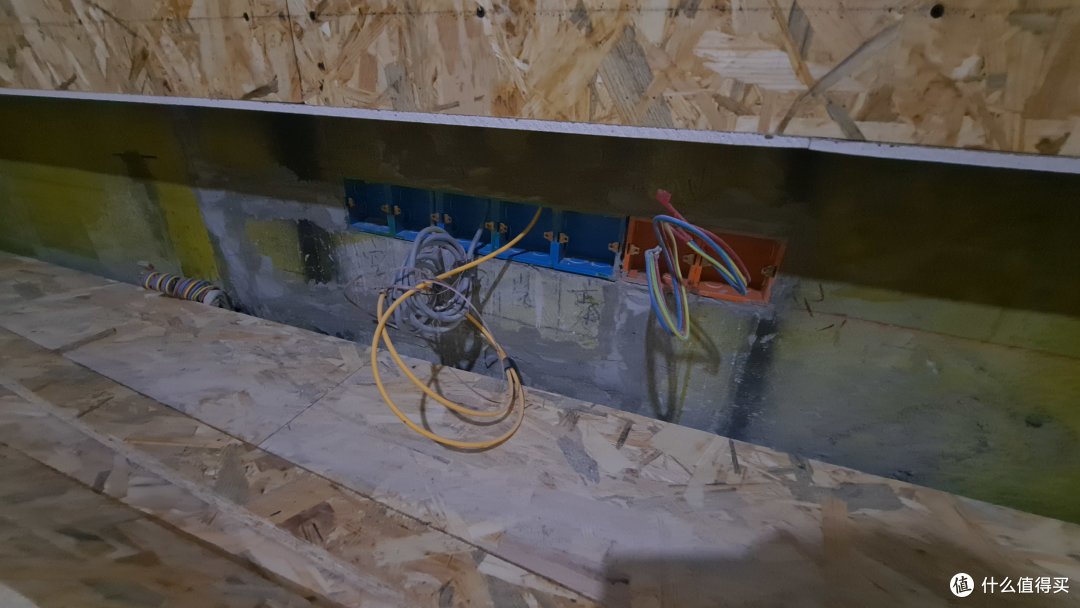

点位布好的线缆

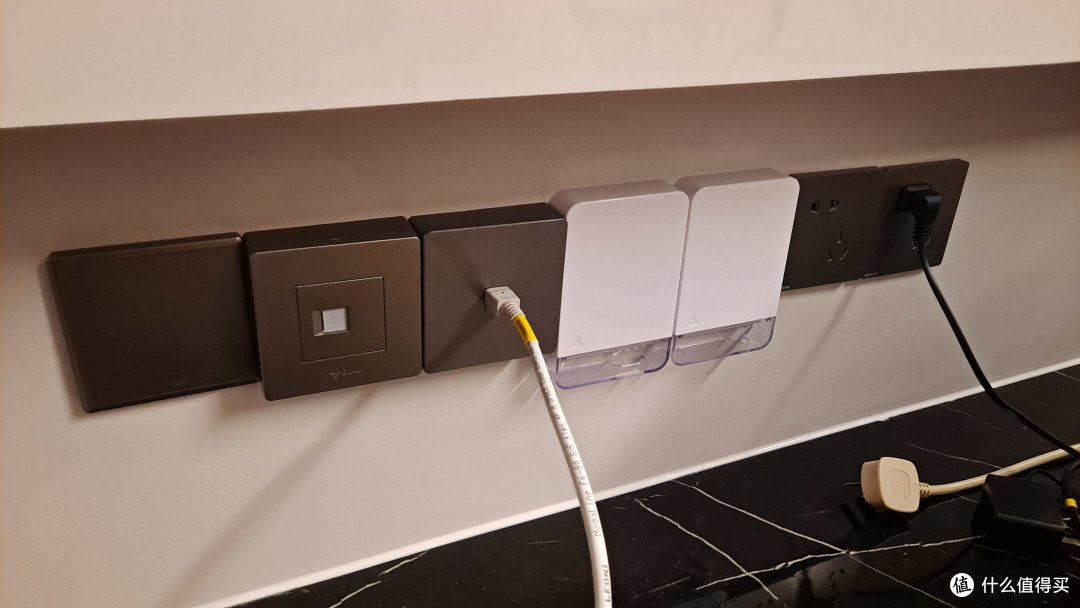

完成，白色是墙面终端盒

担心光缆穿线过程中发生断裂，特意在末端融了检测头，穿好一根测一根，所幸没有发生担心的事情。整个过程小心翼翼，五根缆穿了半天，一开始穿坏两根后摸索出来这种室内缆穿管时候不能强拉，只能一端送，一端轻轻向外带。

上大菜

3.穿完线，做好保护，后面一段时间就不用管现场了，期间只需记得检测通断，以及和工人师傅说一下注意事项即可。现在可以琢磨硬件了。

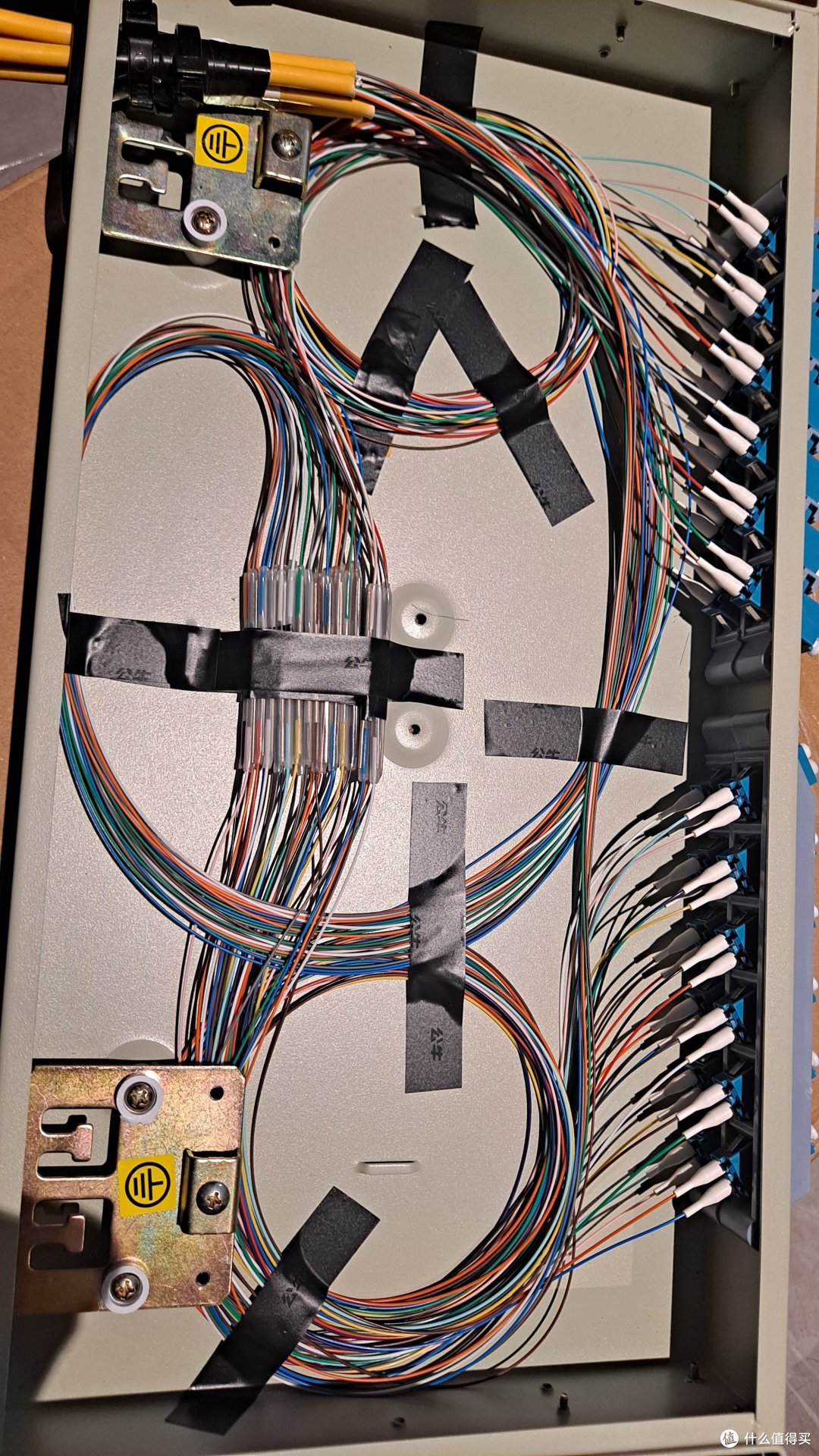

光纤终端盒

光纤使用了终端盒来统一对接，做好后成品效果不错

题主准备把设备统一放在楼梯间里，这对深度提出了严峻的要求，转了好几天，盯上了同为通讯余料的华为bbu机柜，高32u 深度只有370mm，算是符合要求

自带散热，还有dcdu（记住要考）

只是这样设备选择上会受到限制，企业级的服务器和超深的交换机都没办法塞进去了（全放到地下室）

不得不提一句，正经机柜做工是真的好，各个细节都吊打淘宝假图腾十条街（不夸张）这柜子内部甚至有独立风道，配合风扇模块单独给上下空间散热。机柜门跨接地线什么的一应俱全。

布网时无线规划为各个房间天花板安装吸顶ap，设置三个ssid分别对应主内网，智能家居设备以及访客，三个ssid各自属于不同的vlan，互相独立。 地下室交换机的两根网线做聚合获取电口更大的上联带宽。

这么一来支持三层管理，同时带有万兆接口的交换机就成了刚需。比较巧的是，刚好朋友那有一台s5800 56c，这玩意开机就100w的功耗实属劝退，但本着能用就不买新的，还是拿来吧你）又不是不能用.jpg

呼呼响的大铁盒子

到手发现，这玩意功耗高就算了，声音也贼大，四个暴力扇没日没夜的狂转，（呜呜呜呜好可怜呐）

不行，必须把风扇扬了，5800主要热源在机身前侧的两块散热片下方，连带着机箱一块滚烫滚烫。

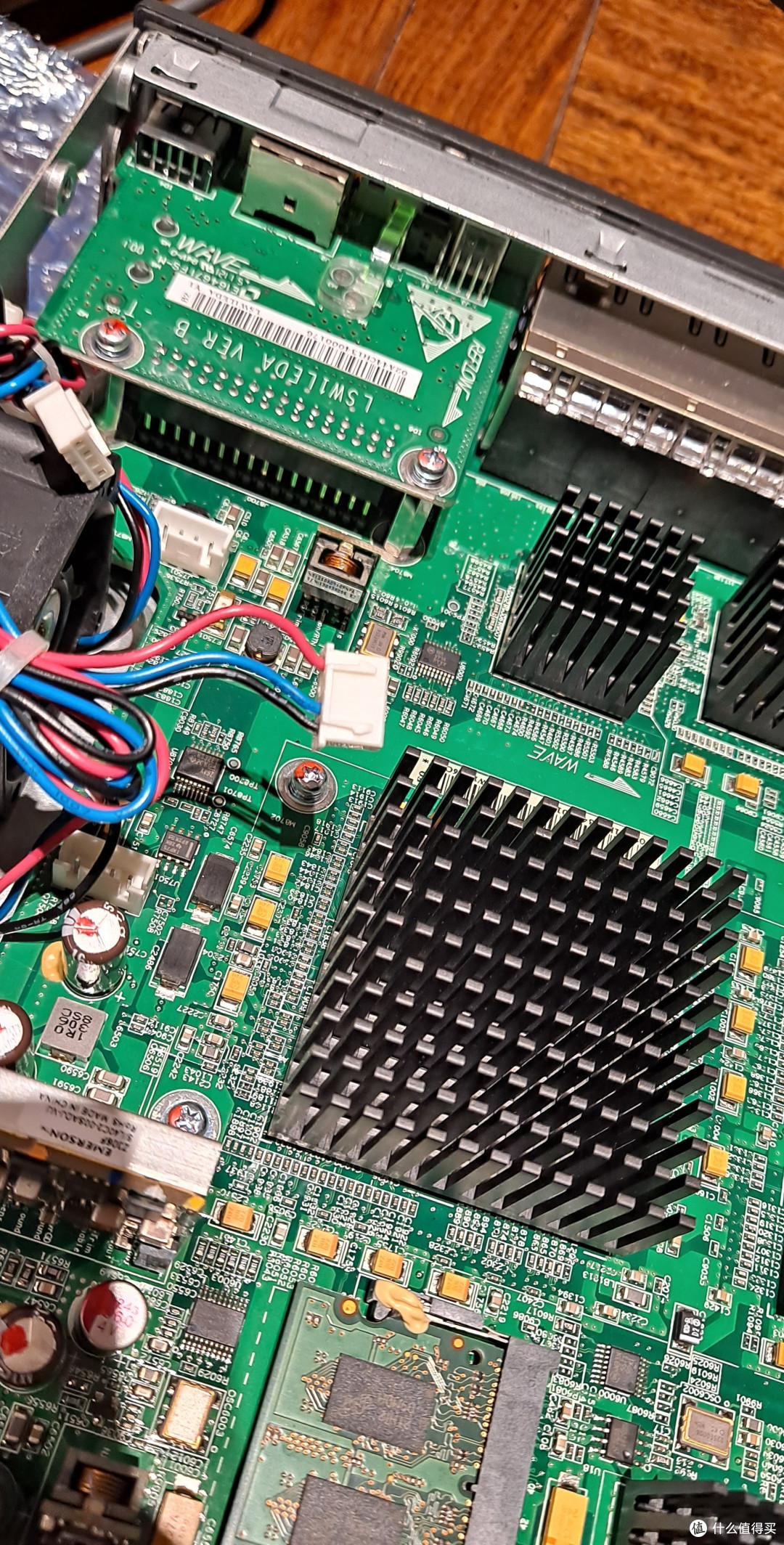

热热热热热

使用大直径风扇换取风量。先取好点，上钻床开孔

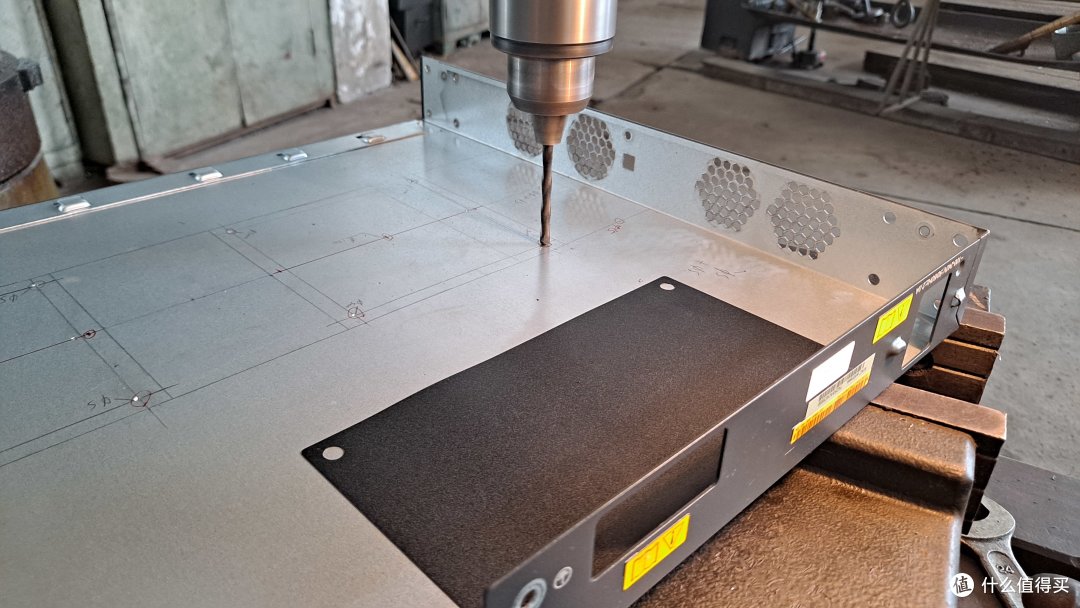

滋滋滋

孔开完，选取的是120风扇的孔位。接下来上线切割开孔，直径110mm

穿线切割的钼丝

开机（忽略学校百年不换的切削液）

一个洞好了

完成

洗洗就可以上机了，风扇题主买了两把利民的工包扇子。

静音ing

封堵了部分进风口用来引导气流

这里也踩了一个坑，交换机风扇电压调速带测速线，题主刚开始直接把新风扇测速接上 ，开机报风扇故障，反复重启。查询了官方资料才知道，交换机会监控风扇转速，低于2000转就认为风扇故障。

只好装回去一个原装风扇，再把这枚风扇的测速线并联到四个风扇端口上，两把120风扇只取用供电线。 这里的照片是刚刚装好的样子，现在加装了防尘网防止杂物从风扇口掉入交换机

交换机现在是两侧进风，上出风，温度稳定在40度上下，好耶！

解决了交换机的散热，要开始更改机柜散热了。基于原本机柜内置两段的风道，购入一个原配风扇模块

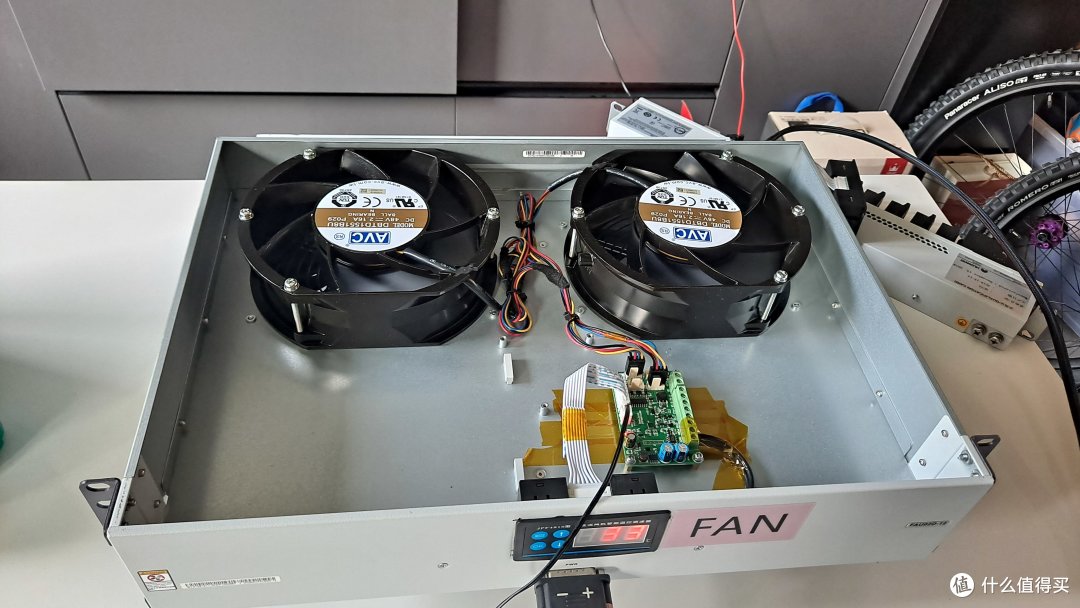

改好调速

原配风扇模块内置两颗48v 4.56a的直流四线风扇，这玩意全速跑肯定是家用受不了的。可惜的是模块本身的控制单元使用华为私有协议，题主没能成功通讯。

不能调速肯定不行，偶然看到大佬的ups改静音教程，锁定了一款风扇温控调速版。

支持宽电压输入，自定义启动温度

右下角这个

这款板子最低可以调节的速率是百分之15，放到这两颗风扇上已经是不小的风量了。题主设定了温度探头35度以下以最低转速运行，到达35度开始线性提速，最高转速点99度（为了降低调速的斜率）

测试

作死提速到百分之70

板子最大载流4a 只看着一阵魔法烟雾从板子上冒出来

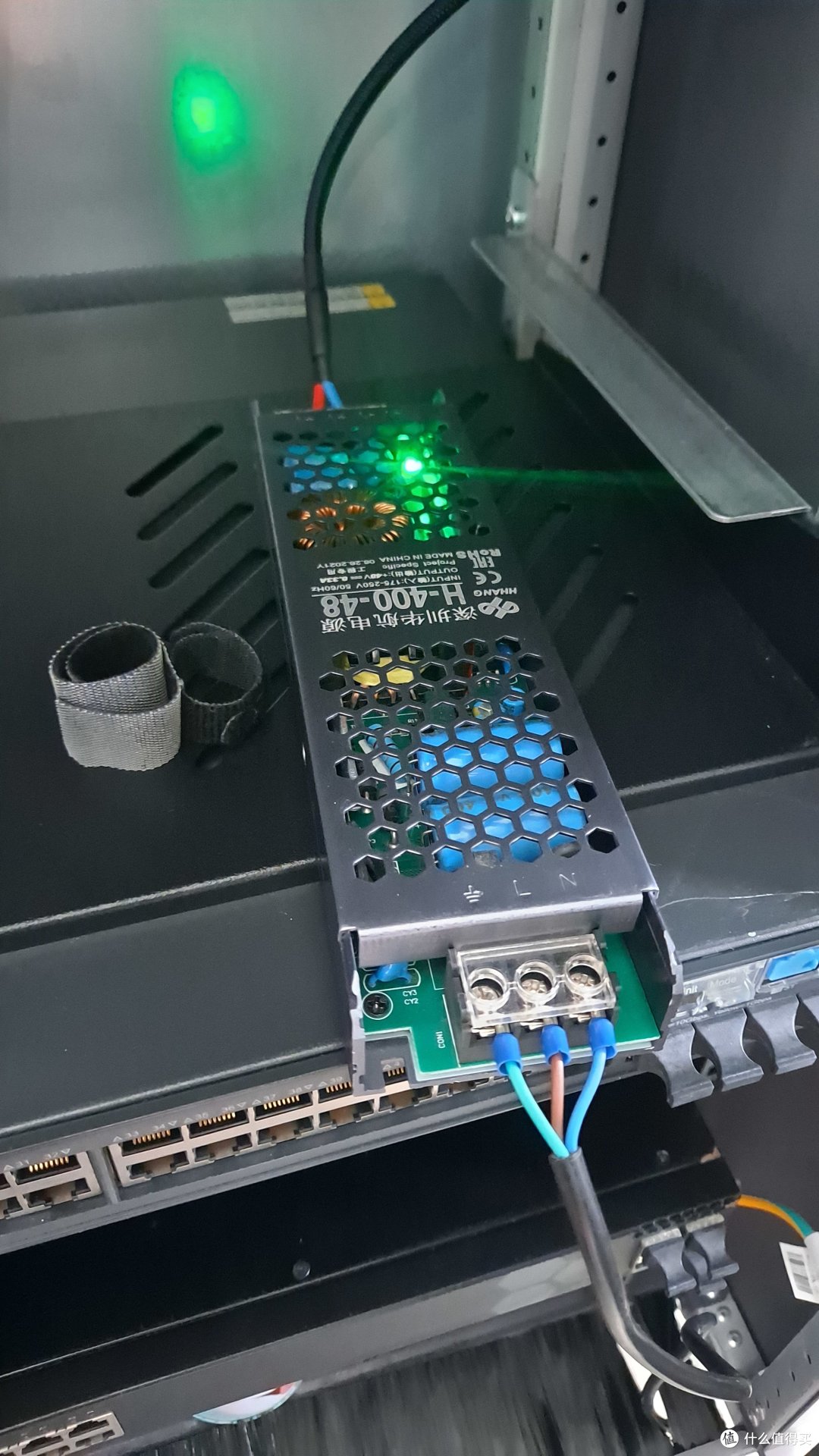

散热模块的48v供电

还记得前文提到的dcdu吗，这里拿来作为散热的电源分配了

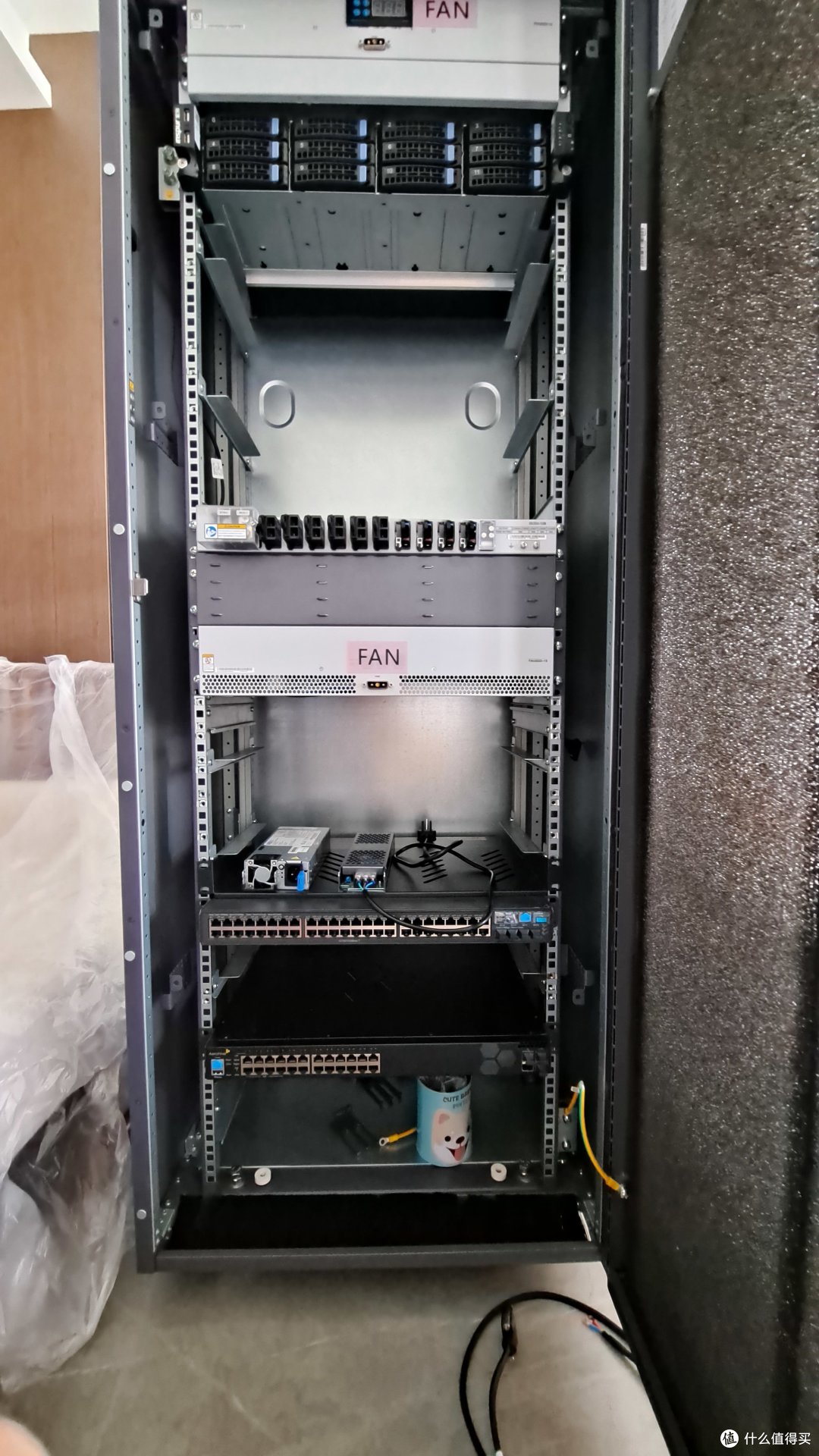

轮廓出来了

直流电源仓

机柜内的12v设备（光猫，路由，小交换机什么的）

也做成了集中供配电（通讯余料真香）由一块460w的服务器电源提供。

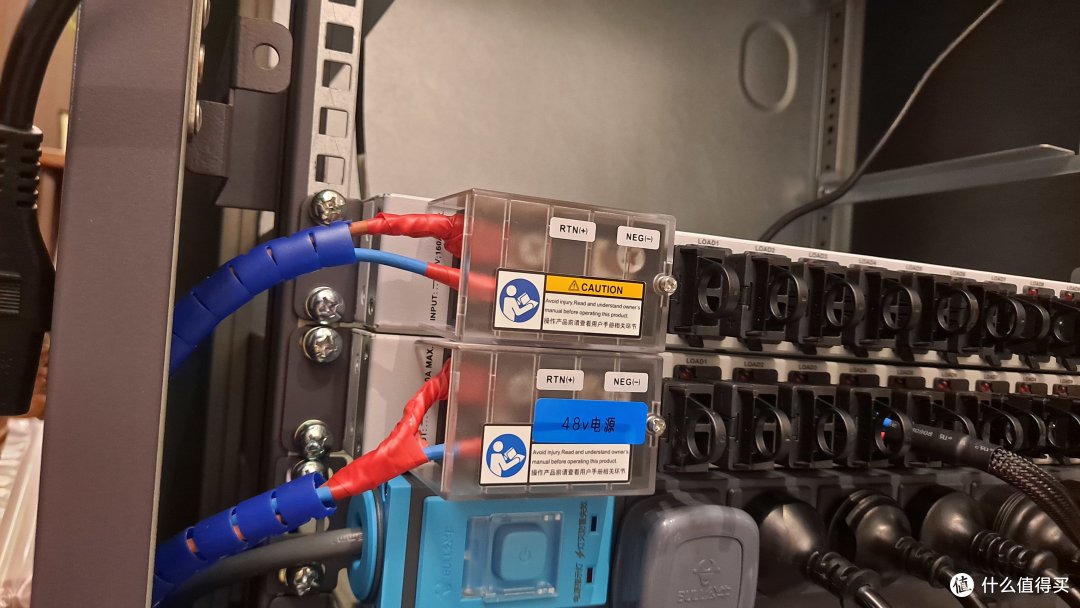

12v和48v配电

省下来起码四个插座位置

电源仓

其余市电设备则由pdu分配

打上标签

半成品的样子，后面陆陆续续做了一些位置的调整，但架构没有变动

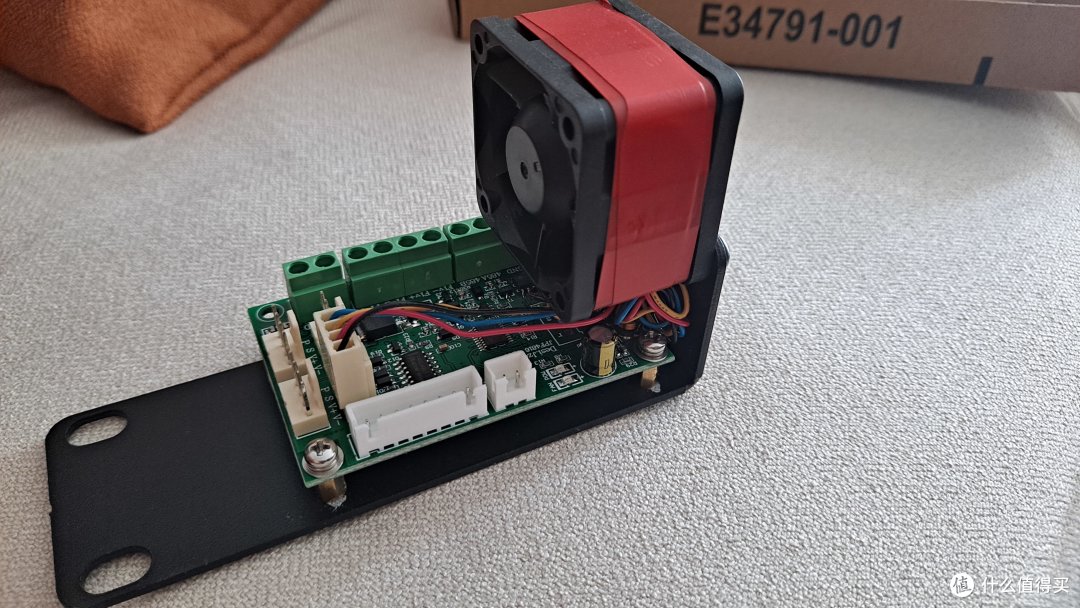

万兆交换机的散热

内网的万兆设备依靠一台tp的8光口万兆交换机互联，插满光模块整机的温度来到了恐怖的70度。不得已又购入一块控制板，配合拆下来的暴力风扇做了一套主动散热，给交换机一些气流。

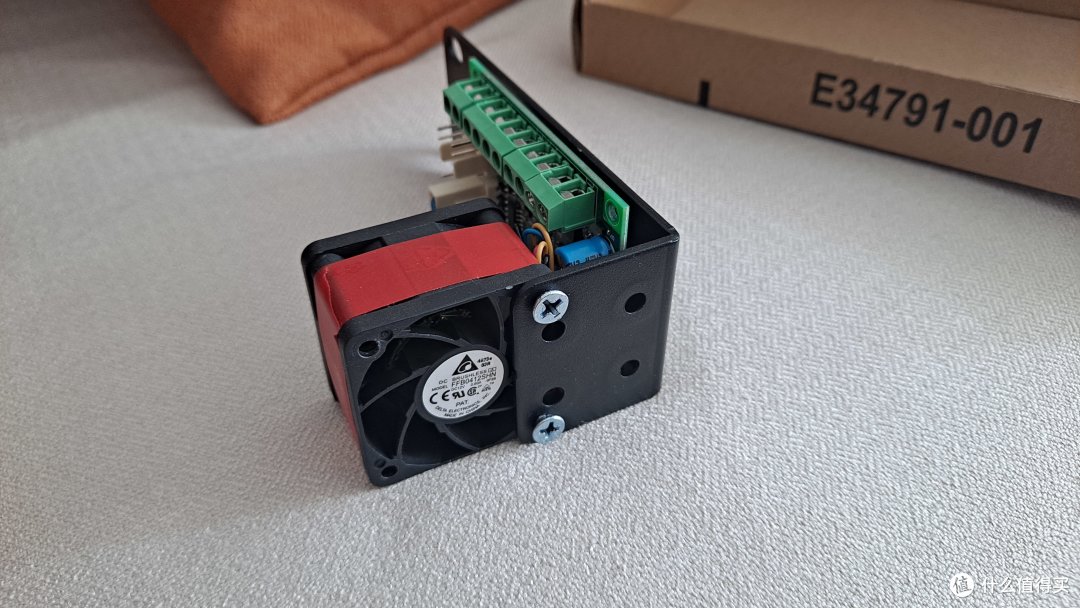

基座是捡来的交换机耳朵

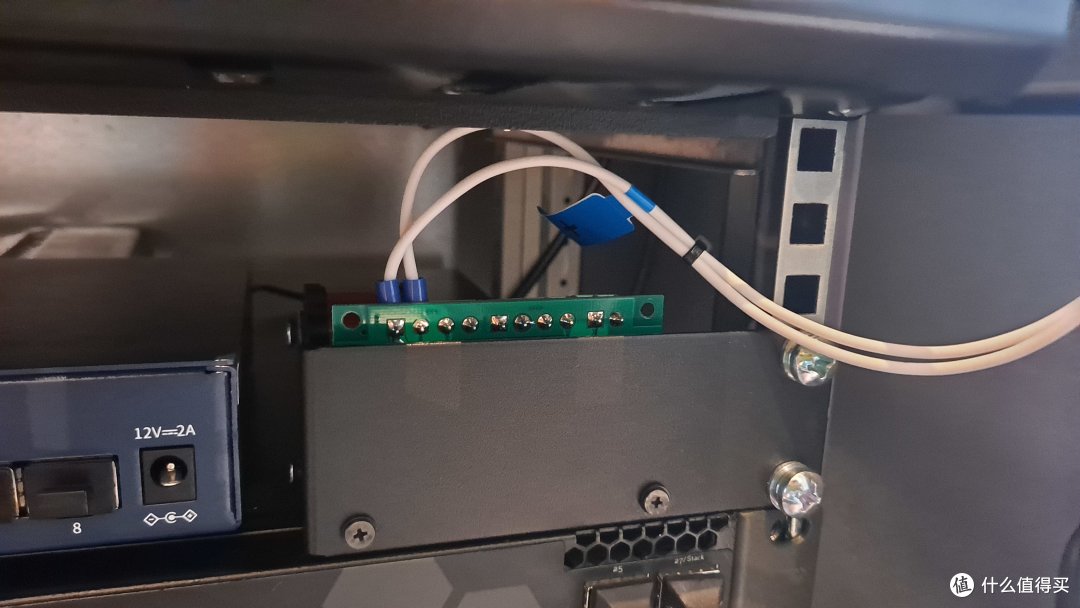

装上去

同样由12v集中供电

封上盲板

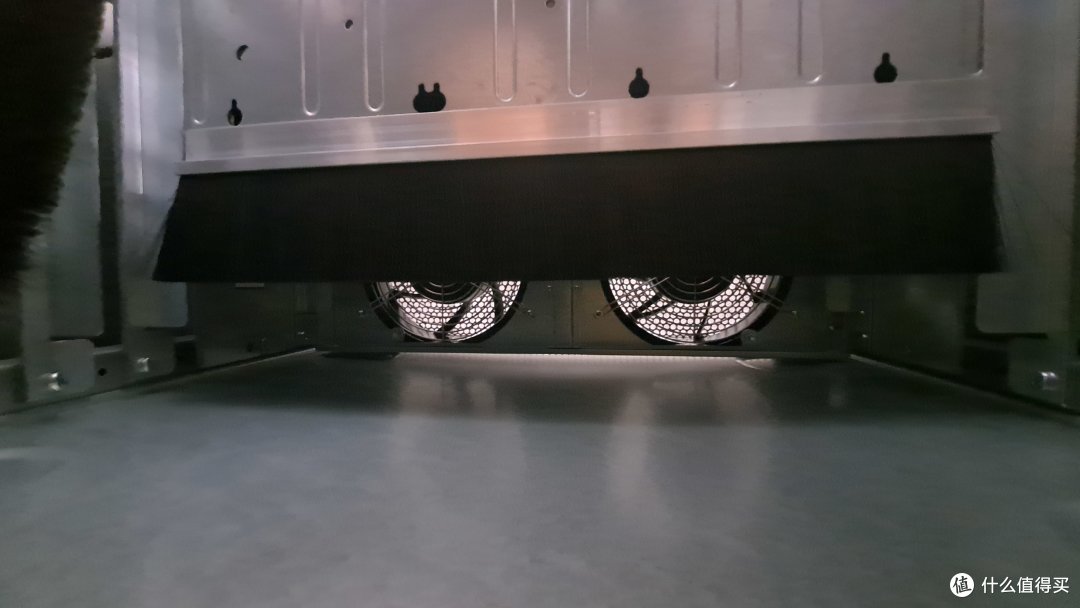

从风道里看风扇

放一些完成的照片，下一篇记录我机柜里设备的选择

文中除了熔纤外，均为题主独立完成，电气工程在读学生，非从业者，如有纰漏还麻烦指出，欢迎讨论。先行谢过了。

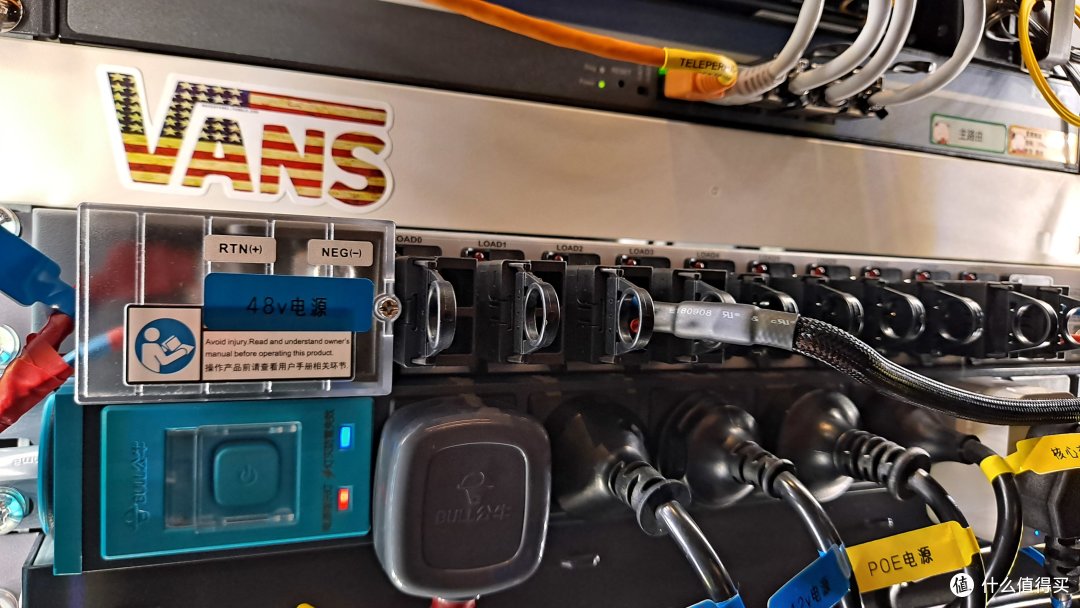

运行时的照片

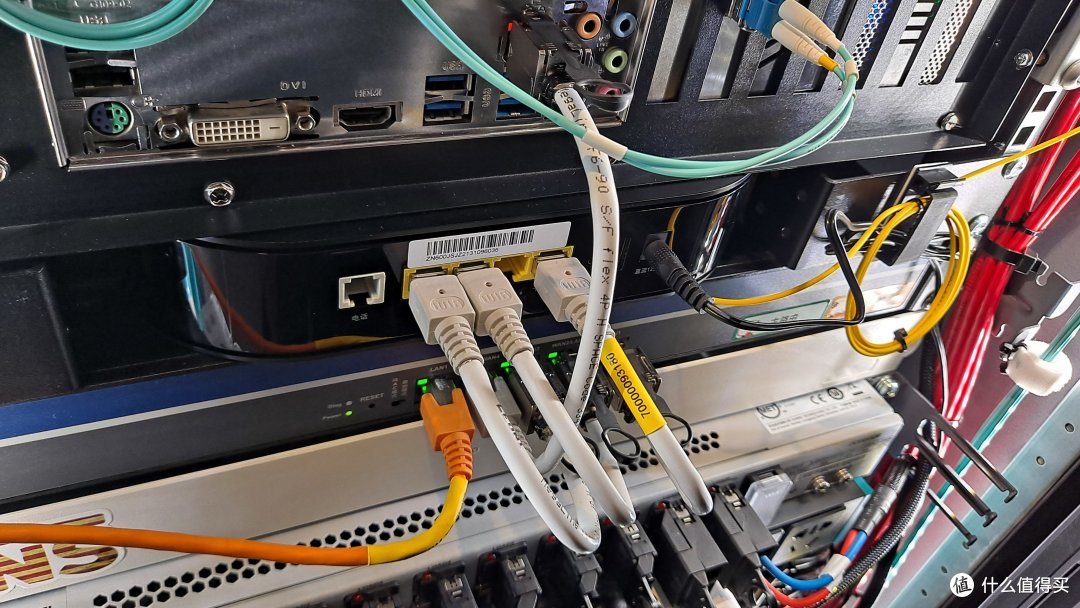

多播嘿嘿嘿

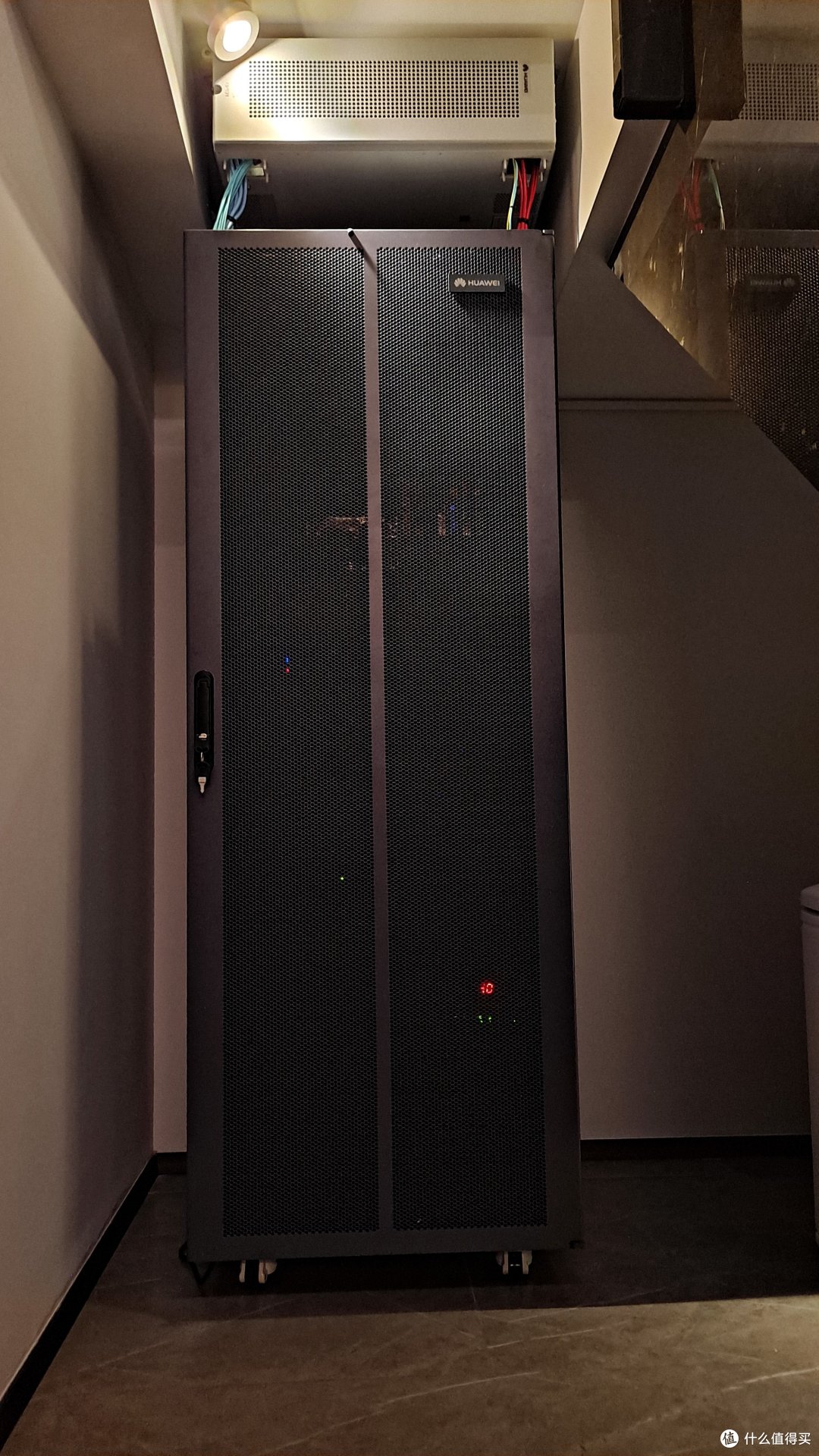

外景，柜子装了福马轮

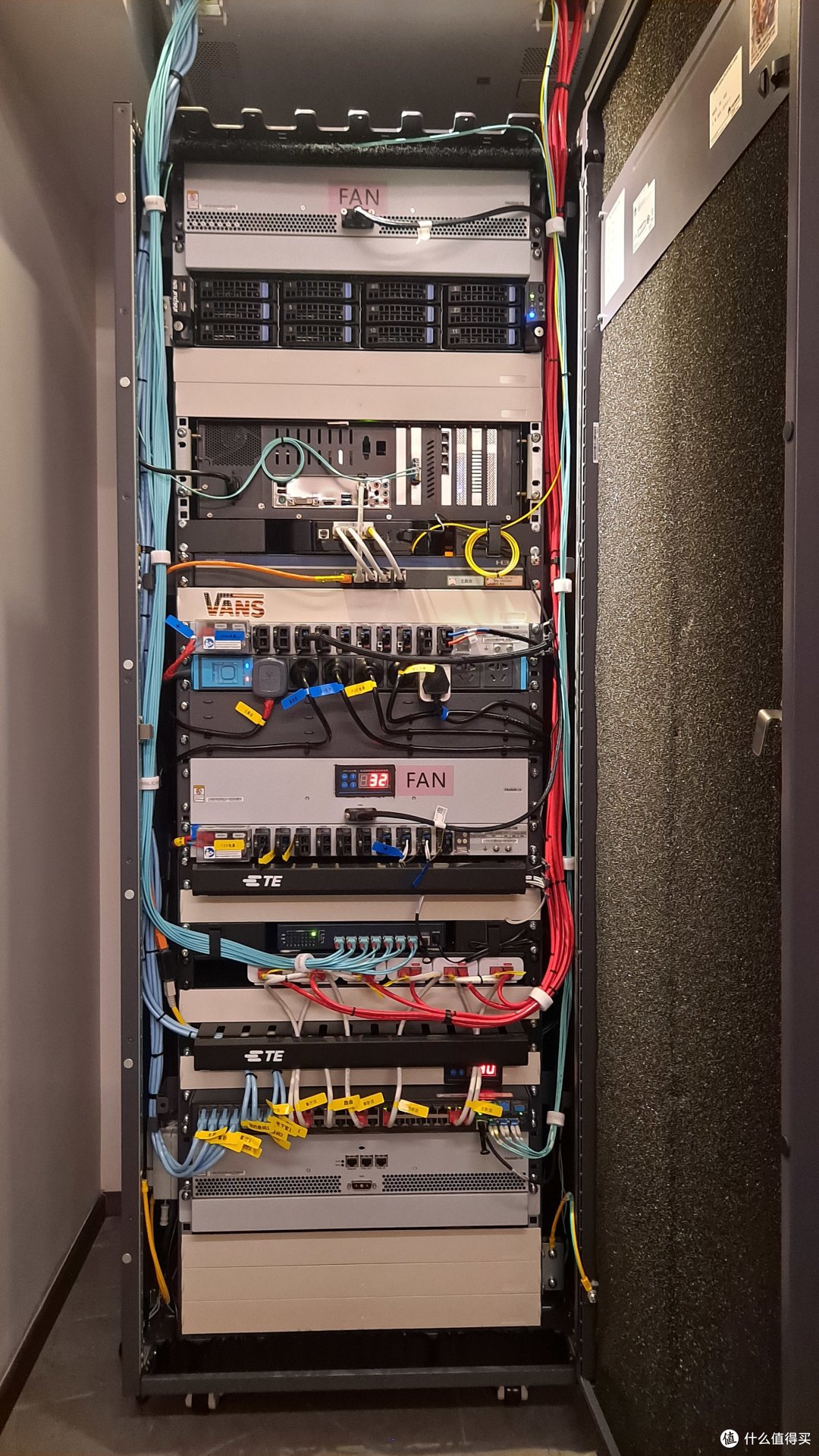

打开看

开灯

换下了poe供电器

两百块淘了台sr2024交换机，把poe供电器换了下来（重新理线的痛），然后对着命令行一个一个敲

顺便用备受好评的中兴灵车5228f换下了电炉丝s5800

配vlan

理线ing

之前的线差一点就不够长，搞下来等于整个机柜换了一遍

完成体_(:з」∠)_

理完看起来舒适一些

核心交换机配了四个端口静态聚合到poe交换机，聚合组trunk通过三个vlan，再为每个poe端口分配对应vlan。

橙色是聚合

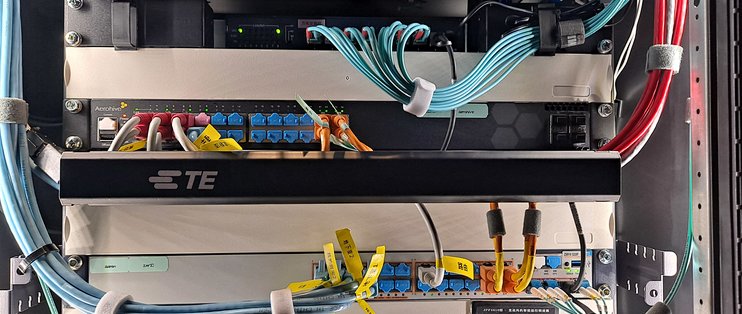

换完整洁多了

唉嘿

稳定~

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
