戴尔5411一体机拆机G8505主板折腾记录

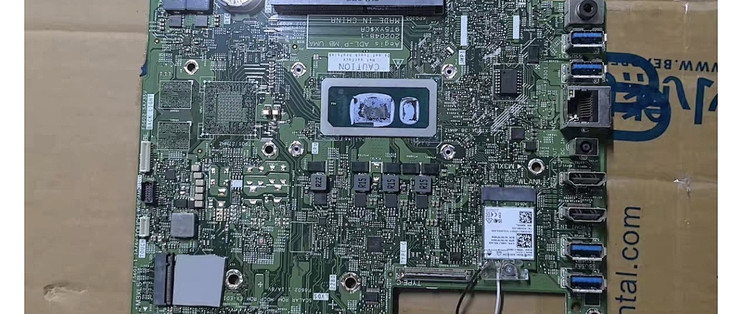

上一篇文章我写了关于三星一体机拆机U300主板的散热折腾记录，折腾完之后U300就已经被我卖掉了。有点意犹未尽，然后有群友分享了小黄鱼有卖家在卖戴尔的G8505拆机主板，咨询了下大佬，表示应该可以搞定，所以入手一块回来折腾

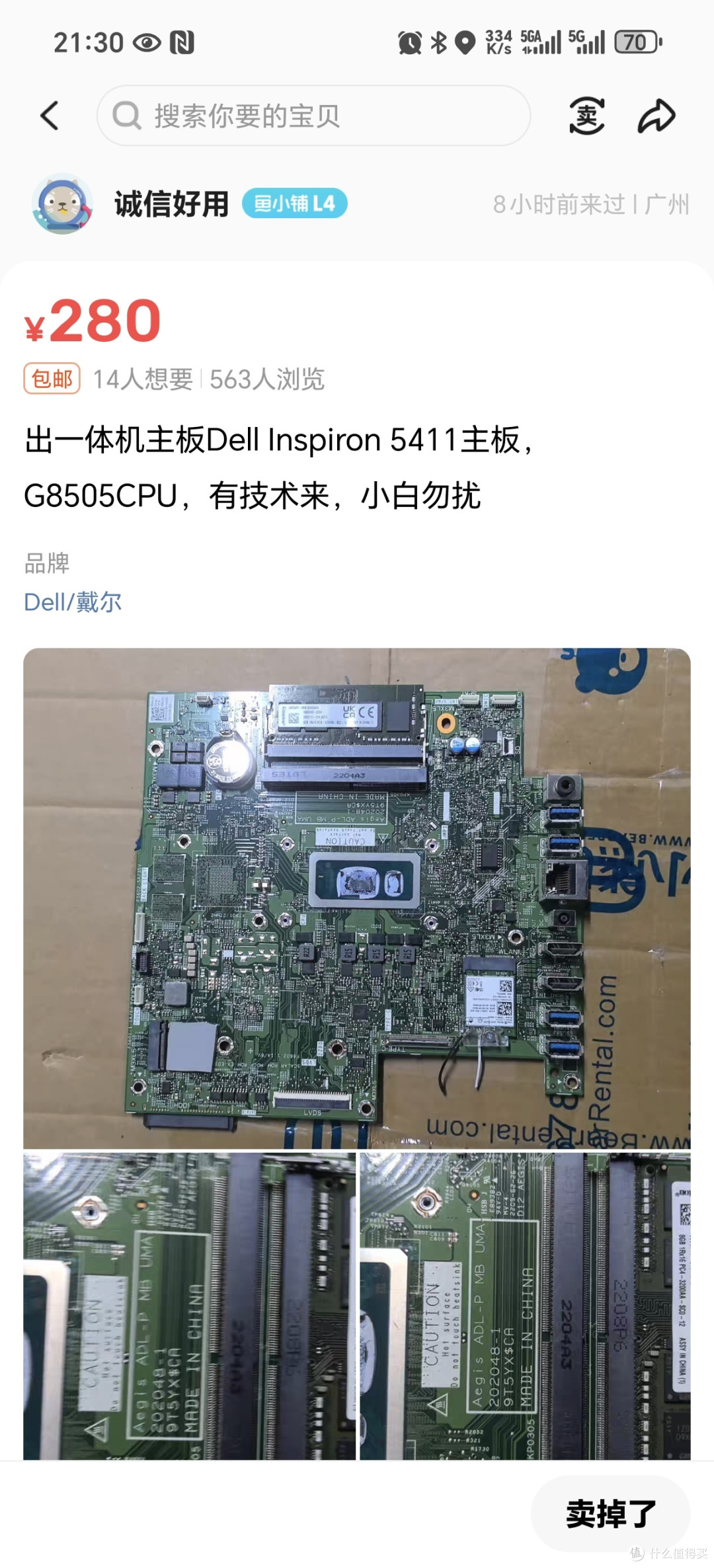

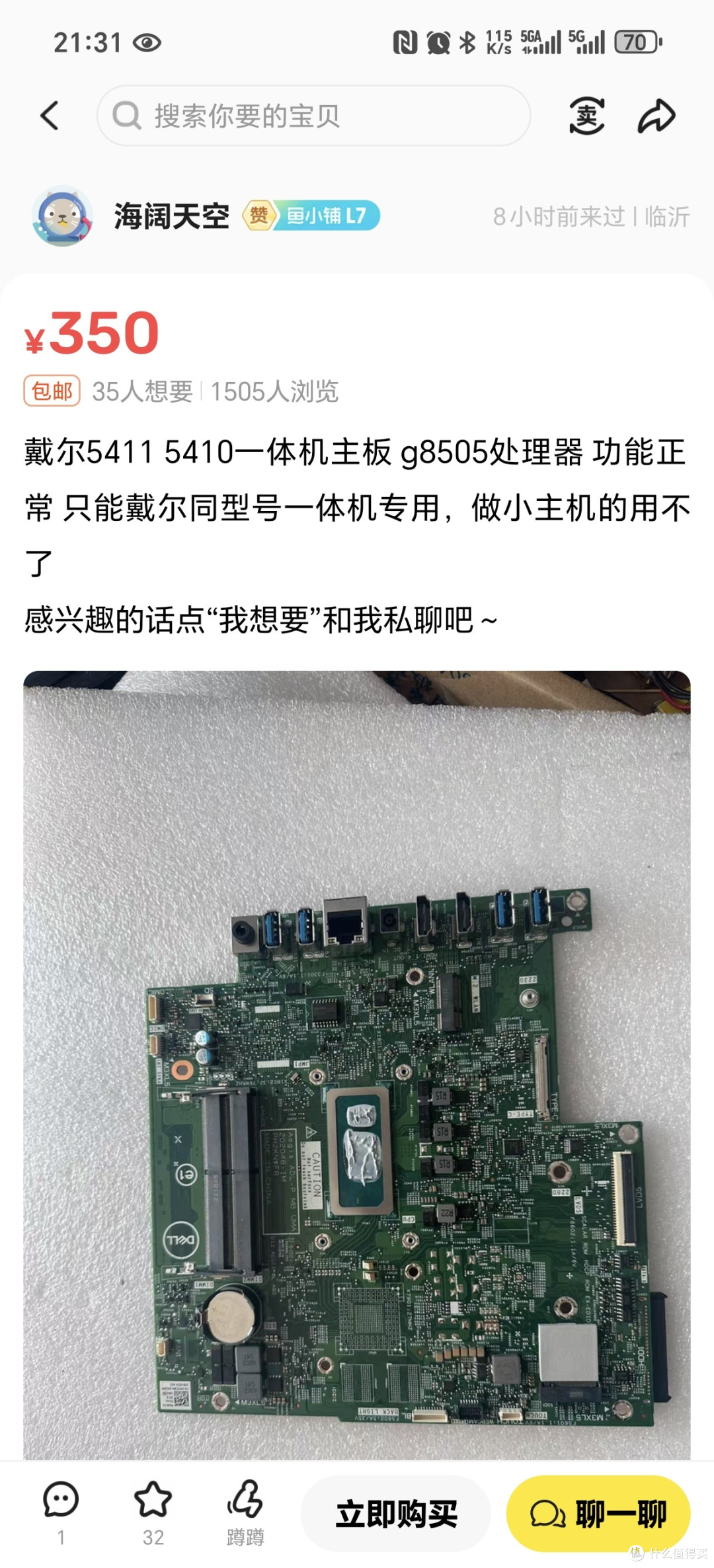

原价280入手，目前小黄鱼只有一家在卖了，价格350

到手了后发现改主板有两个问题必须解决：1是开机问题，原一体机是有一块开机的小板，购买的拆机主板是不带开机小板的(小黄鱼有小板单卖，售价70)；2是hdmi显示问题，主板默认是lvds显示，直接接上hdmi显示器是无法显示输出的。

自己折腾了一下，感觉没有太大把握，遂把主板寄给大佬帮忙处理，大佬处理之后上述两个问题得到解决，分享下解决的方案

1.开机问题

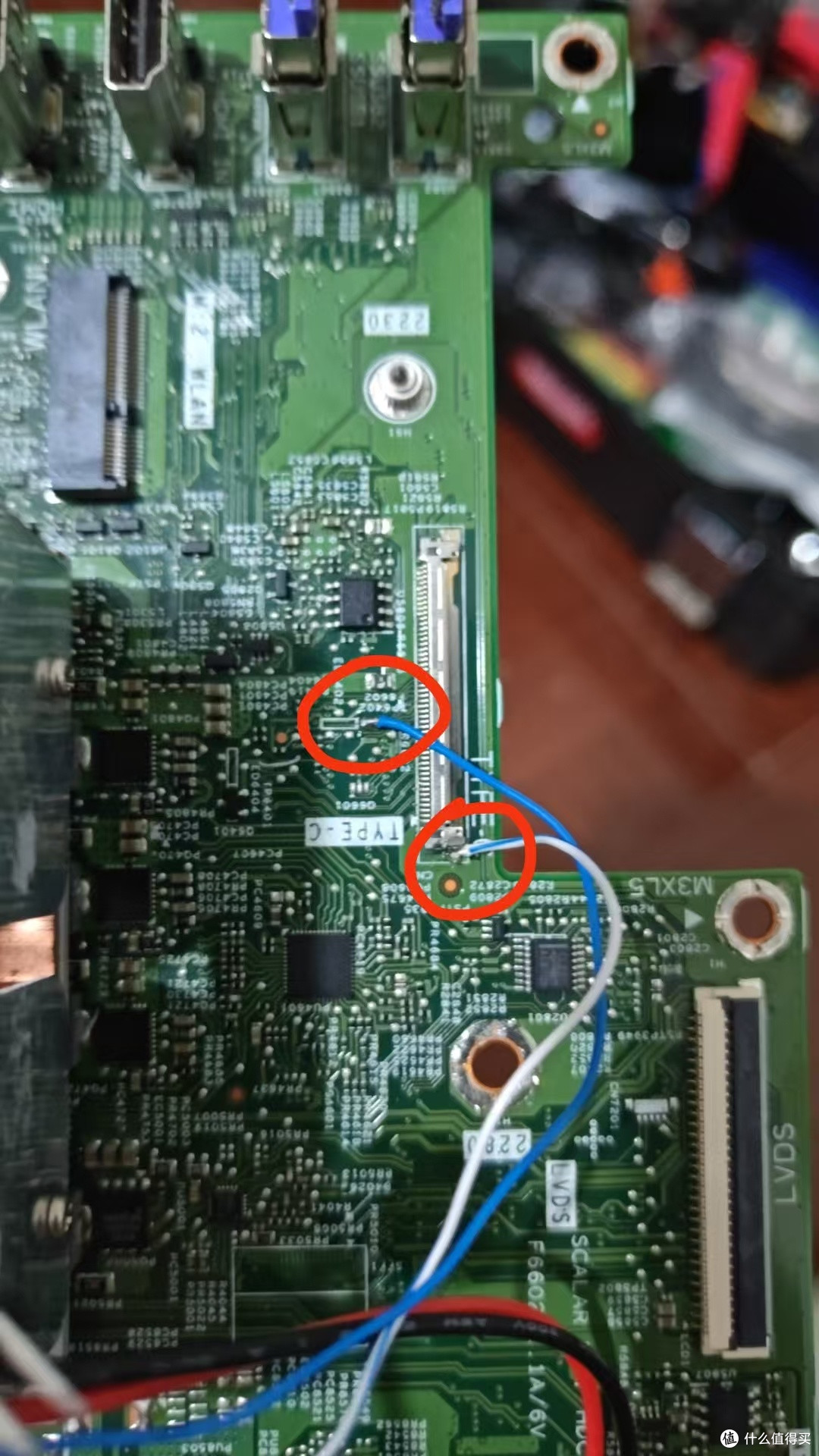

通过焊接两根飞线，短接即可触发开机

2.hdmi显示问题

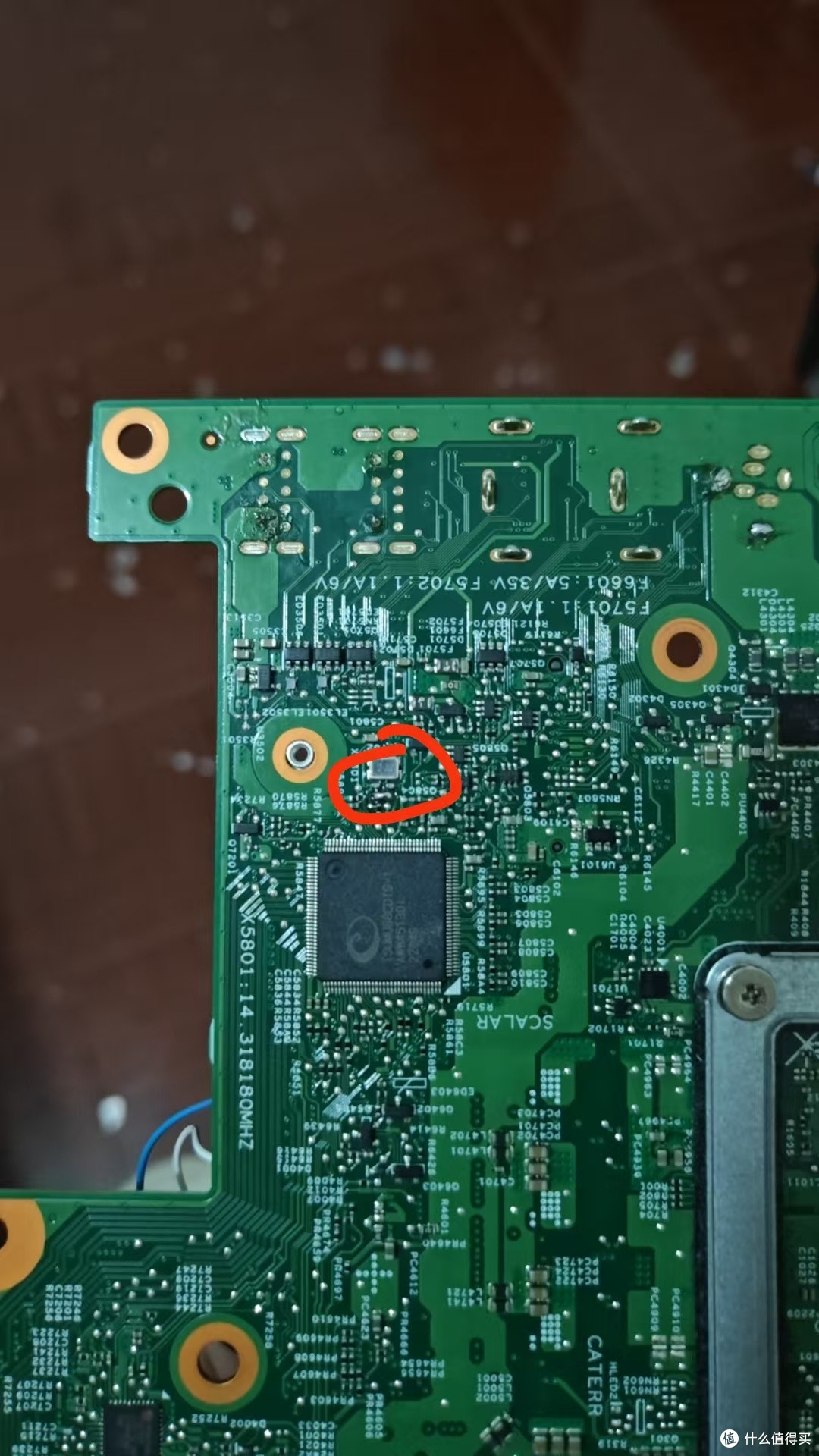

焊接短接该芯片的这两个触点，实现屏蔽lvds芯片的目的，开机后即可由hdmi显示输出

解决了开机和显示问题，接下来就到了我相对擅长的改装散热环节了

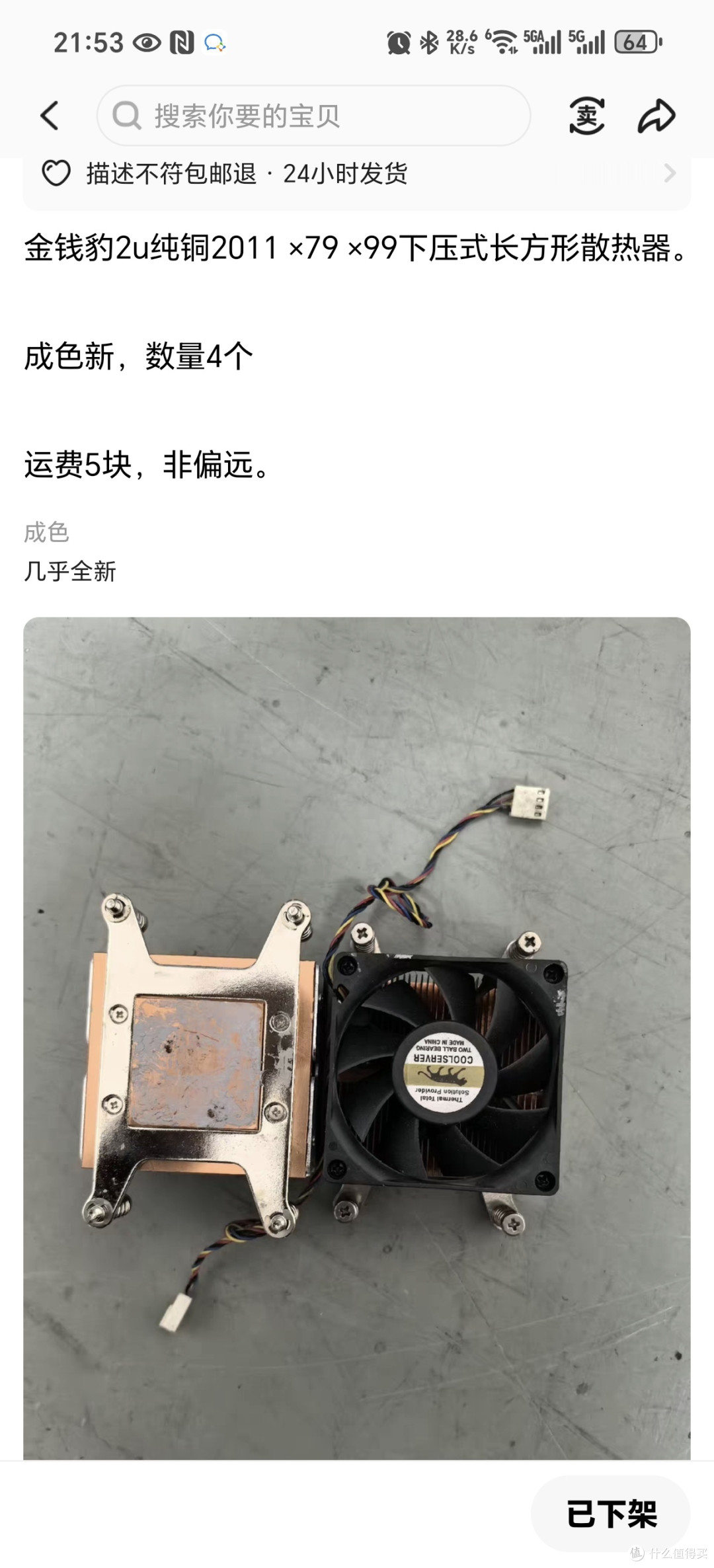

本次散热器还是老演员金钱豹散热

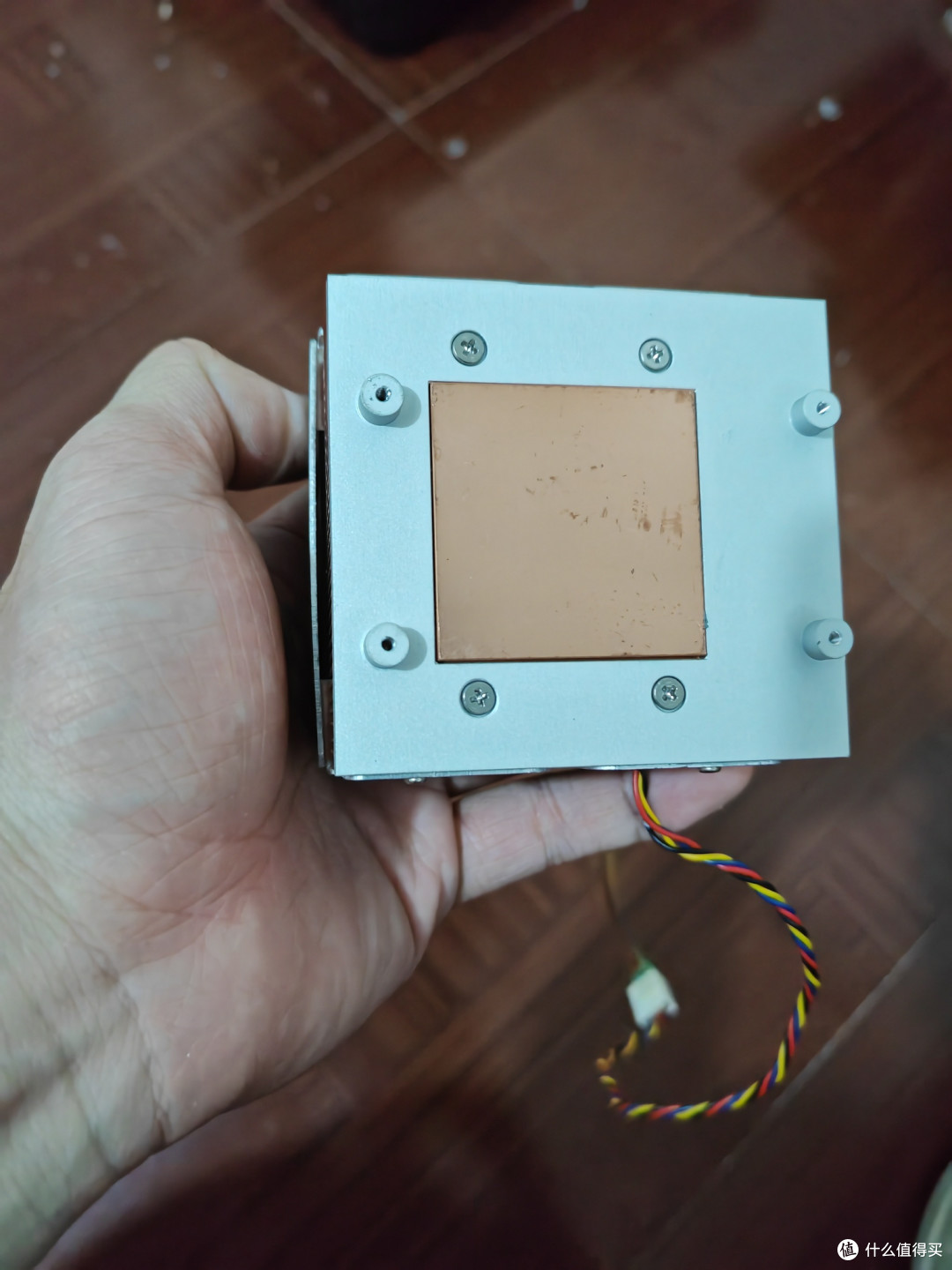

散热器底下四个螺孔的孔距为50*28，戴尔主板的散热安装孔孔距为65*34，所以去嘉立创cnc了一个散热转换支架，安装后如图

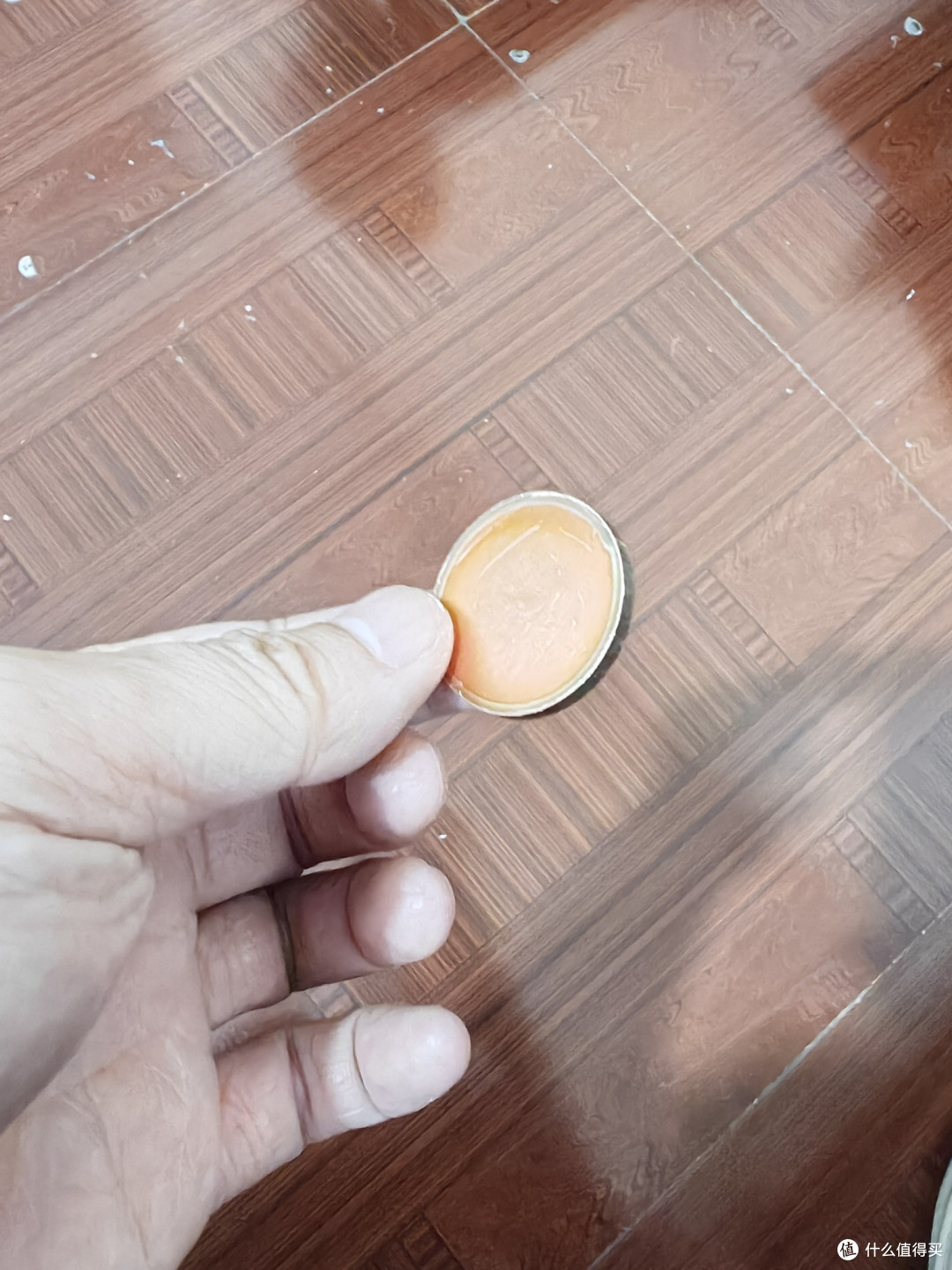

同时为了避免散热器和元件产生干涉，还需要一块铜片，本次选用的30mm直径3mm厚度的圆铜片，淘宝3元包邮

安装之后效果如图

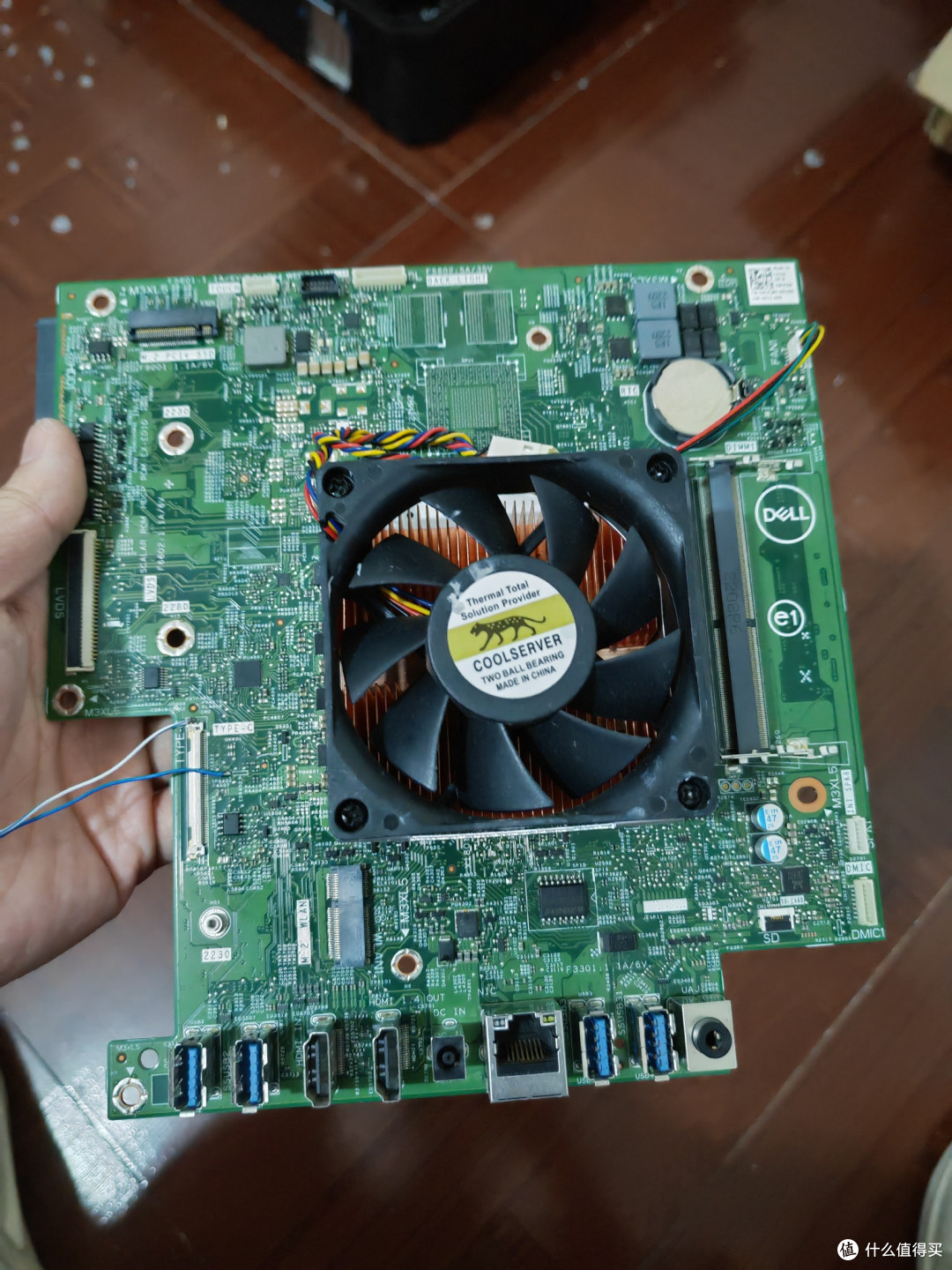

风扇供电接口为sh1.0

暂时记录到这里，后续弄好了机箱再看是否更新吧

20250714更新：

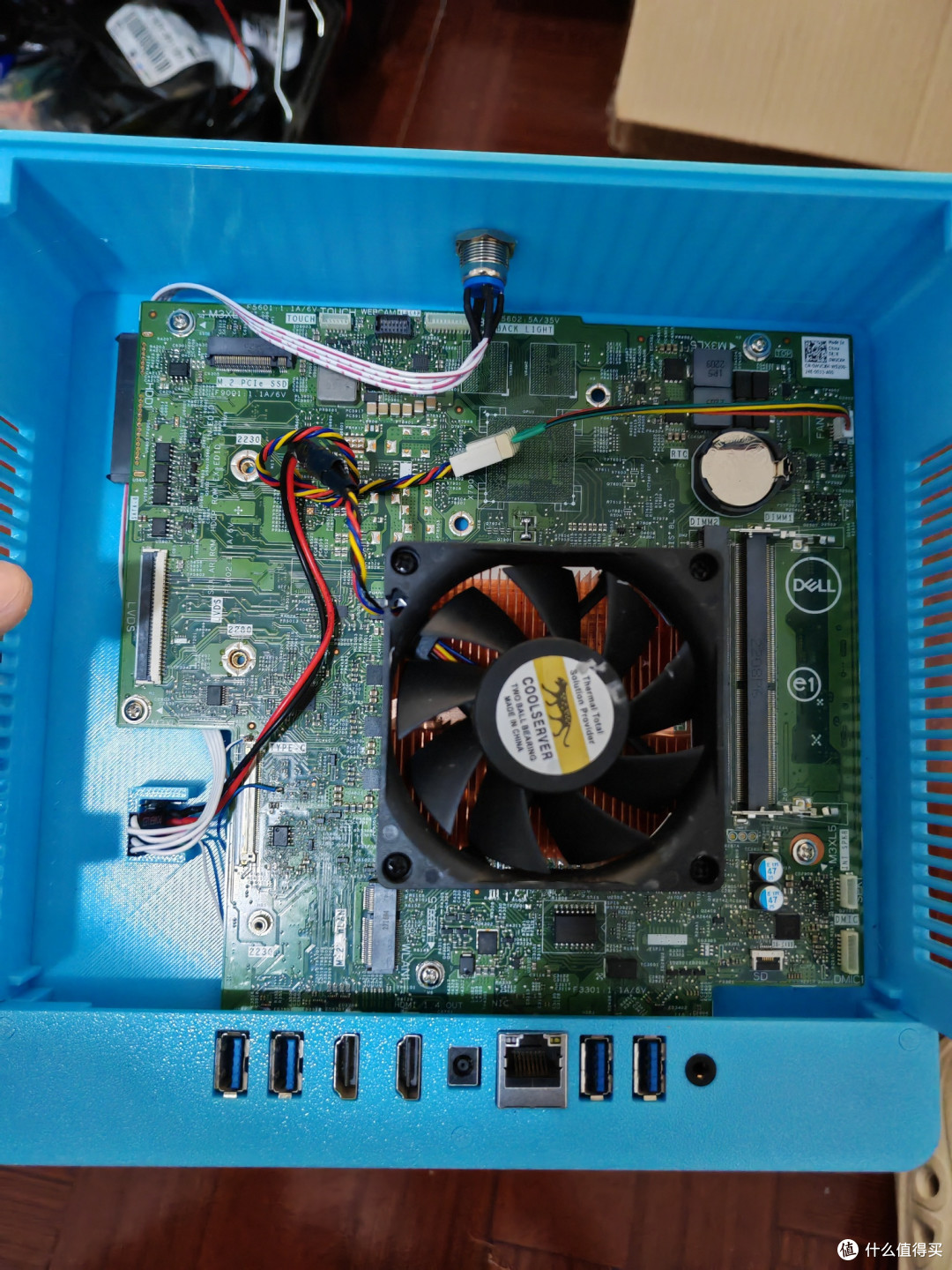

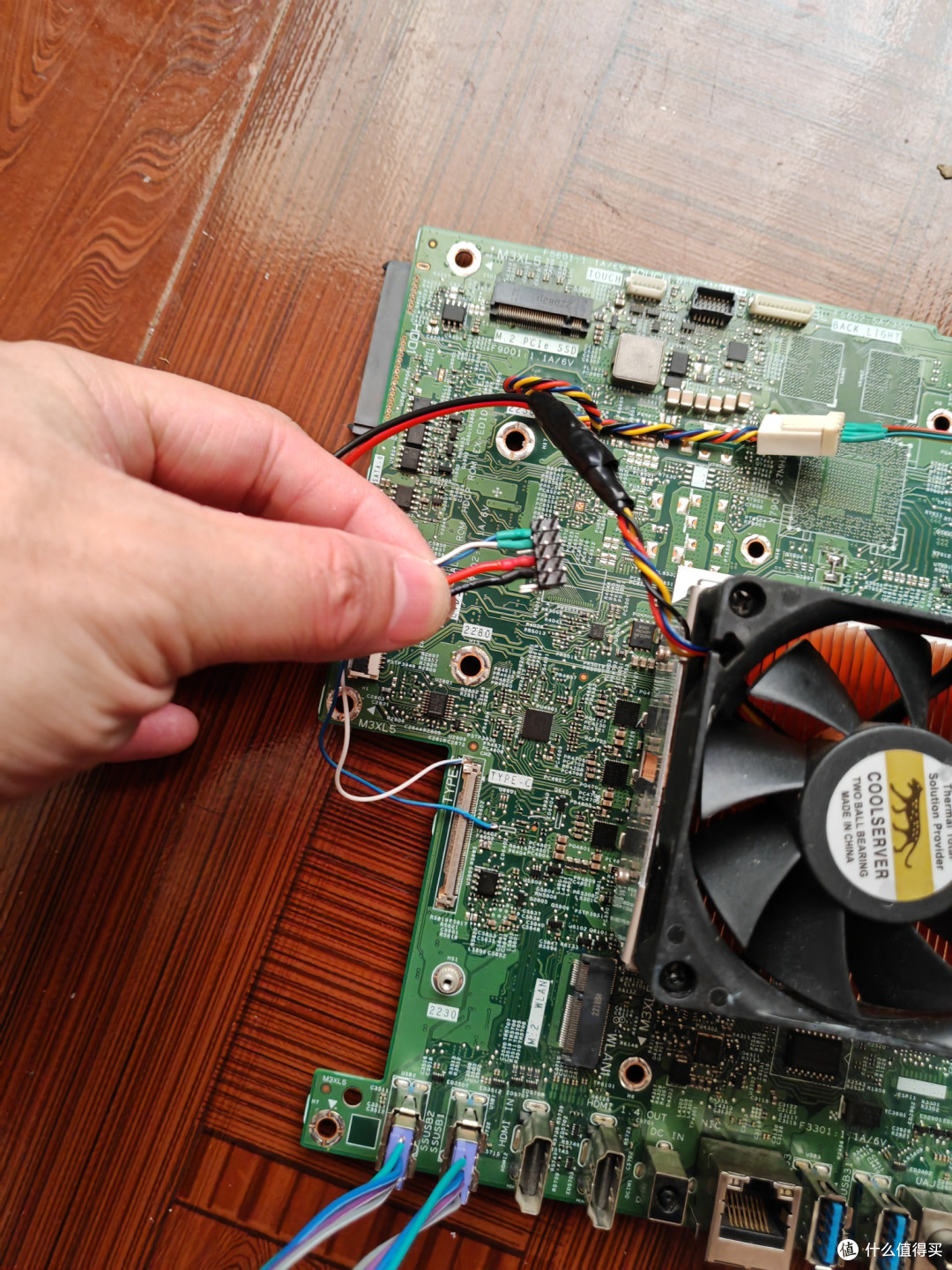

开关我接出来了

红色和黑色的线是5v和gnd，来自风扇供电线，用于power led的取电。原本是接在usb上的，但是后面发现我取电的usb关机后都有电，而且bios设置也无法取消他的关机供电，所以从风扇出取5v

7月15号更新：

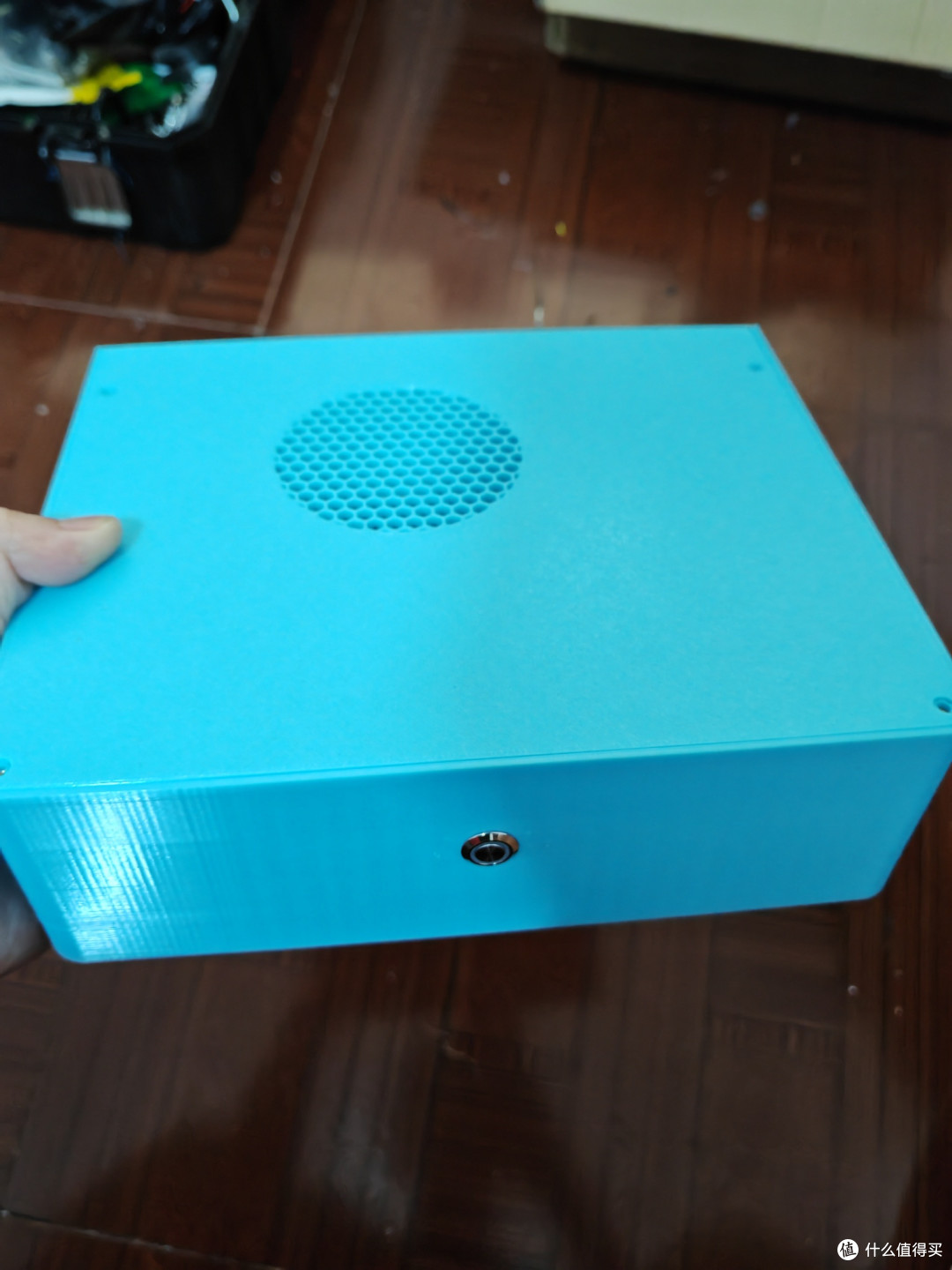

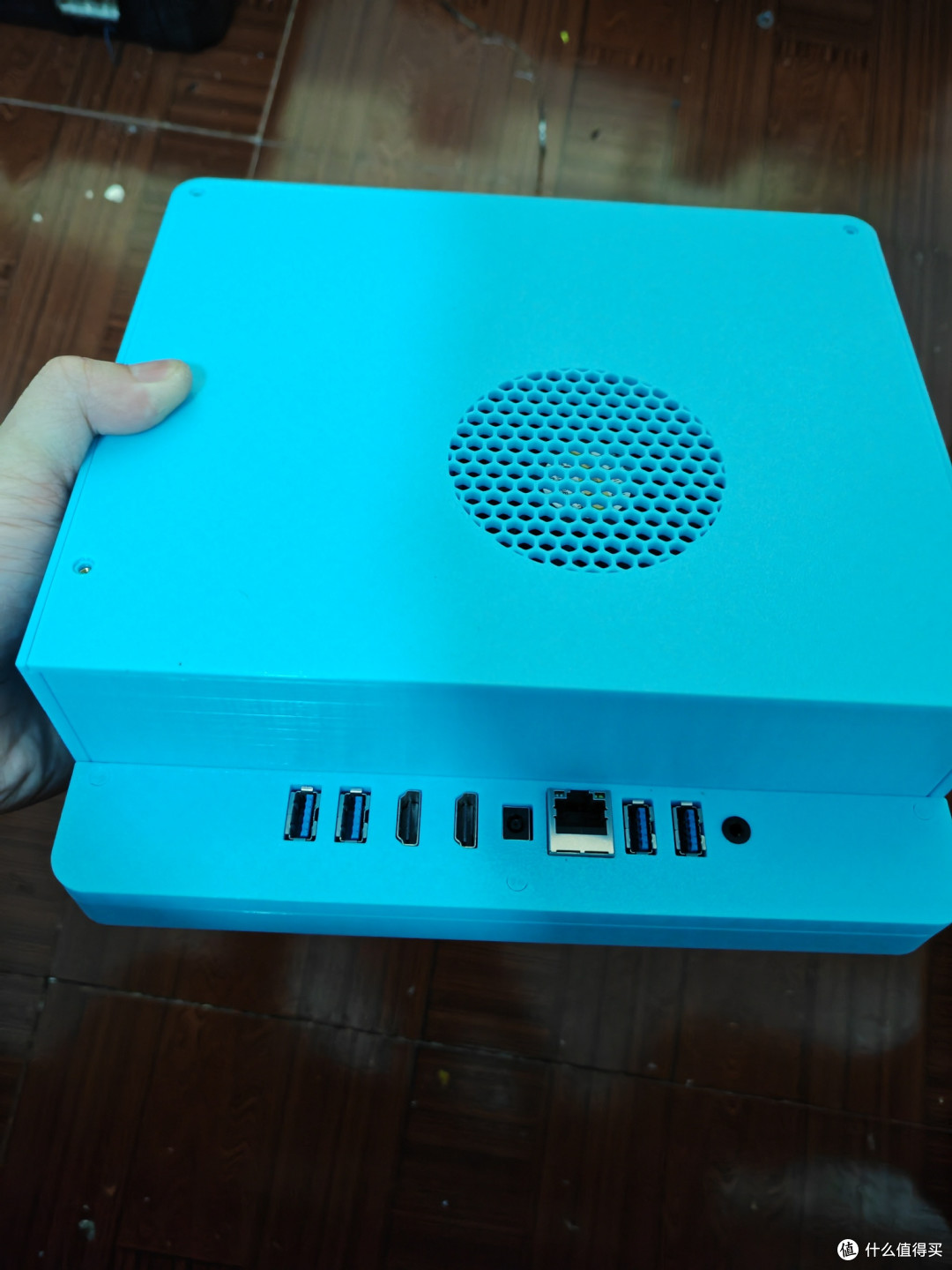

机箱已经打印完成，不算好看，但满足使用是没问题了
