火翼交换机单线复用+全屋组网

实现效果

主路由在客厅，管理控制全屋设备，所有设备都能相互访问。

网路环境

光猫在狭小的弱电箱，无法接入路由器，所有网线汇集到弱电箱，客厅和光猫只有一根网线。

更改原因

1.光猫虽然性能够用，但容易出现间隔几天断网的情况

2.光猫做主路由的话，管理设备不方便，光猫后台对设备管理功能少

3.下级路由设置为路由模式，其它房间的路由环境都是相互隔离，无法相互访问

基础设备

1.移动光猫UNG221N

2.CMCC RAX3000M——主路由

3.HUAWEI AX3 Pro——AP

4.Redmi AX3000——AP

5.火翼5口千兆交换机x2——网管交换机，成本50元左右

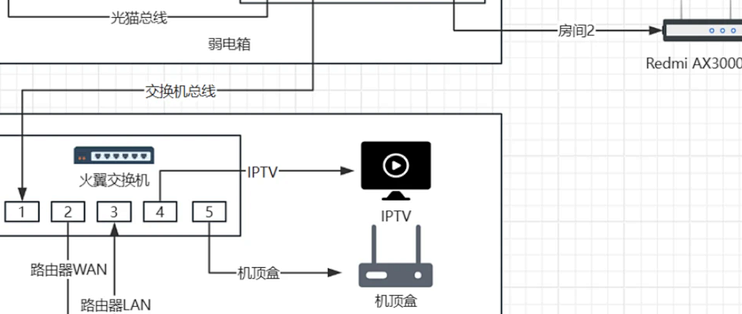

网络拓扑

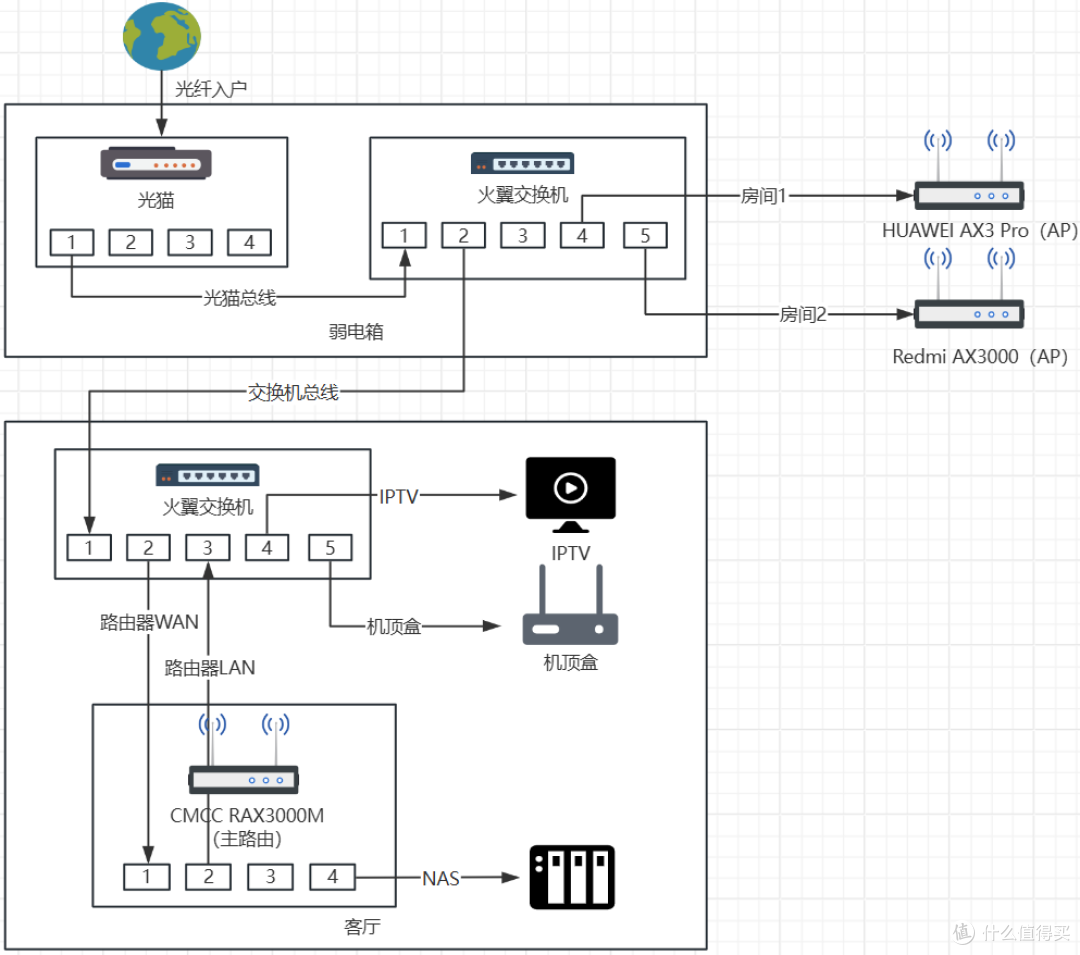

参考网络拓扑图

光猫配置

1.获取到超级管理员账号

• 移动默认超级管理员账号为：CMCCAdmin，密码为：aDm8H%MdA

• 如不是默认，则为自动生成的超级管理员账号，去某鱼上付费查询获取

2.存储备份，方便回滚

• 比如我的移动光猫可以直接通过配置文件导出和USB备份配置

3.查询到宽带账号

• 默认账号为手机号，在网络的连接里查看记录，可以截图保存

4.创建桥接

• 新建桥模式，通常有两个连接，一个为iptv，一个为网络连接，将网络连接的配置截图后，新建WAN，由于我的网络连接后缀为1001，所以这里的VLAN ID输入1001

• 创建后参考如下，VLAN ID可能不同

5.修改绑定模式，添加VLAN绑定

• 根据网络连接的ID，比如我这里是3744和1001

为指定端口添加VLAN绑定

6.关闭DHCP功能

• 依次关闭光猫的DHCP服务

至此光猫配置完成

弱电箱火翼交换机配置

1.查看包装盒，获取默认信息

• 后台地址：http://10.0.0.10/

• 默认密码：123456

• 可以修改电脑ip为同一局域网，比如设置为10.0.0.20，这样才能直接访问后台

• 如果电脑没有网口，可以将交换机连接开启DHCP功能的路由器下面，会为其分配一个同局域网的IP，比如192.168.1.X，直接访问该IP进行配置

2.登录后台

3.配置IPTV和网络

• 来到VLAN管理——802.1Q VLAN，开启开关

• 比如我的网络是1001，如图所示配置

• VLAN ID 输入1001后，端口1和2的类型修改为Trunk，应用后下方的VLAN信息表为1001添加了Trunk

• 相同操作，添加IPTV的3744的Trunk

这样弱电箱的交换机配置完成，光猫的LAN1口网线连接交换机的端口1，交换机的端口2连接客厅的网线。

交换机的端口3-5任意连接，我是端口4连接华为路由器做AP，端口5连接小米路由器做AP。

客厅火翼交换机配置

1.相同操作登录客厅交换机后台进行配置

2.添加网络VLAN

• 为1001添加端口1的Trunk和端口2的Access

• 这里交换机的端口2连接主路由的WAN口，端口3连接主路由的LAN口ccessAccess

3.添加IPTV的VLAN

• 为3744添加端口1的Trunk和端口4的Access

• 交换机的端口4连接IPTV机顶盒

• 注意，理论上这样是配置好IPTV，但如果IPTV显示网络异常，要考虑是否是直接走的网络就可以看IPTV，没有走单独的IPTV，可以分别尝试直接把IPTV的VLAN删除，或把IPTV的VLAN取消Access，看是否成功连上网络

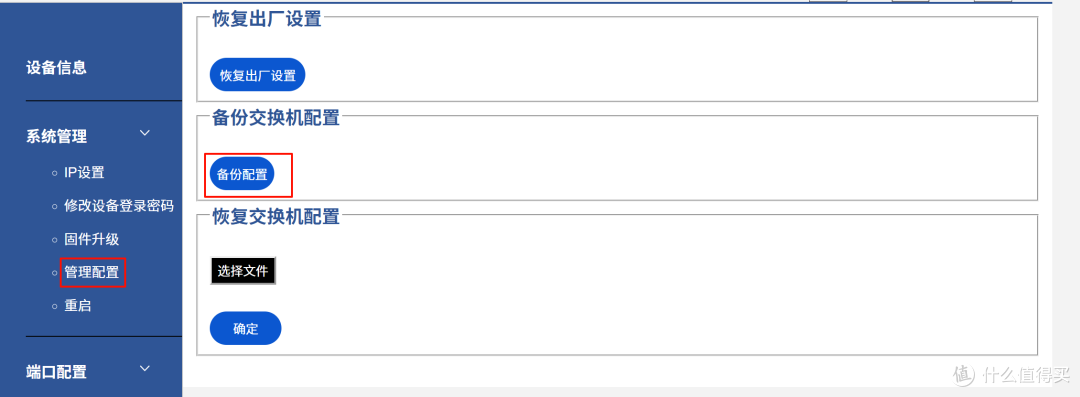

两个交换机配置完成，可以备份配置，备用

CMCC RAX3000M主路由配置

1.添加WAN拨号

• 修改协议为PPPoE，PAP/CHAP 用户名和PAP/CHAP 密码分别输入拨号的账号密码

2.无线配置

• 按常用配置好无线

• 设置带宽为160MHz

• 设置密码

• 高级设置中启动802.11k

  ---

AP配置

1.HUAWEI AX3 Pro

• 修改上网方式为Bridge（AP），修改和主路由相同的wifi名字和密码

2.Redmi AX3000

• 常用设置——上网设置——工作模式切换——有线中继工作模式

• 修改和主路由相同的wifi名字和密码

Mesh组网

• 由于是不同品牌路由器，不支持默认Mesh组网，但实测三个路由器设置为相同的WiFi名字和密码，用WiFi魔盒测试，iPhone手机和华为手机都支持自动漫游，30-50ms左右。

• 如果只看信号，实测苹果手机在过道显示是两格信号，走到AP所在房间内，1秒左右自动满格，日常使用不刻意查看信号强度，察觉不到切换。

• 建议2.4g网络仅智能家居使用，5g网络手机和电脑使用，这样差不多在每个房间走动都是5g wifi信号满格。

小程序管理

1.扫描包装的二维码，在交换机连接或配置好网络后，可以添加到小程序“云网管”中，可以远程管理

2.为交换机添加对应的名字进行区分

3.进行网口配置，为每个网口进行区分

网速测试

1.交换机环境

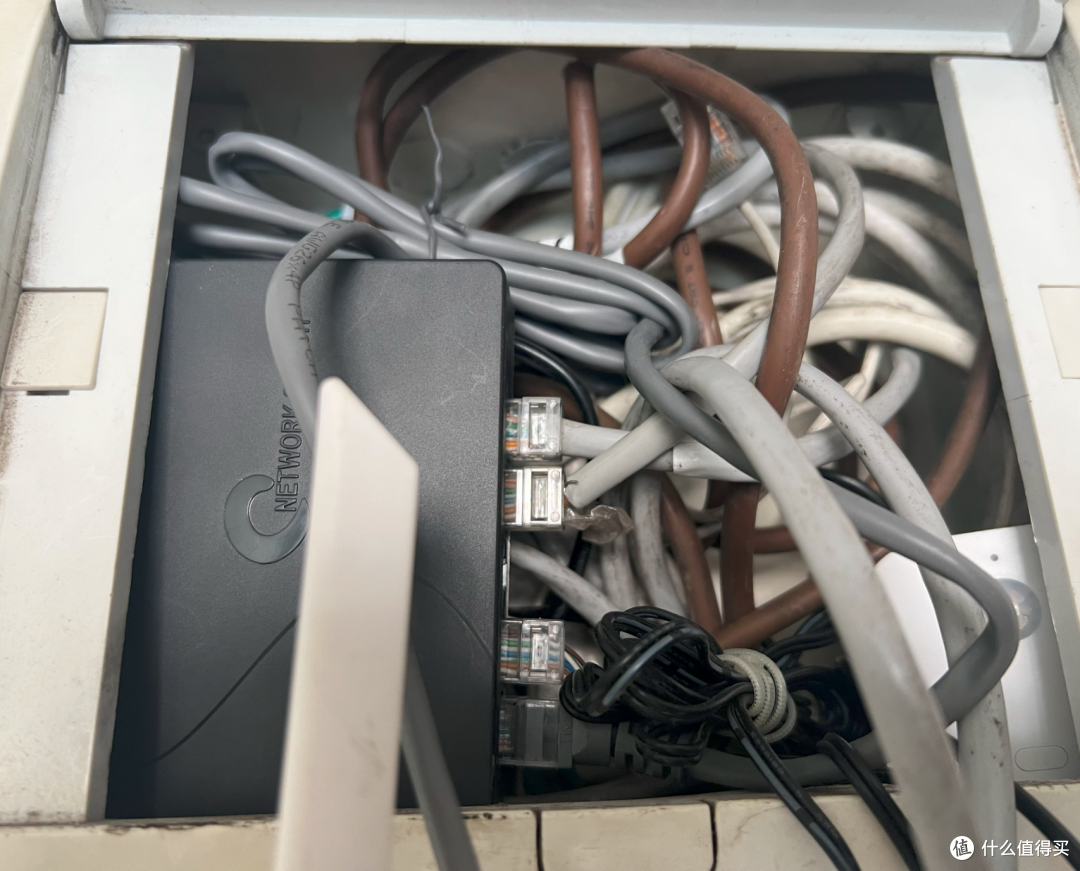

狭小的弱电箱，冗杂的线

2.网线情况

• 十多年的埋墙，超五类网线

• 自己尝试穿线失败，水泥封死

• 当地穿线业务只在某鱼找到一家，比较贵

3.iperf3测试

主路由开iperf，手机分别在不同路由器旁测试

• 主路由旁

  • 网速范围：76MB/s-108MB/s

  • 平均网速：100MB/s

• 小米AP旁

  • 墙内网线大约10-15米

  • 网速范围：76MB/s-104MB/s

  • 平均网速：95MB/s

• 华为AP旁

  • 墙内网线大约15-20米

  • 网速范围：54MB/s-92MB/s

  • 平均网速：78MB/s

4.结论

• 普通日常用户，使用该方案的情况下，通过网管交换机完全满足日常需求，即使是观影等NAS需求，因为超五类也是全双工，双向千兆，也不会达到瓶颈。由于不是千兆宽带，但测试下来理论上千兆以内的网络应该都OK。

购买推荐

• 与其它网管交换机动则上百的价格，火翼交换机十分值得推荐，看了一圈，大牌子的傻瓜交换机和这款差不多的价格，甚至活动价它可能还要更便宜些。

• 光猫关闭了WiFi，仅作为光转换连接交换机，尽可能降低光猫负载。

• 在外面想看看家里的网络情况也很方便的小程序可以直接查看，实际体验来讲是合格的，物美价廉。

普通用户推荐：火翼5口千兆交换机，塑料散热，一般够用

高强度用户推荐：火翼5口千兆交换机钢壳强散热，散热环境不好推荐

多网口用户推荐：火翼8口千兆交换机

多网口高强度用户推荐：火翼8口千兆交换机钢壳强散热

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
