CSPS转ATX供电板方案解析

前言

在 DIY 硬件、高性能主机、多显卡算力平台圈子里，HP惠普/HPE慧与 CSPS 系列服务器电源凭借单路大电流、工业级稳定性、超高性价比成为玩家首选供电方案。这类企业级电源原生仅输出纯净 12V 电压，配套专属 64Pin 金手指接口，无法直接兼容家用 ATX 主板所需的 3.3V、5V、5VSB 多电压轨，想要实现台式机整机供电，必须依靠专业转接板完成电压转换与信号适配。

本期介绍的这款 CSPS 转 ATX 供电板便是一套集成完整降压变换、多路输出、电压监控、双模式启动控制的成熟转换方案。它无需额外改装线材、无需手动飞线调压，一站式将HP/HPE CSPS 服务器电源转为完整标准 ATX 供电，同时预留充足的显卡、硬盘外设扩展接口。下面我们就来看看其具体设计。

CSPS转ATX供电板外观

CSPS转ATX供电板模块化设计，整体设计小巧简洁，以方便用户日常使用和更换。

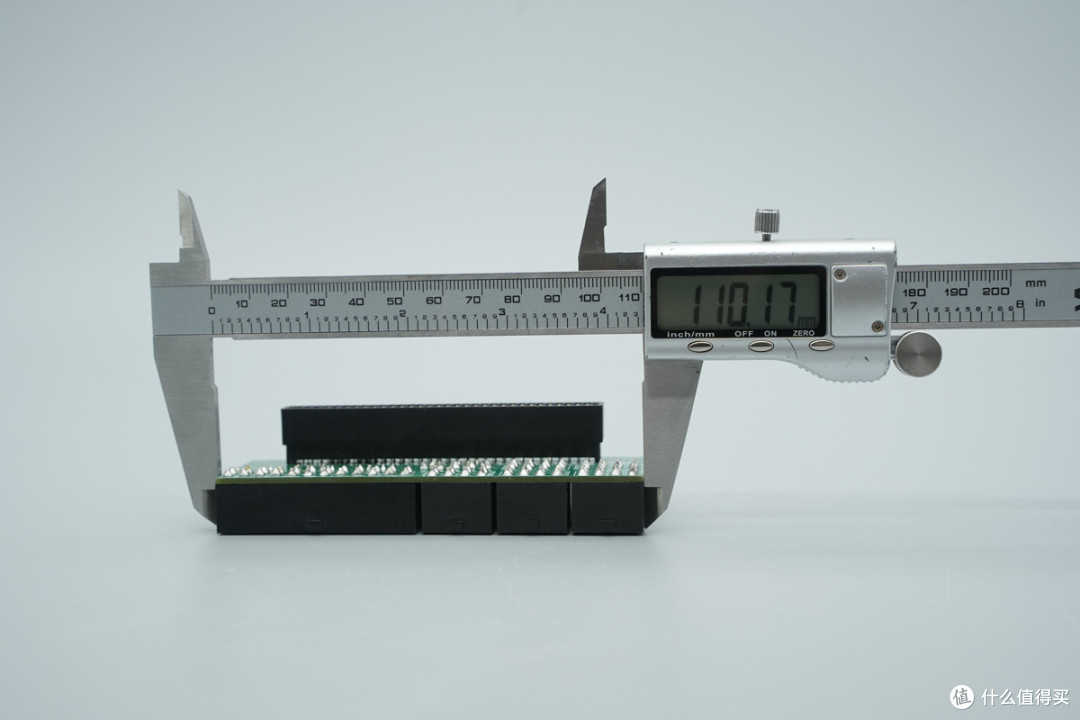

实测CSPS转ATX供电板长度为110.17mm。

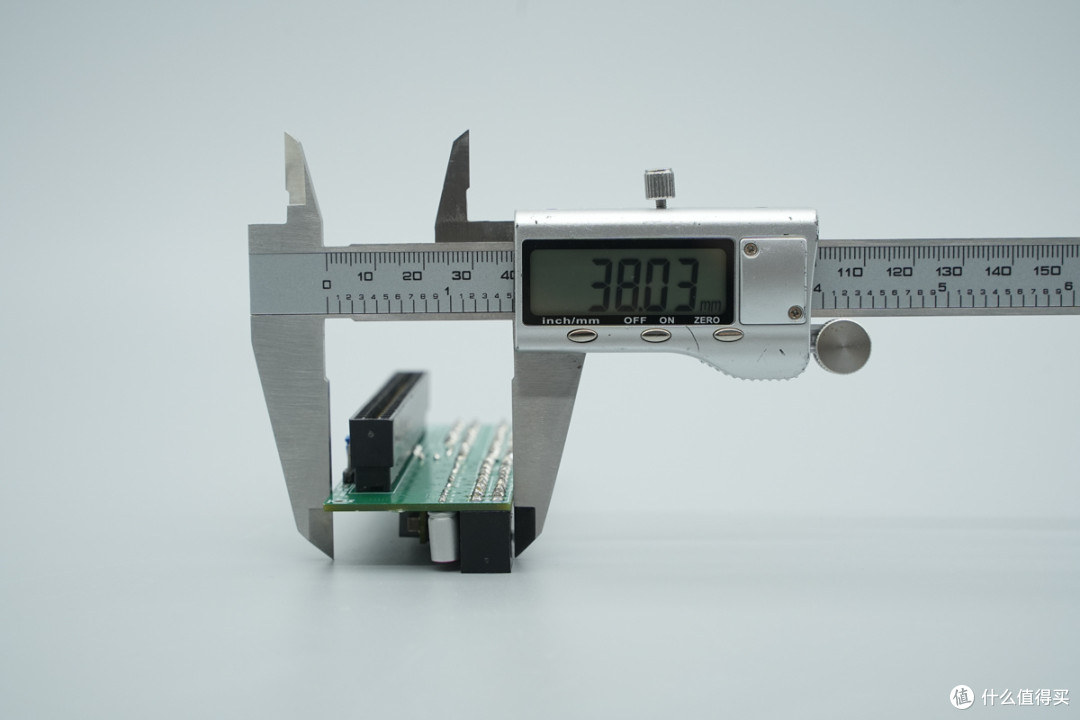

宽度为38.03mm。

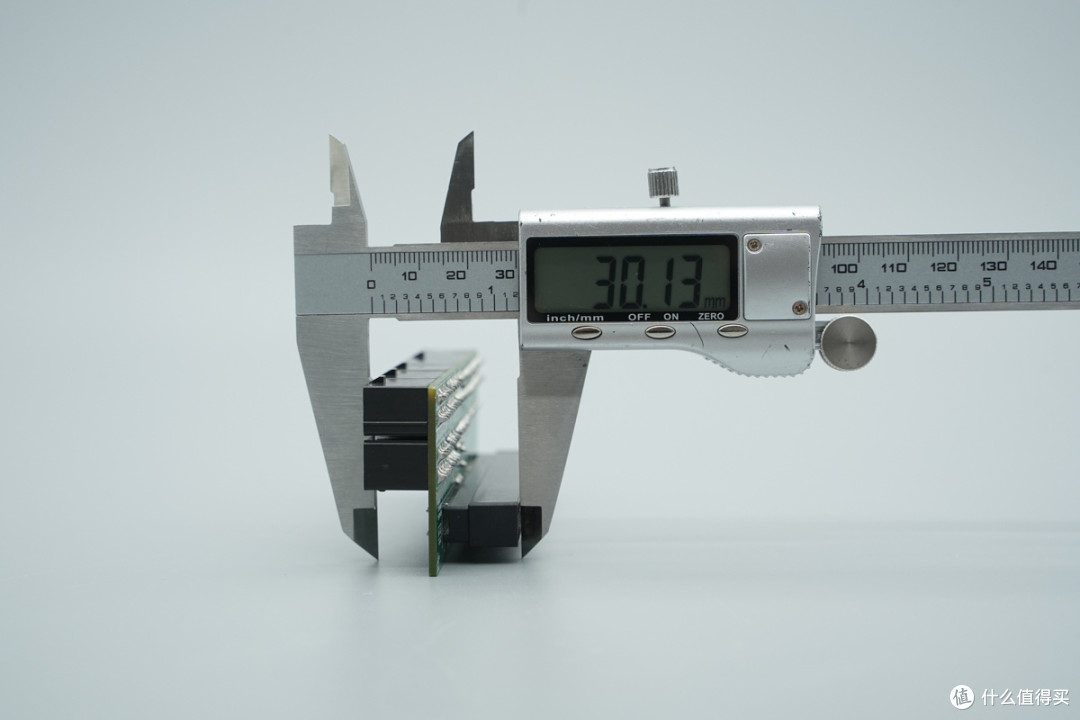

厚度为30.13mm。

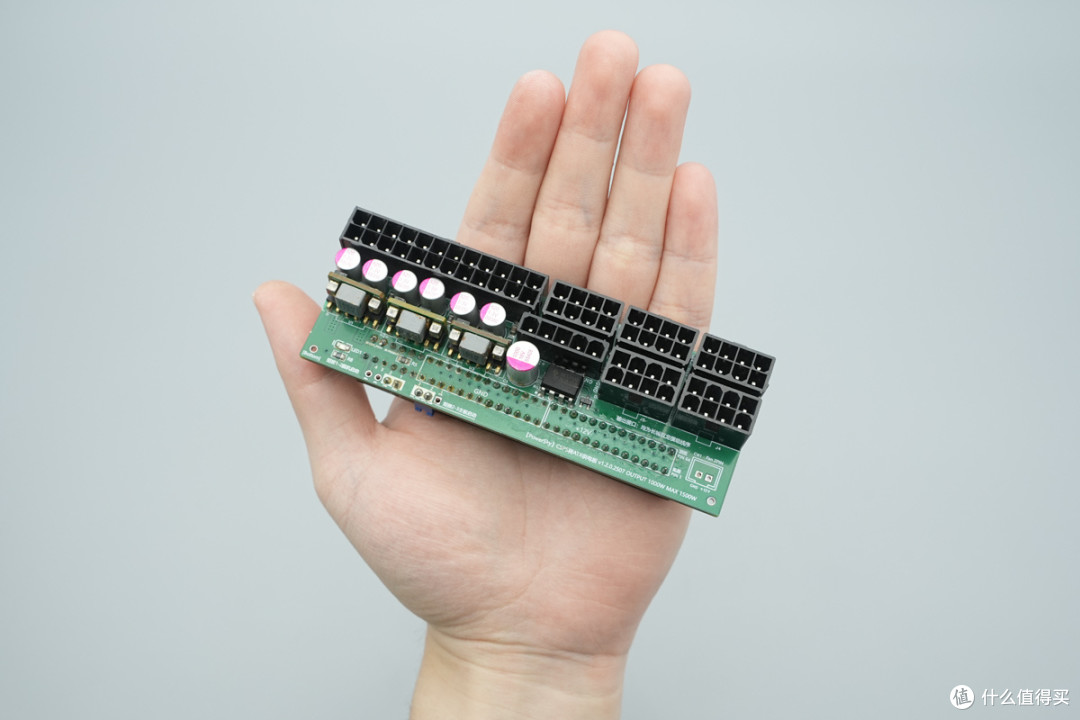

产品拿在手上的大小直观感受。

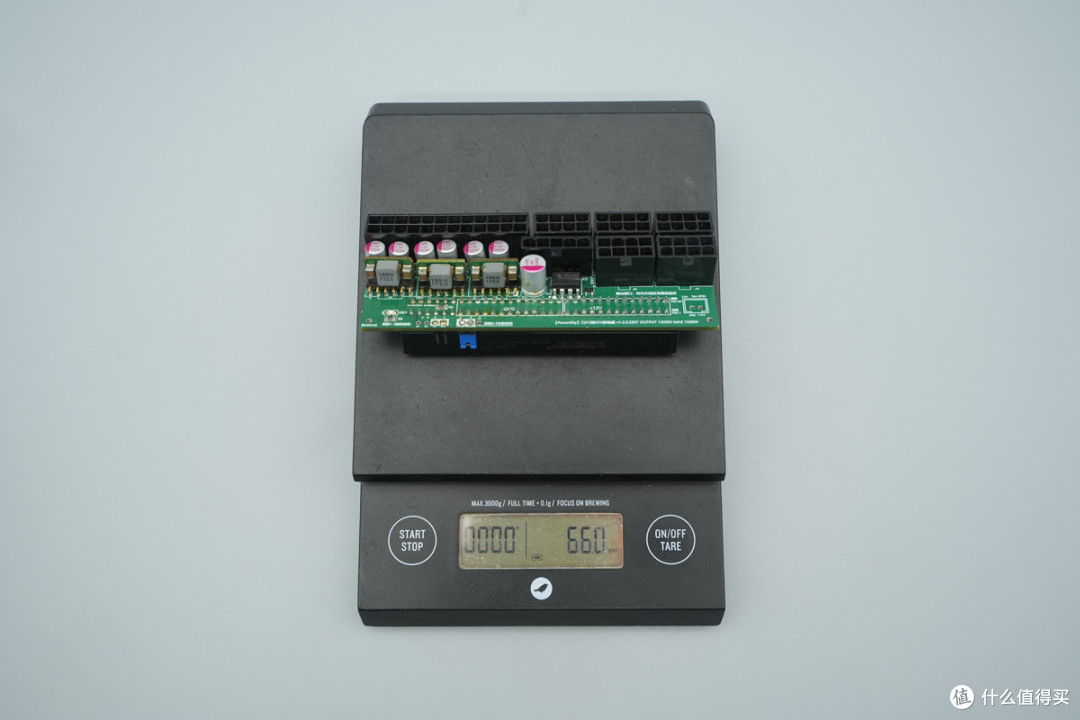

另外测得其重量约为66g。

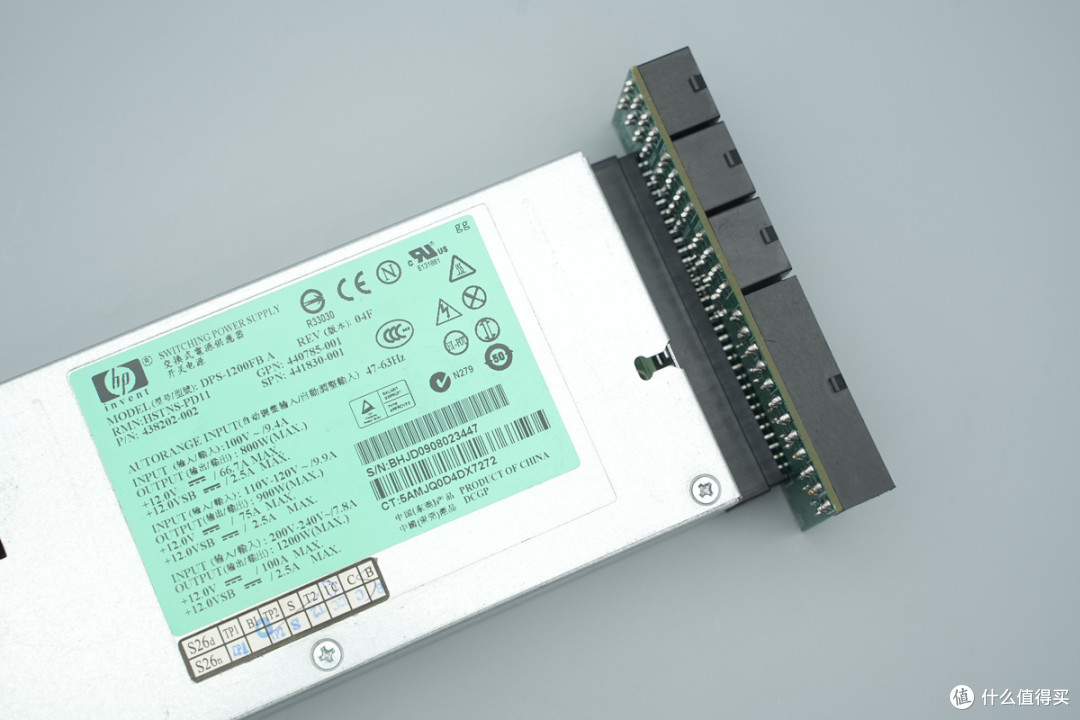

惠普1200W服务器电源连接这款CSPS转ATX供电板场景一览。

相关阅读：拆解报告：HP惠普1200W服务器电源

CSPS转ATX供电板方案解析

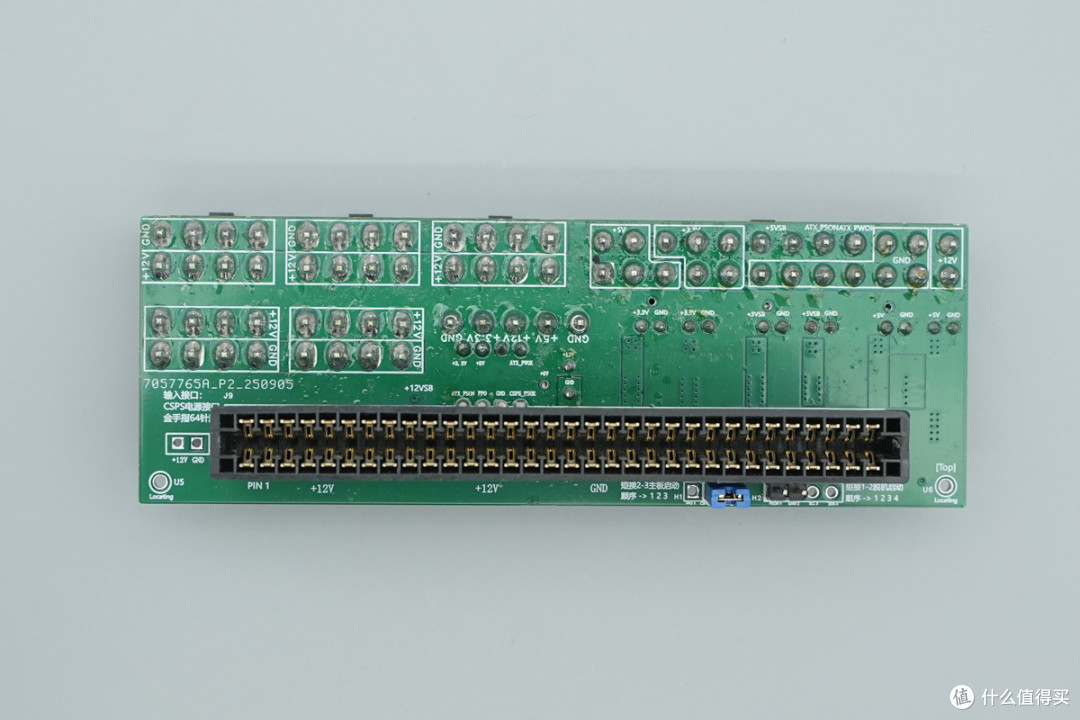

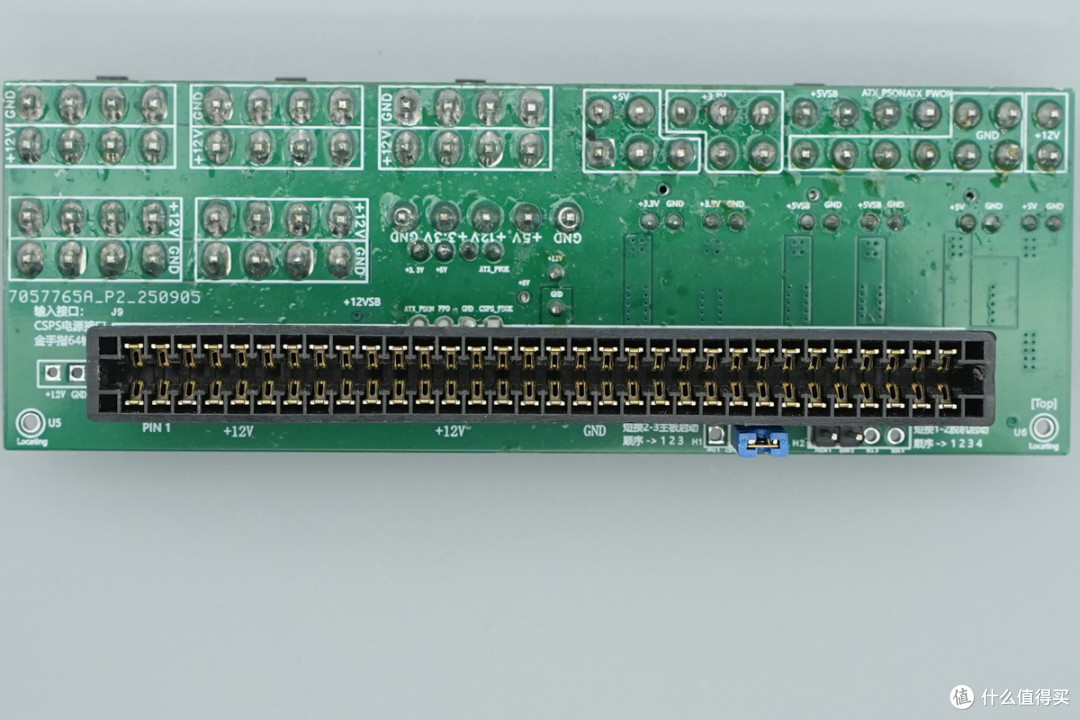

供电板背面焊接CSPS服务器电源金手指接口。

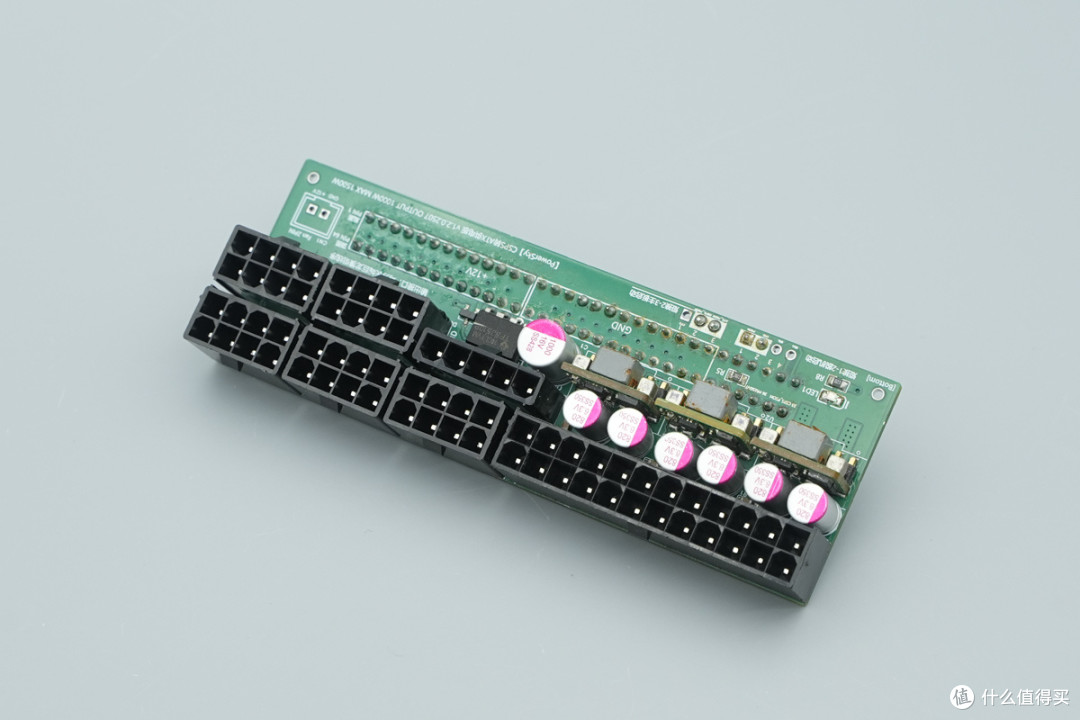

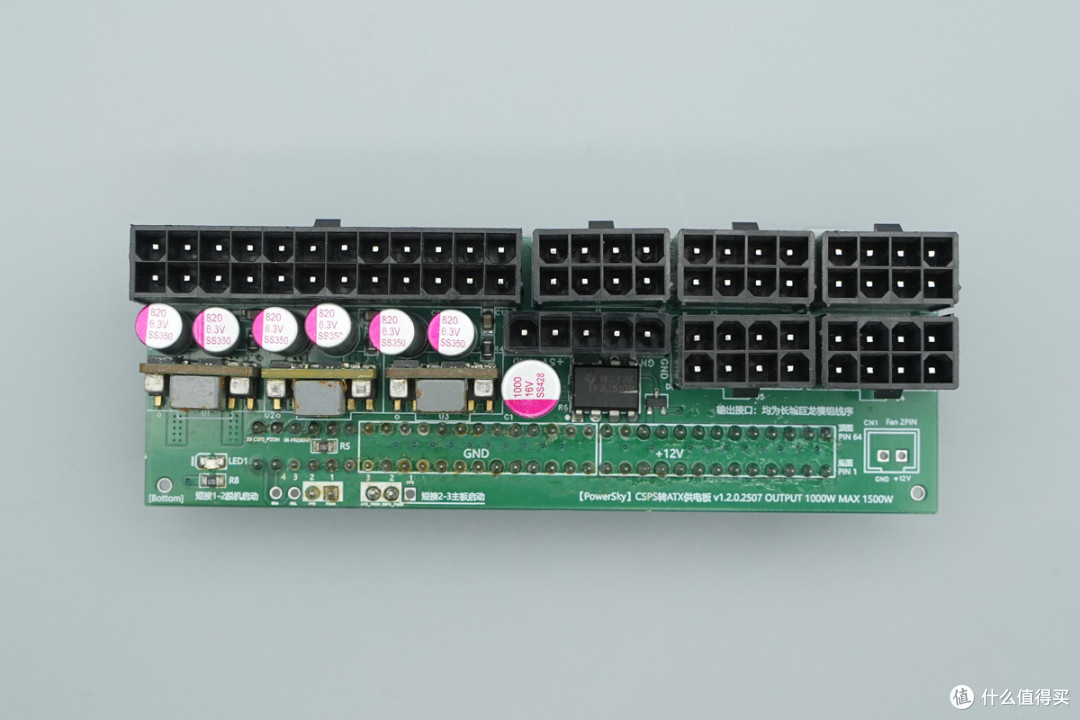

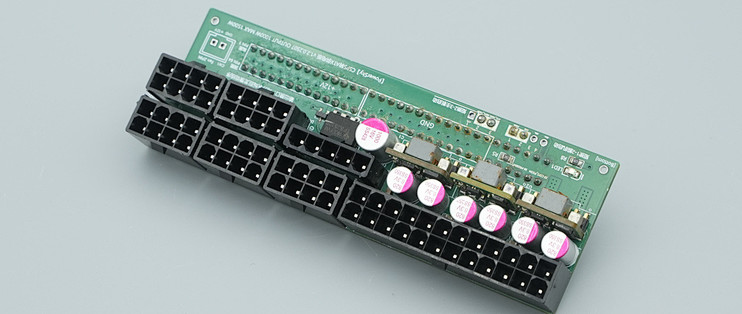

另一面焊接三块降压小板、固态滤波电容、电源监控芯片以及24Pin ATX 主板、8Pin CPU/PCI‑E、5Pin 驱动器供电接口，且均为长城巨龙母座线序。

金手指接口特写，64Pin脚规格。

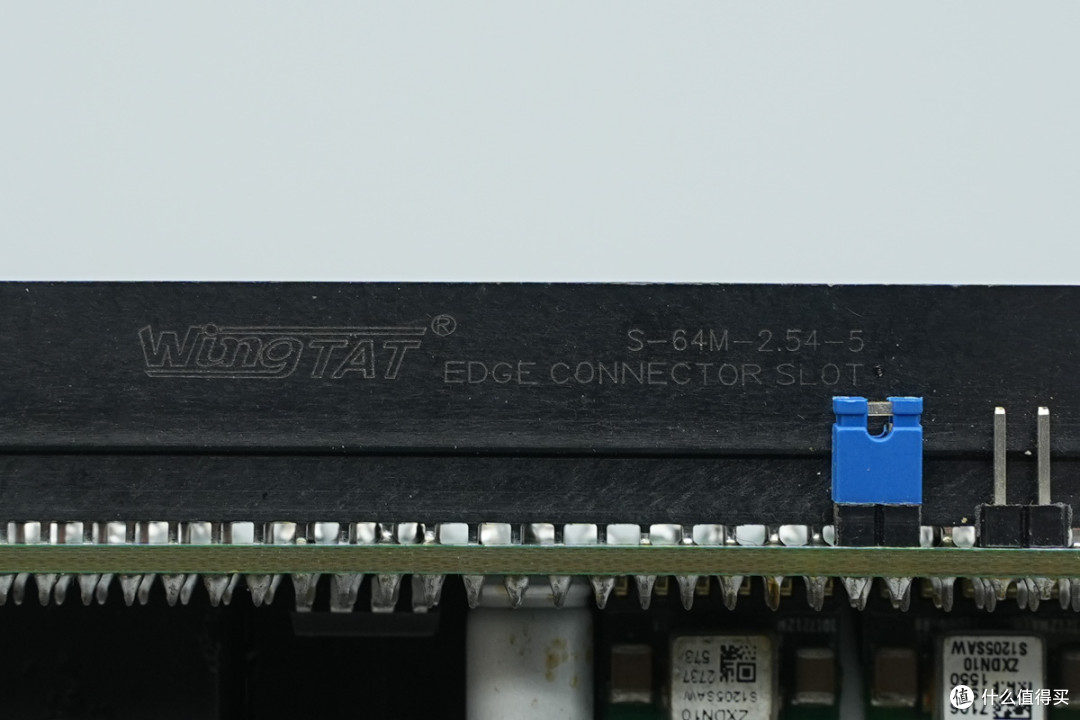

金手指接口来自WingTAT万听，型号为 S‑64M‑2.54‑5，属于标准 Edge Connector 板缘卡边插座。插槽总针数 64Pin，触点节距 2.54mm，完美适配 HP/HPE CSPS 服务器电源 64 位金手指接口，为电源模块提供可靠大电流接触。

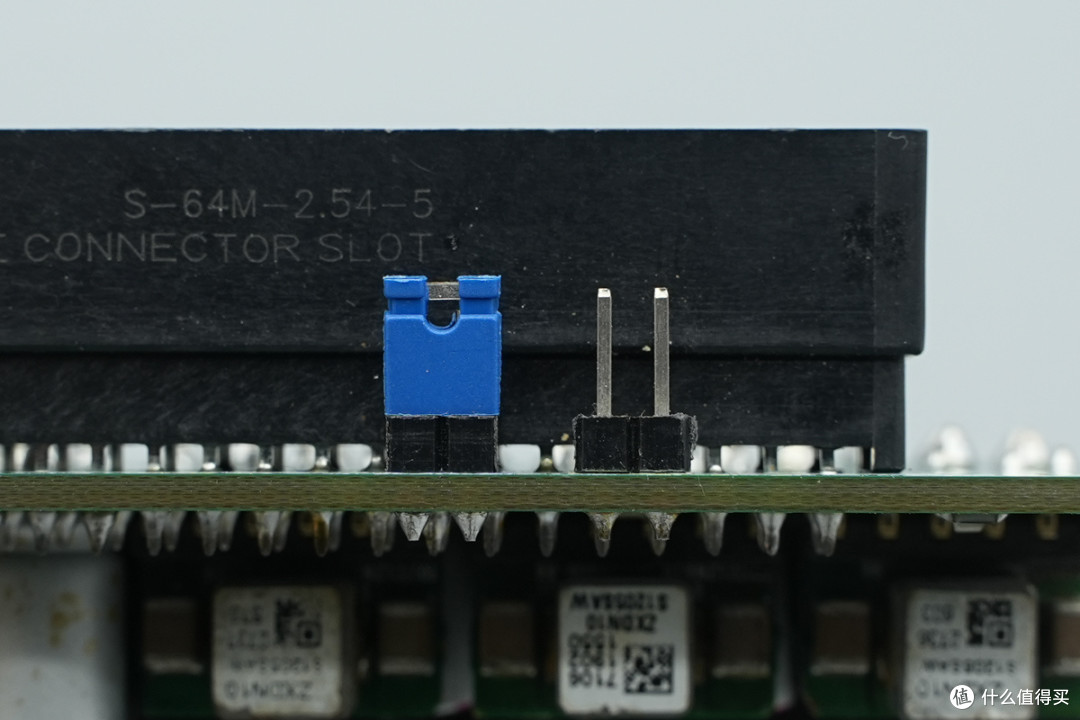

在金手指接口旁设有两组标准 2.54mm 排针用来切换电源启动逻辑。

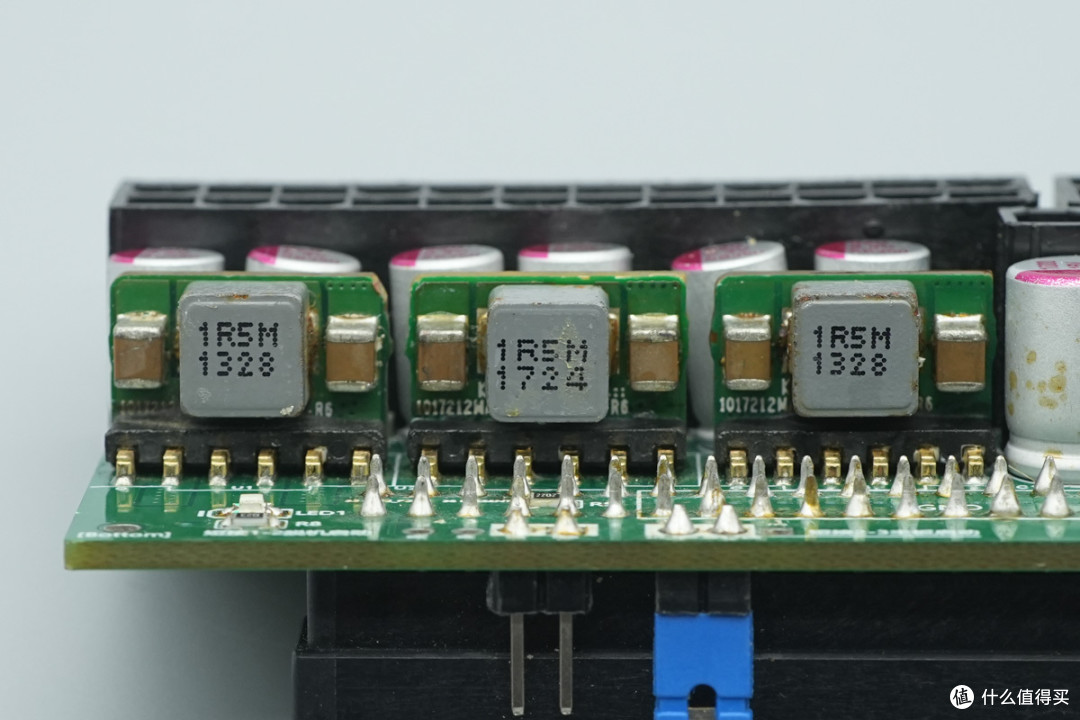

三块降压小板正面设计一样，均设有1.5μH降压电感。

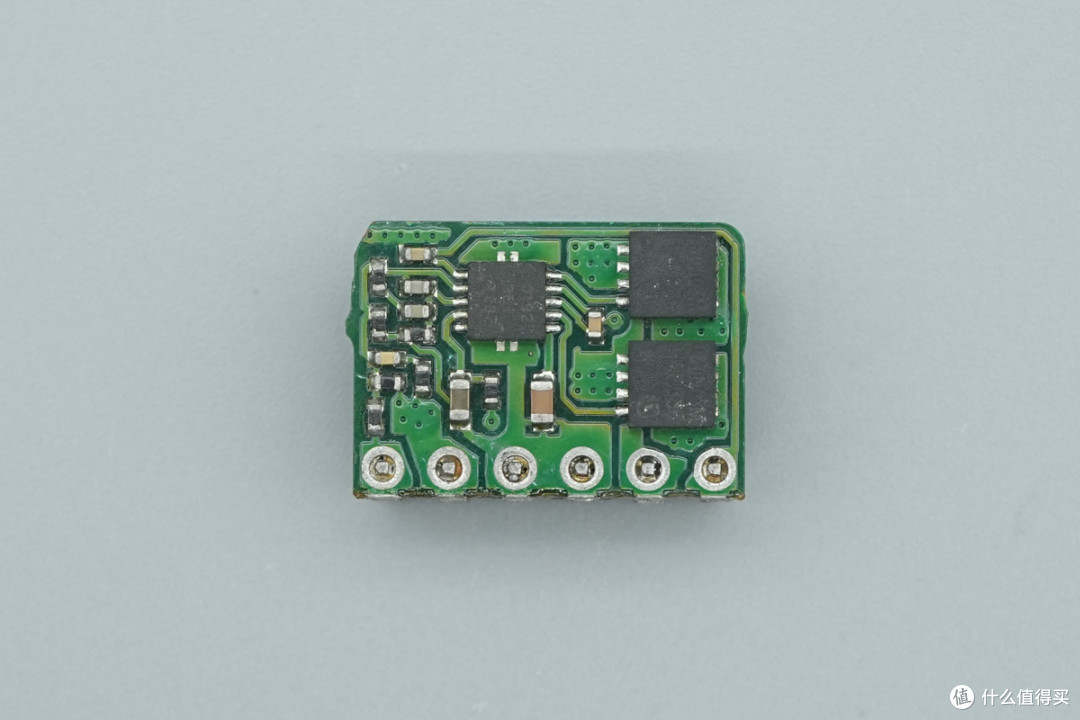

小板背面设有同步降压控制器和同步降压开关管。观察发现三块降压小板设计完全一样，这里便只对其中一组器件进行展示介绍。

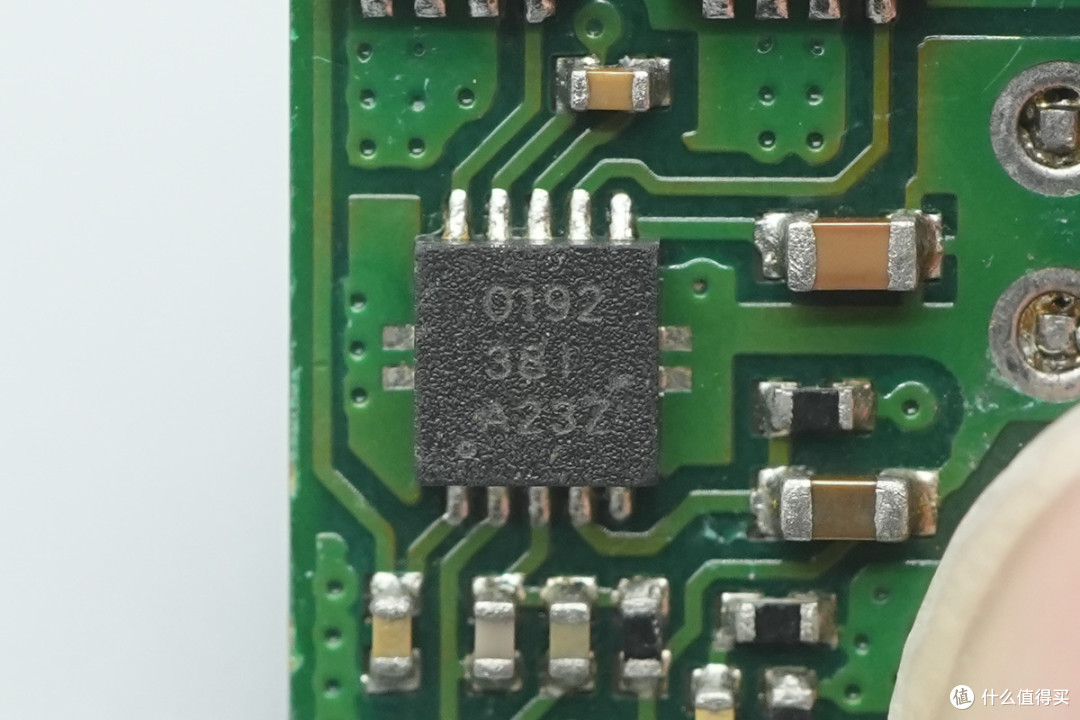

同步降压控制器来自TI德州仪器，丝印 0192，实际型号为 TPS40192DRCR，支持 4.5V‑18V输入电压，开关频率固定为600kHz，具备电压前馈、可调软启动、过流保护等功能，采用 VSON-10 封装。

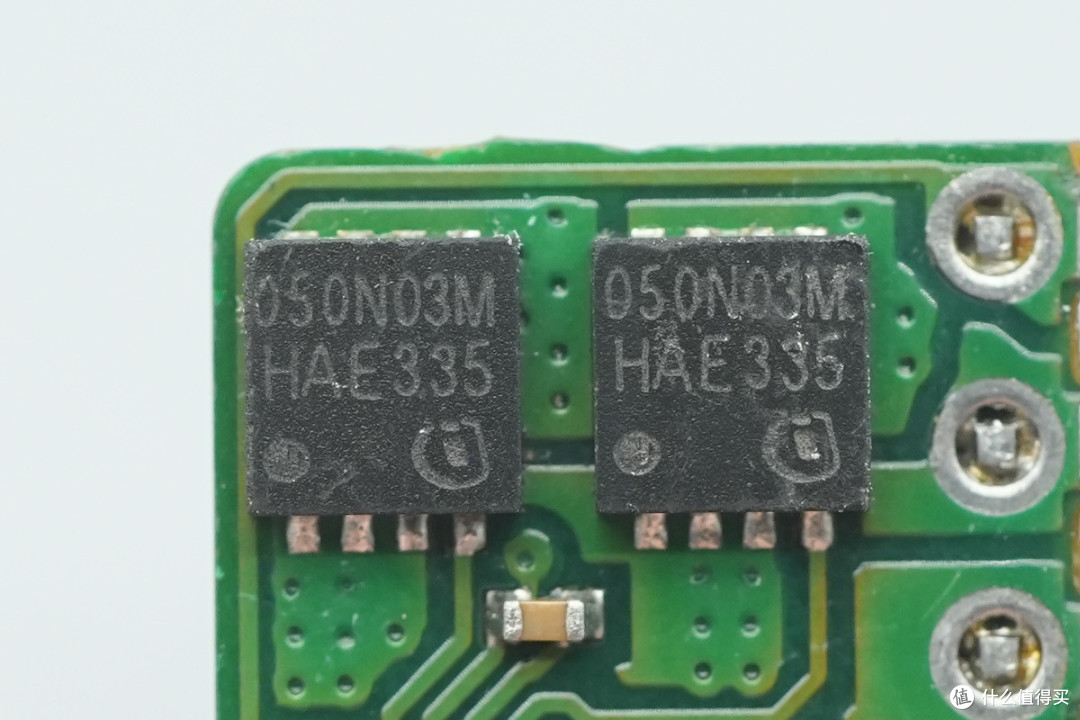

同步降压开关管来自英飞凌，丝印050N03M，实际型号为BSZ050N03MS G，NMOS管，耐压30V，导阻4.5mΩ，采用TSDSON-8封装。

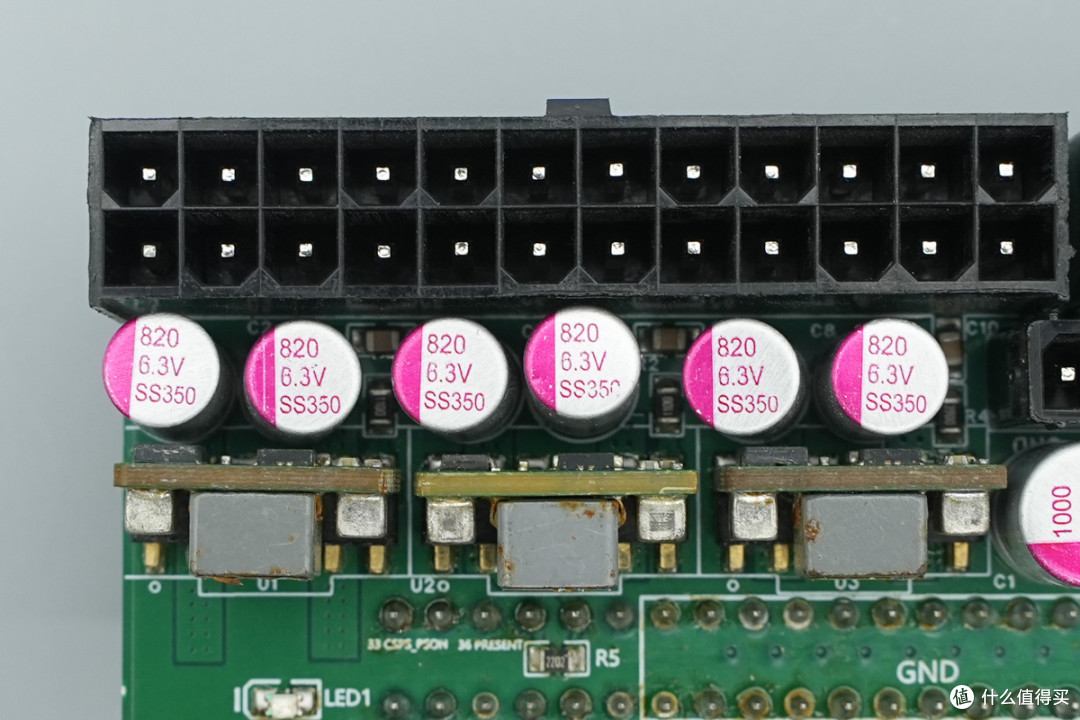

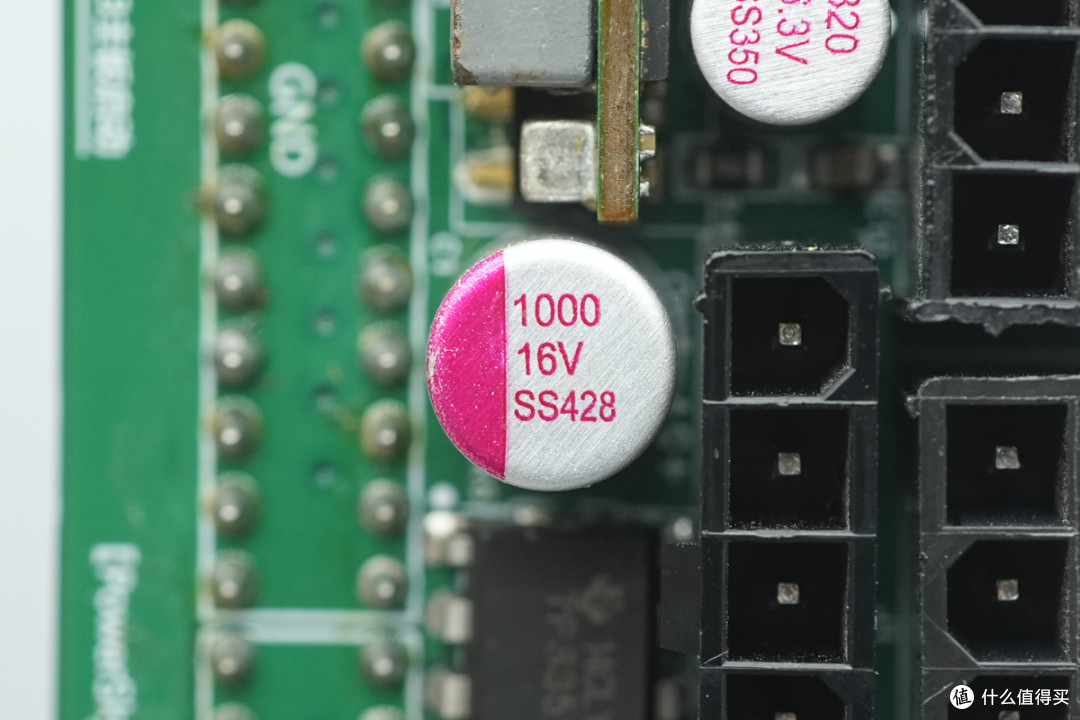

固态滤波电容规格为1000μF16V。

另外六颗固态滤波电容规格均为820μF6.3V。

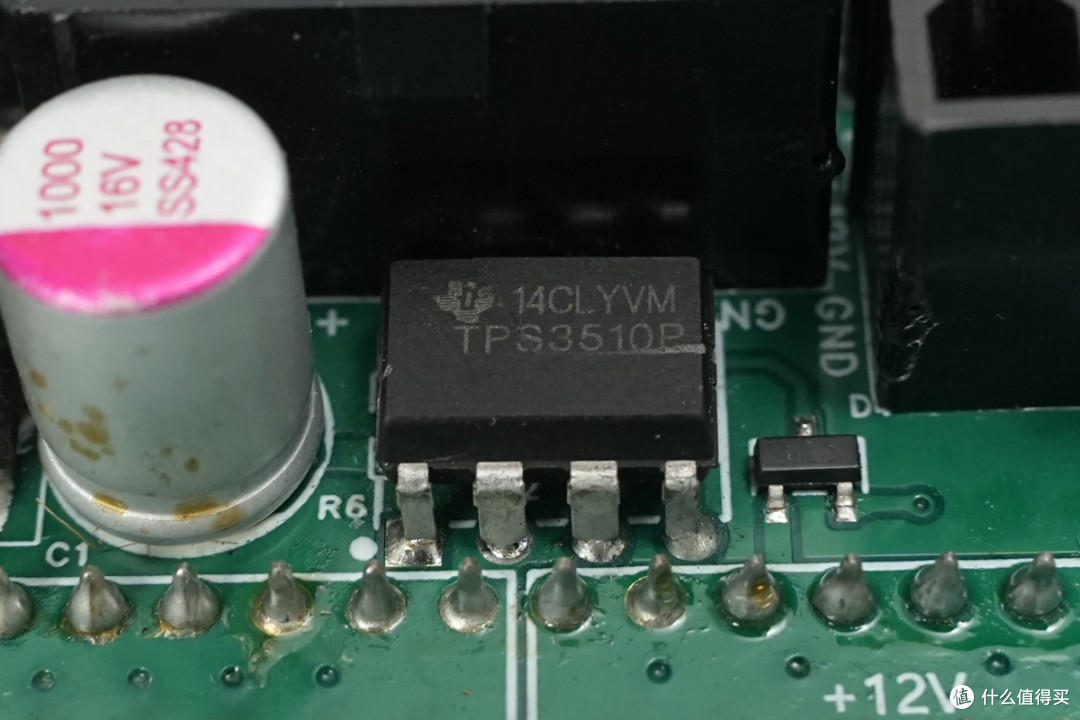

用于12V、5V、3.3V 电源轨电压监视的电源监控芯片来自TI德州仪器，型号 TPS3510P，这是一款三通道电源监控器，支持过压、欠压检测以及故障锁存保护功能，采用 PDIP‑8 封装。

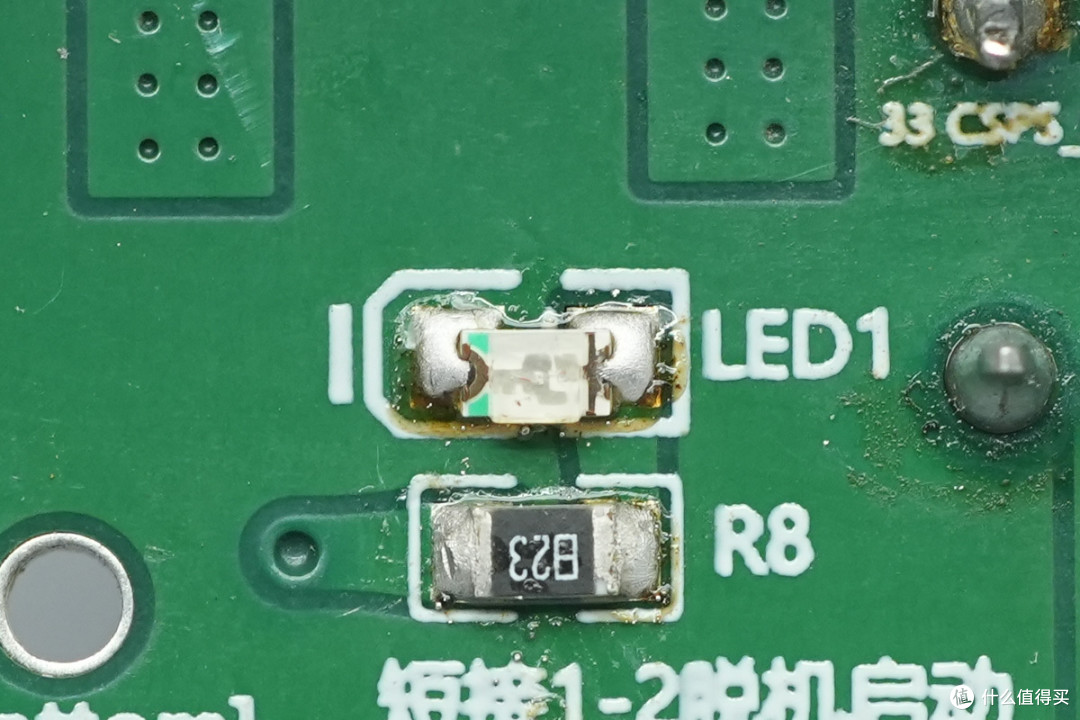

LED灯特写。

服务器电源网总结

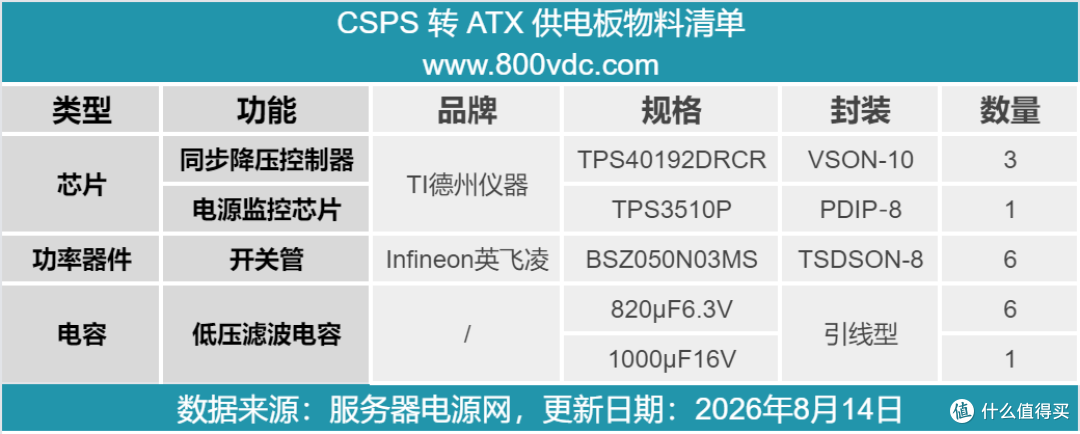

最后附上CSPS 转 ATX 供电板的核心器件清单，方便大家查阅。

这款 CSPS 转 ATX 供电板整体尺寸 110.17*38.03*30.13mm，重量仅 66g，体积小巧便于机箱内布置。板体标注持续输出 1000W、峰值最大支持 1500W 负载，足以支撑多显卡高性能主机供电需求。输入侧采用万听原厂 64Pin 板缘金手指插槽，完美匹配 HP/HPE 的 CSPS 服务器电源，大电流触点保障长时间满载稳定导通。

电压转换核心采用三路完全同源、器件布局料号全部一致的独立降压子板。每路子板搭载 TI TPS40192DRCR 同步降压控制器搭配英飞凌 BSZ050N03MS G 低内阻 NMOS 开关管，配合 1.5μH 一体成型功率电感，三路并行分担负载，稳定生成 ATX 规范所需 3.3V、5V 电压。安全防护层面搭载 TI TPS3510P 三通道专用电源监控芯片，电压异常时快速切断输出，避免烧毁主板、显卡等贵重硬件。

综合来看，这款供电板属于完整度很高的一体化转换方案，电路布局规整、核心器件均选用 TI、英飞凌一线工业级芯片，三路独立降压架构分摊发热与负载，配套完善的电压监控保护电路，兼顾实用性与安全性。对于想要低成本利用退役大功率服务器电源的 DIY 玩家、硬件爱好者而言，是免飞线、易上手、扩展性充足的成熟转接方案。
