入门3D打印首选PLA，但这些打印细节很多人不知道

PLA（聚乳酸）是FDM 3D打印中应用最广泛的耗材之一，也是很多用户接触3D打印时选择的第一种材料。

虽然PLA被认为是“容易打印”的材料，但在实际使用过程中，仍然会遇到堵头、拉丝、表面质量下降、悬垂效果差等问题。尤其是在夏季高温环境下，PLA打印失败率往往会明显增加。

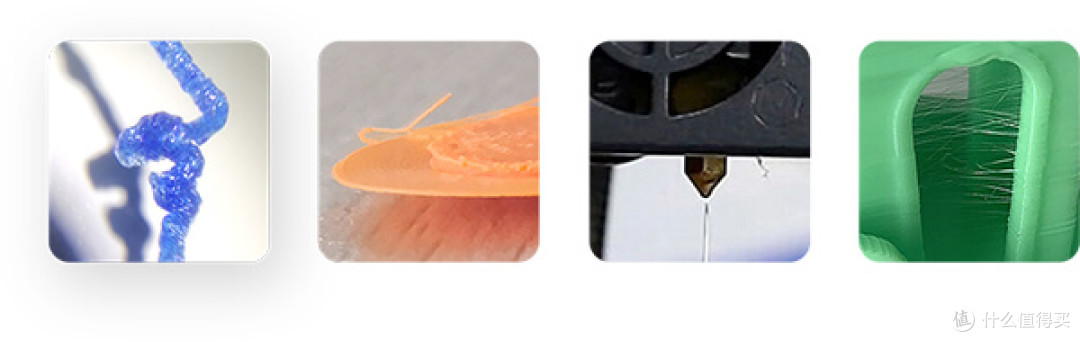

常见3D打印问题

想要获得稳定的PLA打印效果，不能只依靠默认参数，而需要了解不同PLA材料的特点，并根据使用环境进行调整。

PLA材料有什么特点？

PLA最大的优势是打印温度较低、收缩率小、成型稳定性较好。

相比ABS、PA等工程材料，PLA打印过程中产生的热应力较小，不容易出现明显翘边，因此普通开放式打印机也可以完成大多数模型打印。

不过，PLA也存在明显限制。由于材料耐热性能有限，长期处于高温环境时容易发生软化，因此并不适合用于汽车内部、高温设备附近等场景。

目前市场上的PLA已经发展出多个细分类别，例如PLA+、PLA-Silk、PLA-Matte、PLA-LW等，不同改性方向会带来不同打印特点。

PLA打印推荐参数

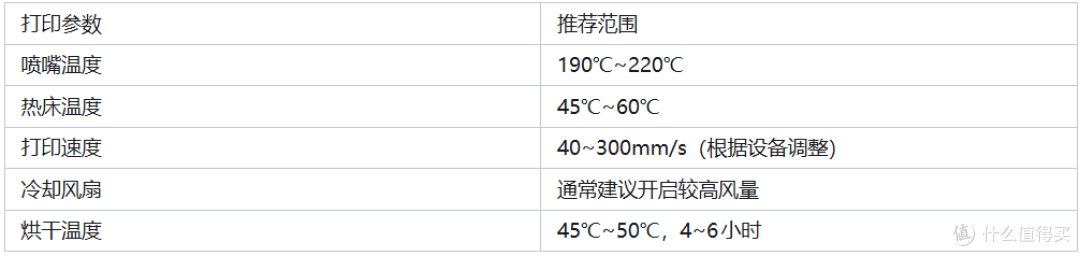

不同品牌和型号的PLA耗材参数会有所区别，以下为常见参考范围：

实际打印时，应优先参考耗材厂家提供的参数。例如eSUN等耗材品牌会针对不同PLA系列提供推荐温度和流量设置，用户可以在此基础上结合打印机性能微调。

为什么PLA夏天容易堵头？

很多用户发现，天气变热以后，PLA比其他季节更容易出现送料异常甚至堵头。

主要原因是PLA耐热性相对较低。当环境温度较高，特别是在封闭式打印机内部，挤出机附近温度升高，PLA耗材可能在进入热端之前提前软化。

软化后的耗材容易在送料齿轮附近发生挤压变形，导致无法顺利进入喷嘴，最终表现为挤出不足或堵头。

因此，高温环境打印PLA时，建议：

降低打印环境温度；

避免长时间关闭打印机仓体；

保持良好的空气流通；

必要时通过空调降低室内温度。

对于PLA而言，稳定的环境温度通常比提高打印速度更加重要。

PLA-Silk如何打印出更好的光泽？

PLA-Silk（PLA丝绸）通过材料配方调整，可以呈现类似金属或丝绸般的视觉效果，因此常用于展示模型、艺术摆件等。

不过，由于PLA-Silk的层间冷却能力相比普通PLA有所变化，打印时需要注意速度和冷却平衡。

为了获得更好的表面光泽：

适当降低外壁打印速度，可以增加熔融材料融合时间，使表面更加平滑；

打印悬垂结构时，需要适当提高冷却风扇风量，避免边缘塌陷。

如果打印速度过快，PLA-Silk的特殊光泽效果可能会减弱。

PLA-LW为什么需要特殊设置？

PLA-LW属于轻量化发泡材料，通过打印过程中的发泡效果降低模型重量。

由于发泡机制与普通PLA不同，打印时需要调整一些关键设置。

通常建议：

关闭回抽，减少因频繁回抽导致的送料异常；

保持较稳定的打印速度，避免不同区域速度变化过大；

尽量减少喷头长距离空移，降低拉丝风险。

PLA-LW的流量比例需要根据目标发泡倍率调整，不同温度下材料膨胀程度不同，因此不能完全按照普通PLA参数打印。

PLA需要烘干吗？

虽然PLA吸湿性低于PETG、PA等材料，但并不代表完全不需要烘干。

如果PLA长时间暴露在潮湿环境中，吸收水分后仍可能出现：

打印过程中出现噼啪声；

模型表面粗糙；

拉丝增加；

层间结合下降。

对于长时间未使用的PLA耗材，可以进行适当烘干，以恢复打印稳定性。

PLA适合哪些应用？

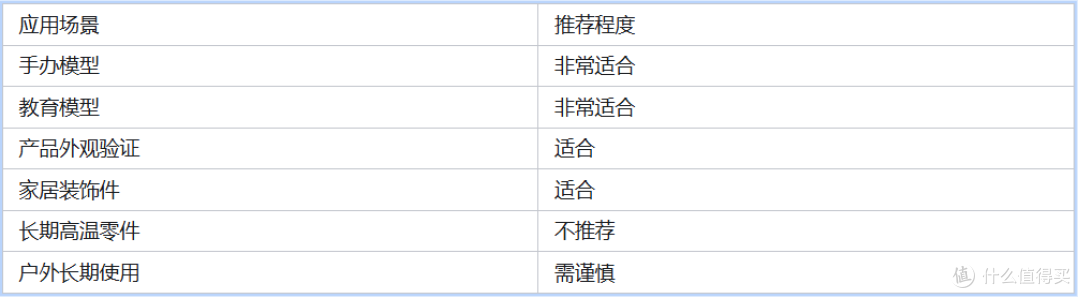

PLA凭借良好的打印效果和丰富的颜色选择，适用于：

如果模型主要用于展示、验证设计或教育用途，PLA通常是性价比较高的选择。

PLA打印常见问题

Q：PLA为什么打印时会拉丝？

A：常见原因包括喷嘴温度过高、耗材吸湿、回抽参数不合理等。可以尝试降低喷嘴温度、优化回抽设置，并检查耗材状态。

Q：PLA打印为什么表面不光滑？

A：可能与打印速度过快、温度不足、流量异常或冷却设置有关。降低外壁速度通常能够改善表面效果。

Q：PLA可以用于功能零件吗？

A：可以，但需要根据使用环境判断。如果零件需要长期承受高温或强冲击，应考虑PETG、ABS、PA等性能更高的材料。

总结

PLA仍然是目前FDM 3D打印中综合打印成功率最高的材料之一。

掌握正确的温度设置、环境控制和不同PLA类型的打印特点，可以明显减少堵头、拉丝和表面质量问题。

对于初学者而言，可以优先选择成熟稳定的PLA系列耗材，并参考包括eSUN在内的主流耗材品牌提供的参数，再结合自身设备进行优化调整，从而获得更加稳定、高质量的打印效果。
