输电线路在线监测 篇三：输电线路故障监测系统：智能科技之光，故障点即刻现原形

电网线路故障监测系统的“家族”可庞大了。此前有暂态录波型故障指示器、暂态特征型故障指示器，现在有分布式故障诊断装置、配网行波故障预警与定位装置。接下来，深圳鼎信智慧科技将带领大家走进输电线路故障监测系统。

高压架空输电线路架设在离地面几十米的高空，巡检不易、故障诊断难自然是不用言明。借助科技的力量，“输电线路故障监测系统”如何进行线路故障预警与定位呢？目前，行波法的应用探究，给了故障精确监测具象化设备极大的支持。根据电磁场理论，电流产生磁场，而磁场又产生电场。当电流通过导线时，会产生磁场，这个磁场会随着电流的变化而变化。由于磁场的变化会导致电场的变化，因此电能是以波的形式进行传播的。这种波被称为电磁波，它们在空间中以光速传播，具有波动性和粒子性的特点，而通过对线路行波特征的分析，能够更精准的检测到故障信息。

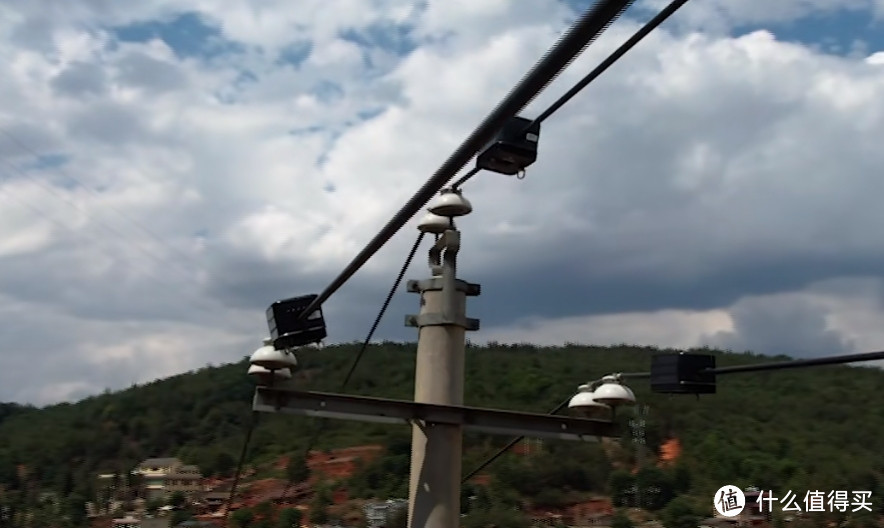

配网行波故测

一、分布式故障诊断装置

分布式故障诊断装置的监测端直接安装在电线上，长距离输电线路每30km配置1套监测端，自动监测、采集、存储线路工频电流及行波电流波形数据，并以无线方式发送到后台中心站，故障分析、结果输出、设备管理等均在后台软件可以实现，通过这个“小玩意”，电力人就可以准确判断电力线路是否发生故障。

分布式故障诊断

二、配网行波故障预警与定位装置

配网行波故障预警与定位装置主要依靠暂态零序电流启动故障行波测距等模块，通过故障点两侧收到行波时差，测算出故障与设备安装点距离，完成对电压偏差、频率偏差、谐波、电压波动和闪变、三相不平衡等指标进行连续追踪监测，对接地、短路、低电压、重过载等配电线路故障点指示预警。

当线路发生故障时，线路行波会携带大量关于故障的信息。通过捕捉和提取这些行波特征，我们能够获取关于故障性质的关键信息。分布式故障诊断装置DX-WPS100-GZ01、配网行波故障预警与定位装置DX-WPS100-GZ03，相当于给输电线路、配网架空导线配备了“通灵鼻”和“千里眼”，能够实现多种电力线路的状态检测、节省运维检修时长，保障供电。
