单火模块用于灯具单控案例介绍，非双控

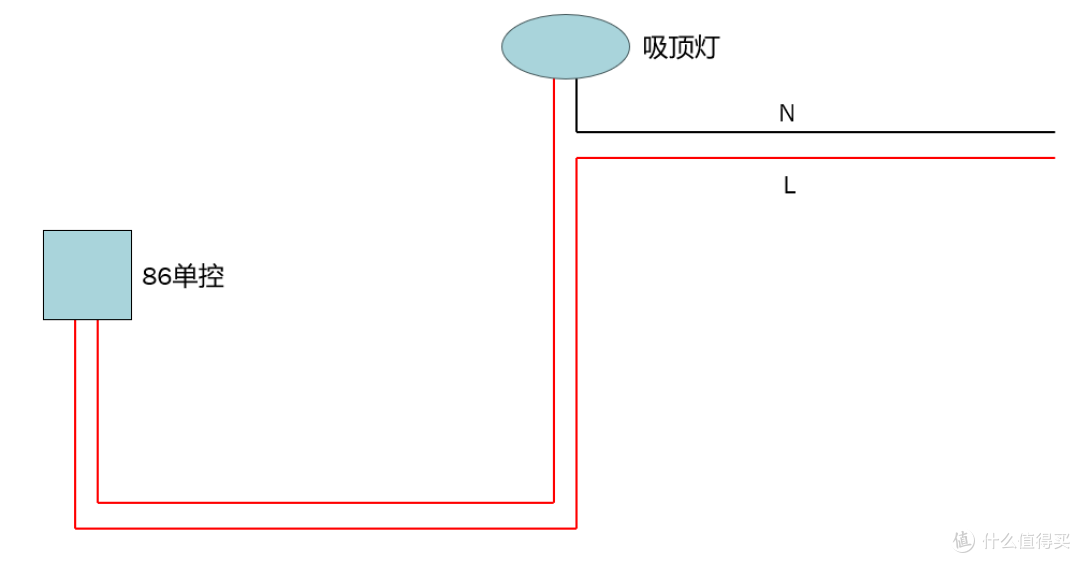

家里阳台的吸顶灯，原电路如图：

原电路图

如上墙壁上单控开关面板内部只有2根线，为火线控制开关，一根火线来，一根控制线去灯，此2根线及来源的零火线在吸顶灯处的暗盒内汇合；

需求：因为在此开关上方贴了面镜子，想在此面板上增加五孔插座，这样就可以一边吹头发一边照镜子。

障碍：面板内部只有2根线，无零线；找电工看了下距离不远但拐的弯比较多拉不动无法换线加1根

思路：

1.将2根线用作火线和零线；

2.灯处增加单火线控制开关接收模块，遥控模块放在暗盒里面；

3.遥控器的点按开关接到五孔单开面板的单开上，单开增加弹簧按下后自动复位实现点按效果；

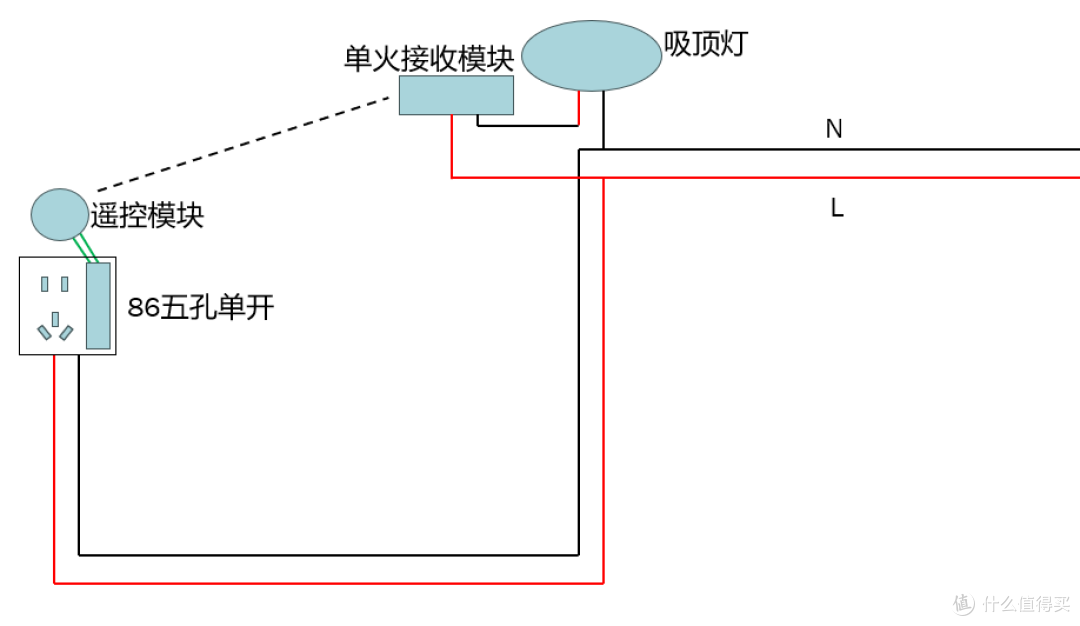

改造后电路图：

改造后电路

2张施工图，未放成品，成品面板能看到品牌就不放了：

遥控模块

凌动复位

效果验证：

目前五孔开关有电，按单开会正常开关灯，需求达成。

可能的下一步：

目前遥控开关是通过上面自带的2节串联2016电池供电的，电压6V，如果使用下来较费电需要经常换电池，会在暗盒里加一个以前剩下的220转USB的模块给遥控模块供电，实现免维护换电池。
