拆解报告：llano绿巨能10000mAh 18W PD双向快充移动电源

如今数码产品普遍耗电速度快，除了使用快充充电器进行快速充电之外，另一个主要的手段就是随身携带快充移动电源来增加使用时间。最近充电头网拿到了一款llano绿巨能10000mAh 18W PD双向快充移动电源，这款产品外观精致，支持多种充电协议，支持18W双向PD快充。那这款移动电源用料如何，下面小编就为大家带来它的详细拆解。

一、llano绿巨能PD双向快充移动电源外观

绿巨能这款移动电源采用典型的白绿配色外包装盒，包装盒正面左上角是“llano”品牌logo，中间印有产品外观图，下端印有移动电源名称和容量，设计简约。

背面标注产品参数信息和贴有防伪标签，产品已经通过了CE认证和FCC认证。

打开包装，内部有硬质纸盒对产品进行固定保护，移动电源外套有防尘袋。

包装内含：移动电源、USB-A to USB-C数据线、使用说明书和保修卡。

llano绿巨能这款移动电源采用PC阻燃材质黑色外壳，产品侧身和四角均为弧面过渡不硌手，机身外壳表面晒纹设计手感好，侧面则采用亮面烤漆处理工艺，移动电源整体的颜值不错。

侧面与电量指示灯相邻位置配有电源开关键。

下端印有llano品牌logo。

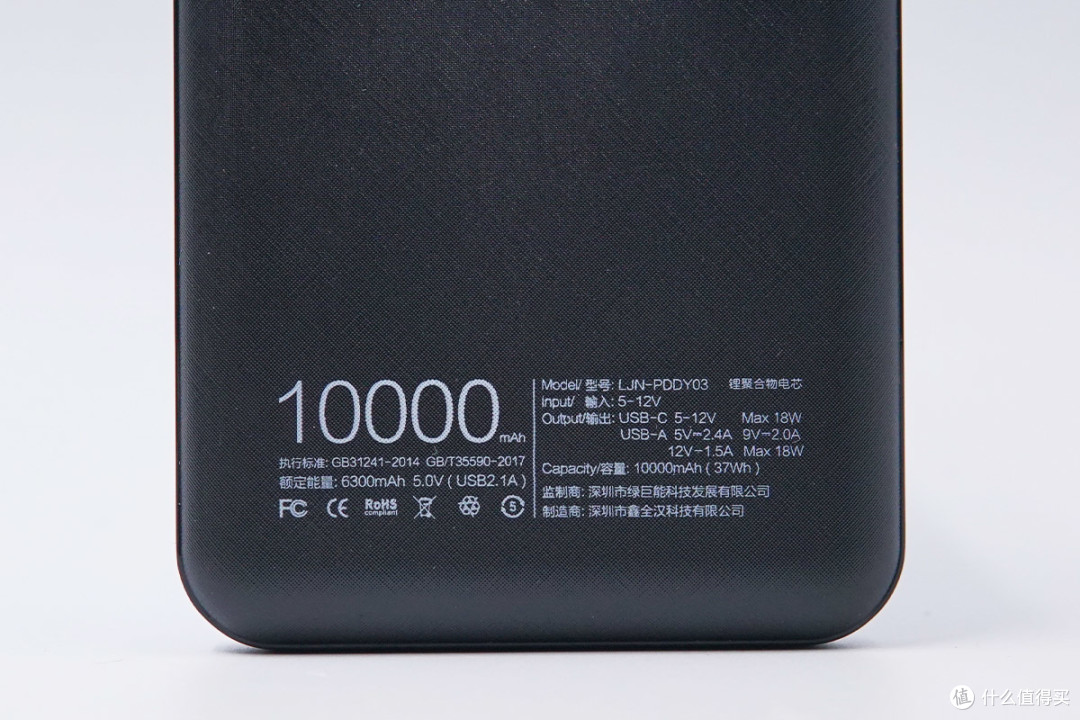

背面机身壳下端标注产品信息

型号：LJN-PDDY03

容量：10000mAh

额定容量：6300mAh 5.0V（USB2.1A）

电芯类型：锂聚合物电芯

输入：5-12V

输出：USB-C：5-12V 18W Max

USB-A：5V/2.4A、9V/2A、12V/1.5A 18W Max

制造商：深圳市鑫全汉科技有限公司

另一侧配有一个Micro USB输入接口。

顶部配备2A1C三个接口，其中C口支持18W PD双向快充。

和iPhone XS大小比较，移动电源还要小上一点。

移动电源厚度约为一元硬币直径的一半。

净重约为214g。

通过使用ChargerLAB POWER-Z KT001检测发现，两个USB-A接口的输出协议一样，显示都支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。

除此之外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/2A、9V/2A、12V/1.5A三组固定电压档位，以及5-5.9V/3A和5-11V/2A两组PPS电压档位。

二、llano绿巨能PD双向快充移动电源拆解

将机身壳拆开，对应LED指示灯位置贴有柔光条，电芯上贴有双面胶粘贴固定。

电芯和PCB板之间使用焊片点焊连接，电芯配有热敏电阻进行温度监测，PCB板与电芯有卡扣固定支撑。

将PCB板和电芯取出，电芯另一面同样使用双面胶粘贴固定，并且电芯上还标注有基本信息。

电芯容量10000mAh，37Wh，2019年生产。

热敏电阻特写，使用胶带包裹固定。

PCB板正面一览。

移动电源主控芯片采用智融SW6206，这是一款高集成度的多协议双向快充移动电源专用合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，24W高效同步升压输出，支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，LED灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

智融SW6206详细参数资料。

两颗苏州XYsemi赛芯微XB7608A多合一锂电保护芯片，两颗并联提供更大输出电流。

苏州赛芯微 XB7608A 详细资料。

丝印8205A MOS管，这里作为USB-A接口的输出VBUS开关。

另一颗8205A MOS管，这里作为另一个USB-A接口的输出VBUS开关。

2R2合金电感特写，用于升降压，10x10mm大封装内阻更低，降低温升提高效率。

PCB板背面一览，SW6208芯片对应位置过孔露铜加锡，加强散热。

另一颗XB7608A电池保护芯片。

USB Micro输入接口的切换开关，丝印8205A。

USB-C接口的切换开关，丝印8205A。

下面再来看看其他一些元器件的做工。

电源开关特写，过孔焊接。

三个接口母座特写，A口沉板过孔焊接以降低移动电源厚度。

Micro USB母座特写，过孔焊接。

热敏电阻线芯焊点饱满并打胶绝缘。

LED指示灯特写，四颗电量指示灯和一颗PD快充指示灯。

全部拆解完毕，来张全家福。

充电头网拆解总结

llano绿巨能10000mAh 18W PD双向快充移动电源机身扁平小巧易携带，正背面晒纹处理外观精致，棱角圆润上手手感好。三个接口均支持QC2.0/3.0、AFC、FCP、SCP多个快充协议，兼容性很好，此外USB-C口还支持USB PD3.0快充标准，具备5/9/12V三组固定电压档位，以及5-5.9V/3A和5-11V/2A两组PPS电压档位。主打全面兼容高性能输出，可以满足多种数码设备的快充需求。

充电头网通过拆解发现，移动电源内部采用智融SW6206方案，该方案是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持多种快充协议，性能强大。此外使用三颗赛芯微XB7608A 多合一锂电保护芯片并联对电芯进行短路和过流过压等保护，每个接口也都配有8205A MOS管进行保护。接口为沉板过孔焊接，可有效降低电源厚度，使电源更加小巧，电芯有热敏电阻监测温度，安全性更好。
