拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版

2020-08-03 22:40:44 5点赞 10收藏 0评论

1MORE中文音译为万魔,是万魔声学科技有限公司耳机品牌名称,成立于2013年,是一家专注于研发设计与智能软硬件开发的声学品牌,主要产品有TWS耳机、蓝牙音箱、辅听耳机、圈铁耳机、运动耳机等,品类比较丰富。

1MORE 万魔凭借着独特的设计风格和优秀的听感、出色的做工,越来越为中国消费者所熟知。其品牌代言人兼股东周杰伦、产品代言人吴青峰,在华语乐坛都有着比较高的知名度,体现了1MORE万魔对于高品质音乐蓝牙耳机的追求。

此次我爱音频网为大家带来的这款产品 1MORE 高清降噪圈铁蓝牙耳机 PRO 版,在外观设计上简约时尚,U型记忆项圈经受无数次的弯折依旧能够回到最初的模样,磁吸式耳机牵手相伴却不纠缠。双反馈四麦降噪技术搭配独立降噪芯片,给予安静的私人空间;抗风噪、智能通话降噪,相互沟通更流畅;圈铁双单元架构,Hi-Fi认证提升音乐体验。

此外还支持快充技术,拥有20h的超长续航;标配了Type-c转3.5音频线,IPX5级防水,以适应不同场景下的使用。我爱音频网此前就拆解过1MORE万魔 高清降噪圈铁蓝牙耳机和1MORE万魔三单元圈铁蓝牙耳机,今天再来看下这款产品的内部构造相比其他两款有着怎样的变化吧~

一、1MORE 高清降噪圈铁蓝牙耳机 PRO 版开箱


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


包装盒延续万魔的设计风格,以白色调为主,搭配有多种灰度组成的1字图案。正面左侧方有1MORE品牌LOGO;中英文产品名称:1MORE 高清降噪圈铁蓝牙耳机 PRO 版;Hi-Res认证,IF红点奖图标,CES 2020创新奖标志。右侧有产品的部分外观渲染图。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


背面多种文字的产品特点介绍:四麦主动降噪、圈铁双单元、充电10min使用3h、LDAC/AAC高解析蓝牙音质;部分产品参数以及万魔声学科技有限公司介绍等信息。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


打开包装盖耳机支撑盒上贴有正确充电方式和抗风噪模式介绍。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版

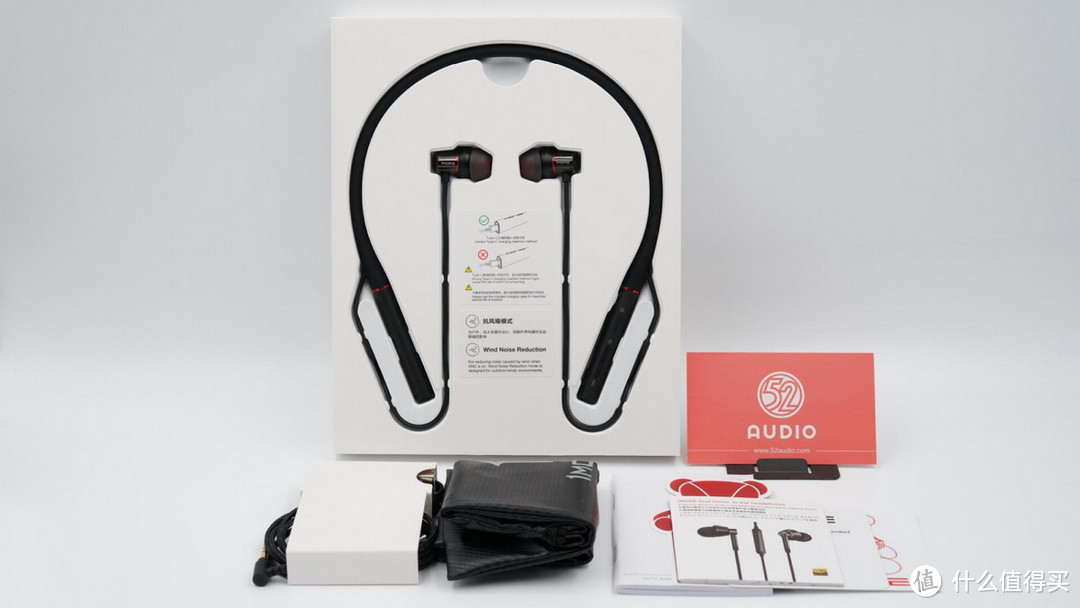

包装盒内包括耳机、Type-C数据线、Type-c转3.5音频线、收纳袋、硅胶耳塞、说明书以及万魔的小熊贴纸。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


两种颜色4种规格的硅胶耳塞,满足不同人群的使用。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机收纳袋,上面印有“1MORE”万魔的品牌Logo。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


Type-C转3.5音频线,可以当作有线耳机使用。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


充电线为USB-A to Type-C接口。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


1MORE 高清降噪圈铁蓝牙耳机 PRO 版整体外观。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


U型项圈右耳内侧无功能键,仅有R标识。线控腔体与U型项圈交接处有红色圆环,为整机增添了亮点,且增加了耳机的辨识度。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


外侧也无任何功能键,上面印有1MORE字样。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


U型项圈左耳内侧有加减音量键,和暂停/播放键,以及麦克风和指示灯开孔,L/左标识。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


左耳外侧印有1MORE字样。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


左耳上面,分别依次是电源键、抗风噪开关、ANC主动降噪开关,按键比较密集。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


Type-C充电接口在U型项圈的左侧底部,有保护盖板覆盖,防止异物进入。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


椭圆形的麦克风开孔特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机线与项圈交接处特写,有软胶套保护缓冲。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


来到耳机部分,耳机背部采用了磁吸的设计,在未使用时可以吸附在一起,防止线材缠绕。耳机上印有1MORE标志,并且在耳机结构衔接处同样做了红色的圆环设计。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机背面有前馈麦克风,用于拾取外界噪音。可以看到内部有红色的防尘网覆盖,防止异物进入耳机内部。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机顶部腔体上有一个长条形的泄压孔。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机正面有较大的L/左标识,以及用于侦测耳内噪声的后馈麦克风开孔。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机出音嘴特写,上面有黑色的防尘网覆盖。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


我爱音频网采用ChargerLAB POWER-Z KM001C 对1MORE 高清降噪圈铁蓝牙耳机 PRO 版进行有线充电测试,功率约为0.65W。

二、1MORE 高清降噪圈铁蓝牙耳机 PRO 版拆解

经过刚刚的开箱,我们已经对1MORE 高清降噪圈铁蓝牙耳机 PRO 版的产品外观有了第一印象了解,下面我们将进入拆解环节~


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


从耳机的结构处撬开耳机腔体。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机腔体内部有多根线材,分别连接降噪麦克风排线和扬声器单元,耳机腔体内部胶水密封。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


接线焊接在动圈单元背部,焊点比较饱满。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


取下动圈单元,腔体内部一览。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


动圈单元正面金属钛复合振膜特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


动圈单元经我爱音频网实测为13.6mm,与官方宣传一致。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


出音管内部一览,分别放置有动铁单元和降噪麦克风,动铁单元焊点处有电容分频,用于中高频输出。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


取出动铁单元。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


动铁单元正面特写,上面有镭雕的1MORE STA-1 A9411字样。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


经我爱音频网实测,动铁单元长约6mm。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


顶部宽度约为3mm。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


底部宽度约为2mm。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


出音管内部特写,耳机腔体内部有塑料保护支架,上面印有R字样。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


取掉塑料保护支架就可以看到后馈麦克风单元全貌了。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


镭雕9AA08 MEMS硅麦特写,用于收集耳道内部噪声反馈给降噪芯片。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机背部腔体内部特写,内部一圈银白色的是吸附耳机的磁铁。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机拆解全部器件正面一览,耳机导线焊接到排线的焊点处有胶带绝缘。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机拆解全部器件背面一览,排线上有两个降噪麦克风。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


前馈麦克风单元与磁吸铁片固定在一起,背面有硅胶罩结构,缓冲冲击并且更好的密封。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


前馈麦克风单元正面特写,镭雕Z 9C534 MEMS硅麦,用于收集环境噪音反馈给降噪芯片。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


来到线控部分。取掉U型项圈,右侧腔体内是电池,导线焊接连接处有热缩管绝缘固定。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


右侧腔体拆解一览,电池上贴有缓冲泡棉。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


电池型号PL481235K,容量160mAh,3.7V。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


丝印DW01MCKD001 一体化电池保护IC。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


左侧腔体拆解一览,电路板上有内衬固定在外壳内部。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版

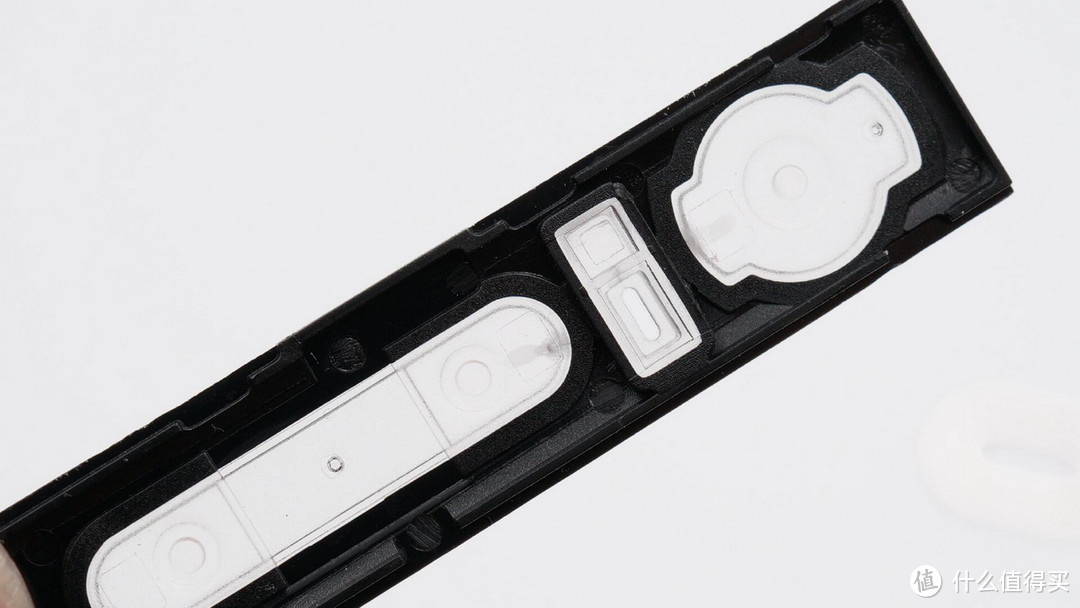

左侧腔体设计比较独特,拆掉铝合金外壳后,内部主板还有一层内衬壳体保护。壳体正面有物理按键和麦克风开窗,开窗处有透明硅胶缓冲层。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


壳体背面特写,外部覆盖有贴片蓝牙天线。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


壳体侧面功能按键特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


取掉上层盖板,就可以看到主板结构了。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


主板盖板特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


贴片蓝牙天线特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


主板腔体特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


耳机与电池排线经过项圈与主板相连。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


主板背面特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


主板正面特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


主板上边缘处抗风噪开关、ANC主动降噪开关特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


主板上微动按键特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


两颗LED指示灯特写。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


Type-C充电接口输入端有一颗贴片自恢复保险丝。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


镭雕 9CS03 MEMS硅麦,用于通话。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


ADI亚德诺半导体 ADAU1787 音频DSP芯片,内置ADC和DAC。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


ADI亚德诺 ADAU1787 详细资料。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


SGMICRO圣邦威SGM3700 IC,是一款高速,低电压,先进的双路独立双刀双掷(DPDT)CMOS模拟开关,具有高带宽(380MHz)和低导通电阻(4ΩTYP)的特性,用于切换耳机的有线和蓝牙模式。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


SGMICRO圣邦威SGM3700详细资料图。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


丝印9YQA的IC。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


主控芯片是Airoha络达AB1552,这是络达目前旗舰级的蓝牙耳机芯片。

AB155x是Airoha络达新一代蓝牙音频解决方案,提供6mA超低功耗表现,搭配络达独有的MCSync TWS 蓝牙稳定传输机制,可以提供稳定连接,减少断音跳音,低延时,两耳耗电更平衡,适用于多种手机平台。

在蓝牙音频方面,AB155x支持蓝牙5.1双模,并且支持蓝牙低功耗模式,支持A2DP,HFP,AVRCP,SPP等功能。软件方面,支持语音助理Google/AMA/Siri等。

AB155x芯片内集成了主动降噪滤波器的功能,能够根据不同的环境音来做降噪调整;针对音频处理的部分,音频解码器支持24bit 192KHz 高清采样率的解码,支持环境音侦测、双麦语音通话降噪及主动降噪功能。

AB155x在硬件上内置CM4处理器及Tensilica HiFi mini DSP,嵌入4MB闪存,整合锂电池充电控制器及电源管理集成线路,并提供多种弹性化封装尺寸BGA、CSP等选择。

据我爱音频网拆解了解到,市面上包括SONY索尼、漫步者、惠威、飞利浦等20余款TWS耳机均大量采用络达方案。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版

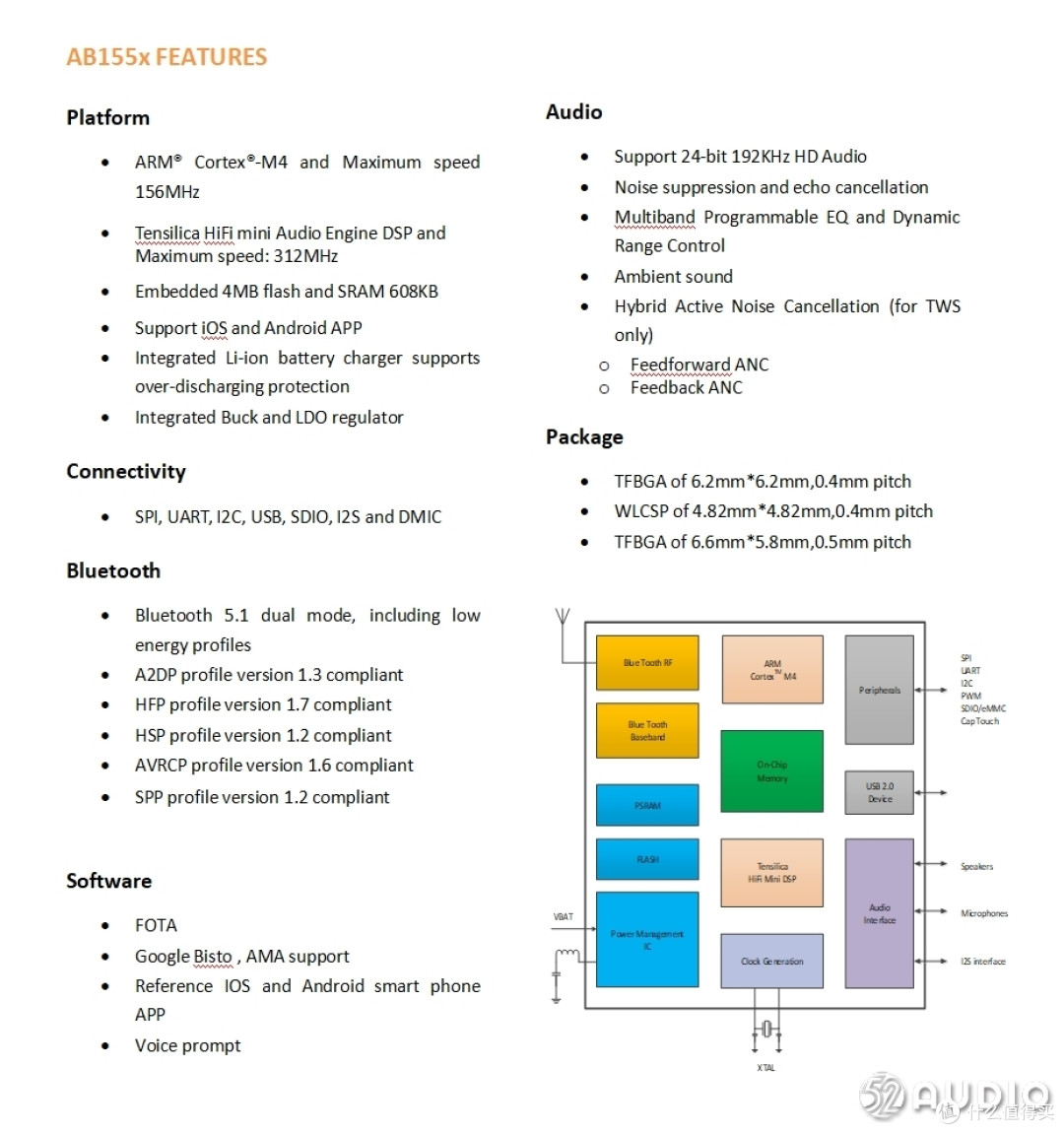

Airoha络达AB155x芯片详细资料。


拆解报告:1MORE 高清降噪圈铁蓝牙耳机 PRO 版


1MORE 高清降噪圈铁蓝牙耳机 PRO 版全拆解全家福

三、我爱音频网总结

1MORE 高清降噪圈铁蓝牙耳机 PRO 版在外观设计上与上款产品相比区别不大,但独特的设计风格放到今天也依旧不过时。U型记忆项圈、磁吸式耳机设计、有线模式都能够有效提升用户使用体验。电池和排线进行了相应的防水处理,主板双层壳体设计,为新增的IPX5级防水提供了保障。

在内部配置上采用13.6mm大动圈和动铁的双扬声器设计,在声音上能带来有弹性的低频和通透的高频,增强整体听感。前后双反馈麦克风降噪技术,搭配超低功耗的Airoha络达AB1552旗舰级主控芯片,集成了主动降噪功能,相比上代产品带来了更为深度的降噪效果,并且在相同的电池容量下提升了将近一半的续航时间。亚德诺ADAU1787 音频DSP芯片用于音效处理,圣邦威 SGM3700 CMOS模拟开关用于切换有线和无线模式。

其他方面,耳机腔体处和外壳内部均有防水处理,麦克风密封到位。从整体来看,1MORE 高清降噪圈铁蓝牙耳机 PRO 版内部做工精良,用料十足,是一款非常用心打造的产品。
