不用数据线别扔,教你如何自制一条苹果C to L快充数据线
前言:苹果快充线采用dp协议,原理上是在4线的usb的基础上加一根cc信号线就能实现,所以只要是支持dp快充的C to C数据线,理论都能改成苹果快充线。

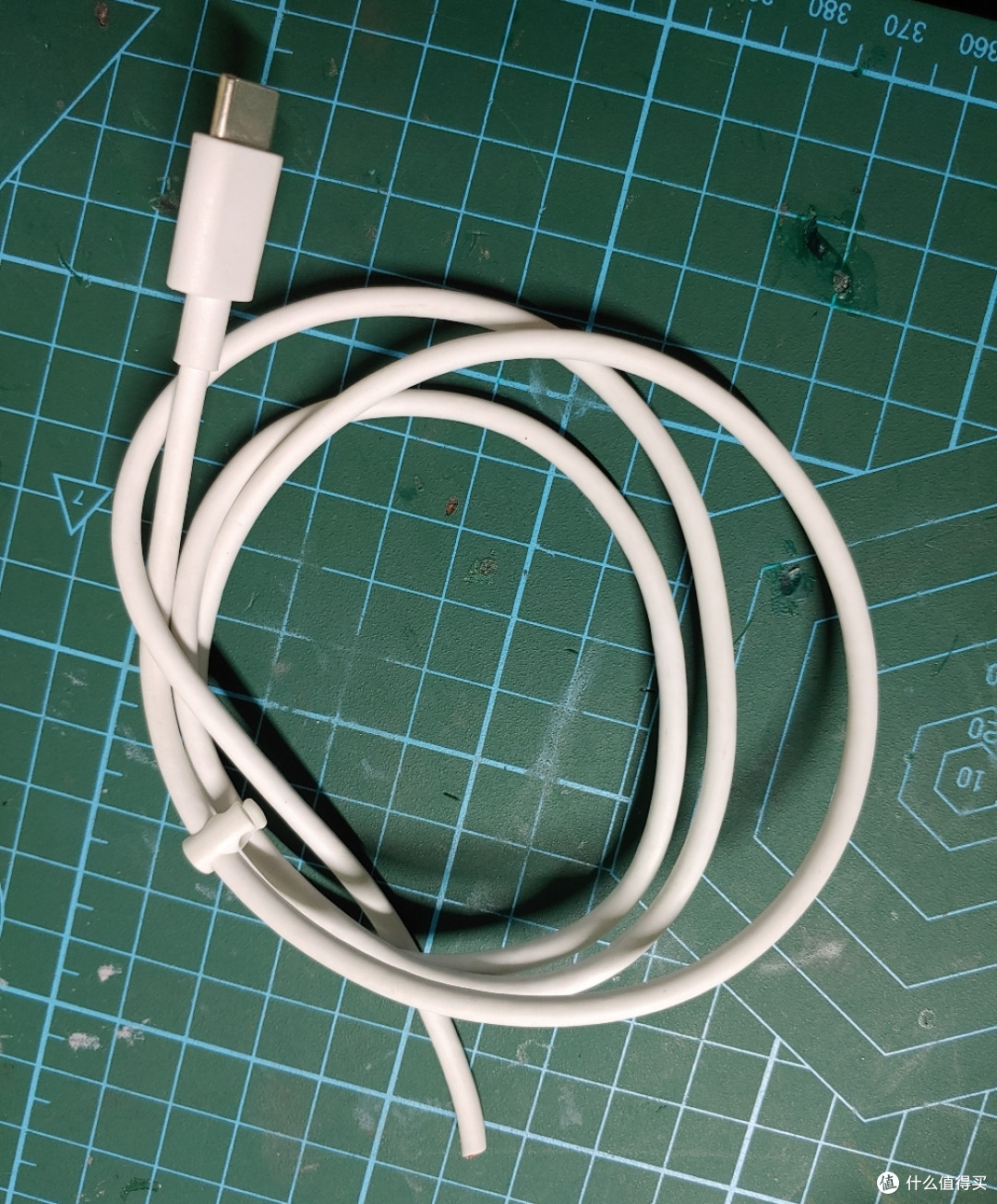

正好手头有半根一头为typec 的5芯线,立讯代工的谷歌线,为两头C口,原来用于switch,现在用不到了,正好可以改苹果快充

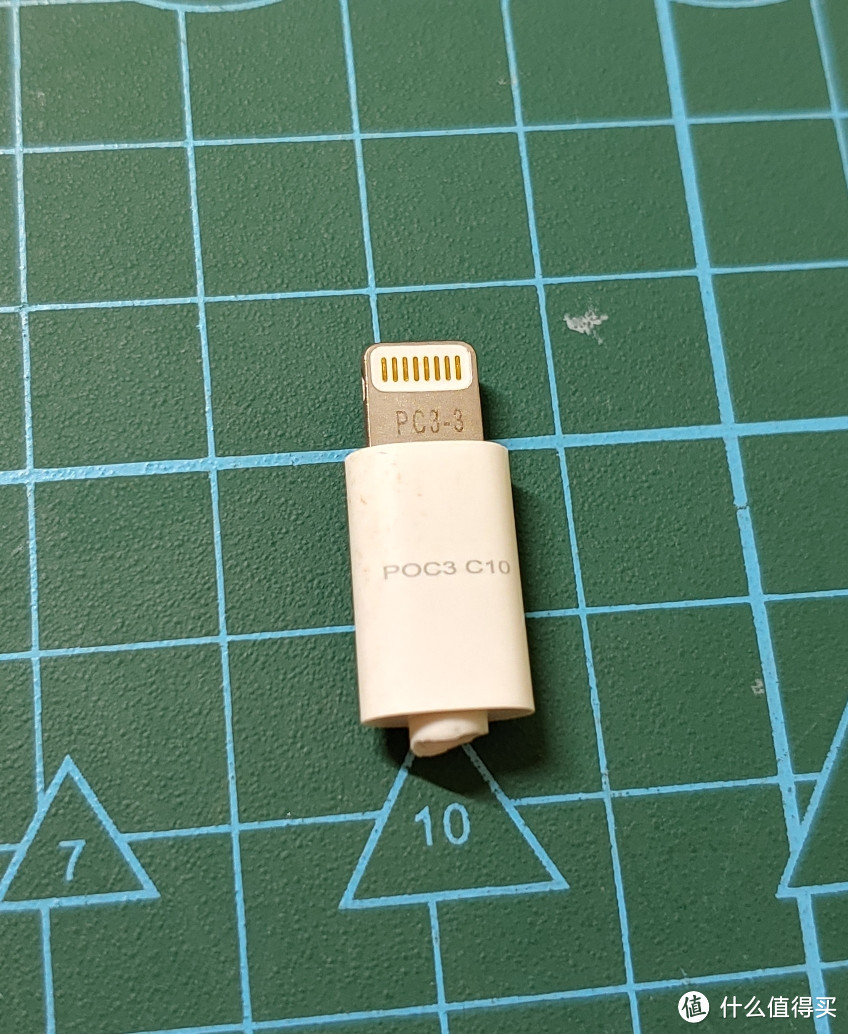

另外需要支持快充的苹果头,这里用的是剪线的C52头,某雨鱼淘的,几块一个不贵便,另外支持快充的还有C91 C94等头
先去掉外壳,直接美工刀中间切开,可以看到内部有金属保护,做工很不错
剖开金属罩以后,可以看到里面还灌了胶水。
慢慢的加热胶水,慢慢除胶水
这里可以看到里面有5个焊盘其中两个比较大的是正负极,其余三脚是包括数据,正数据负,和CC。
根据线序,把5根线焊接上去,真的非常的细,很难搞

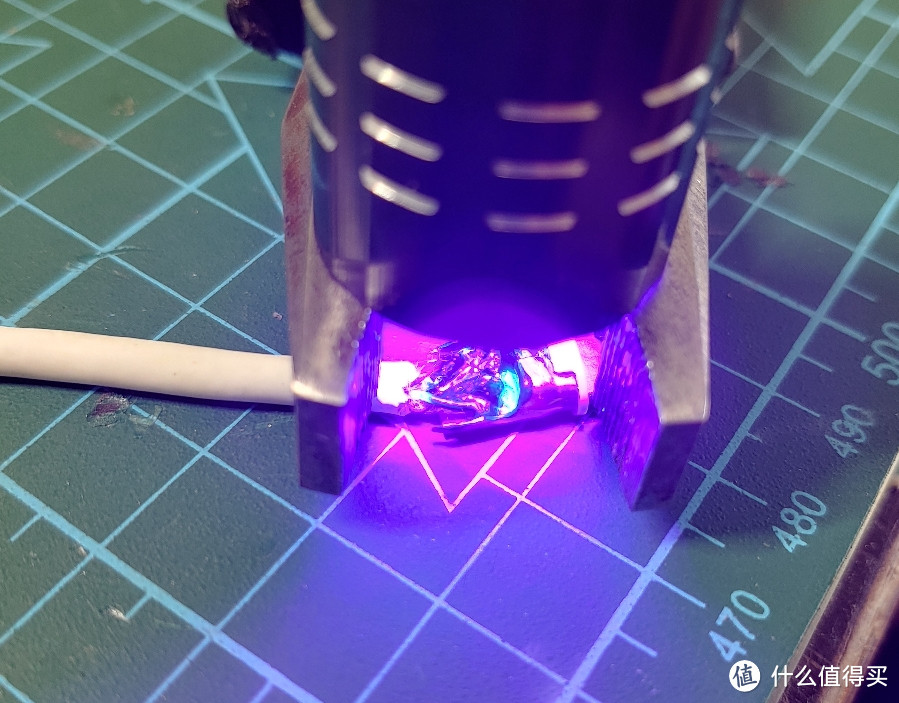

测试使用没问题后涂上绿油,然后用蓝光照射使绿油固化起到保护接口和绝缘的作用。

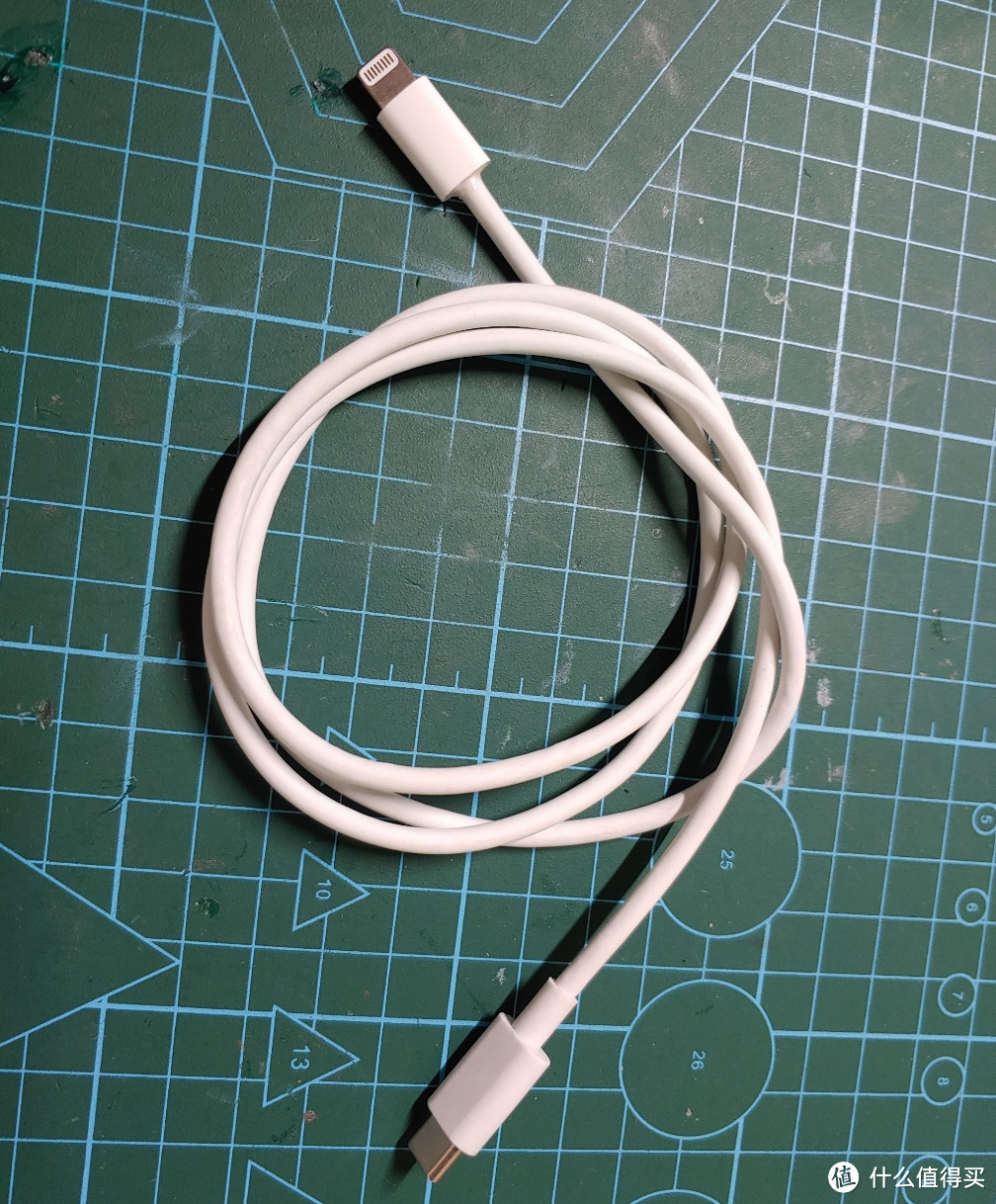

最终的成品。在iPhone11上测试,可以启动18瓦的快充。
谢谢观看
