炎炎夏天改造switch底座,加装涡轮风扇降降温

23-07-17

缘起

王国之泪真的太好玩了!只是我这个是初代机器制程老,外加最近夏天持续的高温,让底座模式的switch发热严重,玩一会儿后出风口就非常烫,网上甚至还有热变形的,于是拆机换了硅脂,不过收效甚微,于是有了本次改造。

改造思路

Switch散热设计还是比较巧妙的,是从后背(绿圈位置)吸进冷风,再通过金属凹槽,由顶部的风扇吸进,带走热量。



炎炎夏天改造switch底座,加装涡轮风扇降降温

在底座对应进风口位置,有对应的进气开孔,所以我的思路是:加个辅助风扇,往进气孔吹风,加快气流的流动,带走更多热量。



炎炎夏天改造switch底座,加装涡轮风扇降降温

改造过程

最初的方案是一个4cm风扇直接对着进气口,不过测试效果不好,主要是风扇风量太小,并且会影响走线。



炎炎夏天改造switch底座,加装涡轮风扇降降温

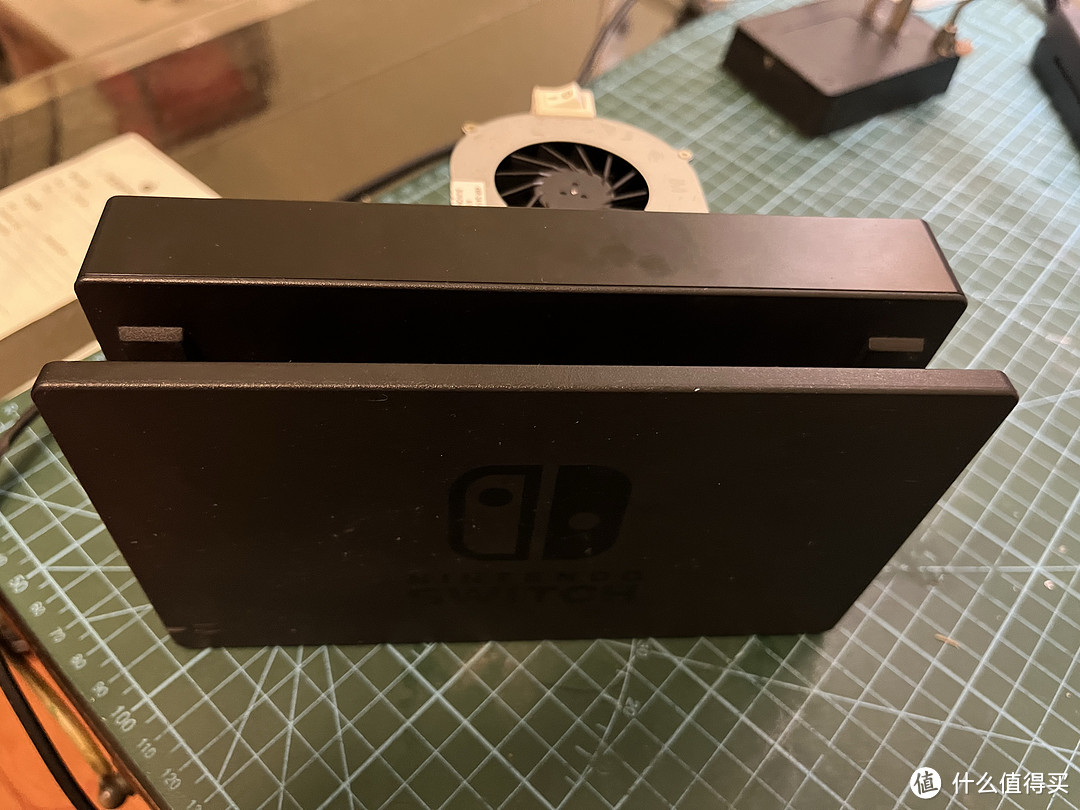

最终使用了一个涡轮风扇,在风扇上方装了一个用废旧手机壳剪的风扇罩,防止风从底座上方漏出。



炎炎夏天改造switch底座,加装涡轮风扇降降温

风扇用2个90度角码和热熔胶固定,从usb口取电。

炎炎夏天改造switch底座,加装涡轮风扇降降温

最后发现底座usb口是持续供电的,只要底座通电,风扇就会一直转,拿出主机并不会停转,所以又在风扇后面加装了一个开关。

炎炎夏天改造switch底座,加装涡轮风扇降降温



起初会担心背后风扇突出难看,不过其实装上主机后看不见。炎炎夏天改造switch底座,加装涡轮风扇降降温



炎炎夏天改造switch底座,加装涡轮风扇降降温

测试

虽然风道不是密封的,风还是会从四周漏出,不过手摸出风口能感受到风



炎炎夏天改造switch底座,加装涡轮风扇降降温

定量测试法:室温26度,先进行1小时王国之泪,然后立马把主机取下,用测温枪记录后壳靠近soc位置的最高温,没辅助风扇的温度为46.6度



炎炎夏天改造switch底座,加装涡轮风扇降降温

辅助风扇的工况下,最高温为44.4度,对比下降了2.2度,还是有效果的。



炎炎夏天改造switch底座,加装涡轮风扇降降温





作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
