网络进化论之用qnap的m408s升级万兆网络v1.11版

2021-04-01 17:13:44 5点赞 20收藏 22评论

创作立场声明:之前万兆网络的文章,评论去好建议挺多的。吸收有价值的建议。外加,之前一直相中的东西刚好赶上1280顺丰包邮3期免息带票的好车。就换了。补齐了网络中的一个小缺陷,成功升级。

先说一下好车,之前一直准备美亚的。结果这货跳出来,太棒了。而且比308s要好。大黄鱼308也要1100,何苦何必呢。官逼鱼死,鱼不得不死啊,哈哈。

国内QNAP 威联通 QSW-M408S Web管理型交换机 (4端口10GbE光纤、8*1GbE网口)1280元包邮(双重优惠)4端口10GbESFP+光纤接口以及8端口1GbE网口,入门款企业级交换机。天猫qnap存储旗舰店该商品27日0点售价为1530元,可参与每满300元减30元优惠,叠加APP端领取的满1000元减100元优惠券(需3人助力),到手价为1280元包邮,近期入手好价,内置4端口10GbESFP+光纤接口3C小小值| 84 评论47 收藏80去购买


话不多说,直接上正题。顺便补一下iperf的测速。

惺惺念念的快递到了惺惺念念的快递到了


打开,包装有些简易打开,包装有些简易


里边是正主,风格还可以,不大。右下角是信仰里边是正主,风格还可以,不大。右下角是信仰



封条试图无损打开,失败,一力降十会吧。封条试图无损打开,失败,一力降十会吧。


开箱的第一眼小激动开箱的第一眼小激动

看包装和TP-LINK的ST1008F相似,颜值就甩TP几条街了。

话说TP很难进机房,可特别喜欢走机房的风格。大概SOHO的机柜喜欢TP吧

全家福全家福

蓝色的圆盖盖,我没有使用。因为,吸取网友简易,把12 V集中供电了。

12V3a的,FSP的,可以12V3a的,FSP的,可以

看过我网络V1.0文章的知道,我的机(xie)柜总功耗65W左右。我12V9A的适配器完全满足。所以,用1分四的转接头。成功驱动了NVR,J4205和这个QSW-M408S。合计3A左右。

就是这货,我的机(xie)柜更像盘丝洞了就是这货,我的机(xie)柜更像盘丝洞了

背面背面

金属底壳,因为没有万兆电口,发热本身不大,所以是FANLESS。这是我不选2C/4C的原因之一。另一个是2C/4C贵好几百。


模块接口特写模块接口特写

挺漂亮的,可以看到是亚克力面板,配合信道灯,比TP不知高到哪里去。顺便,别看8千+4万,但是转发能力比1008f要强点。这也是我不测1008f的原因。没啥好测的。

正面,带膜正面,带膜

使用前撕掉散热口的膜,我选择剪开,这样表面不会被我的盘丝洞盘出太阳纹。

配上刚才的蓝盖盖配上刚才的蓝盖盖

官方指定CP,蓝盖盖没有上位。被1分4渣男线霸占。没机会上岗了

撕掉膜后撕掉膜后

可以看到一半是镜面,一半是磨砂。额,堪比弯弯欧阳家。

散热窗特写散热窗特写

模具不错边角齐整,线条平直,表面利索,没有任何缩料痕迹

与我的st1008f比较,大了一点哈与我的st1008f比较,大了一点哈

颜值差距一眼看出。价格的话,我买的时候ST1008F天猫999,现在650. M408S带票1280。

开箱完成,接下来说说为啥要换。

1、TP的铁壳壳有利于散热,而且由于SFP+口的接近,确实热。不过还是很稳定的。408好很多

2、1008f连网线需要电口模块,不过和光纤比,较热。原生千兆电口完全不热。至于万兆电口,我没有需要。太贵。而408的8个千兆电口,直接解决电口模块发热问题。

3、我家V1.0万兆网络里的IPTV是靠VLAN交换机解决AB面认证的问题。1008f不带VLan功能,而408s口多又能带VLAN和IGMPs,很贤惠的样子啊。于是节省了一个VLAN交换机。简洁了我的拓扑图。

4、而且408带网管功能的核心交换机,很风骚啊。TP的1008看起来就很想铁憨憨了。完全不是喜新厌旧的原因;

5、经过电话询问,1008f不带jumbo frames,而408支持9000的jumbo frames。虽然一般家里用不上,可我就是喜欢。

6、确认1008f不支持ponstick,试试M408S,看看能不能升级到V2.0。

那么,我们安装一下看看:

首先去下载QFINDer,因为408s会自动获取ip,所以你找不到就麻烦了。用qfinder就问题不大了。

支持的版本挺全,实际上还有APP版。另外一个页面支持的版本挺全,实际上还有APP版。另外一个页面

安装好QFINDER后,马上就能看到408了,实际上有NAS还能,看到NAS。由于我万恶的又是蜗牛又是黑裙,所以对qnap的nas下不去手啊。

界面就是这个啦,MAC是初始密码,自然要厚码界面就是这个啦,MAC是初始密码,自然要厚码

选择双击或者登陆,要求换密码:

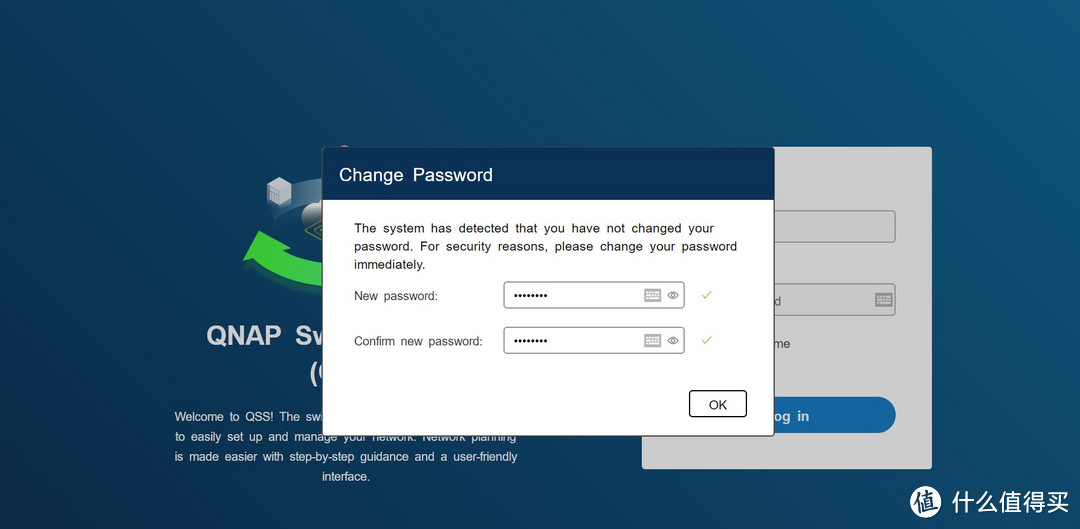

然后输入我的密码:********然后输入我的密码:********

进去后就是这个样子了:

可以改成中文页面的,当然影响也不是很大可以改成中文页面的,当然影响也不是很大

TAG是端口聚合,VLan就是我们需要的东西了。也能看到我的端口链接状态。实际上已经插满了。4口SFP+,等以后CX342a降价的,换双口万兆给NAS,2个虚拟机,一机一个直通万兆。台机一个万兆,路由一个,完美。话说最近怎么CX342涨价了40了?是因为现在兼容性得到认可了?

支持的很不错啦支持的很不错啦

安装调试好了,现在使用iperf进行测试。

主机到虚拟win10的单线程主机到虚拟win10的单线程

5G的宽带,一会试试5线程的

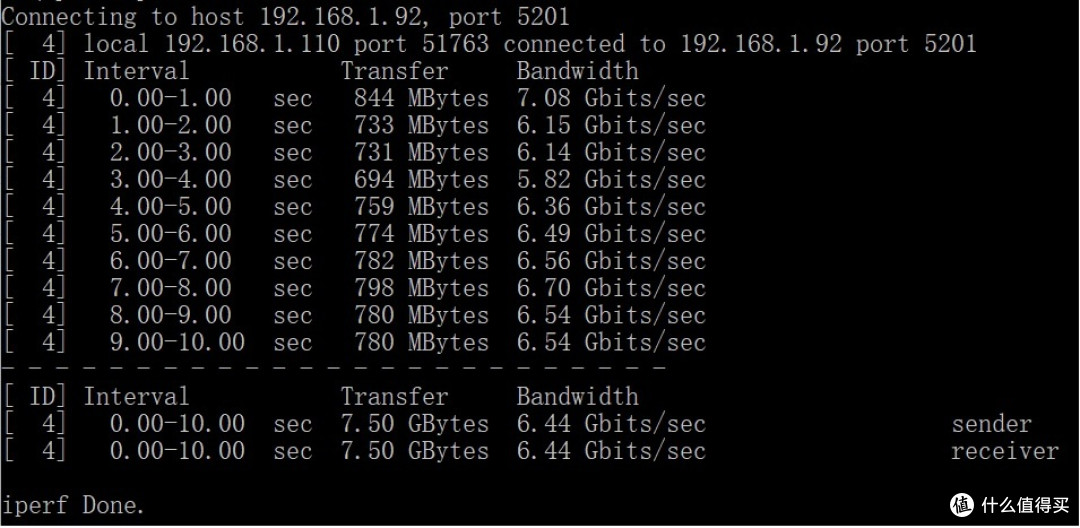

主机到虚拟群晖的单线程主机到虚拟群晖的单线程

6.44G,还行吧

到群晖的5线程,综合9.89G到群晖的5线程,综合9.89G

9.89G,很nice啊,很华莱士啊。(口-口)。

到win10的5线程,9.8G到win10的5线程,9.8G

依然是华莱士级别的。不错。顺便这是在ESXI用的共享模式。不是直通。因为,同时读取2个虚拟机的硬盘,500MB的峰值,加上其他虚拟机,万兆也够了。蹲SSD也够了。2个虚拟机,1000GB,杠的住。

话说另外一种玩法,就是无盘工作站的玩法,绿色版游戏直接装NAS里,告别主机的小水桶。完全不影响体验。

在说说jumbo frames(本段数字均指MTU)。不论是软路由还是黑裙,硬件利用率上面肯定不如专用机。转发能力在万兆上边,可能会有问题。1500的MTU对万兆网络来说不是很友好。毕竟408和软路由的发包能力对万兆来说都弱。那么开一下jumbo frames。首先全部都开到9000,由于有头部的问题,实际做不到9000。OPENWRT支持不太好,开启了也无法通过测试。考虑到局端都是1480,也就无所谓了。重点是主机到NAS。

使用8500的包进行测试使用8500的包进行测试

可以看到8500的超级大帧可以成功转发。等OPENWRT以后优化吧。我都没找到MRU的设置,web帧直接给我丢弃了。

感受吗,就是傻快。是不是错觉,不知道。感受这玩意没法测试。数据上,反正都是对的。

最后,测一下千兆外网测速时,J4205物理机的CPU占比。

为了保证跑满千兆,使用电信官方测速。注意,不是测试线路质量。

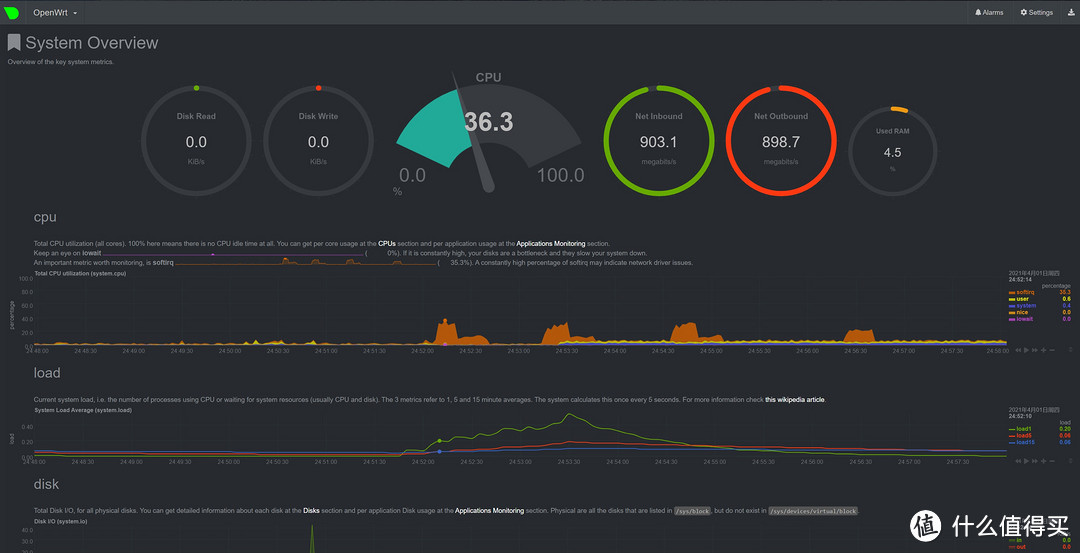

可以看到差不多的样子,跑完千兆需要网络V2.0可以看到差不多的样子,跑完千兆需要网络V2.0

电信测速也是抽风。就这样了。CPU没有安装任何docker,占用36%。配合去广告等附加功能。单独做物理机还可以。虚拟机用J4205,性能可能不足了。

就到这里了,完活收功。
