小小工具迷 篇十八:车窗升降器的维修一例
创作立场声明:亲身经历,希望可以帮助到有需要的小伙伴
事情的起因:
2016年的车到今年刚刚好超出保修期。幸运的是出保前刚刚好把主副驾驶的车窗升降器索赔维修完毕,隐隐担心剩下的车窗升降器会不会也是如此?于是当时申请索赔更换后排的两侧车窗升降器,但是被4S已还能工作为由拒绝了。果不其然,在出保后一个月内,相隔不到3天,后排的两侧车窗升降器也宣告罢工。
出了问题咋办,维修呗!之前索赔的时候知道4S只会整体更换升降器总成。因为是专用配件,所以特意去两家4S咨询了总成当然价格和维修工时费,价格大概是总成500,工时费150。听完心里就咯噔一声,1000大洋要糟。
下面开始心里斗争,平常没少玩工具,临了居然连个升降器都收拾不好,以后再申请买工具肯定没门。工时费必须省下来。这个劳什子总成这么大片要收俺500大洋,还是不服。于是一通乱找,某宝,某鱼一顿搜刮。货不是太多,小300,300+,500的货都有。我知道损坏的就是一个小轮子,这小东西要花这么多钱还是个损耗件,仍然不服。问了老同事,这类POM塑料材质的零件要生产可以试试网上云工厂,奈何数量没有,只要两个(后来才知道左右两个其实不完全一样),只好死心。如果有加工行业的朋友看到可以提供更好的建议。
万能的车友群果然还是比较强大,提供了一个北京的供应商信息,他已经自己开模把升降器钢索轮做了出来,并替好些个车友成功更换完毕。想自己折腾得心又躁动起来,价格50的小轮子马上订购两个,自己动手丰衣足食。
正文开始:
依照流程上图片,有需要的朋友可以借鉴一下。

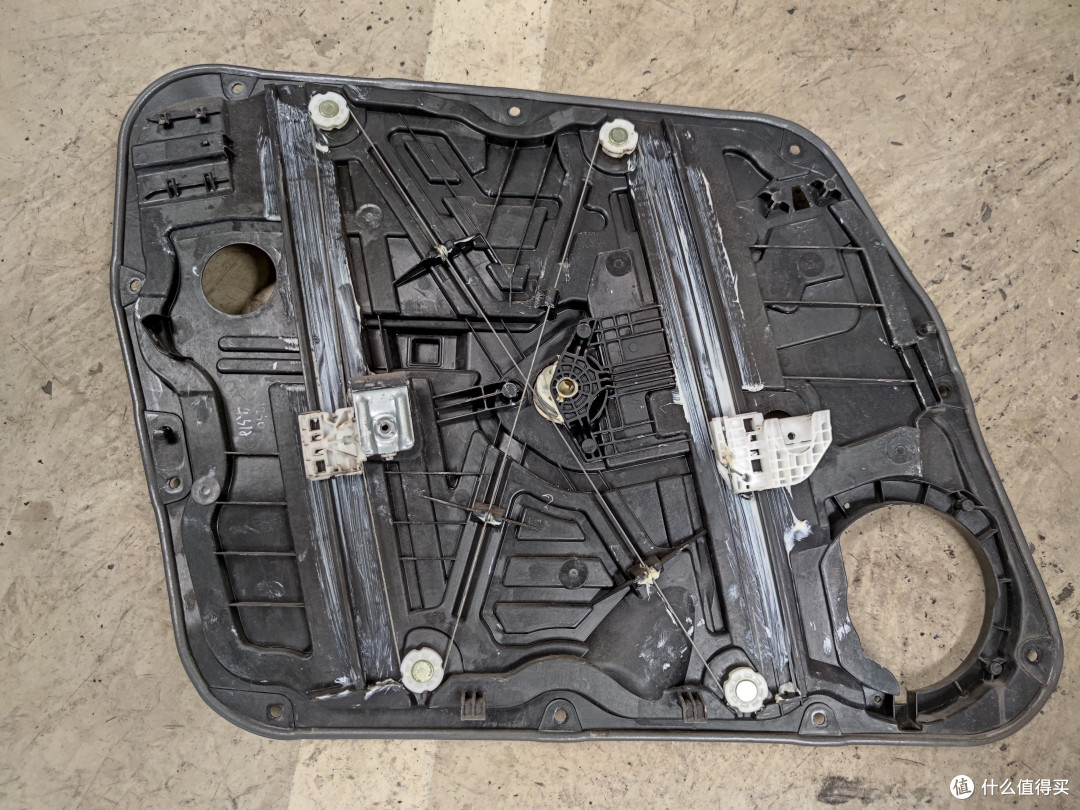

车窗升降器总成请看下图,因应不同的车门和车系会有少许出入
在进行维修前,介绍一下工具

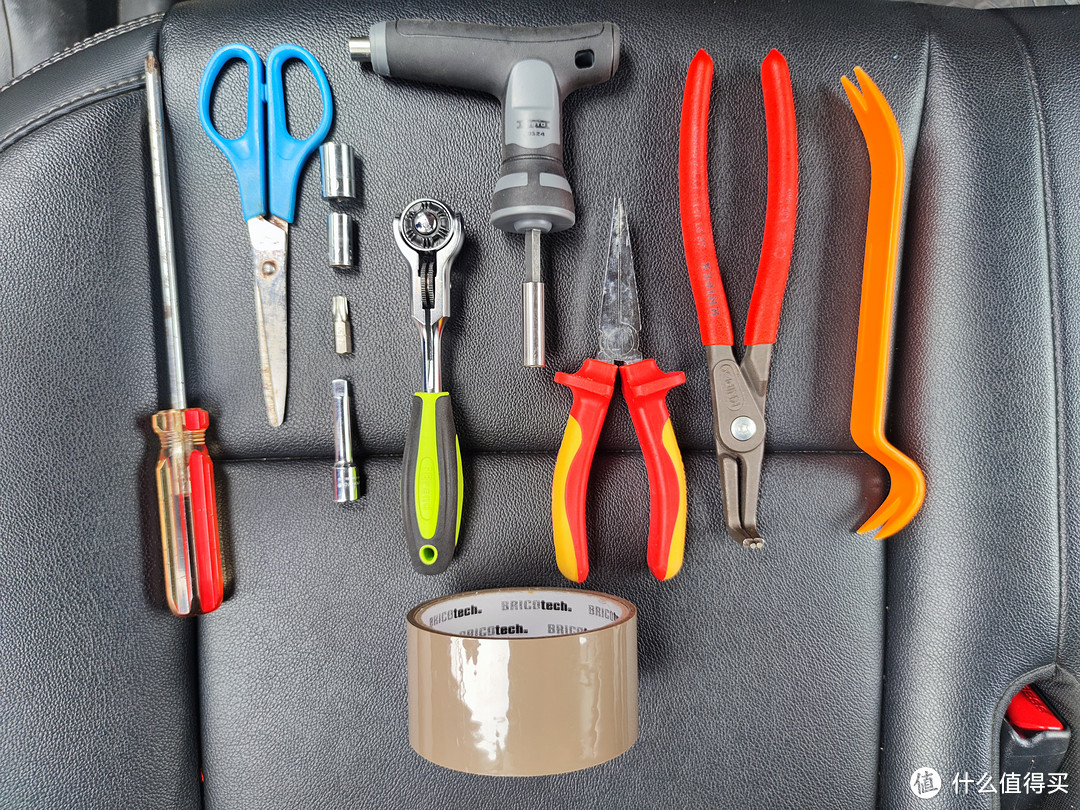

从左到右的工具依次是:PH2螺丝批,剪刀,10号套筒,7号套筒,T30批头,2寸延长杆,1/4活头棘轮扳手,T型批头握柄,尖嘴钳,卡簧钳,塑料撬棒,封箱胶。等大家看完整个过程可以因应自己的条件增减工具。
维修的是右后车门
第一步怎么拆车门的装饰面板

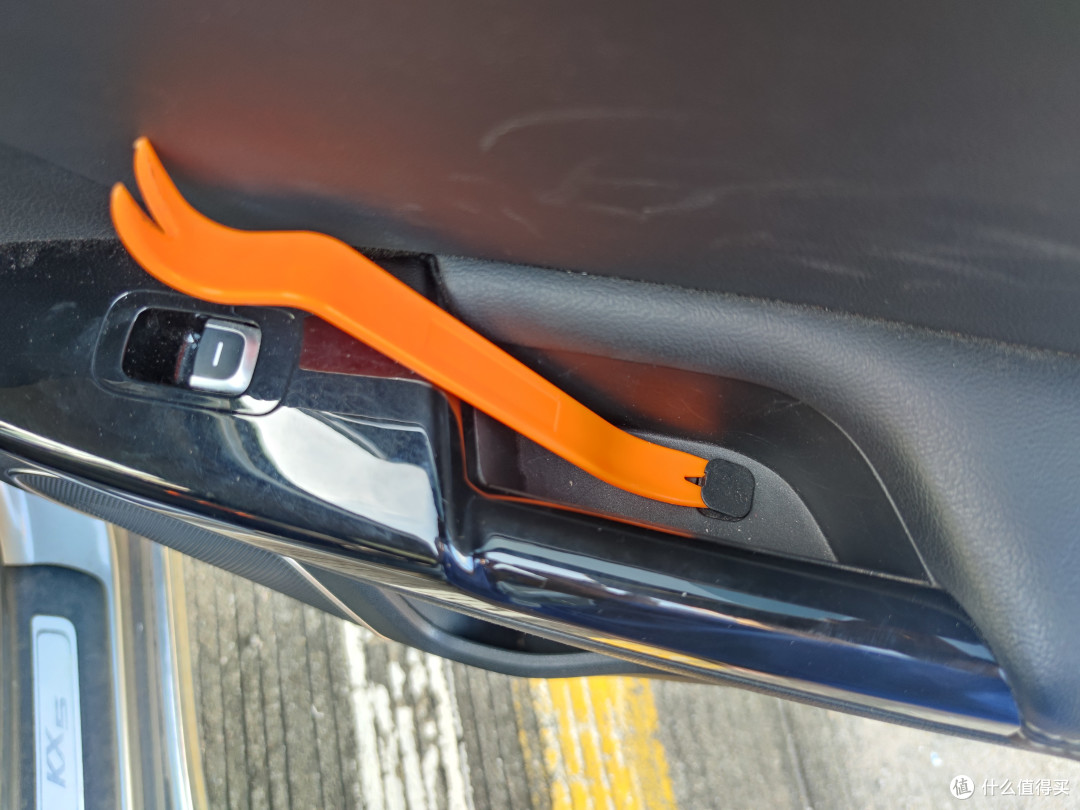

车门拉手置物的底部,有一个方形的装饰盖,依照上图的方向撬开,可以看见底下的螺丝钉
卸下螺丝钉,此螺丝钉的规格是与之后的螺丝钉都不一样。另外提醒一下,事先应该准备一个容器,用来防止拆卸出来的零件,这样就不会有所遗漏。
靠近喇叭的装饰面板下方有一个凹槽,可以伸手扣住往外用柔力拉。
装饰面板的取出有一些细节要注意,标示请参照上图。其中

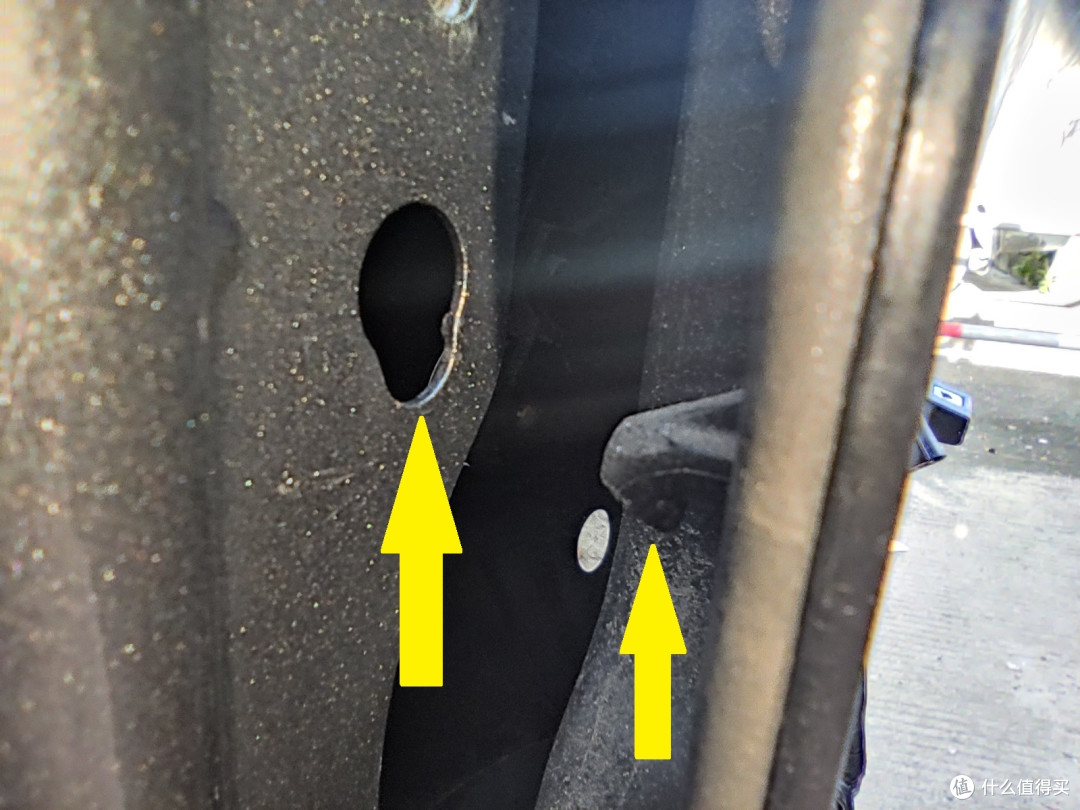

黄圈对应的就是固定卡扣和相应的卡扣孔,红色箭头所指是掉落的卡扣,很容易就可以塞回去。
浅蓝色箭头所指就是升降器的开关插座及连接线的插头,此处不连接的情况下,车窗升降马达不工作。
绿色箭头所指是开门拉索的连接装置,此处的细节图再后面的图片可以看到。
还有一个地方要注意,在所有卡扣松脱后,应该把装饰面板轻轻往上抬,这样才可以取出整个装饰面板(安装回去的时候则相反,从玻璃防刮条的位置对齐,然后下压,下压到位后,拍击面板把卡扣挤进安装孔)
车窗升降器开关插座及连线的细节图
上面两图是开门拉索的装置,黄色箭头是插入式的对位销,红色箭头是按压的锁定卡扣(沿着箭头方向按压即可松脱钢索和开门卡扣的链接)

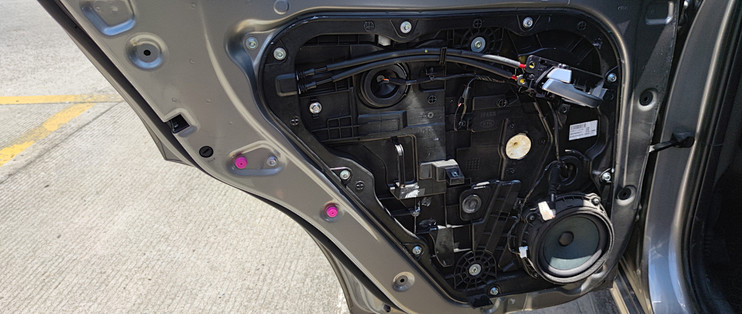

至此装饰面板完全取出,可以放置在后备箱,待后续装回。
接下来就是升降器总成的拆卸及注意事项
首先要把车窗玻璃妥善处理好,这里涉及两个地方,一是玻璃,二是玻璃的托架。
首先要把玻璃的托架和车窗升降器总成分离。这里要说说车窗升降马达,车窗升降马达的齿轮箱里面是蜗杆驱动齿轮组,此结构阻止从齿轮组推动蜗杆的反向运动,也就是说不可以推动玻璃来开闭车窗(要是可行的话,车辆就是无掩鸡笼,太可怕了)。而在我这个案例里面,此时的车窗玻璃是可以用手推动的,因为和马达齿轮箱咬合的钢索齿轮已经老化磨损到不能咬合的程度。
首先将驱动马达和齿轮箱总成取出,按压松脱红色箭头所指的驱动电缆,然后拧松黄色箭头的三颗螺丝钉(可以用PH2十字螺丝批,也可以用7号套筒)。驱动马达取出后的细节图在下方。更关键额是蓝色箭头所指的软橡胶盖片,揭开橡胶盖片,可以看见里面的升降钢索,用尖嘴钳扯动钢索或者用手推玻璃,可以让玻璃托架的固定螺丝移动到橡胶盖片封闭的圆孔处。

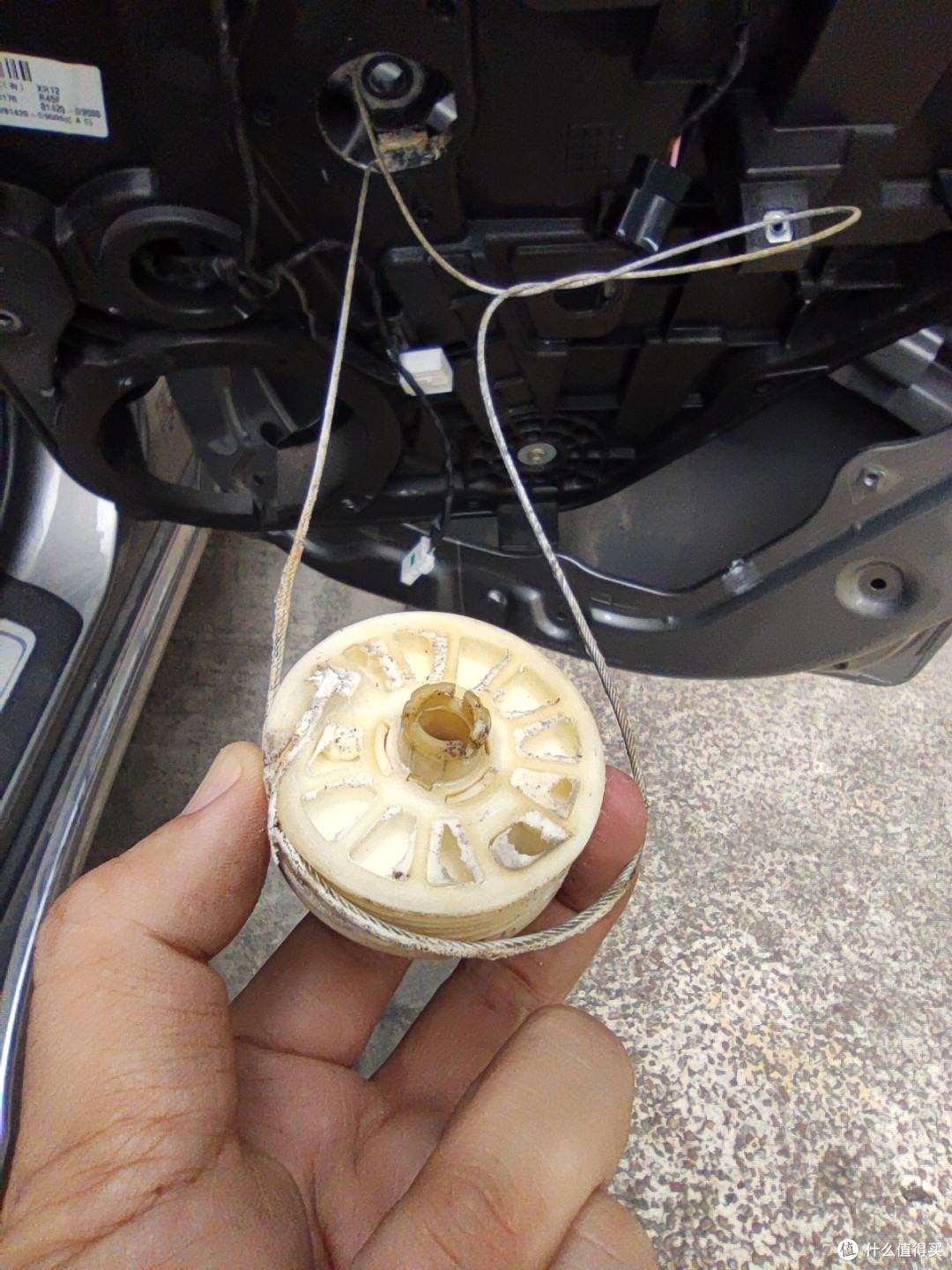

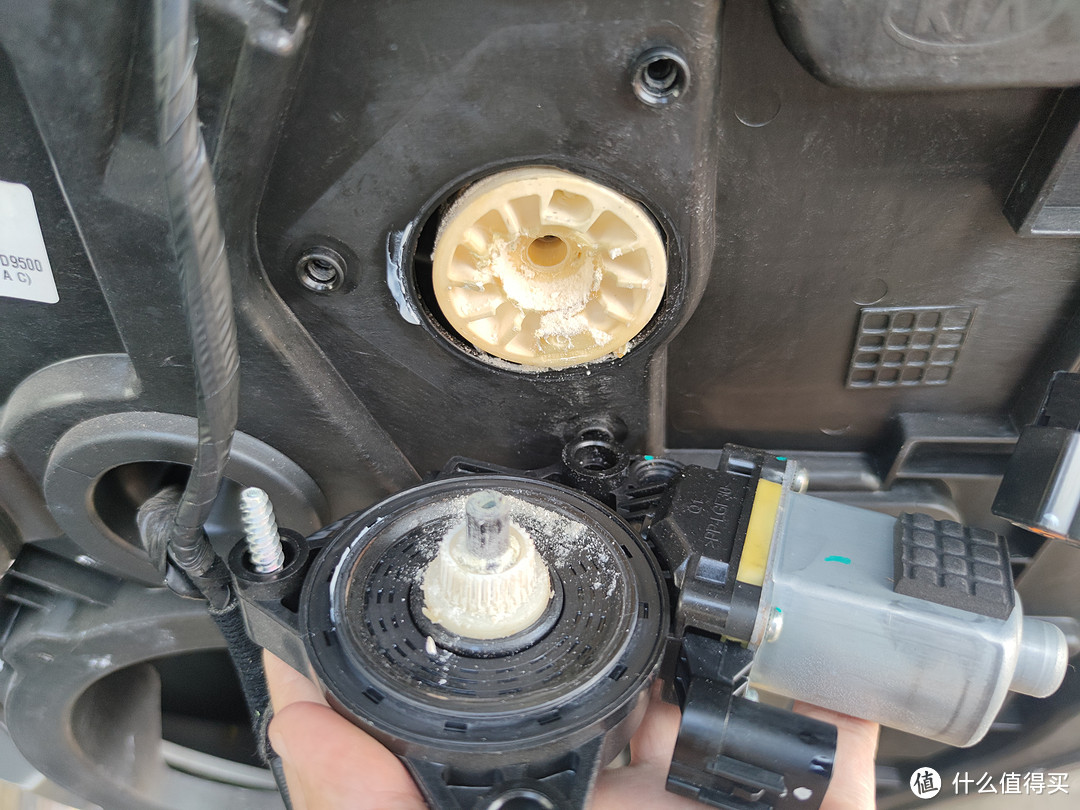

可以看到钢索轮的内齿部分已经老化被磨成粉末,马达固定螺丝是粗牙的长螺丝,此规格螺丝就只有三个。
黄色箭头所指的就是升降钢索

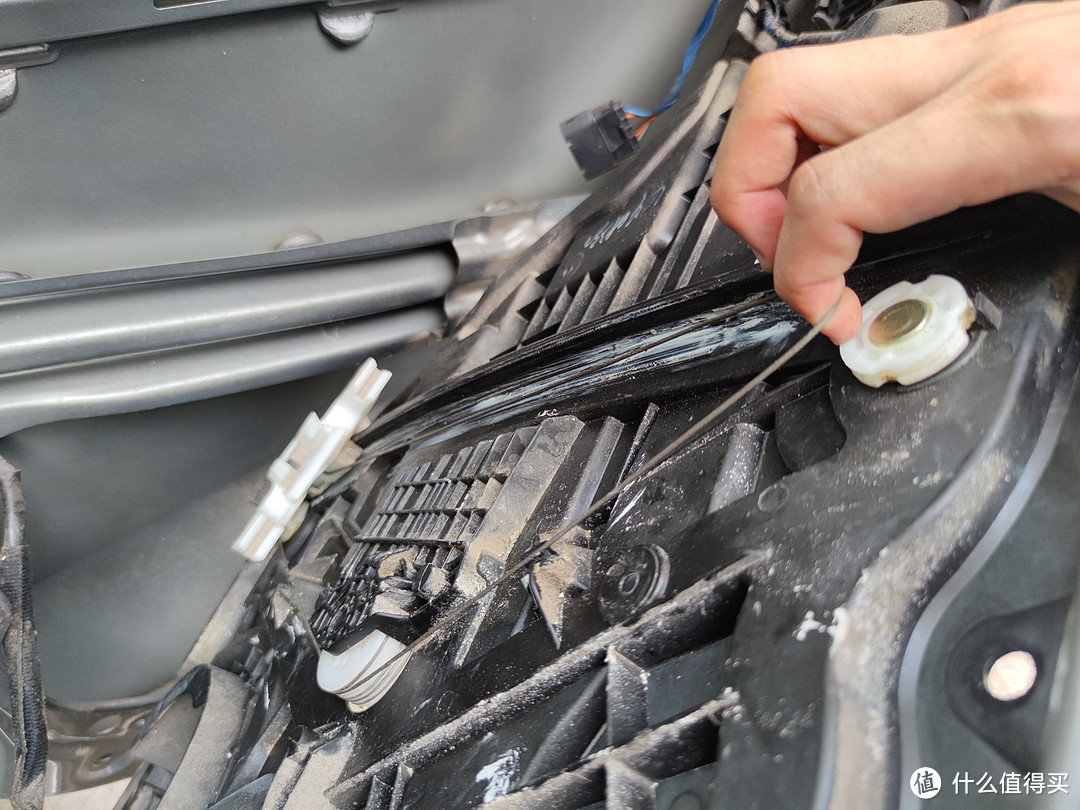

用尖嘴钳拉动钢索来升降玻璃,更快捷的办法是用手推玻璃

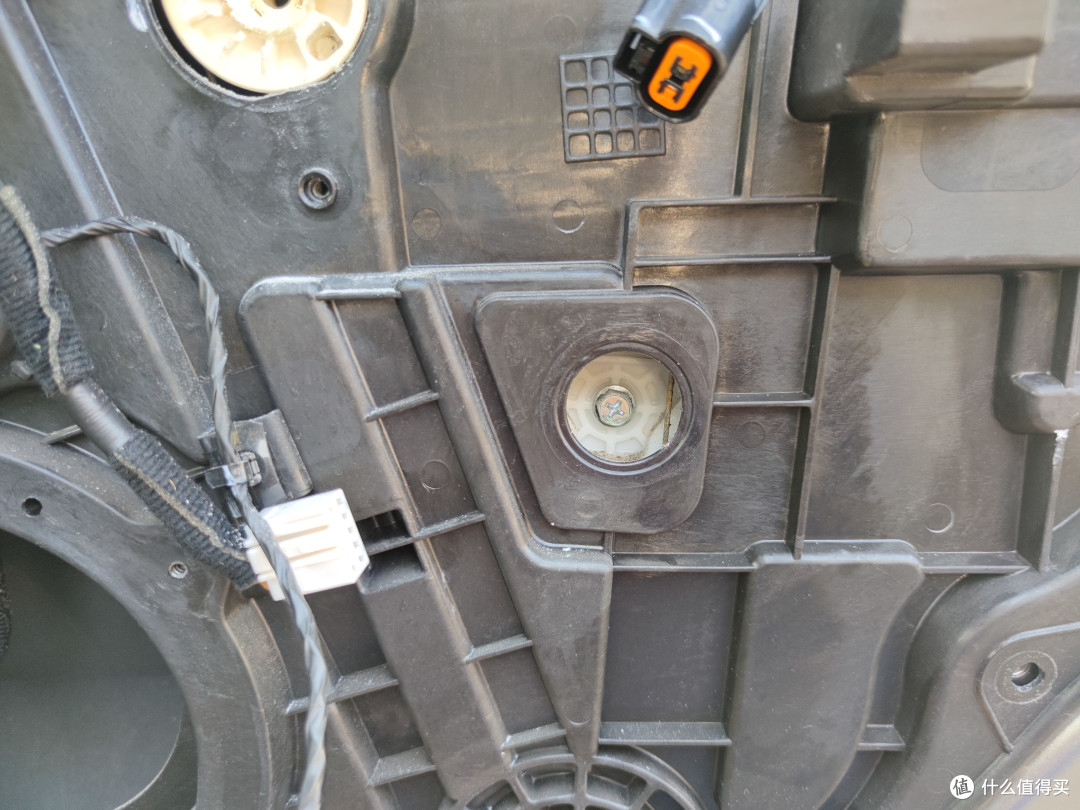

当玻璃降到底部,可以看到连接玻璃托架和升降器总成的螺丝,可以用PH2十字螺丝批或者10号套筒(位置较深,加一个短延长杆为宜)松脱。
留意此螺丝的垫片带防滑牙,另外一处也有类似的螺丝,区别是这颗螺丝的垫片直径相对较小,螺杆长度相对较长。

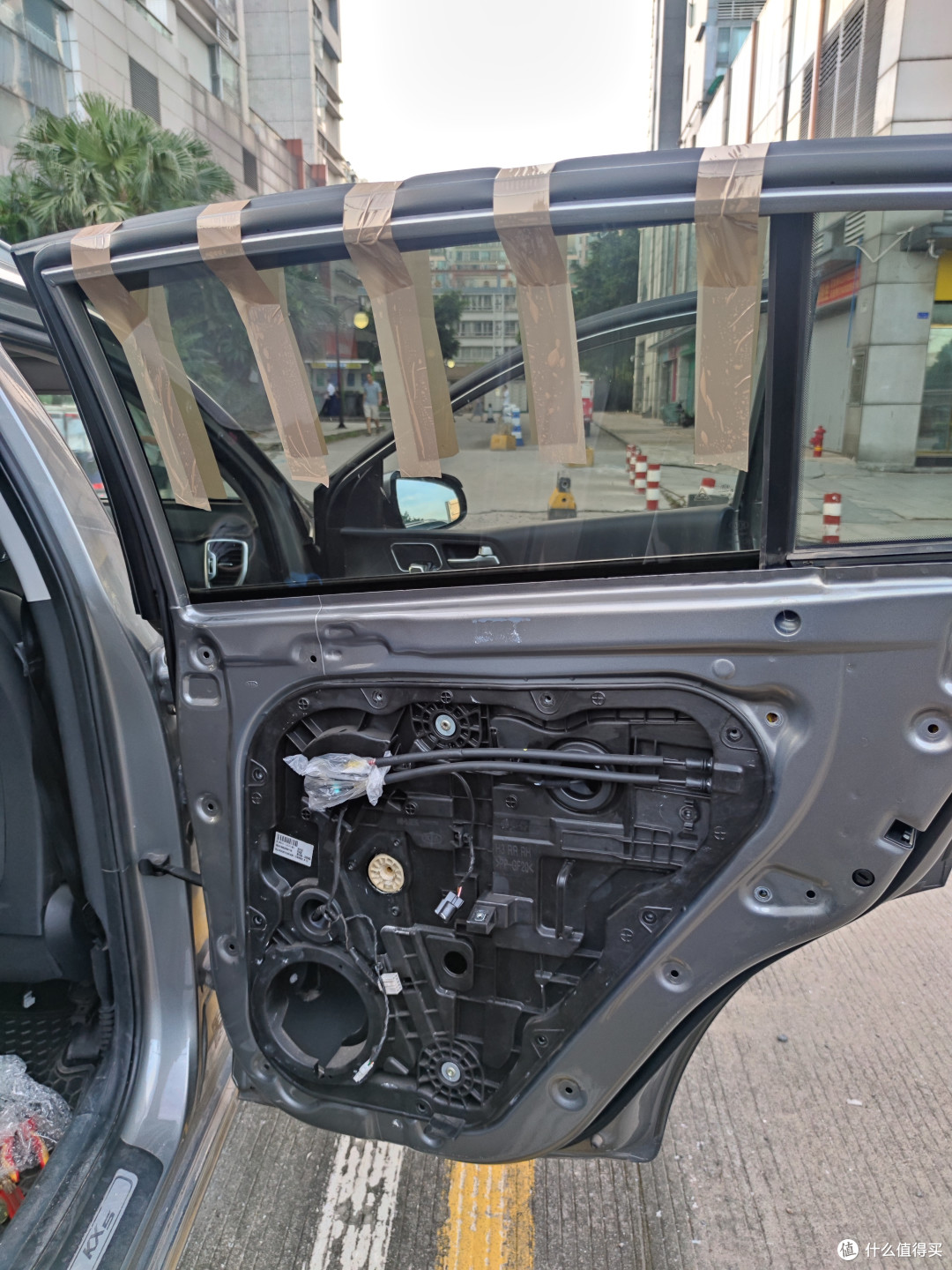

用手推动玻璃到顶部,剪刀和封箱胶上场进行固定。补充一点,未免拆装时损坏喇叭,维修期间最好还是将其拆下。

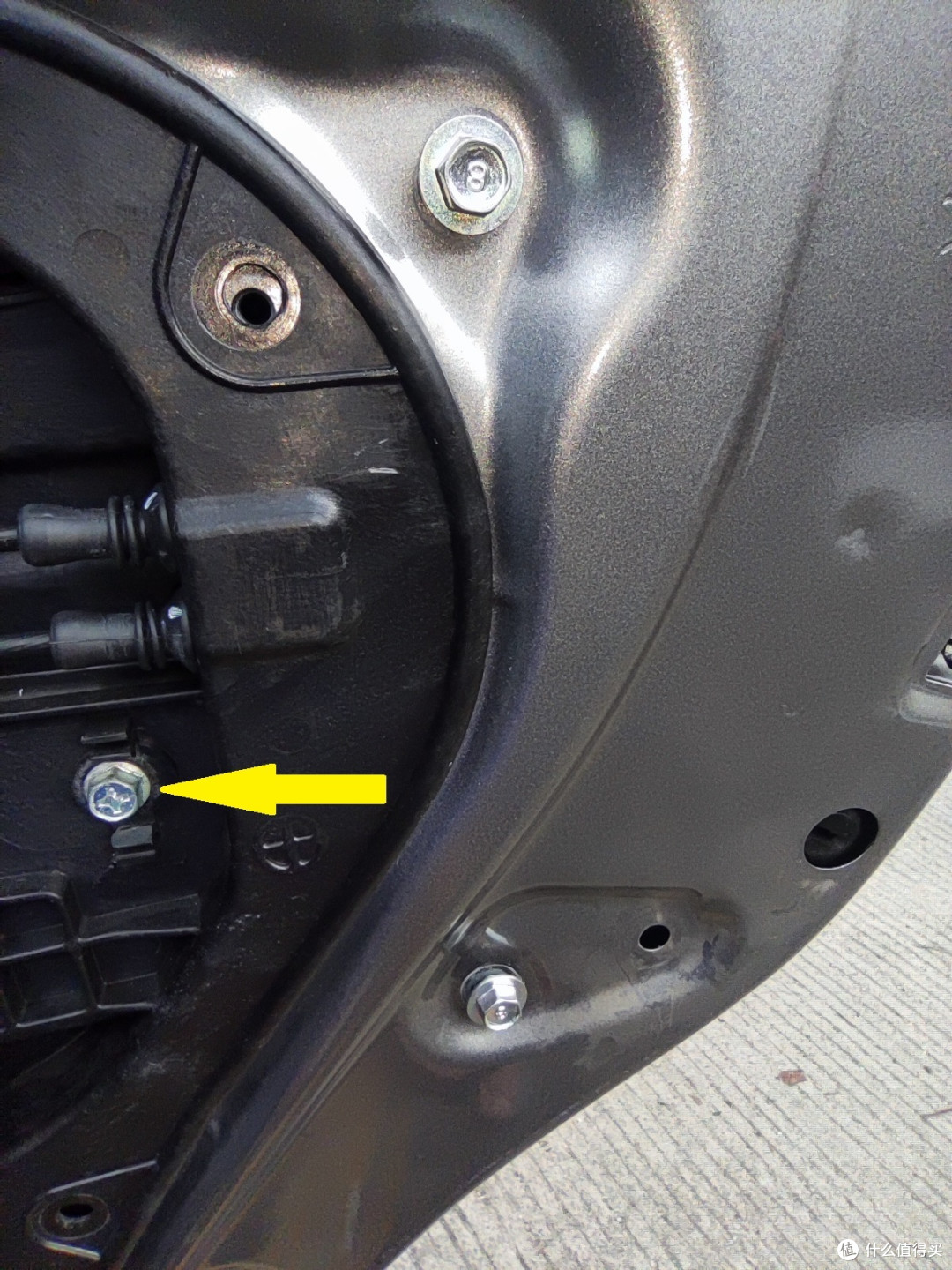

要拆除升降器总成,必须将车门内侧所有的六角螺栓使用10号套筒拆除,其中有一个有一个螺栓的垫片也是自带防滑牙(下图黄色箭头所指)
图片中仅存的三颗螺栓是用于固定玻璃的侧面导槽
所有的六角螺栓拆卸后还是不能松脱升降器总成,这时可以看到童锁附近的车门侧面还有三个T30梅花螺栓。
这三颗螺栓有紧固胶,建议使用T型批头扳手会比较省力。
总成的内侧有两个挂钩,轻轻上抬可以将其松脱出来
另外由于锁扣机构也固定在总成上,需要将其拆除。
由于梅花螺栓的拆除,整个锁扣部分可以松动,升降总成得以和车门拉开更大的距离。留意红色箭头所指的固定沟槽结构,将黄色的玻璃侧面导槽取出。
白色部分是锁扣装置,红色箭头所指有一个突起的倒扣,用撬棒撬黄色箭头所指部位,将白色部分顺着固定槽推出升降器总成的连接位置。
内侧还有一个电缆接插件,将其松脱。至此就可以有足够的空间进行更换操作。

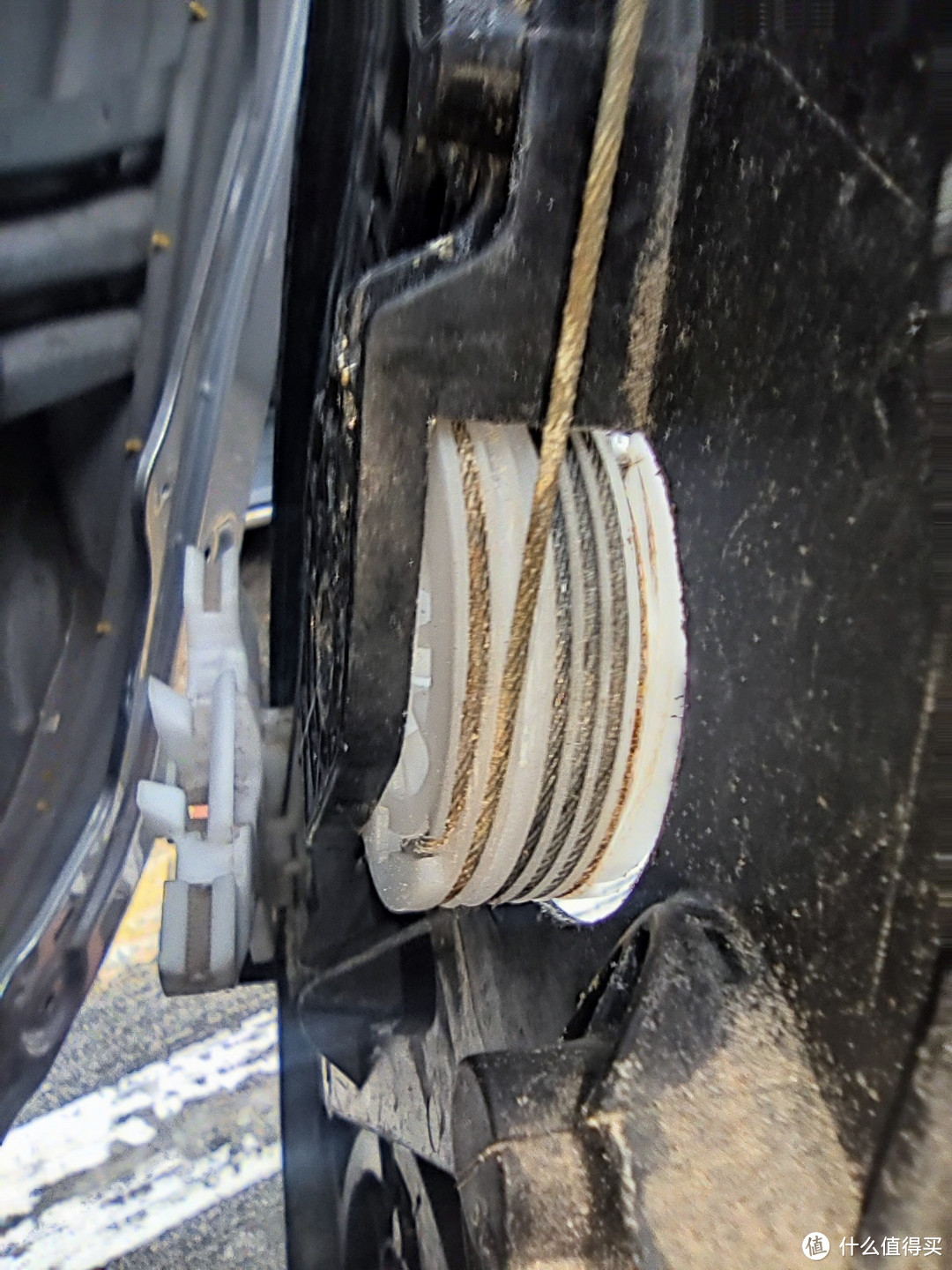

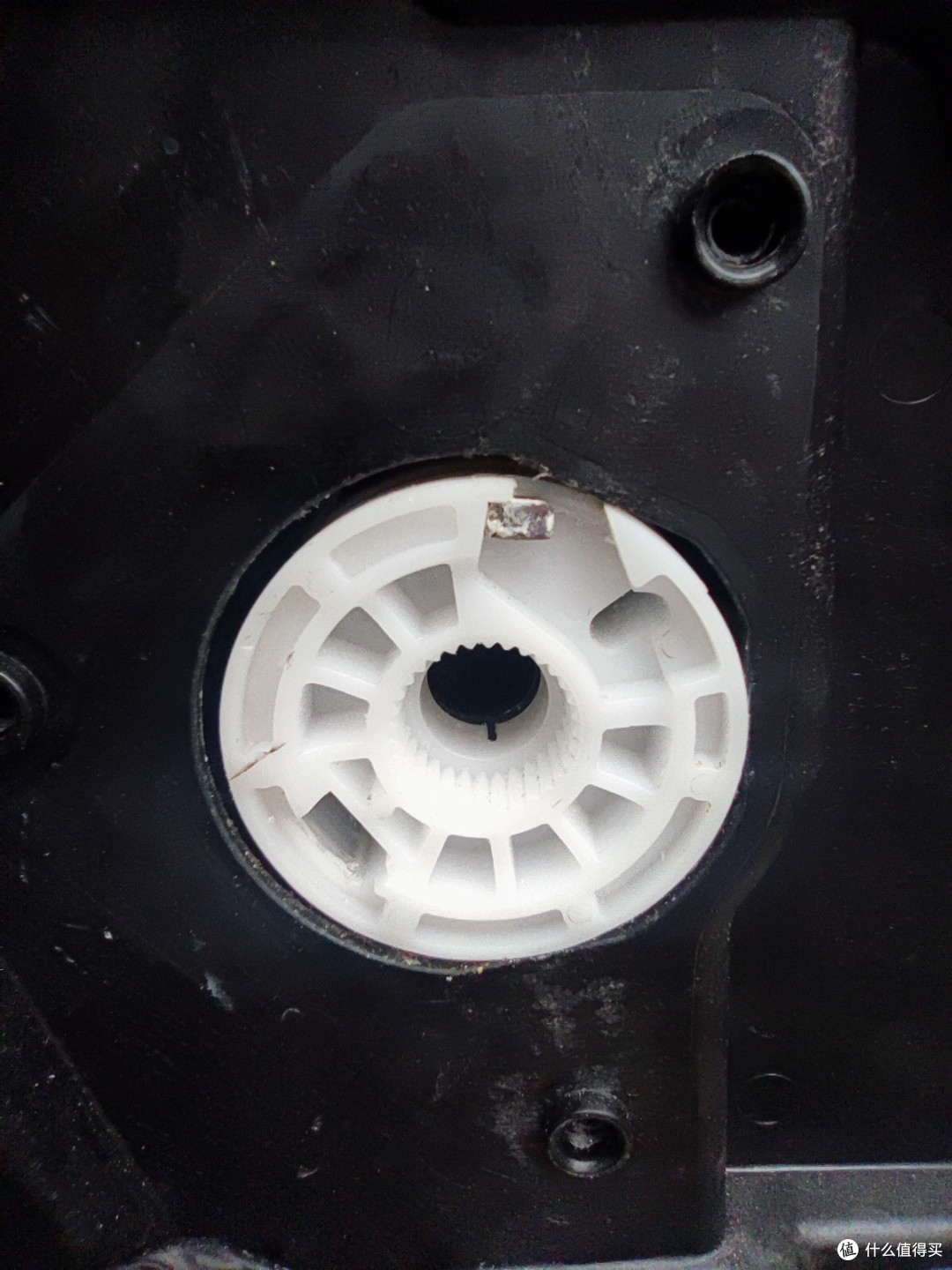

黄色箭头所指就是要更换的钢索轮,蓝色箭头所指就是钢索拉力张紧的弹簧机构,细节见下图(注意弹簧的变形量不过1厘米左右)。
开始换轮
松脱钢索
拉出钢索轮,取出钢索,更换新轮,绕上钢索
出问题了
碰到这情况,傻眼了。这距离目测得有2厘米才能挂到滑轮上面,可是涨紧的弹簧变形量没这么多,钢索可不是弹力橡胶,它可不会变形伸长。哪里出了问题?怎么办?
拿着新旧两个钢索轮进行对比

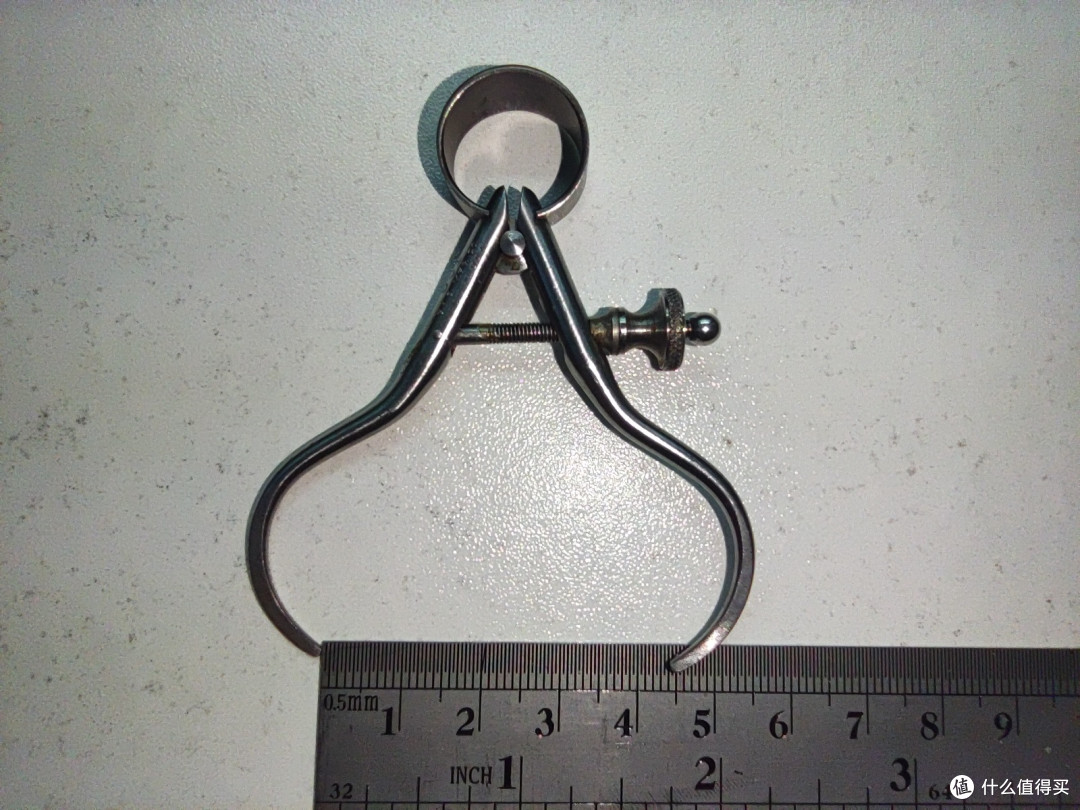

一顿测量下来,由于半径不一样,缠绕钢索的长度差别去到2.5厘米左右。幸好这轮子是塑料的,把沟槽锉深应该就可以解决这一问题。

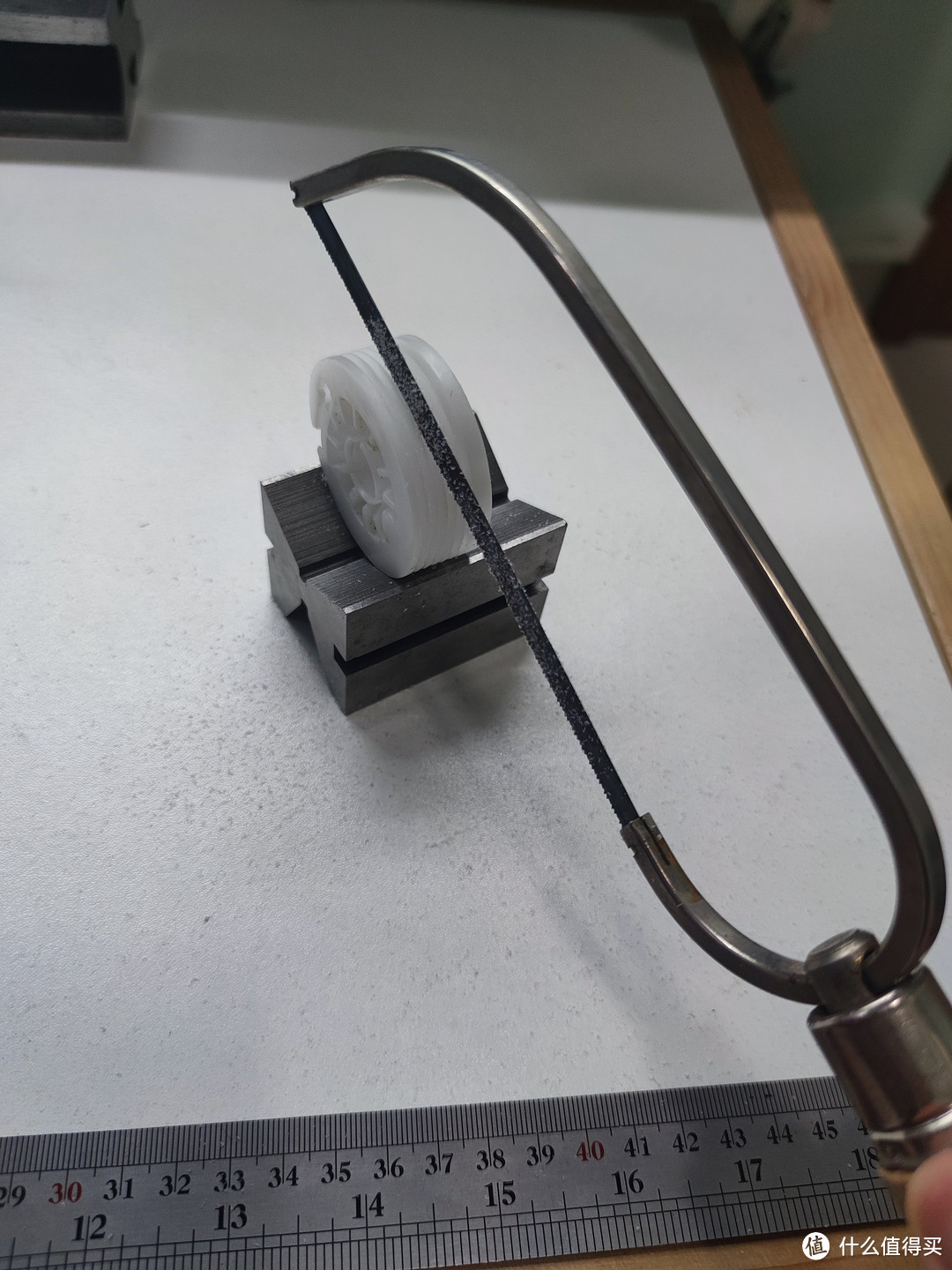

又是锯又是锉,小心翼翼的把沟槽深度增大了两毫米。终于把钢索挂上了,挂钢索的时候使用了弯头的卡簧钳辅助,实在腾不出手辅助拍照,大家见谅。
通电测试正常,按照拆卸的相反顺序一样一样的复位。
终于完美收工,谢谢车友的信息和零件供应商的拆卸攻略。希望上面的内容可以帮助到有需要的朋友。
