【前言】

随着近几年CPU和显卡的功耗越来越大，玩家对于电源的需求达到空前的高度，以保证电脑的持续稳定运行。大功率高品质金牌电源售价往往数百甚至上千元，令主流玩家有些高攀不起。不过近日国内知名大厂——九州风神，打破困局推出一款名为PM500D的金牌500瓦直出式电源。

不得不说，这几年真是万物皆可二次元，上至笔记本，下至手机，如今就连DIY配件中长期保持傻大黑粗模式的电源也获得了二次元的形象。

【开箱晒物】

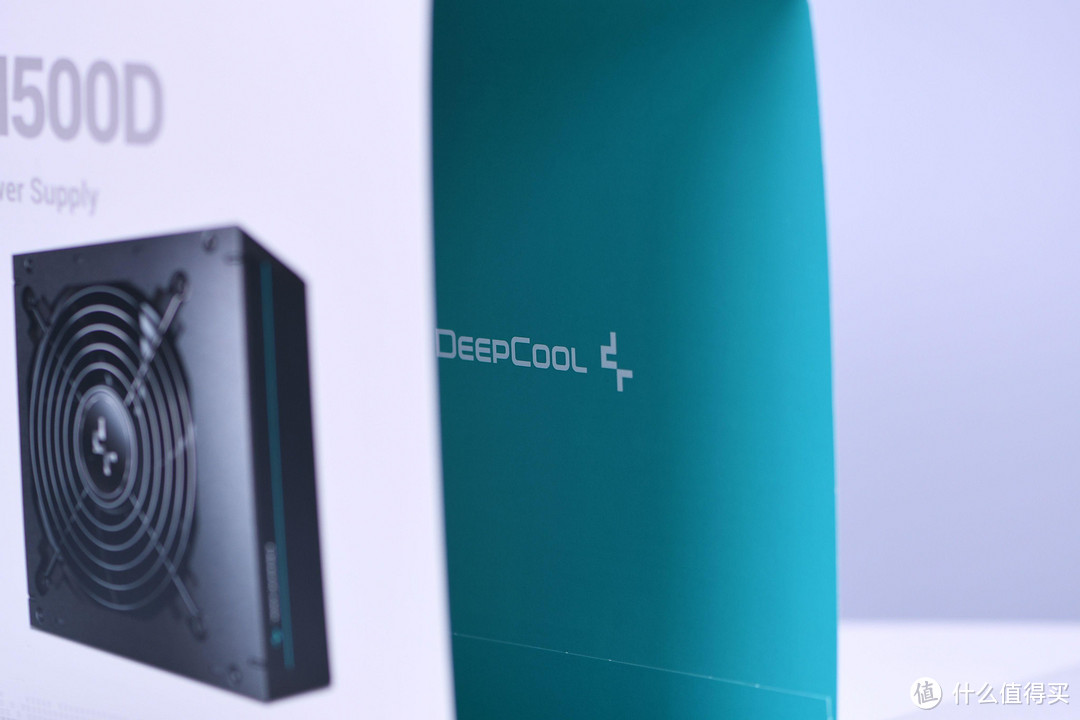

九州风神PM500D电源采用牛皮纸盒包装，外面加入彩色腰带式封套。封套内部为青蓝色，并印刷有九州风神LOGO，这点着实让本人直呼用心。

包装内部含有电源本体、电源线以及4颗固定螺丝。通过铭牌可以明确的看到80Plus金牌认证标志，12V电流达到41.5A也就是498瓦的额定功率。

九州风神PM500D电源很注重细节，在电源开关上也采用了青蓝色，为朴实的电源增添了一丝灵性，迎合二次元用户的个性化审美。

500W中低功率电源的直出式设计还是很合理的，线材包含：24 PIN主板、4+4 PIN CPU供电、双头6+2 PIN显卡、2x 三头SATA电源线、三头D型4 PIN电源线，此规格适合搭配6700XT或3060级别显卡的配置使用。

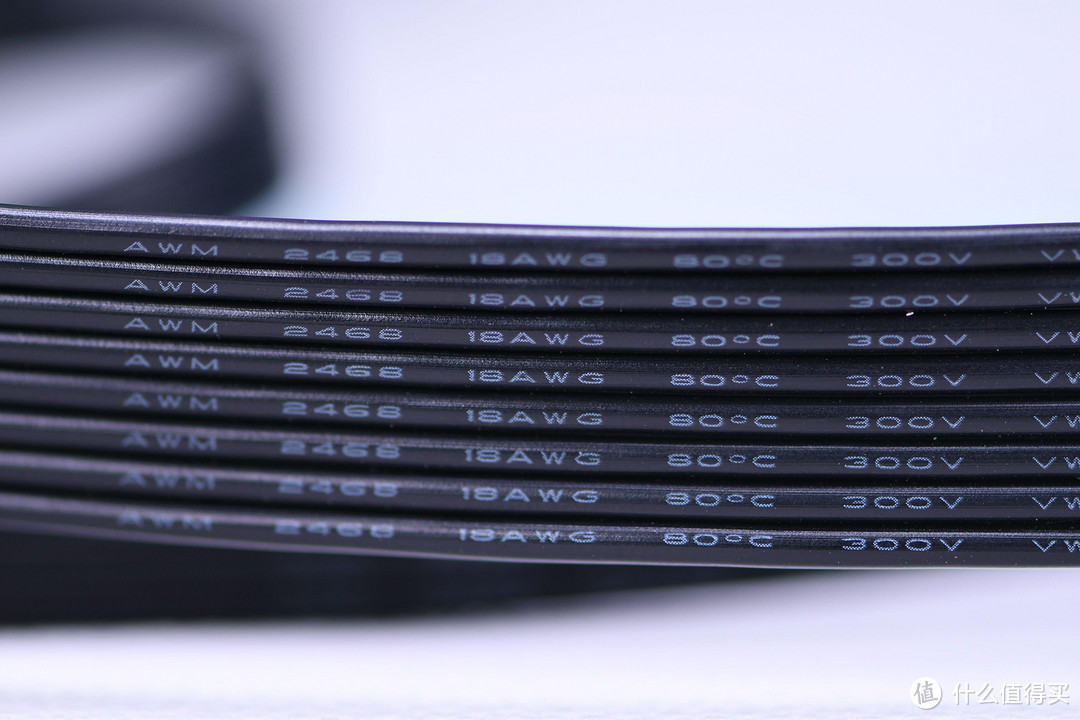

24 PIN主板、CPU以及显卡供电线使用能够承受更大电流的18 AWG规格，SATA和D型4 PIN则是20 AWG规格。

【内部拆解】

九州风神PM500D电源拆起来很轻松，仅需拧下四角的螺钉即可打开，内部是防静电防辐射的SECC镀锌钢板，连接处具有多个EMI触点形成法拉第笼。另外，听说这款电源还是大厂侨威代工，质量更加让人放心。（不建议大家对电源进行拆解）

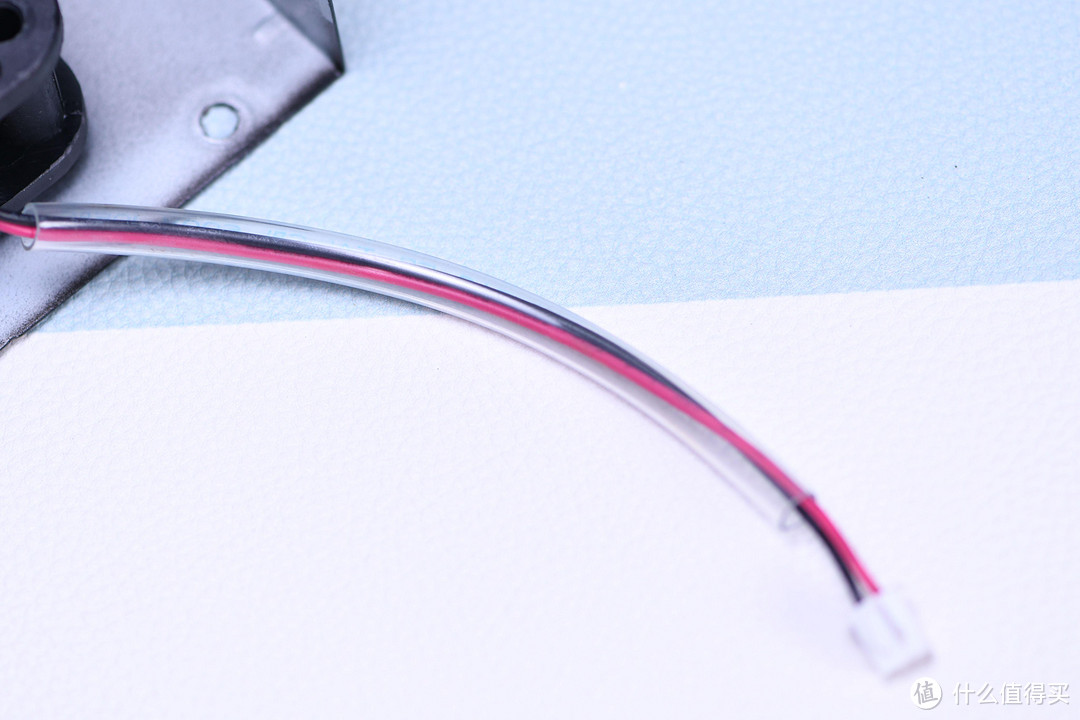

风扇是Yaln 12CM低噪音型号，液压式轴承。为了保证电源内部的整体可靠性，还将风扇线缆塞进PVC材质套管。

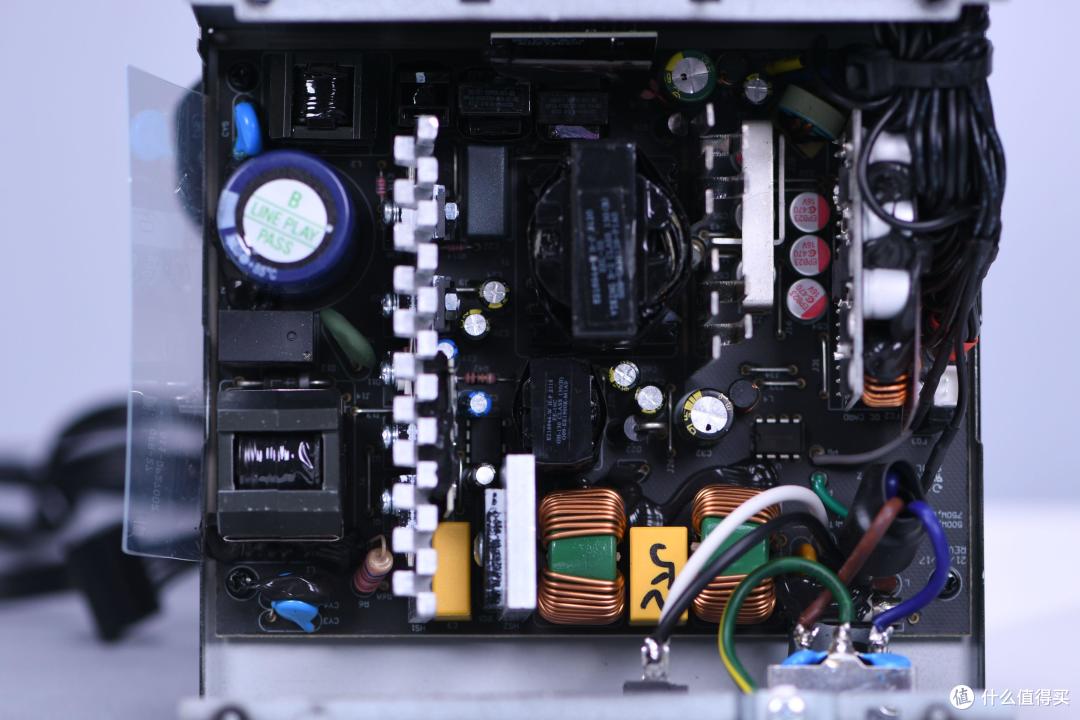

电源内部做工规整，各原元器件排布整齐。通过结构看出PM500D是中高端电源常用的LLC谐振结构，为了增加转化效率采用DC to DC设计。

PM500D的电容品牌为承兴，耐压值400V、容量330微法。对于一款额定500瓦的产品够用。MOS管全部使用导热硅胶粘贴在铝制散热鳍片上。

作为一款金牌认证电源，主动PFC电路是必须的。

输出部分搭配大量钰邦红壳固态电容，相比电解电容耐受温度更高、寿命更长久。为了保证电流输出纯净性，DC to DC模块贴有铜箔屏蔽层。

将电源PCB取出后，背面同样拥有不少原件，而且所有线路都经过锡条覆盖，不仅能够增强稳定性，还具有一定的辅助散热能力。

【全文总结】

九州风神（DEEPCOOL）额定500WPM500D电脑电源（金牌认证/稳定架构/智能温控/五年质保）289元京东去购买

总的来说，九州风神PM500D电源做工和用料非常良心，并且通过80Plus金牌认证，质保也长达五年。300元都不到的电源产品，能有如此突出的规格，确实是性价比玩家的首选型号。

PS：大家的鼓励是本人写作的动力，如果喜欢还请多多“收藏”、“点赞”、“评论”哦^_^
