立新DDS238-2W 导轨式智能电能表接入Home Assistant 记录

之前在几篇文章里也提到过，去年底买了一个二手房，等待过户，谈设计方案。终于在年前开工了。所以今年会陆续买不少东西，也会陆续整理分享下。

这次要分享的是刚购买的立新DDS238-2W 导轨式智能电能表。虽然还没开始走水电，但是前期的准备也是想了好久，一直也在考虑怎么样监控统计家庭能耗的问题。目前国网的APP虽然很方便，但是不能整合到一个平台下面。网上也有通过微信小程序抓包来接入国网用电数据到Home Assistant 的，可惜湖北地区抓不全所需的信息。

https://post.smzdm.com/p/a5dlz2l3/

前段时间看到了“武汉同学”的这篇文章，我决定还是把之前看过的立新DDS238-2W 导轨式智能电能表买了，试着接入下。主要是没有武汉同学的手艺，不会焊接设备。PS再次感谢武汉同学，本来他说帮我焊接一个的，可惜那个时候我已经买这个电表。

还有种汉枫的485转wifi模块，价格有点贵。要150块钱。加上正泰的模块得200多了。实在是不划算。而且两个设备会占用强电箱比较多的位置。

之前在论坛看到过一个帖子，这个大佬找到了一个带wifi的智能电表，还是导轨式的，比较好。但是看回复说现在抓包localkey比较困难，所以犹豫了好久。

想了想当一回小白鼠，冲一把，价格也不算贵，万一接入不了，也可以去涂鸦APP去看。

到货还算快，反正是在年前送到了，过年期间正好来折腾这些东西。新房那边暂时没有没办法接。所以在书房找了个插座接了下，主要是测试下接入Home Assistant。

https://bbs.hassbian.com/thread-11891-1-1.html

方法见MX10085的贴子，原文如上。

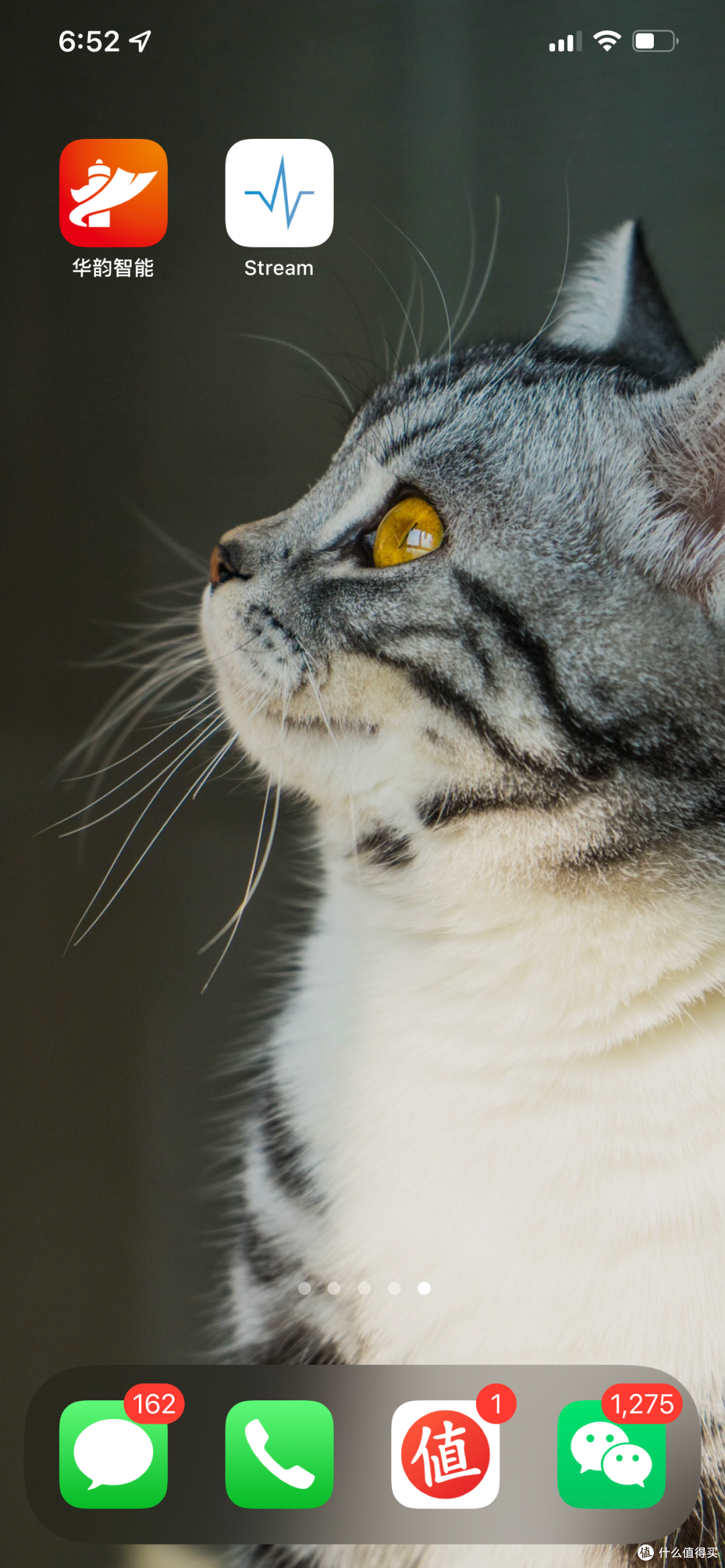

首先我们要下载两个软件，一个是华韵智能，一个是Stream。Stream会提示安装证书，请同意安装。这个电表是用的涂鸦系统，可以接入涂鸦APP，也可以接入智能生活APP，也可以接入华韵智能，我也试了另外一个德盾的APP也可以接入。也就是用涂鸦协议的APP都可以接入。但是涂鸦和智能生活现在都加密了，直接抓包抓不到localkey的。

先去华韵智能注册用户，登陆后添加好电表，这个很简单，在连接方面，涂鸦比我们常见的米家要更方便。

添加完成后退出登录，为抓包做好准备。

然后切换到Stream，点击开始抓包，再切换到华韵智能，登录。马上切换到Stream停止抓包。

打开抓包历史，如果是马上切换过来的，大概就10多条记录，里面有tuyacn等地址的就是了，然后一条条查看响应。一般最前面的1-2条就是的了。

响应详情里看到localkey就是抓到了。这个可以直接分享到微信文件传输助手，保存到电脑备用。到这里，最困难的一步就完成了，胜利即将到来。

参考文章：https://github.com/fastcolors/localtuya-homeassistant 去下载这个插件，解压后拷贝到custom_components里 然后下载 链接: https://pan.baidu.com/s/1rTa8RqAVx8JBLG8Smw7Tgw?pwd=fud1 提取码: fud1 这个里面的switch.py，替换刚才插件的同名文件。这个是MX10085修改过的插件。

重点来了，我们打开插件文件夹。找到manifest.json，用编辑软件打开，添加 "version": "1.0.0",这个字段。因为这个插件太老了，HA在某次升级后需要有个版本号，才能正常使用。这个我也是加了好多次，都没有出现设备后对比了下文件，才突然发现的。

switch:

- platform: localtuya

host: 192.168.5.241

local_key: 8*******************6

device_id: 2***************7

protocol: 3.3

current: 18 #电流

current_consumption: 19 #功率

power_consumption: 101 #总电量

voltage: 20 #电压

switches:

switch1:

friendly_name: tuyalx

id: 1

sensor:

- platform: template

sensors:

switch1_voltage:

friendly_name: "电压"

value_template: >-

{{ state_attr('switch.tuyalx', 'voltage') }}

unit_of_measurement: 'V'

switch1_current:

friendly_name: "电流"

value_template: >-

{{ state_attr('switch.tuyalx', 'current') }}

unit_of_measurement: 'mA'

switch1_current_consumption:

friendly_name: "功率"

value_template: >-

{{ state_attr('switch.tuyalx', 'current_consumption') }}

unit_of_measurement: 'W'

switch1_power_consumption:

friendly_name: "用电量"

value_template: >-

{{ state_attr('switch.tuyalx', 'power_consumption')|float * 0.1 }}

unit_of_measurement: 'kWh'

template:

- sensor:

- name: "累计用电量"

unit_of_measurement: "kWh"

state: "{{ states('sensor.switch1_power_consumption') }}"

state_class: 'total_increasing'

device_class: 'energy'

编辑configuration.yaml，添加如上编码， local_key device_id 替换成之前抓包到的。

这样重启HA就可以建立一个卡片，查看到立新电表的相关数据了。

这个template模板是我查了好久才查到的，没有这个，在HA的能源模块，是找不到电表这个实体的。添加了template模板，我们就可以用HA的能源模块来记录显示家庭能耗了。

最近也是折腾HA的界面，用了“咸味土豆”模板，自己慢慢修改，还有很多地方不完善。这样电表的接入就全部完成了。后期接到总闸后面，就可以统计全家的电力消耗了。有兴趣的可以操作起来。这次的分享就结束了。
