兮克SKS8310-8X搭配SKS3200交换机单线复用实现上网与观看IPTV

图示 1：光猫桥接，使用路由器拨号。

SKS3200 交换机 VLAN 配置：

1. 登录交换机 WEB 页面，点击配置——802.1Q VLAN，新增 VLAN101，

VLAN 名字输入 Internet，表示此 VLAN 传输网络数据。1 口选择不带标签，

3 口选择带标签，点击添加/修改。

2.新增VLAN102，VLAN名字输入IPTV，表示此VLAN传输IPTV数据。2

口选择不带标签，3口选择带标签，点击添加/修改。

3.新增VLAN103，VLAN名字输入Trunk，表示此VLAN为Trunk。3口选

择不带标签，点击添加/修改。

4.点击VLAN1，1口和2口选择非成员，3口选择带标签，点击添加/修改。

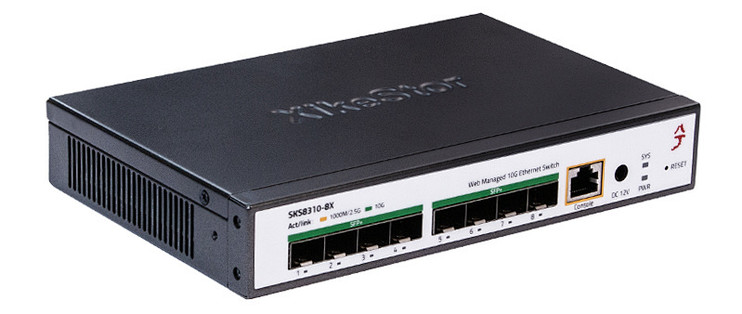

SKS8310-8X交换机VLAN配置：

1.登录交换机WEB页面，点击配置——基本业务——VLAN配置——静态vlan新增VLAN101表示传输网络数据，新增VLAN102，表示此VLAN传输IPTV数据，新增VLAN103.

2. 点击VLAN端口。端口选择eth0/0/2，PVID修改为101，模式修改为 Access点击修改端口选择eth0/0/4，PVID修改为102，模式修改为 Access点击修改。

端口2按照图片设置就不在演示

3. 端口选择eth0/0/1，PVID修改为103，模式修改为Trunk ，允许VLAN修改为101,102点击修改。

4. 点击维护，配置操作里找到配置保存，点击保存。
