网段隔离器如何实现不同网段设备通信

网段隔离器通过NAT（网络地址转换）技术和数据转发规则配置，实现不同网段设备间的安全通信，同时保持网络隔离。其核心原理与实现步骤如下：

IP地址隔离与转换

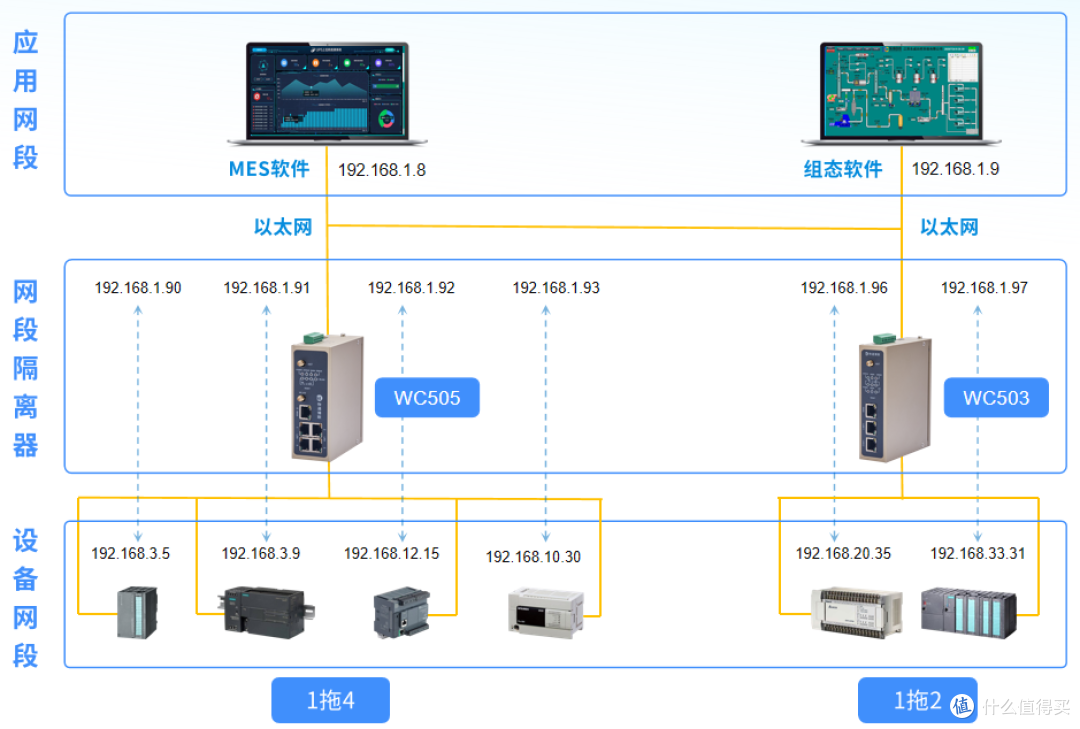

网段隔离器基于NAT技术，将内部私有IP地址（如PLC、CNC设备的IP）转换为公共IP地址（或另一网段的IP），使不同网段的设备能够通过统一的IP接口通信。例如：
- 场景：生产线A的PLC（IP:192.168.3.5）需与生产线B的上位机（IP:192.168.1.8）通信。
- 操作：将PLC连接至隔离器LAN口（IP:192.168.3.1），并将其IP映射至隔离器WAN口（IP:192.168.1.90）。上位机通过访问WAN口IP（192.168.1.90）即可与PLC通信。
端口复用与扩展性
通过端口转换功能，多个内部设备可共享一个公共IP地址，仅通过不同端口区分。例如：
- 隔离器将PLC的请求通过端口502转发，CNC设备的请求通过端口80转发，实现单IP多设备通信，减少公共IP资源占用。

硬件连接
- 部署位置：将网段隔离器放置在不同网段的交汇点（如生产线A与B之间）。
- 接口连接：
  - LAN口：连接内部设备（如PLC、CNC），支持多端口（如4个LAN口）分隔不同子网。
  - WAN口：连接上位机或云平台，提供统一访问接口。
  - 无线接口：支持5G/4G/WiFi联网，适应复杂工业环境。
网络参数配置
- IP地址范围：在隔离器管理界面设置各端口连接的网段IP范围（如LAN1:192.168.3.0/24，LAN2:192.168.4.0/24）。
- 子网掩码：确保隔离器能正确识别不同网段（如255.255.255.0）。
数据转发规则设置
- 规则定义：根据生产流程需求，设定数据转发规则。例如：
  - 规则1：生产线A的PLC每秒向上位机发送运行状态数据（设备启停、速度等）。
  - 规则2：生产线B的CNC设备按预设周期将工艺参数上传至同一网段的上位机。
- 安全拦截：隔离器拦截非法访问请求（如未授权IP的扫描），防止网络攻击。

网络隔离与安全防护
- 物理隔离：通过NAT技术将不同网段逻辑分隔，避免直接通信带来的安全风险。
- 防火墙功能：支持端口限制和访问控制，仅允许授权设备通信，阻断恶意流量。
统一规划与简化管理
- IP统一：将分散的私有IP统一映射为公共IP，解决IP冲突问题，简化网络规划。
- 远程管理：支持通过WAN口远程访问内部设备，实现远程编程、调试和升级。
高可靠性与扩展性
- 负载均衡：支持多WAN口负载均衡，提升网络带宽利用率。
- 故障转移：主链路故障时自动切换至备用链路，保障通信连续性。

跨网段设备监控
- 案例：工厂中不同车间的PLC、CNC设备需由中央控制室统一监控。
- 方案：通过网段隔离器将各车间设备IP映射至控制室网段，实现数据集中采集与分析。
旧设备兼容与改造
- 案例：老旧设备IP地址固定且无法修改，需接入新网络。
- 方案：通过隔离器NAT功能，将设备IP转换为新网段IP，无需修改设备配置即可接入网络。
多分支机构互联
- 案例：企业总部与分支机构需安全共享数据。
- 方案：部署网段隔离器建立VPN隧道，实现跨地域设备的安全通信。
