20多块八合一拓展坞！4K 60Hz输出、无线充、氛围灯、铝合金外壳

兄弟们！心心念念的拓展坞又来了，之前写拓展坞都快写吐了，我都不知道写了多少款式！从几块写到几十、100多、200多、300多的高级货都有，扁的、长的、方的！

唯独没有写过圆形规格的，你说你就圆形了吧，居然顶部还带无线充电+氛围灯组合！这个设计狮也是脑洞大开了。前两天留言区的朋友说需要4K60Hz的投屏器，这不就来了吗


经过我的拆解内部芯片支持4K60HZ输出。这款拓展坞我也是昨天刚到手的，这两天凑巧了赶上中秋节，不定时有好价产品爆出。比如前天写的5.9元的手机支架，限时低价，价格比PDD还要猛！下手晚的朋友大腿都要拍肿！

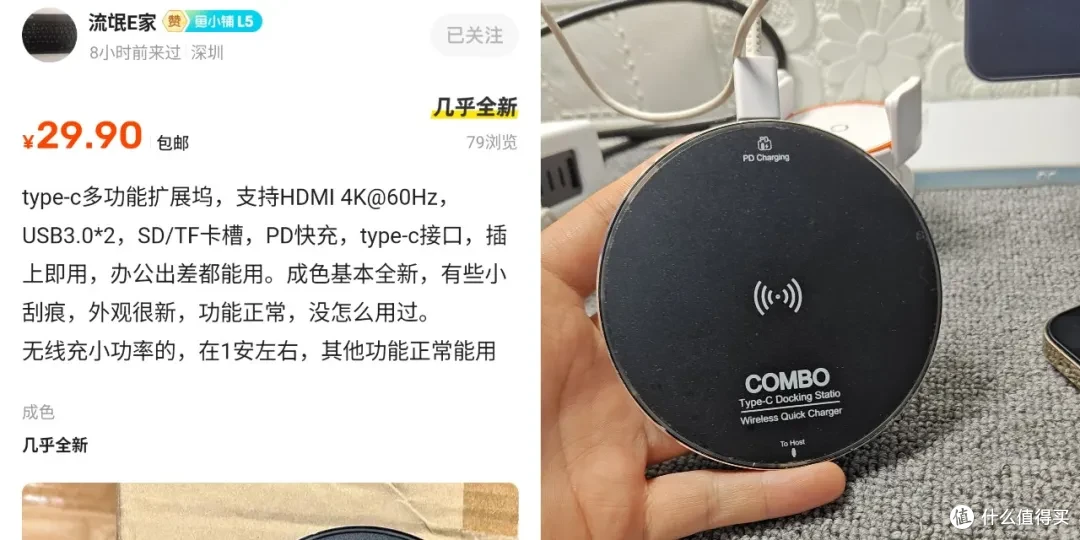

回到这款圆形拓展坞身上来。目前的话我是29.9到手的裸机，没有包装的的，然后表面有些划痕。卖家描述基本全新，功能正常。支持无线充电和4K输出。我就想买来看看内部是什么新片的。给各位道友试试咸淡！

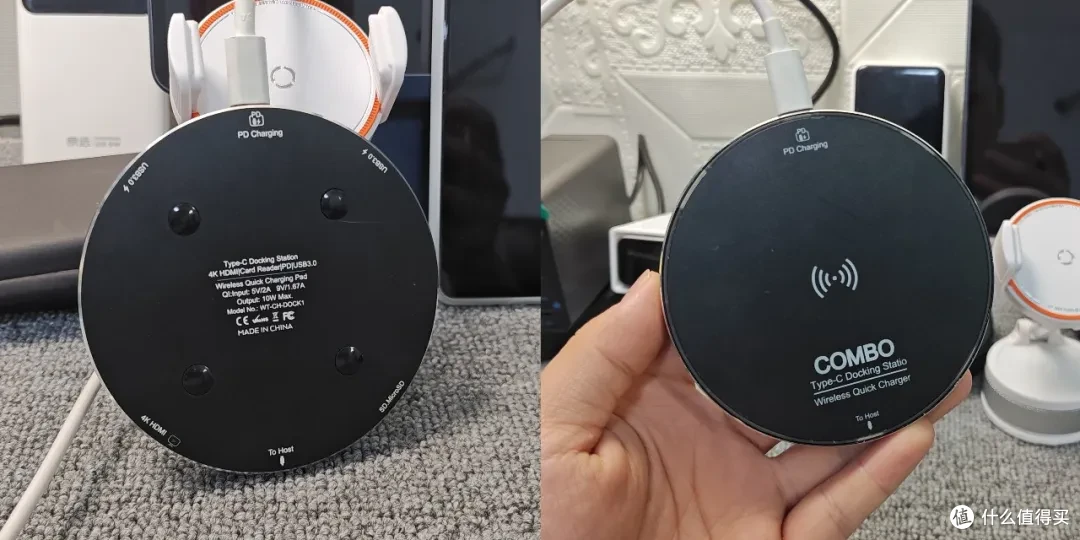

外观方面：这款圆形二合一拓展坞，外观是简约的圆形造型，整机直径 10 厘米，重量仅 92 克，体积小巧轻便，随手塞进背包不会有负担。正面面板集成无线充电区域，一物两用，既是笔记本拓展坞，又可以充当手机无线充电底座。

机身四周排布全部接口，包含 HDMI 视频输出口、两个 USB3.0-A 高速接口、SD 读卡器、TF读卡器、PD 供电输入口，还有连接电脑主机的 Type‑C 接口。加上自带无线充电，妥妥八合一。

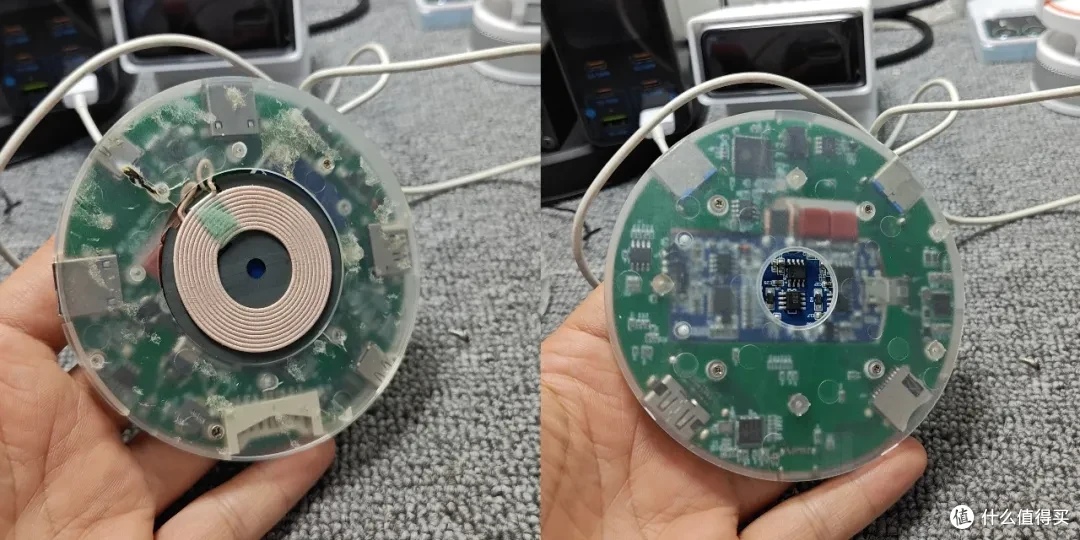

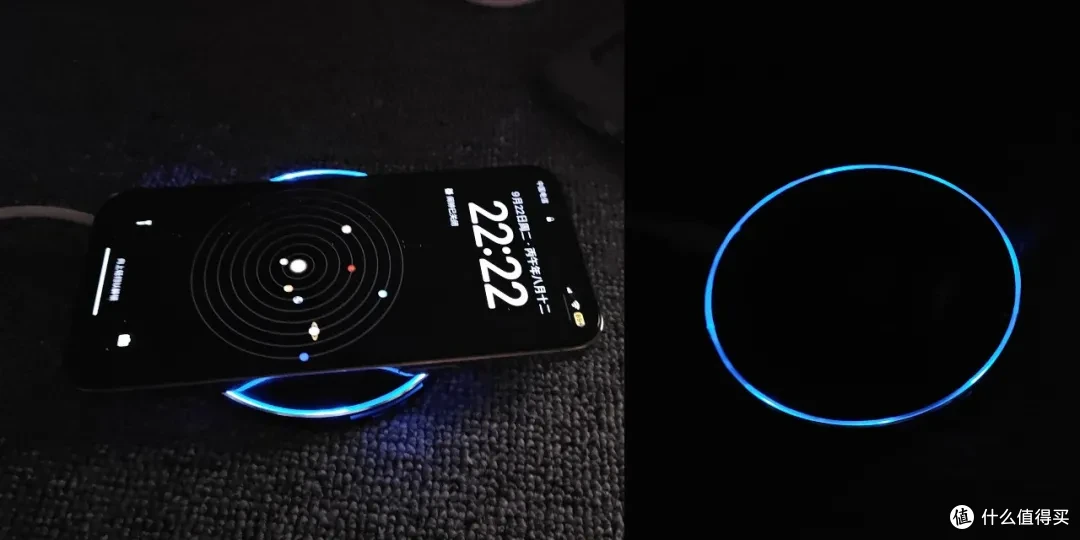

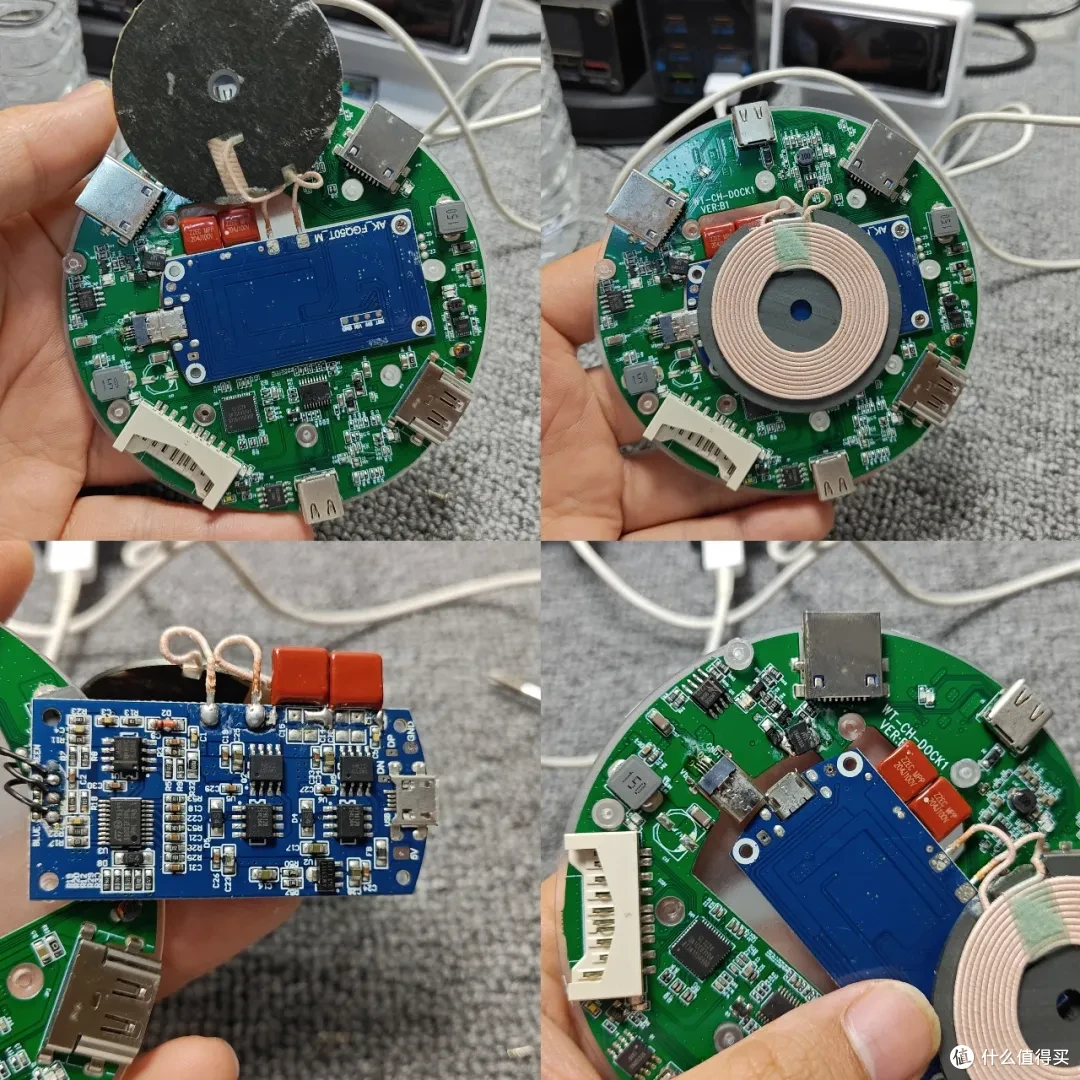

拆开外壳，就能看到圆形 PCB 主板，板上还额外搭载一块独立蓝色副板用来处理视频信号。有意思的是，无线充电模块是独立分体设计，可以直接拆下来，模块供电用老式 Micro接口，并不是和主板集成死的，后期坏了可以单独更换这个无线充组件。无线充启动时有一圈淡淡的蓝色，不刺眼。但是功率我试了最高大约7W左右，而且对位置要求高。

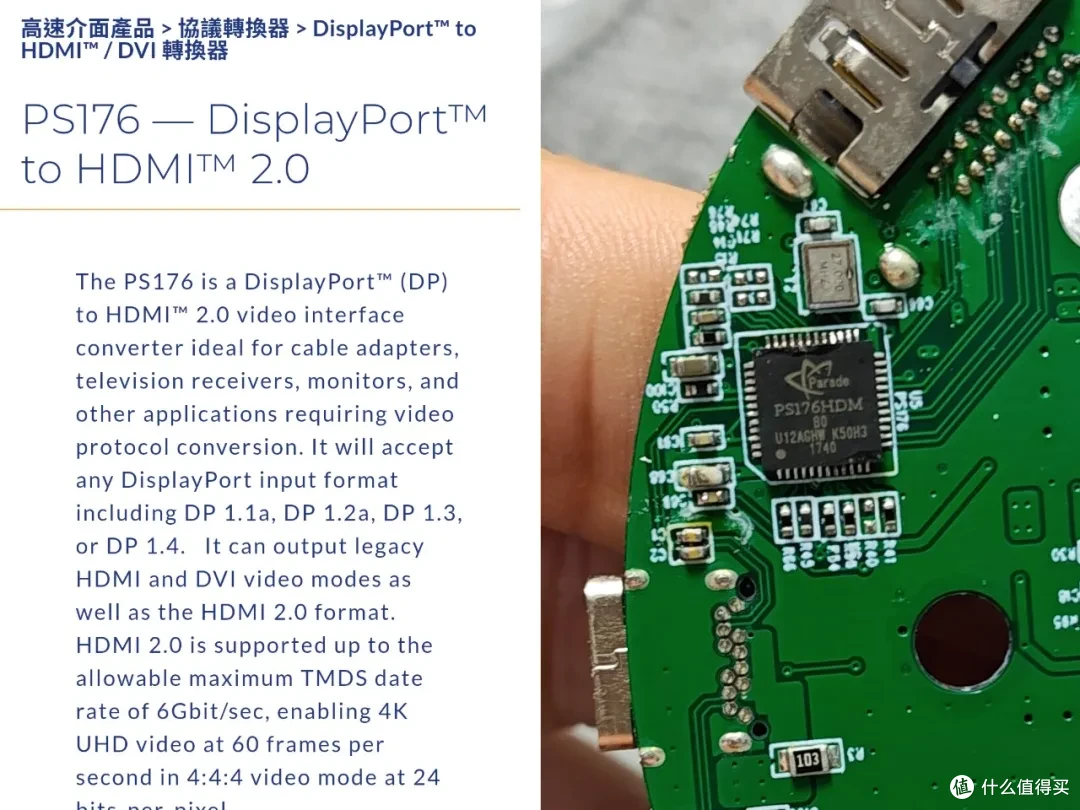

板上HDMI输出主控：PS176HDM 是这台拓展坞的 4K 视频转换芯片，谱瑞 DP 转 HDMI2.0 方案，理论最高支持 4K@60Hz 视频输出，把 Type‑C 输出的 DP 视频信号转换成 HDMI 画面，同时支持 HDCP2.3，视频转换能力是这套拓展坞的核心亮点。

USB 数据部分由GL3520主控负责，创惟科技 USB3.0 Hub 芯片，管理两路 USB3.0-A 接口和 SD 读卡器的数据传输，5Gbps 高速带宽，U 盘、读卡器读写速度有保障。


无线充电模块内部由STC15F104E 单片机搭配MT3888B 无线充驱动芯片组成。翻遍主板正反面，没有找到专门的 PD 协议芯片，可能属于被动直通方案。暂时当个给拓展坞和无线充模块供电的功率吧。大神可以仔细研究下。
