英特尔18A工艺芯片终于实装亮相，采用GAA晶体管和背部供电两大革新工艺。实际测试显示功耗控制显著提升，Windows笔记本首次接近MacBook续航水平。然而良率和产能瓶颈成为制约因素，这场技术豪赌能否成功？
智能速览
18A工艺使CPU单核功耗下降40%，多核性能提升60%

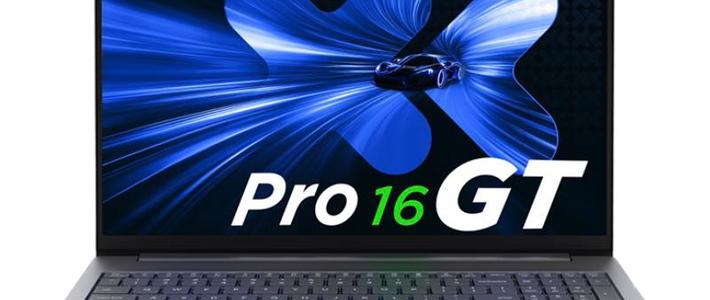

联想小新Pro16 GT续航达17小时，逼近MacBook水平
NPU应用场景有限，但英特尔巧妙缩小芯片面积
GAA晶体管和背部供电技术同时量产，制造难度极高
良率低于预期，产能紧张导致芯片供应稀缺
精华内容
承载英特尔复兴希望的18A工艺终于落地实测，功耗控制惊艳却伴随量产隐忧。这场技术革新能否改变芯片格局？
功耗革命
18A工艺在CPU能效上实现突破。相同性能下单核功耗下降40%，多核性能提升60%。这得益于GAA晶体管结构缩小30%单元面积，以及背部供电技术降低RC延迟。实测中，不插电进行三维建模7-8小时后仍剩30%电量，日常办公可撑17小时，首次让Windows笔记本续航媲美MacBook Pro。
NPU取舍
面对被过度吹捧的NPU，英特尔选择务实路线。实测发现NPU最高占用率仅10%，应用场景极少。通过18A工艺和架构优化，在保持AI算力不变情况下将NPU面积缩小40%，节约的芯片空间用于提升CPU和GPU占比。这种平衡既满足厂商AIPC营销需求，又避免消费者为无用功能买单。
核显飞跃
Xe3核显性能提升显著。虽然GPU仍采用台积电3nm工艺，但核心数增加50%，缓存翻倍。实测《赛博朋克2077》1080p分辨率下，不开光追平均88帧，开启后降至31帧。通过XeSS插帧和多帧生成技术，帧率可飙升至140帧，让轻薄本也能流畅体验光追效果。
量产困境
英特尔财报显示代工厂亏损25亿美元，18A良率低于预期。同时导入GAA和背部供电两大新工艺，制造难度极高。台积电3nm初期良率仅60%，英特尔面临类似挑战。CEO坦言良率虽在提升但仍未达标，且产能已耗尽缓冲库存，优先供应服务器市场，导致笔记本芯片更为稀缺。
18A工艺展现了英特尔技术复苏的勇气，功耗控制令人印象深刻。但良率和产能瓶颈仍是代工业务崛起的拦路虎。这场技术豪赌能否成功，取决于能否快速解决量产难题。英特尔能否借此重返芯片制造之巅？
关键评论
18A性能提升不大，更多是功耗降低，续航确实惊艳
英特尔的勇气值得肯定，没有这种突破哪来技术进步
笔记本的NPU就是彻头彻尾的骗局，对消费者毫无用处
按之前消息484tile良率55%，能到76%才能量产，18A还有很长的路要走
